Мощные LED 1 Вт и 3 Вт на алюминиевой подложке
Adafruit / SparkFun (поставщики документированных исполнений) · Adafruit 518, 1 W Cool White; SparkFun COM-13105, 3 W Cool White
Низковольтные источники яркого белого света с отдельным драйвером тока и теплоотводом.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit 518, 1 W Cool White; SparkFun COM-13105, 3 W Cool White
Общее название «1W / 3W LED» не задаёт универсальный ток, цвет или корпус. Здесь документированы два белых излучателя на алюминиевой подложке: Adafruit 518 класса 1 Вт и SparkFun COM-13105 класса 3 Вт. Их токи различаются; драйвер для второго может повредить первый.
Подложка облегчает отвод тепла от корпуса, но не является автоматически достаточным радиатором для непрерывной полной мощности. Нужны тепловой контакт с подходящим радиатором, электрическая изоляция там, где она требуется, и проверка температуры в реальной сборке. По температуре поверхности нельзя напрямую заключить, что температура кристалла безопасна.
Рекомендуется драйвер постоянного тока с ограничением и мягким запуском. Прямое подключение к аккумулятору или стабилизированному источнику 3,3/5 В без регулирования тока здесь не используется. Регулировку яркости выполняют через поддерживаемый вход DIM/EN выбранного драйвера; допустимые уровни и частота PWM зависят от него. Эти излучатели нельзя без расчёта включать параллельно на один источник тока.
Не смотрите прямо на кристалл и не направляйте его в глаза; закрепите источник и непрозрачный экран так, чтобы видеть отражённый свет. Пример ниже — короткая низкотоковая стендовая проверка одного излучателя, а не инструкция сборки сетевого светильника.

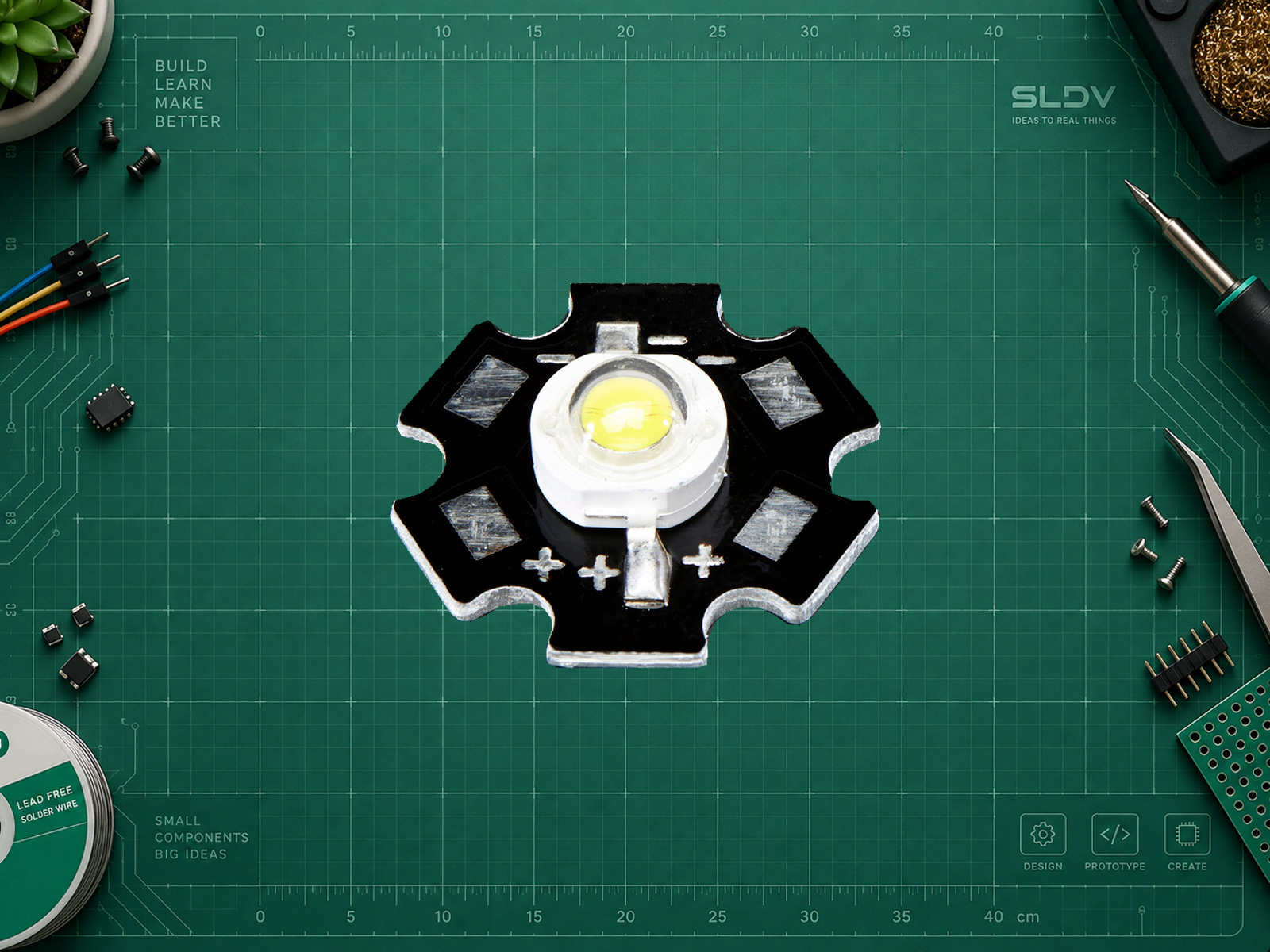

Исполнение 1 Вт: Adafruit 518 Cool White на алюминиевой подложке. Альтернативный SparkFun 3 Вт на этом фото не показан. Реальное товарное фото; фон удалён без генерации. Лицензия повторного использования не установлена.
Источник изображения: www.adafruit.com, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование. Цвет исходного фото преобразован из Adobe RGB (1998) в sRGB с учётом встроенного профиля.
Справочник контактов: авторская схема SLDV LAB по документации www.adafruit.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.
Характеристики
- Изделие 1 Вт
- Adafruit 518
- Рекомендуемый ток Adafruit 518
- 350 мА
- Vf при 350 мА: типовое / максимальное
- 3,2 / 3,8 В
- Изделие 3 Вт
- SparkFun COM-13105
- Паспортный прямой ток COM-13105
- 750 мА
- Прямое напряжение COM-13105
- 3.2–3.8 В
- Питание модуля
- Это токовые нагрузки, а не модули питания 3,3/5 В: Adafruit 518 — 350 мА, Vf тип. 3,2 В/макс. 3,8 В; SparkFun COM-13105 — 750 мА, Vf 3,2–3,8 В. Только отдельный стабилизатор тока; GPIO запрещён.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| + / анод выбранного LED | LED+ отдельного источника/драйвера постоянного тока | Для начальной пробы 100 мА. Подключать при выключенном выходе; никаких прямых соединений с GPIO. |
| − / катод выбранного LED | LED− источника/драйвера | Проверить маркировку подложки и полярность до включения. |
| Алюминиевая подложка | Тепловой контакт с радиатором | Она не считается электрическим выводом LED; не соединять её с GND без схемы изделия. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать мощный LED на подложке. Сначала уточни точный артикул, цвет, паспортный ток, Vf, драйвер и тепловой режим. Для Adafruit 518 и SparkFun COM-13105 не смешивай пределы 350 и 750 мА. Выбери низковольтный драйвер постоянного тока, радиатор, защиту и безопасную начальную проверку. Если нужен микроконтроллер, выясни интерфейс DIM/EN драйвера и только затем дай программу. Не предлагай питание напрямую от GPIO или источника постоянного напряжения без токоограничения.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Первая проба
Один LED, постоянный ток 100 мАТестовая величина ниже токов обоих референсов, а не паспортный режим полной яркости.
- Источник стенда
Лабораторный источник с подтверждённым режимом CC и ограничением напряжения 4 ВДолжен надёжно регулировать 100 мА без опасного выброса при подключении. При отсутствии такого источника использовать подходящий LED-драйвер.
- Библиотека
Не требуется для стендовой проверкиНе существует обязательной библиотеки для самого двухвыводного LED.
Статически проверенная процедура низковольтной пробы
text1. Установите точный артикул и полярность. Используйте только один LED, закреплённый на подходящем радиаторе с тепловым контактом.
2. При отключённом выходе подготовьте источник постоянного тока: 100 мА, предел напряжения 4 В. Подключите LED+ и LED− по pins.
3. Защитите глаза от прямого света. Включите выход не дольше чем на 1 секунду, наблюдая показания тока и напряжения.
4. При неправильной полярности, отсутствии регулирования CC, неожиданном токе, запахе или быстром нагреве немедленно отключите выход. Не поднимайте напряжение выше 4 В ради запуска неизвестного LED.
5. После отключения проверьте соединения. Для длительной работы отдельно рассчитайте драйвер и теплоотвод; результат короткой пробы их не подтверждает.
6. Не соединяйте и не отсоединяйте LED при работающем источнике. Не начинайте с паспортной полной мощности.
Полная процедура первичной проверки двух названных референсов, без программного API. Согласованность пределов проверена по источникам; оборудование не испытывалось. Источник CC, радиатор и измерение температуры не входят в комплект LED.
Проекты с этим компонентом
Все проектыСвязанные проекты пока не опубликованы.
