Один синий светодиод 5 мм из галереи набора Adafruit 4203

Набор светодиодов 5 мм — Adafruit 4203

Adafruit · 4203 Diffused 5mm LED Pack, 25 шт., 5 цветов

Дискретные светодиоды для индикации состояний, обучения и макетирования.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьЛегко

Adafruit 4203: состав набора и даташиты каждого цвета Adafruit: применение обычных светодиодов Arduino AVR Boards 1.8.6: цифровой API

Проекты с компонентом

О МОДУЛЕ

Что делает 4203 Diffused 5mm LED Pack, 25 шт., 5 цветов

Adafruit 4203 — набор обычных двухвыводных светодиодов: по пять красных, жёлтых, зелёных, синих и белых. Это реальные отдельные компоненты без адресного контроллера и без встроенного токоограничения. Цвет корпуса и цвет свечения не следует путать.

Для индикации обычно достаточно тока значительно ниже паспортной контрольной точки 20 мА. Значение прямого напряжения описывает работу перехода при указанном токе, а не разрешение подключить светодиод прямо к такому источнику. Каждый светодиод в параллельной группе должен иметь собственный резистор; один общий резистор не обеспечивает равного распределения токов.

Пример использует один красный светодиод с малым током. При переходе на ESP32 или другой 3,3-вольтовый контроллер нужны его реальные ограничения GPIO и новый расчёт резистора. Для синего и белого при 3,3 В может не хватить запаса напряжения, поэтому гарантированная яркость не обещается.

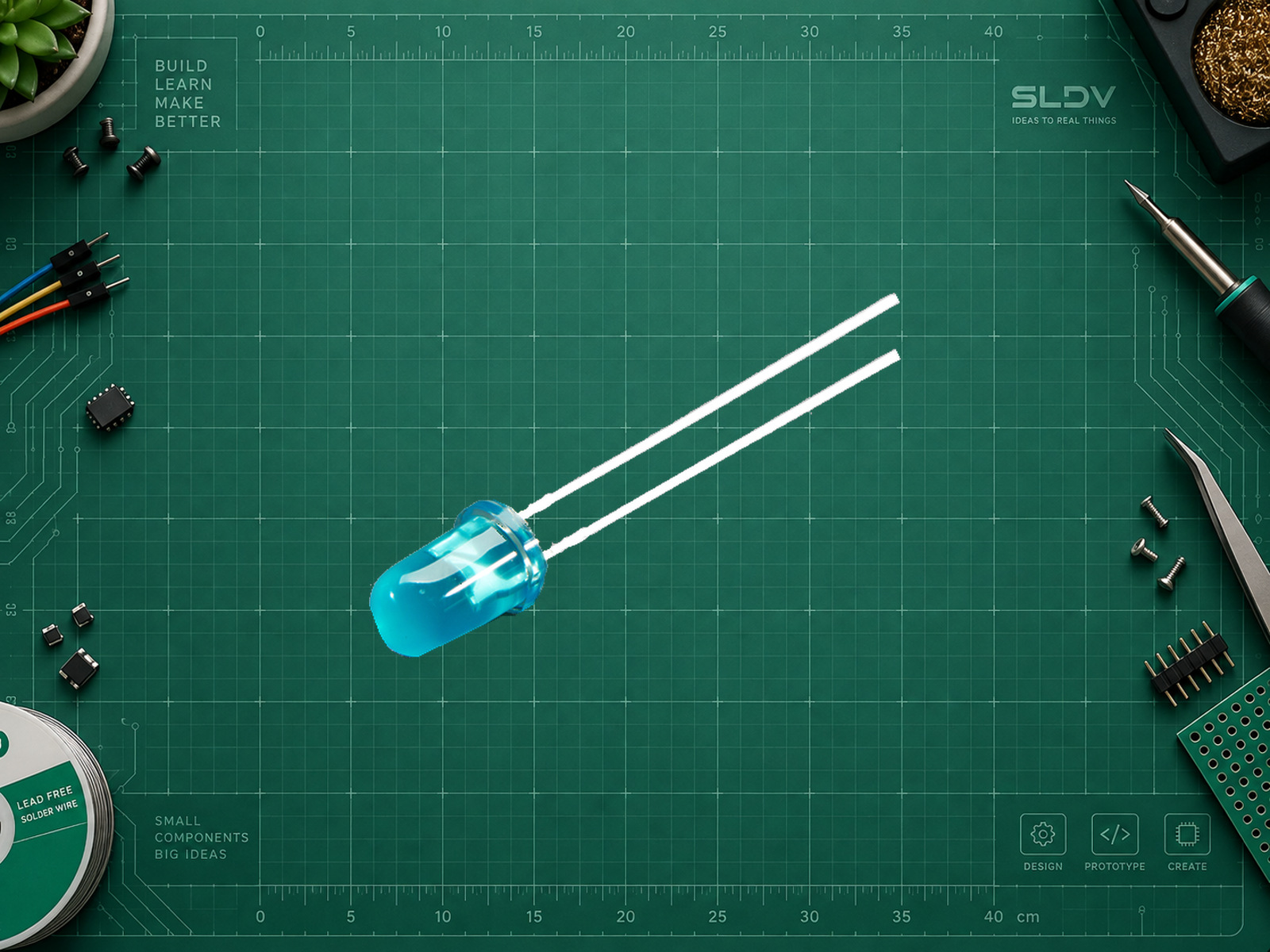

Один синий светодиод 5 мм из официальной галереи набора Adafruit 4203. Это пример компонента, а не полный состав набора. Реальное товарное фото; фон удалён без генерации. Лицензия повторного использования не установлена.

Источник изображения: www.adafruit.com, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование.

Справочник контактов: авторская схема SLDV LAB по документации www.adafruit.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.

Характеристики

Количество светодиодов: 25 шт.
Диаметр корпуса: 5 мм
Состав: Красный, жёлтый, зелёный, синий, белый; по 5 шт.
Типовое прямое напряжение R/Y/G при 20 мА: 2 В
Типовое прямое напряжение B/W при 20 мА: 3.3 В
Питание модуля: Светодиод не имеет номинального питания как модуль: прямое падение около 2 В у R/Y/G и 3,3 В у B/W при 20 мА; в примере выход Arduino Uno R3 5 В подключён через 1 кОм.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
Анод одного красного LED	D9 через отдельный резистор 1 кОм, 0,25 Вт	Arduino Uno R3; резистор обязателен. До подключения определить анод по даташиту и полярности.
Катод этого LED	GND Arduino Uno R3	Обычно короткая ножка/плоская грань обозначает катод; после обрезки ножек длина ненадёжна.

Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать набор 5-мм LED Adafruit 4203. Уточни цвет, количество одновременно включённых LED, точную плату и требуемую яркость. Подбери отдельный резистор на каждый LED с учётом прямого напряжения, допуска питания, допустимого тока одного GPIO и суммы токов портов. Не считай 20 мА обязательным рабочим током. Дай подключение, минимальный пример и способ проверить ток; для неизвестного набора сначала найди его паспорт.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Контроллер: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Пример относится к 5-вольтовому ATmega328P.
Вывод и резистор: D9; 1 кОм последовательно
Для одного красного светодиода; около 3 мА при падении 2 В, а не гарантированное измерение.
Библиотека: Не требуется
Используются pinMode(), digitalWrite() и delay() из ядра Arduino.

Arduino: мигание одним красным светодиодом

cpp

#include <Arduino.h>
constexpr uint8_t LED_PIN = 9;
void setup() {
  digitalWrite(LED_PIN, LOW);
  pinMode(LED_PIN, OUTPUT);
}
void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);
}

Полный скетч для Arduino Uno R3 (ATmega328P, 5 В), Arduino AVR Boards 1.8.6. Выполнены статическая проверка синтаксиса и сверка используемых сигнатур API; сборка AVR и проверка на оборудовании не выполнялись.
