Что делает SN74HC595N, PDIP-16, CMOS HC

74HC595 получает биты последовательно, затем отдельный импульс защёлки одновременно переносит их на параллельные выходы. Благодаря двум регистрам обновление можно подготовить без изменения уже отображаемого состояния. Здесь выбран TI SN74HC595N в PDIP-16; 74HCT595 имеет другие пороги входов и не является просто вторым написанием того же исполнения.

OE переводит выходы в высокоимпедансное состояние, но не очищает данные. SRCLR очищает сдвиговый регистр, а не напрямую выходную защёлку. После старта содержимое нельзя считать нулевым: в примере внешняя подтяжка удерживает OE выключенным до загрузки нулевого байта. Для каскада используется последовательный QH′, а не обычный QH.

Это логическая микросхема, а не восьмиканальный силовой драйвер. У каждого LED должен быть свой резистор; учитываются ток одного вывода и суммарный ток корпуса. Указанные в absolute maximum 35 мА на вывод и 70 мА через VCC/GND не являются рекомендуемыми токами работы. В примере выбран 1 кОм на каждый индикатор для небольшого тока. Моторы, ленты и реле требуют отдельных ключей.

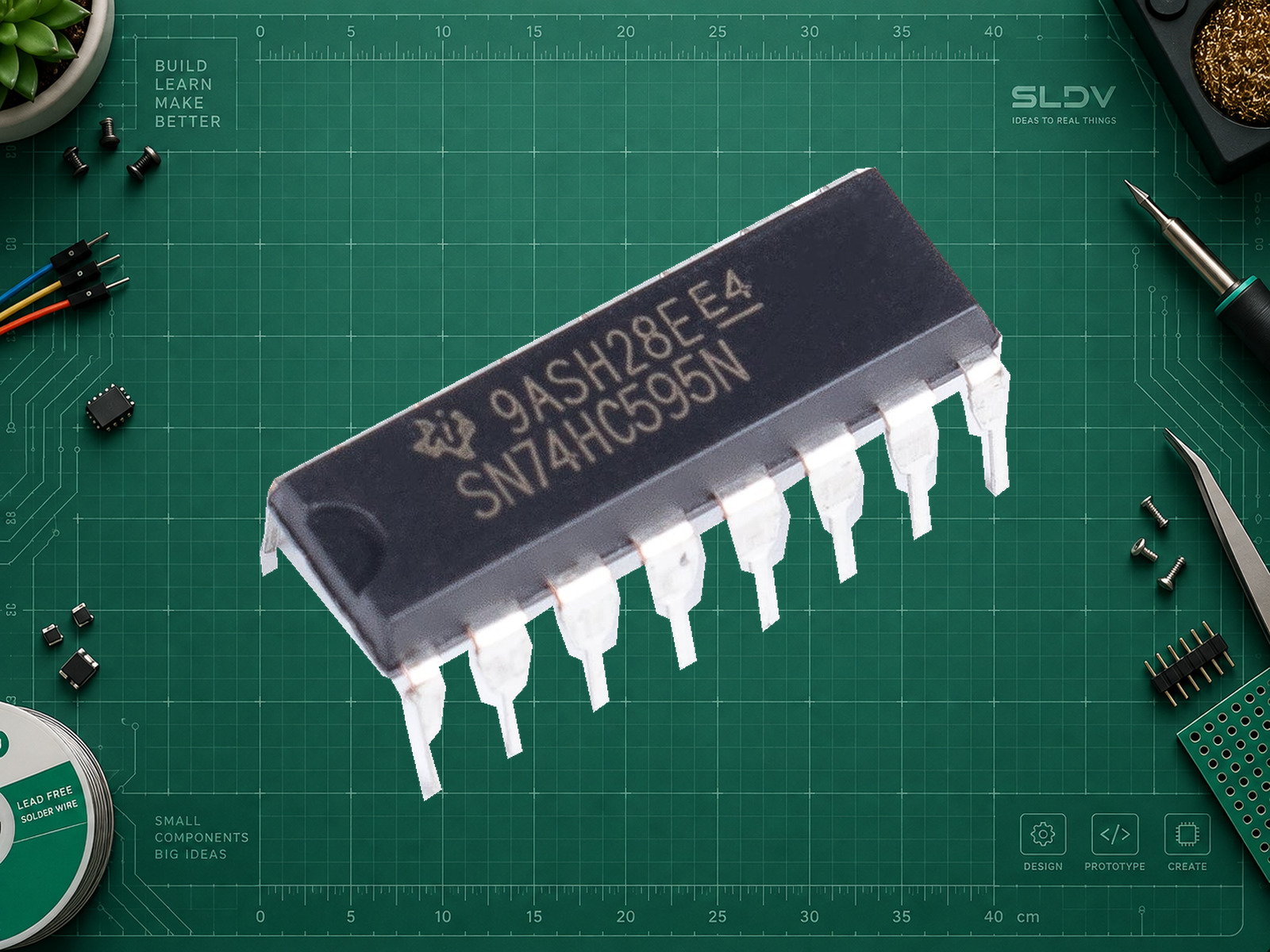

Микросхема с маркировкой Texas Instruments SN74HC595N в DIP-16: фотография SunFounder. Исходные маркировка, ключ и видимые выводы сохранены; схема показывает вид сверху выбранного референса.

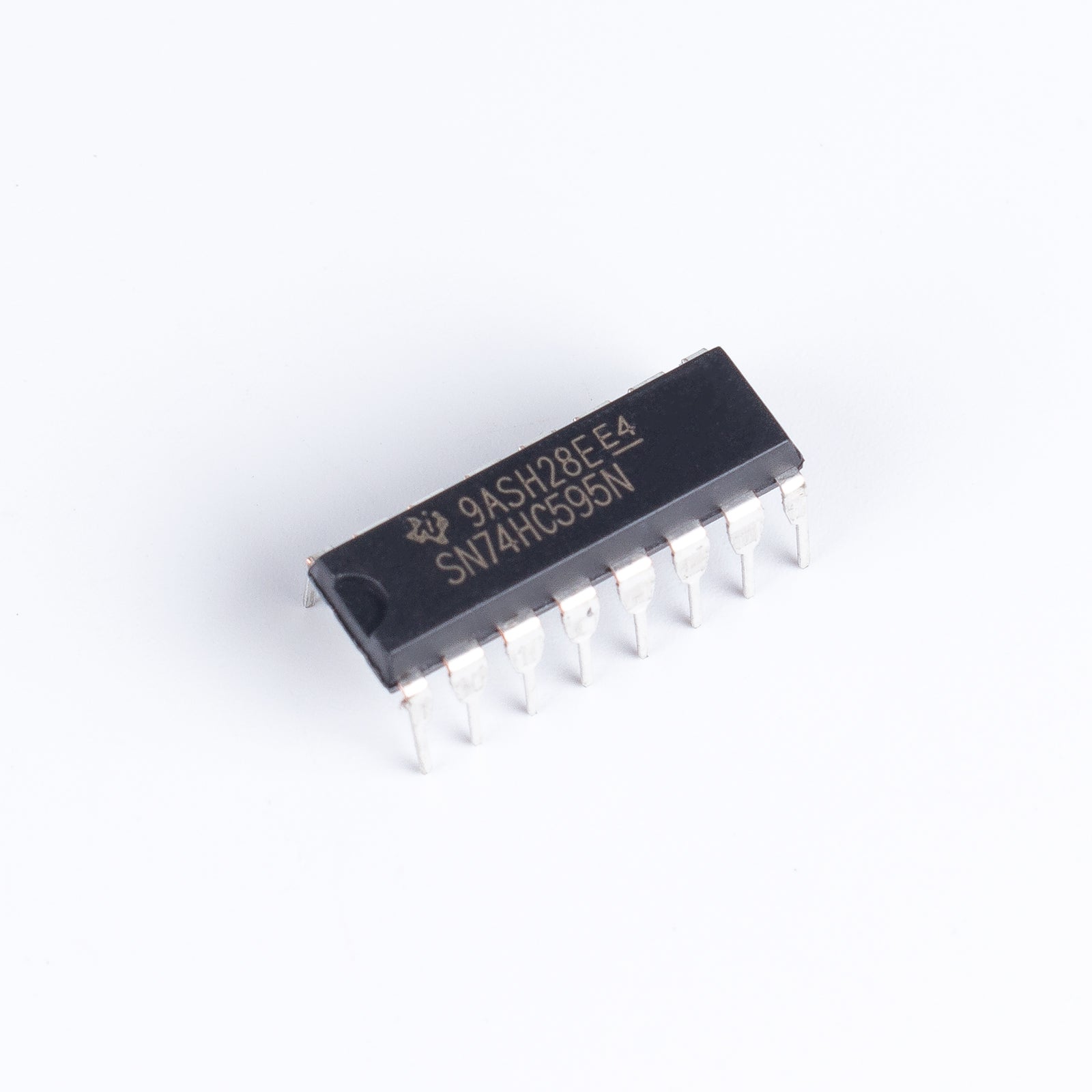

Источник фотографии: https://www.sunfounder.com/products/10-pcs-ic-74hc595-74595-sn74hc595n-8-bit-shift-register-dip-16 . Исходный файл: http://www.sunfounder.com/cdn/shop/products/sunfounder-peter-dalmaris-tech-explorations-default-title-10-pcs-ic-74hc595-74595-sn74hc595n-8-bit-shift-register-dip-16-30202037567723.jpg?v=1768446935 . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки. Схема выводов/полярности: SLDV LAB, по https://www.ti.com/lit/ds/symlink/sn74hc595.pdf .

Характеристики

Параллельных выходов: 8
Корпус референса: PDIP-16
Рекомендуемое питание: 2–6 В
Отдельный регистр-защёлка: Да
OE: Активный LOW; HIGH даёт Hi-Z
Питание модуля: Для SN74HC595 рекомендовано 2–6 В; пример 5 В с Uno R3. HC при питании 5 В нельзя считать гарантированно совместимым с HIGH 3,3 В; для ESP32 нужна согласованная 3,3-вольтовая схема или преобразование уровней.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
16 / VCC	5V Uno R3	100 нФ между 16 и 8 у корпуса.
8 / GND	GND Uno R3	Общая земля с LED.
14 / SER	D11 Uno R3	Последовательные данные; 10 кОм к GND задаёт уровень при reset.
11 / SRCLK	D13 Uno R3	Сдвиг по нарастающему фронту; 10 кОм к GND.
12 / RCLK	D10 Uno R3	Защёлка по нарастающему фронту; 10 кОм к GND.
13 / OE	D7 Uno R3 и 10 кОм к 5V	HIGH отключает выходы до программной инициализации.
10 / SRCLR	10 кОм к 5V	LOW очищает сдвиговый регистр; в этом примере аппаратный reset не используется.
15 / QA; 1 / QB; 2 / QC; 3 / QD	Каждый выход → свой 1 кОм → анод своего LED	Катоды всех LED к GND; соответствуют битам 0–3 загруженного байта.
4 / QE; 5 / QF; 6 / QG; 7 / QH	Каждый выход → свой 1 кОм → анод своего LED	Соответствуют битам 4–7; не объединять выходы и не использовать общий резистор.
9 / QH′	Не подключать в примере одной микросхемы	Для каскада — к SER следующей 595; это последовательный выход, не QH.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать 74HC595 (SN74HC595N, PDIP-16, CMOS HC) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу.

Уточни HC или HCT, напряжение питания, количество регистров и нагрузку каждого выхода. Объясни различия SRCLK/RCLK, OE/SRCLR и QH/QH′. Обеспечь безопасное состояние при включении, отдельные резисторы LED и расчёт суммарного тока.

Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и API: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Используется встроенный shiftOut; дополнительная библиотека не нужна.
Выводы контроллера: SER=D11; SRCLK=D13; RCLK=D10; OE=D7
Совпадают с таблицей. Это GPIO-пример, а не настройка аппаратного SPI.
Порядок битов: MSBFIRST
После восьми импульсов bit0 соответствует QA, bit7 — QH.

Uno R3 · один бегущий LED

cpp

#include <Arduino.h>
constexpr uint8_t DATA_PIN=11, CLOCK_PIN=13, LATCH_PIN=10, OE_PIN=7;
void writeByte(uint8_t value) {
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, value);
  digitalWrite(LATCH_PIN, HIGH);
}
void setup() {
  digitalWrite(OE_PIN, HIGH);
  pinMode(OE_PIN, OUTPUT);
  digitalWrite(DATA_PIN, LOW);
  digitalWrite(CLOCK_PIN, LOW);
  digitalWrite(LATCH_PIN, LOW);
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
  writeByte(0);
  digitalWrite(OE_PIN, LOW);
}
void loop() {
  for (uint8_t i=0; i<8; ++i) {
    writeByte(static_cast<uint8_t>(1U << i));
    delay(250);
  }
}

Полный скетч, API Arduino AVR Boards 1.8.6. Внешняя подтяжка OE необходима и до запуска setup; аппаратный тест не выполнялся.

Проверка вывода и защёлки

text

1. На обесточенной схеме проверьте все 16 контактов, развязку и отдельные LED-резисторы.
2. Включите питание и убедитесь, что горит один LED, последовательно от QA к QH.
3. Если данные сдвинуты, проверьте порядок битов, SER и отсутствие лишних фронтов CLOCK.
4. Если ничего не светится, проверьте OE и SRCLR; если выходы хаотичны — землю, питание и плавающие входы.
5. При увеличении числа LED рассчитайте суммарный ток и падение выходного уровня.

Микросхема не возвращает подтверждение записи; программный вызов shiftOut не доказывает исправность физического соединения.
