Arduino Nano V3 на ATmega328P
Arduino; совместимые Nano V3 выпускают другие производители · Classic Nano V3, ATmega328P, 5 В / 16 МГц
Компактная 5-вольтовая плата для макеток: 8 аналоговых входов, 6 PWM-выходов и USB–UART.
О МОДУЛЕ
Что делает Classic Nano V3, ATmega328P, 5 В / 16 МГц
Classic Nano V3 помещается на макетной плате и выполняет обычные скетчи для ATmega328P. Она удобна для кнопок, аналоговых датчиков, небольших дисплеев и управления драйверами. Процессор и логика работают от 5 В; наличие выхода 3V3 не делает входы и выходы 3,3-вольтовыми.
Карточка относится к ATmega328P Nano V3, а не к Nano Every, Nano 33 или Nano ESP32. Оригинальная классическая плата использует Mini-B USB и FT232RL; у совместимых вариантов встречаются другие разъёмы и USB–UART-мосты, например CH340. Поэтому драйвер и питание проверяют по установленным деталям.
При загрузке важен выбор обычного либо старого загрузчика. Пункт ATmega328P (Old Bootloader) меняет способ общения загрузчика, а не тип кристалла или частоту платы. У A6/A7 нет цифровых выходов: это только аналоговые входы. Доступная SRAM мала, поэтому большие строки и буферы быстро исчерпывают память.

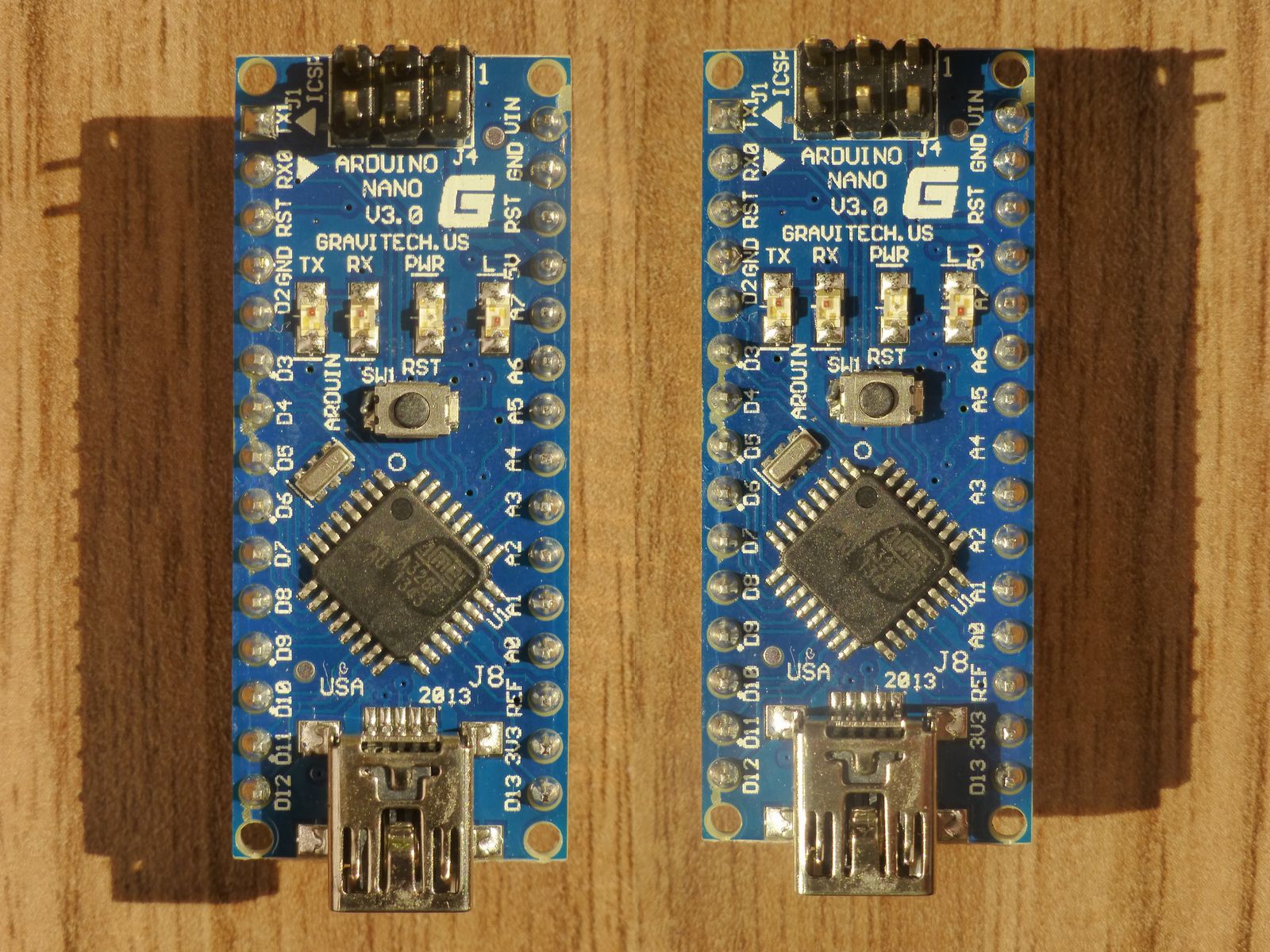

Фото: © Nevit Dilmen / Wikimedia Commons, CC BY-SA 3.0. Использовано без изменений.
Характеристики
- MCU
- ATmega328P, 8-бит AVR
- Частота
- 16 МГц
- Физическая Flash MCU
- 32 КБ
- SRAM
- 2 КБ
- EEPROM
- 1 КБ
- Аналоговые входы
- A0–A7, 10 бит; A6/A7 только ADC
- PWM
- D3, D5, D6, D9, D10, D11
- Цифровой ввод-вывод
- D0–D13 и A0–A5; A6/A7 не GPIO
- Логика
- 5 В
- Размер оригинальной платы
- 45 × 18 мм
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- В примерах 5 В через USB. GPIO работают на 5 В; для периферии 3,3 В нужно согласование уровней. У оригинальной Nano рекомендован VIN 7–12 В, у совместимых плат регулятор проверить. Не подавать VIN на 5V/3V3 и не объединять независимые источники.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Питание/прошивка | USB | Mini-B у оригинальной Nano; у копий проверить разъём и USB–UART. |
| Земля периферии | GND | Общая земля; монтировать без питания. |
| Встроенный LED | D13 / LED_BUILTIN | Также SCK; не мигать при занятом SPI. |
| Крайние выводы потенциометра 10 кОм | 5V / GND | Второй пример, только при питании платы от USB. |
| Ползунок потенциометра | A0 | Вход 0–5 В относительно GND; не превышать фактическое VCC. |
| SDA / SCL I²C | A4 / A5 | Wire; проверить уровни 5 В и подтяжки датчика. |
| SPI: CS / COPI / CIPO / SCK | D10 / D11 / D12 / D13 | COPI=MOSI, CIPO=MISO; аппаратный SS оставлять выходом в режиме контроллера. |
| RX / TX UART-периферии | D1 TX / D0 RX | Перекрёстные линии. Заняты также загрузчиком и Serial через USB–UART. |
| Только аналоговые входы | A6 / A7 | Нельзя использовать pinMode/digitalWrite как для цифровых выводов. |
Подходит для Arduino. Выберите контакты по документации своей платы.
