BSS138 4-Channel Logic Level Converter
Adafruit · 4-channel I2C-safe Bi-directional Logic Level Converter PID 757, BSS138
Двунаправленное согласование открытого стока I²C между шинами 3,3 В и 5 В.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 4-channel I2C-safe Bi-directional Logic Level Converter PID 757, BSS138
Четыре MOSFET BSS138 передают низкий уровень между сторонами, а высокий уровень задаётся собственными подтяжками каждой стороны. Направление для I²C определяется автоматически: отдельного управляющего входа нет.
Такой модуль подходит прежде всего для open-drain шин. Он не является универсальным быстрым двунаправленным буфером: время фронта зависит от подтяжек и ёмкости проводов. Работу push-pull UART или SPI нужно оценивать отдельно; для быстрых SPI, светодиодных лент и длинных проводов предпочтителен подходящий активный согласователь. Нельзя использовать плату как преобразователь аналогового сигнала, источник питания или драйвер нагрузки.
Пример переводит I²C Uno R3 с 5 В на 3,3 В и проверяет наличие ADS1115 на младшей стороне. Подтяжки к HV и LV не должны быть перепутаны. Обозначения каналов бывают HV1/LV1 или B1/A1; соединять следует парные стороны одного MOSFET, сверившись со схемой своей платы. На выбранной Adafruit PID 757 стоят подтяжки 10 кОм; A1–A4 относятся к LV, B1–B4 к HV. Это описание конкретной платы не заменяет проверку схемы внешних устройств.

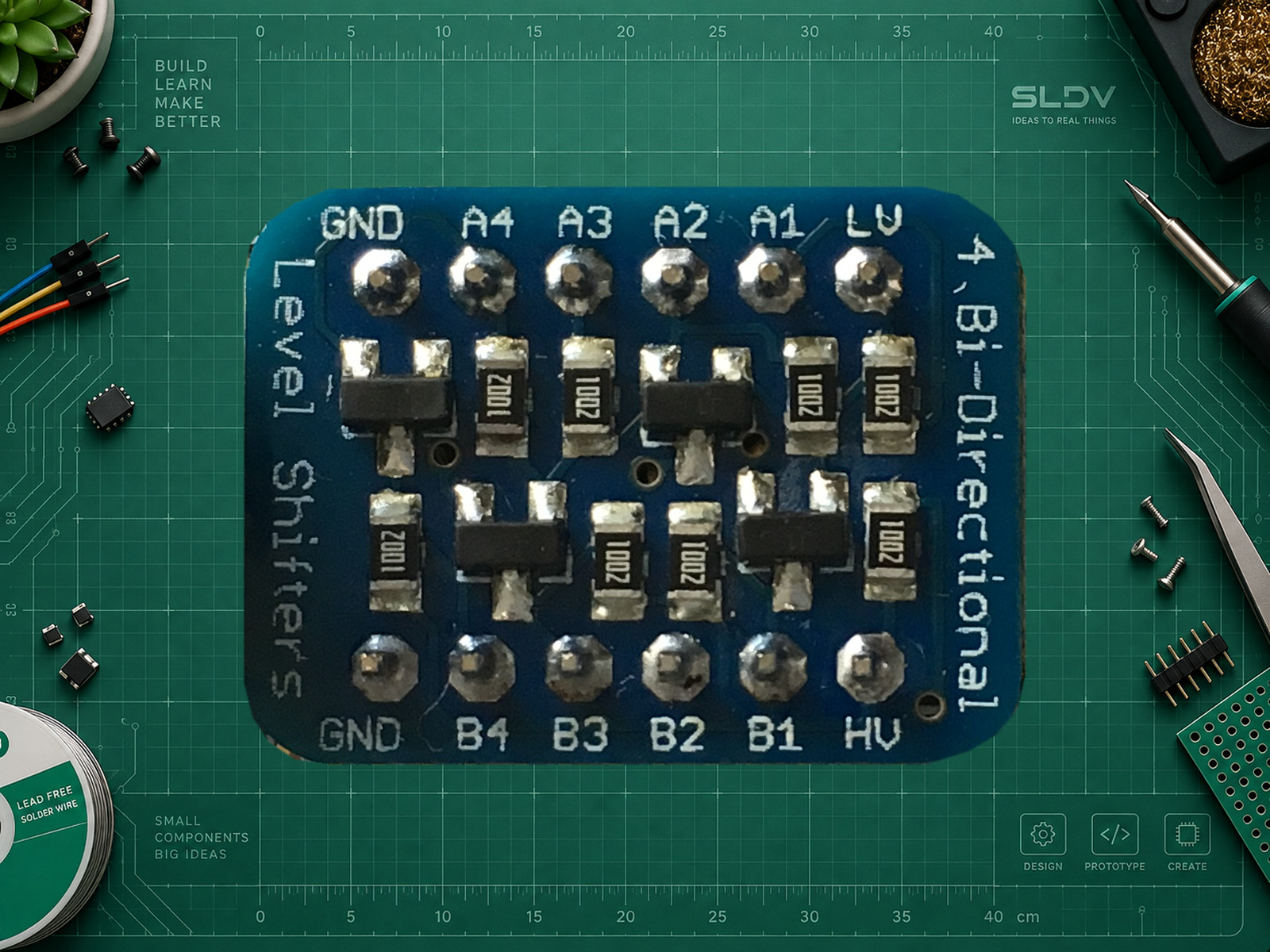

BSS138 4-Channel Logic Level Converter. Фото: Dave Astels / Adafruit. Оригинал: https://learn.adafruit.com/assets/65825 . Лицензия фотографии: CC BY-SA 3.0, https://creativecommons.org/licenses/by-sa/3.0/ . Изменения: Из фотографии сервотестера выделена полностью видимая лицевая сторона платы преобразователя уровней. Окружающая Proto FeatherWing, регулятор и фон исключены. Сохранены все видимые паяные соединения; скрытая нижняя сторона не восстанавливалась. Пропорциональное масштабирование, размещение на предоставленном фоне и JPEG-сжатие. Геометрия, маркировка и видимые детали не перерисовывались. Цветокоррекция и повышение детализации не применялись. Адаптация фотографии распространяется по той же лицензии. Adafruit 757, плата преобразователя уровней с припаянными контактами; выделена из фотографии сервотестера Dave Astels. Нижняя сторона не показана, фото не является схемой подключения.
Схема распиновки
Авторская распиновка SLDV LAB: Adafruit 757, BSS138 4-channel. Сторона компонентов; LV вверху справа, HV внизу справа. Верхний и нижний ряды слева направо. Для других ревизий и плат требуется отдельная проверка.
Схема относится к документированной Adafruit 757. На обложке выделена видимая сторона платы из проекта; скрытые контакты нижней стороны и разводка проекта не реконструировались.
Источники: 1, 2. Авторская схема SLDV LAB по фактам документации.
Характеристики
- Каналов
- 4
- Принцип
- MOSFET + подтяжки к каждой стороне
- Направление I²C
- Автоматическое для open-drain
- Гальваническая развязка
- Нет
- Подтяжки платы на каждой стороне
- 10 кОм
- Интерфейс
- I²C
- Питание модуля
- В примере LV = 3,3 В, HV = 5 В, GND общий; это опорные напряжения подтяжек, преобразователь не создаёт питание 3,3 В из 5 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| HV | 5V Uno R3 | Высоковольтная сторона логики, не произвольное высокое напряжение. |
| LV | 3.3V Uno R3 | Низковольтная сторона; от этого же 3.3V питается ADS1115. |
| GND | GND Uno и ADS1115 | Обязательная общая земля. |
| B1 (HV) ↔ A1 (LV) | A4/SDA Uno ↔ SDA ADS1115 | Высокая и низкая стороны одного канала; проверить соответствие маркировки A/B. |
| B2 (HV) ↔ A2 (LV) | A5/SCL Uno ↔ SCL ADS1115 | Вторая парная линия, для clock stretching тоже двунаправленная. |
| Остальные каналы | Не подключать | Обе стороны получают свои подтяжки; не суммировать избыточно много резисторов. |
| ADDR внешнего ADS1115 | GND | Адрес тестового устройства 0x48; его собственные подтяжки только к 3,3 В. |
Подходит для Arduino, ESP32, Raspberry Pi. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать BSS138 4-Channel Logic Level Converter. Сначала уточни точную плату модуля, контроллер, среду, питание и задачу. Проверь схему, логические уровни и маркировку контактов; затем дай согласованные подключение, зависимости и полный минимальный пример с обработкой ошибок. Объясни безопасную первичную проверку и ожидаемый результат. Уточни тип выходов обеих сторон, скорость и ёмкость шины; проверь подтяжки. Не обещай совместимость с любым SPI или UART по одному названию BSS138.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino Uno R3; Arduino AVR Boards 1.8.6Распиновка относится к ATmega328P Uno R3; не Uno R4 и не ESP32.
- Опорные уровни
HV = 5 В; LV = 3,3 ВНужны оба питания и общая земля; не подключайте 5 В к LV.
- Начальная скорость I²C
100000Для проверки коротких проводов; максимальная скорость конкретной схемы не гарантируется.
- Ожидаемый адрес за конвертером
0x48ADS1115 питается от 3,3 В, ADDR соединён с GND.
Arduino: полная проверка I²C через согласователь
cpp#include <Wire.h>
void setup() {
Serial.begin(115200);
Wire.begin();
Wire.setClock(100000);
Wire.setWireTimeout(25000, true);
}
void loop() {
Wire.beginTransmission(0x48);
uint8_t error = Wire.endTransmission();
if (error == 0) Serial.println("ADS1115 ACK through level converter");
else { Serial.print("I2C error: "); Serial.println(error); }
if (Wire.getWireTimeoutFlag()) {
Wire.clearWireTimeoutFlag();
Serial.println("Check stuck-low lines and pullups");
}
delay(1000);
}
Полный скетч для Uno R3 с Arduino AVR Boards 1.8.6 и внешним ADS1115 на 3,3 В. Конвертер собственной библиотеки и адреса не имеет. API Wire сверено; не компилировалось и не проверялось на аппаратуре. ACK подтверждает связь с устройством, а качество фронтов проверяют осциллографом.
