Ceramic Capacitor Kit
Разные изготовители; референс Velleman / Whadda · Набор выводных керамических конденсаторов; референс K/CAP1
Набор неполярных керамических конденсаторов для развязки питания, фильтров и времязадающих цепей.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Набор выводных керамических конденсаторов; референс K/CAP1
Семейная карточка охватывает наборы керамических конденсаторов, а конкретным проверенным примером служит Velleman/Whadda K/CAP1. Производитель перечисляет 224 выводные детали 14 номиналов от 10 пФ до 220 нФ и максимальное номинальное напряжение 50 В DC. Наборы SMD и комплекты других брендов имеют иной состав.
Керамический конденсатор неполярный. Он накапливает заряд и шунтирует переменную составляющую, поэтому полезен рядом с выводами питания микросхем и в RC-фильтрах. Короткие соединения важны: длинные провода добавляют индуктивность и ухудшают высокочастотную развязку. Конденсатор не заменяет исправный источник питания.
Для точных фильтров недостаточно знать ёмкость: нужны диэлектрик, допуск, температурная стабильность и зависимость от приложенного напряжения. Эти параметры не объявлены одинаковыми для всех деталей K/CAP1. Код 104 означает 100000 пФ = 100 нФ; такая маркировка не сообщает рабочее напряжение или класс диэлектрика. Компонент с неизвестной маркировкой нельзя считать безопасным для сети.
Фотография

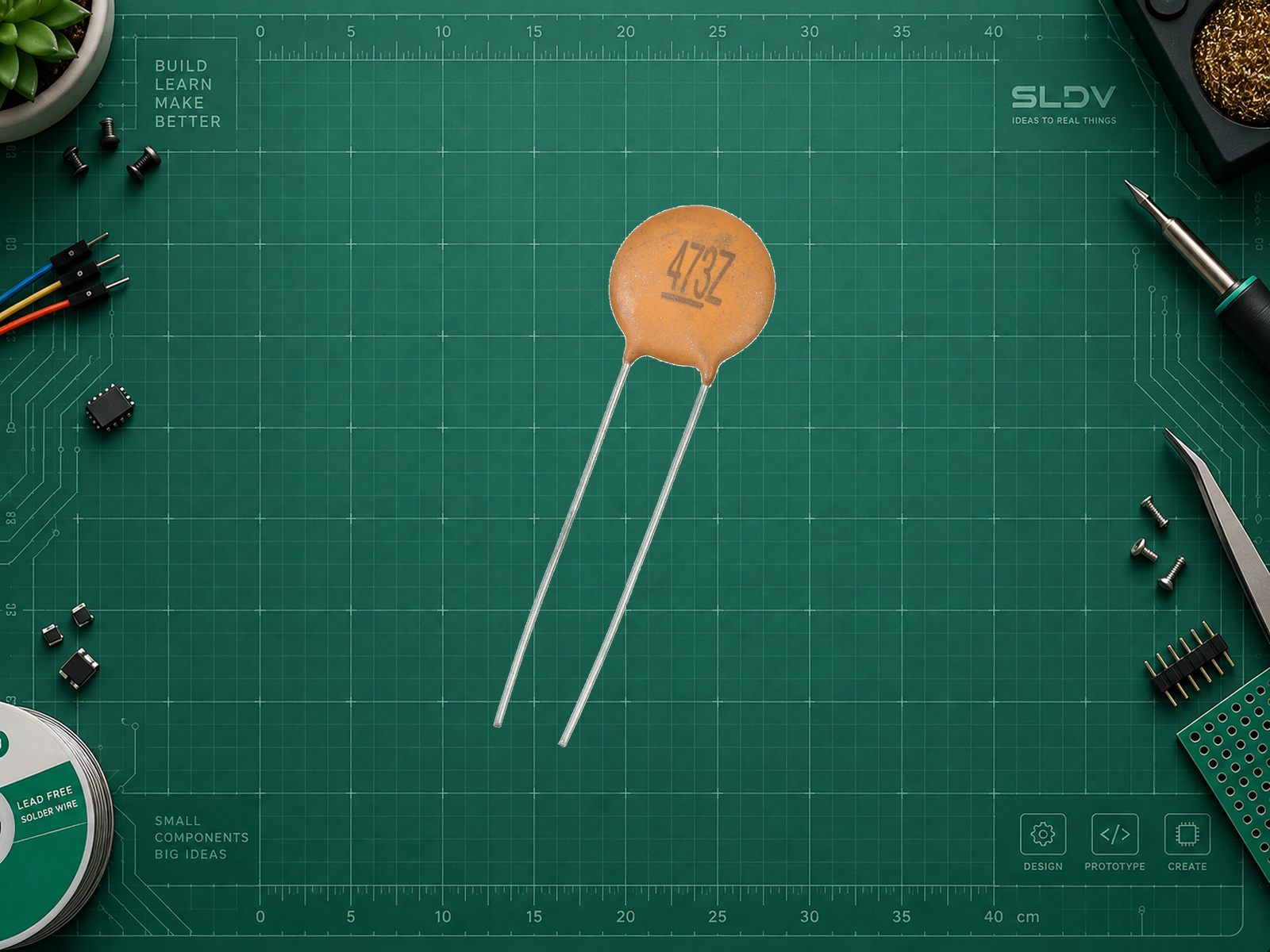

Пример отдельного керамического конденсатора. Фото не показывает комплект Velleman / Whadda K/CAP1 и не подтверждает номиналы его деталей. Фото: Evan-Amos. Оригинал: https://commons.wikimedia.org/wiki/File:Electronic-Component-Ceramic-Capacitor.jpg . Лицензия: Public domain, https://commons.wikimedia.org/wiki/File:Electronic-Component-Ceramic-Capacitor.jpg . Изменения: Удалён только исходный фон вокруг компонента; края маски сглажены. Внутренние блики, маркировка и все видимые детали сохранены. Компонент размещён на предоставленном фоне без увеличения и изменения пропорций. Для композиции выполнено цветоуправляемое преобразование встроенного профиля ICC в sRGB; применено JPEG-сжатие. Исходные RGB-значения и ICC сохранены в прозрачном PNG. Детали и надписи не дорисовывались; резкость и разрешение не повышались. Оригинальная фотография находится в общественном достоянии.
На фотографии маркировка 473Z; в примере используется отдельно выбранный конденсатор 100 нФ. Это неполярный двухвыводной компонент. Фото не подтверждает рабочее напряжение, диэлектрик или состав набора.
Характеристики
- Количество в K/CAP1
- 224 шт.
- Номиналов в K/CAP1
- 14
- Диапазон K/CAP1
- 10 пФ – 220 нФ
- Заявленное напряжение K/CAP1
- 50 В DC
- Полярный
- Нет
- Питание модуля
- У K/CAP1 заявлено до 50 В DC; напряжение каждой неизвестной детали проверяют отдельно. Учебный байпас 100 нФ подключён к 5 В Uno R3. Это не сетевые X/Y-конденсаторы.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| C1, любой вывод | 5V Arduino Uno R3 | Пример: 100 нФ из подтверждённого номинала набора. Деталь не имеет полярности. |
| C1, второй вывод | GND Arduino Uno R3 | Для развязки отдельной микросхемы ставьте у её VCC/GND, а не на другом конце длинной шины. |
| Соединения байпаса | Между шинами 5V и GND, параллельно питанию | Не включайте конденсатор последовательно вместо провода питания; сначала отключите питание. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Ceramic Capacitor Kit (Набор выводных керамических конденсаторов; референс K/CAP1) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Уточни выводной или SMD-набор, ёмкость, рабочее напряжение и роль конденсатора. Для точного RC-узла запроси диэлектрик и допуск; для развязки предложи короткий монтаж. Не считай любой керамический конденсатор пригодным для подключения к сетевому напряжению. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Учебная развязка
100 nF / 104Один из указанных номиналов K/CAP1; код 104 сам по себе не задаёт допустимое напряжение.
- Полярность
НеполярныйОба вывода равноправны; это правило не распространяется на электролитические конденсаторы.
Проверка и установка байпаса
text1. Найдите маркировку и номинал 100 нФ, проверьте паспортное напряжение.
2. На обесточенной схеме убедитесь, что между 5V и GND нет постоянного короткого замыкания.
3. Подключите C1 параллельно питанию. У отдельной микросхемы оставьте соединения максимально короткими.
4. Подайте 5 В от исправного низковольтного источника и проверьте стабильность напряжения.
5. Ёмкость измеряют на отключённой и разряженной детали; измерение в схеме может включать соседние элементы.
6. Оценка пульсаций требует осциллографа с коротким земляным соединением; мультиметр не доказывает качество ВЧ-развязки.
Без программы. Это план проверки, а не заявление об измеренном подавлении помех.
