Одноцветная COB-лента 24 В — BTF-LIGHTING FCOB 480 LED/м
BTF-LIGHTING · FCOB DIM; 24 V, 480 LED/м, 4000 K Natural White, IP30, тестовый отрезок 1 м
Равномерная линейная белая подсветка с общим управлением яркостью всего отрезка.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает FCOB DIM; 24 V, 480 LED/м, 4000 K Natural White, IP30, тестовый отрезок 1 м
Выбрана одноцветная неадресная BTF-LIGHTING FCOB DIM 24 В с плотностью 480 светящихся кристаллов на метр и белым светом 4000 K. COB описывает способ размещения кристаллов, а не протокол управления. В ассортименте также есть адресные COB RGB и RGBW, но их контроллеры и примеры NeoPixel к этой двухпроводной ленте не применяются.
Все участки подключённого отрезка изменяют яркость вместе. Число 480 обозначает физическую плотность, а не 480 программных адресов. Версии 12 В и 24 В внешне похожи и имеют разные длины разрешённого разреза; выбирайте источник только по маркировке своего исполнения.
Для версии 24 В / 480 LED/м страница товара указывает 13 Вт/м, тогда как общий мануал семейства содержит иные значения для нескольких исполнений. Нельзя выдавать расчёт по одной общей строке за гарантированное потребление вашей катушки. Величину для подбора источника подтверждают по конкретной партии и режиму, а провод, защиту и точки питания рассчитывают отдельно. Измерения при просадке напряжения не заменяют оценку на номинальном питании по всей длине.
Монтируйте ленту расправленной на подходящую теплоотводящую поверхность, без складок и натяжения. Не включайте катушку смотанной. IP30 предназначен для сухого помещения; надёжность клеевого слоя и допустимую температуру основания проверяют в готовом изделии. Пример использует только готовый безопасный низковольтный источник, без монтажа сетевых клемм.

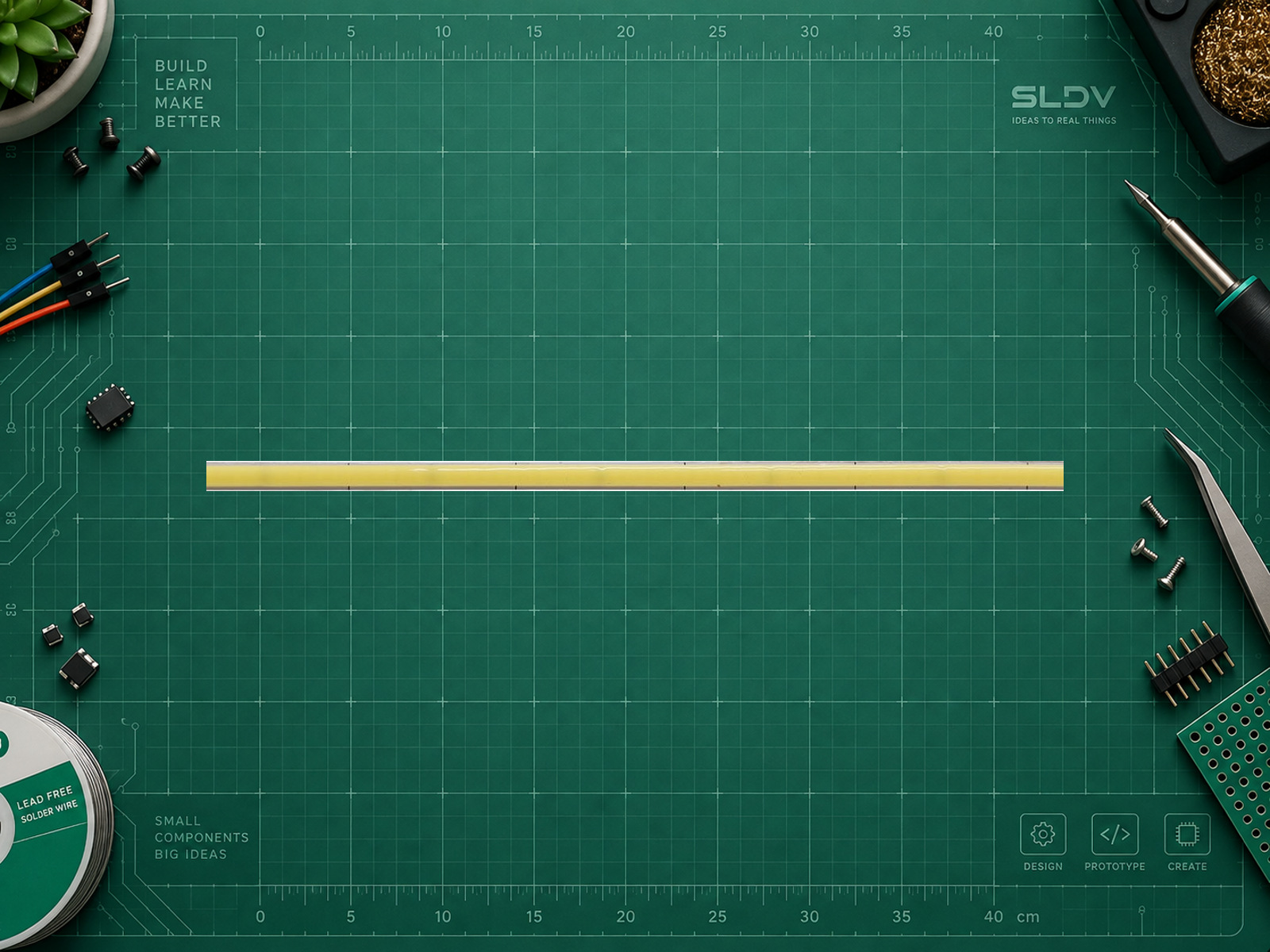

Невключённый участок одноцветной COB-ленты SuperLightingLED, узкое исполнение семейства 4 мм. Реальная фотография иллюстрирует устройство ленты; это не фото выбранной BTF-LIGHTING 24 В / 4000 K / 8 мм. Напряжение, цветовую температуру и мощность показанного образца по этому фото не определяли. Параметры BTF на него переносить нельзя. Лицензия повторного использования не установлена.
Фото: команда SuperLightingLED, студийная съёмка; поставщик заявляет авторские права. Источник изображения: www.superlightingled.com, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование.
Справочник контактов: авторская схема SLDV LAB по документации www.btf-lighting.com, cdn.shopify.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.
Характеристики
- Номинальное питание выбранной ленты
- 24 В
- Физическая плотность кристаллов
- 480 LED/м
- Цветовая температура варианта
- 4000 К
- Ширина ленты
- 8 мм
- Шаг резки варианта 24 В / 480 LED/м
- 50 мм
- Индивидуальная адресация
- Нет
- Выбранное исполнение
- IP30
- Питание модуля
- 24 В DC постоянного напряжения на +/− выбранной ленты. У самой одноцветной FCOB DIM нет входа DATA и уровней логики 3,3/5 В; для MCU нужен отдельный совместимый PWM-драйвер.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| +24V / + | +24 В готового стабилизированного источника через защищённую ветвь | Номинал выбранной версии — ровно 24 В; не определять полярность только по цвету провода. |
| − / GND | Минус того же источника | Начальная проверка без микроконтроллера и без PWM-контроллера. |
| Вход DATA | Отсутствует | Для управления яркостью нужен внешний ключ/PWM-контроллер по току и напряжению нагрузки; прямо к GPIO лента не подключается. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать одноцветную BTF-LIGHTING FCOB DIM 24 В, 480 LED/м, 4000 K. Уточни длину, ревизию, маркировку, тепловой монтаж, задачу и способ управления. Не путай COB с адресным протоколом и не считай 480 LED/м числом пикселей. Подбери источник постоянного напряжения, защищённые силовые ветви, разъёмы и при необходимости совместимый PWM-ключ. Значения мощности сверяй с конкретным исполнением. Дай низковольтное подключение и последовательность проверки; код нужен только после выбора управляющего драйвера.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Исполнение
24 В; 480 LED/м; 4000 K; IP30Сверить эти четыре варианта по наклейке и площадкам катушки.
- Пробный отрезок
1 м, расправлен на теплоотводящем основанииИсточник стенда: 24 В с ограничением 0,6 А для первичной пробы; это выбранный тестовый предел, не универсальный ток всех вариантов.
- Резка
Только метки через 50 мм у выбранной версииРезать и паять только при снятом питании. Для 12 В шаг другой.
- Библиотека
Не требуетсяНеадресная лента не использует NeoPixel/FastLED; PWM API определяется отдельным контроллером.
Первичная проверка метрового отрезка FCOB DIM 24 В
text1. Проверьте, что на ленте указано 24 В, и отмерьте 1 м только по разрешённым меткам. Осмотрите площадки и изоляцию.
2. При выключенном выходе закрепите расправленную ленту на теплоотводящей поверхности. Исключите замыкание медных площадок на металл.
3. Подготовьте стабилизированный низковольтный источник 24 В с ограничением тока 0,6 А. Подключите + и − по pins, через провод и соединитель с достаточным допустимым током.
4. Кратко включите выход на 1–2 секунды. Проверьте свечение, ток и напряжение. Если источник уходит в ограничение, немедленно отключите и проверьте вариант ленты; не повышайте предел автоматически.
5. После выключения осмотрите контакты и оцените нагрев безопасным способом. Для длительной работы отдельно проверьте температуру основания и проводов, полную нагрузку и падение напряжения.
6. Добавляя длину, рассчитайте дополнительные защищённые вводы питания. Не соединяйте выходы независимых блоков питания и не повышайте напряжение выше 24 В для компенсации потерь.
Полная начальная процедура для указанного метрового образца. Проверены логика подключения и согласованность с документацией; аппаратный тест не выполнялся. Предел 0,6 А выбран для ограниченной пробы и не обещает запуска всех ревизий.
