Electrolytic Capacitor Kit
Разные изготовители; референс AZ-Delivery · Набор радиальных алюминиевых электролитов; референс AZ-Delivery 500 / 24
Набор полярных алюминиевых электролитических конденсаторов для сглаживания низковольтного питания и RC-цепей.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Набор радиальных алюминиевых электролитов; референс AZ-Delivery 500 / 24
Реальный пример семейства — AZ-Delivery ElKo Sortiment: 500 алюминиевых электролитических конденсаторов, 24 варианта, диапазон ёмкостей 0,1–1000 мкФ и паспортные напряжения отдельных деталей 10–50 В. Указанные диапазоны описывают ассортимент, а не все сочетания ёмкости и напряжения. Список своего набора проверяют по маркировкам и вкладке коробки.
Электролиты используют как локальный запас энергии и для сглаживания сравнительно медленных изменений питания. Они полярные: полоса со знаком минус обозначает отрицательный вывод. Длина ножек помогает только у новой неукороченной детали, поэтому после монтажа ориентируются на маркировку корпуса. Переполюсовка или перенапряжение могут вызвать нагрев, утечку и разгерметизацию.
При ремонте и работе в импульсном источнике питания кроме ёмкости важны ESR, допустимый ток пульсаций, температура и ресурс. Набор общего назначения не гарантирует пригодность вместо low-ESR детали. Электролит сохраняет заряд после выключения; разряжайте его через подходящий резистор и проверяйте остаточное напряжение измерителем. Для начинающего примера используйте только безопасный низковольтный источник.

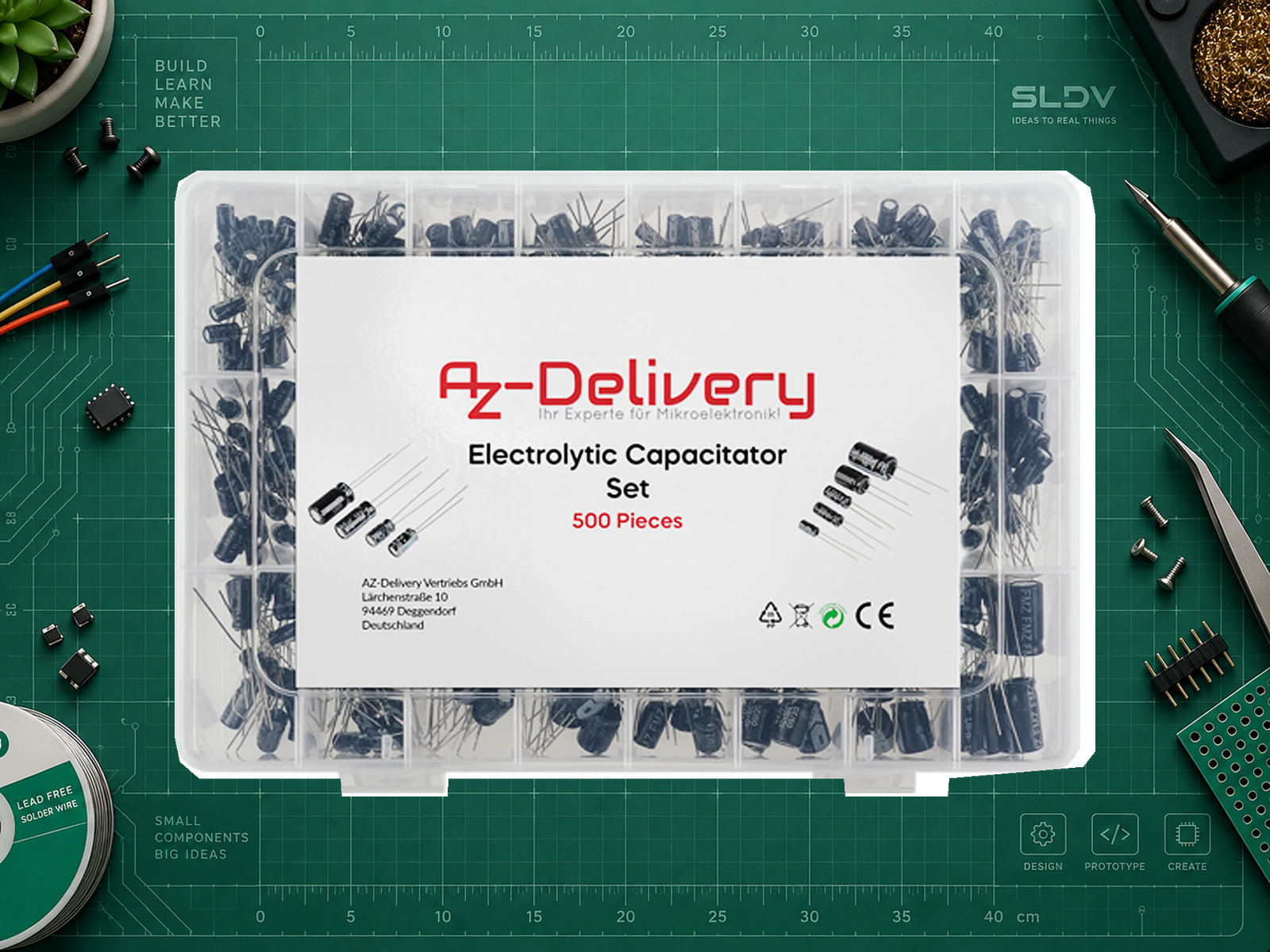

Референс семейства: настоящий набор AZ-Delivery из 500 радиальных алюминиевых электролитов, 24 варианта. Напряжение и ёмкость каждой детали проверяют по её маркировке, а не по общему диапазону набора.
Источник фотографии: https://www.az-delivery.de/products/elko-sortiment-mit-500-stuck-elektrolytkondensatoren-0-1-f-1000-f . Исходный файл: http://www.az-delivery.de/cdn/shop/products/elko-sortiment-elektrolytkondensator-aluminium-24-varianten-500-stuck-01uf-1000uf-mit-aufbewahrungsbox-kompatibel-mit-arduino-535184.jpg?v=1679398539 . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки. Схема выводов/полярности: SLDV LAB, по https://cdn.shopify.com/s/files/1/1509/1638/files/Datasheet_ElKo.pdf?v=1612342399 .
Характеристики
- Количество в наборе AZ-Delivery
- 500 шт.
- Вариантов в наборе
- 24
- Диапазон ёмкостей набора
- 0,1–1000 мкФ
- Номинальные напряжения отдельных деталей
- 10–50 В, проверять каждый корпус
- Полярный
- Да
- Питание модуля
- В референсном наборе есть разные напряжения 10–50 В; это не означает, что любой конденсатор выдерживает 50 В. В примере питание 5 В, выбранная деталь 100 мкФ с маркировкой не ниже 10 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| C1, + | 5V Arduino Uno R3 | Пример: отдельно выбранный 100 мкФ с напряжением не ниже 10 В; наличие нужного сочетания в наборе проверить. |
| C1, − / сторона полосы «−» | GND Arduino Uno R3 | Не определяйте полярность только по длине обрезанных ножек. |
| Rdischarge 1 кОм, 0,25 Вт | Параллельно C1 только после отключения источника | Для разрядки именно 100 мкФ от 5 В; в иной силовой схеме сопротивление и мощность рассчитываются отдельно. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Electrolytic Capacitor Kit (Набор радиальных алюминиевых электролитов; референс AZ-Delivery 500 / 24) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Уточни ёмкость, напряжение каждой детали, ESR, допустимый ток пульсаций и температуру. Не подменяй полярный алюминиевый конденсатор неполярным или танталовым без пересмотра схемы. Рассчитай разрядную цепь и отдельно предупреди о запасённой энергии. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Учебный конденсатор
100 µF; rated voltage ≥10 V; supply 5 VЭто выбор для схемы, а не утверждение о точной комплектации набора.
- Разрядный резистор для примера
1 kΩ / 0.25 WПри 5 В начальная мощность 25 мВт; после разрядки всё равно измерьте остаточное напряжение.
Низковольтная проверка
text1. На отключённом конденсаторе проверьте корпус, полярность и номинальное напряжение.
2. При наличии заряда разрядите через рассчитанный резистор; не замыкайте выводы отвёрткой.
3. Подключите + к 5V, − к GND. Источник должен иметь ограничение тока.
4. Измерьте напряжение на C1; при нагреве или запахе немедленно выключите питание.
5. После отключения источника подключите 1 кОм параллельно C1.
6. Для 100 мкФ расчётная постоянная времени RC = 0,1 с, пять RC = 0,5 с.
7. Подтвердите низкое остаточное напряжение мультиметром; расчёт времени не заменяет измерение.
План для 5 В и 100 мкФ, без аппаратных испытаний. Не применять эти времена и резистор к высоковольтным конденсаторам.
