ESP32-C3 PRO MINI

Производитель платы не указан; микросхема Espressif · ESP32-C3 PRO MINI · USB-C, керамическая антенна + IPEX, 2 × 8 контактов

Компактная плата ESP32-C3 с USB-C, керамической антенной и IPEX/U.FL для Wi-Fi/BLE-проектов. Разобрано синее исполнение с двумя рядами по восемь контактов.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьЛегко

Выбранное предложение продавца · цена и наличие не проверены ESP32-C3 · datasheet Espressif ESP32-C3 · GPIO и ограничения ESP32-C3 · USB Serial/JTAG Arduino-ESP32 · USB CDC TZT · фото и распиновка ESP32-C3_MINI_V1 ESP32-C3 · выбор режима загрузки

Проекты с компонентом

О МОДУЛЕ

Что делает ESP32-C3 PRO MINI · USB-C, керамическая антенна + IPEX, 2 × 8 контактов

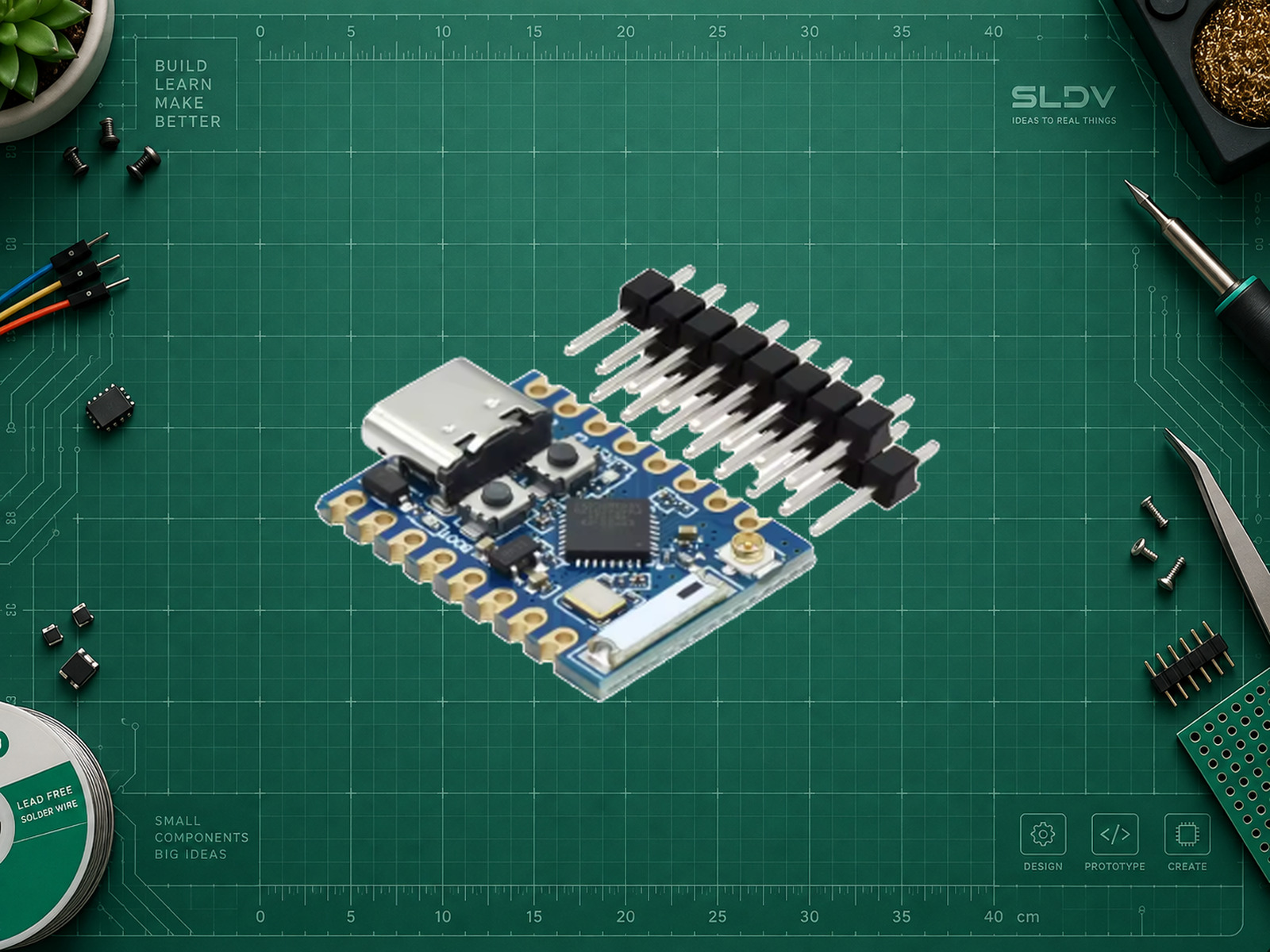

ESP32-C3 PRO MINI — компактная плата для датчиков, беспроводных кнопок, телеметрии и других IoT-устройств. В показанном исполнении установлены USB-C, кнопки BOOT и RST, керамическая антенна и разъём IPEX/U.FL. Два ряда по восемь контактов подходят для пайки гребёнок; на исходном фото они лежат отдельно.

Синий вариант с длинной керамической антенной и IPEX сопоставлен с фотографиями платы ESP32-C3_MINI_V1 у TZT. Это отдельная аппаратная компоновка: одно название PRO MINI не гарантирует совпадения разных партий. В заголовке выбранного предложения указан ESP32-C3FH4; маркировка самого чипа на предоставленном снимке не читается. Производитель готовой платы не установлен. Параметры процессора и памяти ниже приведены для заявленного чипа Espressif.

USB Serial/JTAG позволяет загружать прошивку и получать последовательный вывод через USB-C. Плата подходит для Arduino-ESP32 и ESP-IDF. При подключении периферии учитывайте общую землю, уровни 3,3 В, загрузочные состояния GPIO2/8/9 и ограничения ADC2 на GPIO5. Для аналоговых измерений предпочтительны каналы ADC1 GPIO0–4 с учётом загрузочной функции GPIO2.

Для первого запуска используйте только питание от USB-C. Зарядное устройство аккумулятора, защита питания, допустимый ток внешней нагрузки и безопасное совмещение нескольких источников для этой партии не подтверждены. Наличие IPEX не подтверждает подключение внешней антенны: перед её использованием проверьте выбор RF-тракта на своей плате. Размеры и ток глубокого сна не указаны из-за противоречивых данных продавцов и отсутствия измерений.

Документация

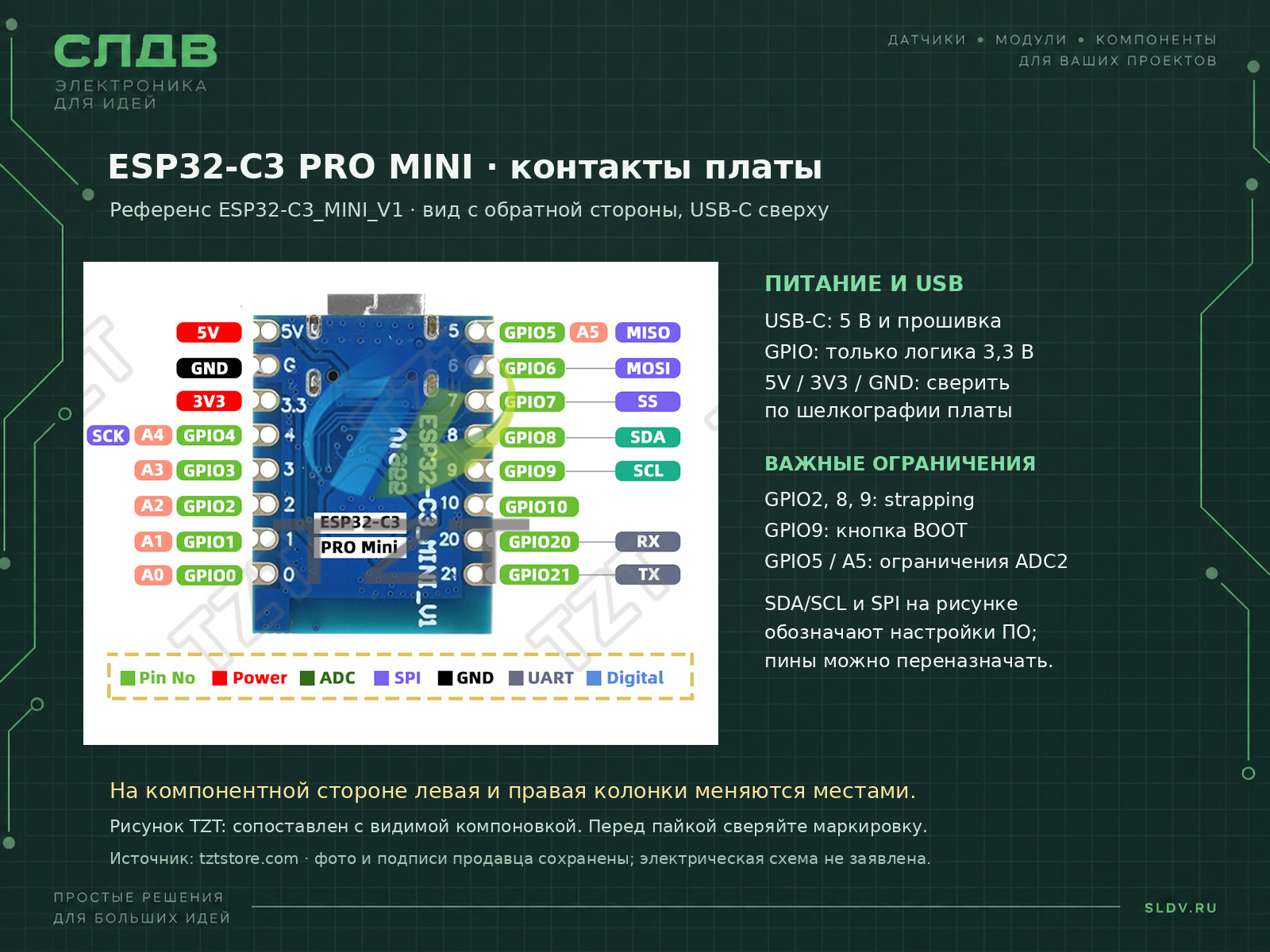

Электрическая схема именно этой платы не подтверждена. Референс распиновки в галерее показан с обратной стороны, USB-C вверх; перед подключением сверяйте надписи на своей плате.

Характеристики

Микроконтроллер: ESP32-C3FH4 — по заголовку продавца
Архитектура: 32-бит RISC-V, одно ядро
Частота процессора, до: 160 МГц
Flash заявленного ESP32-C3FH4: 4 МБ
SRAM микроконтроллера: 400 КБ
Выведенные GPIO: 13
Wi-Fi: 2,4 ГГц · IEEE 802.11b/g/n
Bluetooth: Bluetooth 5 LE
USB: USB-C · native USB Serial/JTAG
Уровень логики GPIO: 3.3 В
Антенна: Керамическая + IPEX/U.FL; подключение RF-тракта сверить
Контакты: 2 × 8: 13 GPIO, 5V, 3V3, GND
Интерфейс: I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля: Первый запуск: 5 В через USB-C. Уровень логики GPIO — 3,3 В. Не подавать 5 В на GPIO или 3V3. Параметры внешнего питания и защиты конкретной партии не подтверждены.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
USB-C	USB компьютера	Первый запуск: кабель с линиями данных, питание 5 В и native USB CDC. Другие источники отключены.
G / GND	GND периферии	Общая земля; обозначение G в референсе.
3.3 / 3V3	Питание совместимой периферии 3,3 В	Допустимый ток платы не подтверждён. Не подавать 5 В или напряжение Li-ion непосредственно на 3V3.
5V	Линия питания платы 5V	В примере внешне не подключается. Схема развязки от USB и предельный диапазон не подтверждены.
0	GPIO0	ADC1_CH0; обычный GPIO.
1	GPIO1	ADC1_CH1; обычный GPIO.
2	GPIO2	ADC1_CH2; strapping: внешняя схема не должна нарушать загрузочный уровень.
3	GPIO3	ADC1_CH3; обычный GPIO.
4	GPIO4	ADC1_CH4; обычный GPIO, также JTAG.
5	GPIO5	ADC2_CH0: аппаратные ограничения ADC2; для аналогового примера не используется.
6	GPIO6	Цифровой GPIO; также JTAG. SPI MOSI в generic Arduino-профиле.
7	GPIO7	Цифровой GPIO; также JTAG. SPI SS в generic Arduino-профиле.
8	GPIO8	Strapping; подключение LED у конкретной ревизии не подтверждено. SDA в generic Arduino-профиле.
9	GPIO9	Strapping и BOOT: GPIO9 = LOW при сбросе запрашивает загрузчик; для надёжного входа GPIO8 должен быть HIGH. SCL в generic Arduino-профиле.
10	GPIO10	Цифровой GPIO.
20	GPIO20	UART0 RX; отдельно от native USB CDC.
21	GPIO21	UART0 TX; отдельно от native USB CDC.

Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать ESP32-C3 PRO MINI в мой проект. Сначала уточни задачу, среду разработки, фактическую маркировку чипа и пришли запрос на фото обеих сторон, если компоновка отличается от синей платы с USB-C, керамической антенной, IPEX и двумя рядами по 8 контактов. Уточни питание и подключаемую периферию.
Используй Arduino-ESP32 или ESP-IDF для ESP32-C3. Для первого теста предложи питание только от USB-C и USB Serial/JTAG; в Arduino включи USB CDC On Boot. Покажи зависимости, явные GPIO, полный минимальный пример, ограниченные по времени ожидания, диагностику и критерий успешного запуска.
Учитывай логику 3,3 В, strapping GPIO2/8/9, BOOT на GPIO9 при GPIO8 = HIGH, USB на GPIO18/19 и ограничения ADC2 на GPIO5. GPIO20/21 относятся к UART0, а не к native USB CDC. Назначай I²C/SPI явно, если стандартные контакты заняты. Не полагайся на LED_BUILTIN универсального профиля без проверки реального LED.
Не приписывай этой плате зарядку аккумулятора, защиту питания, допустимый ток нагрузки, готовое подключение внешней антенны или точную электрическую схему без источника для её ревизии. Указывай отдельно проверенные сведения о чипе и о плате.

Библиотеки

ArduinoArduino-ESP32 · официальный core ArduinoWiFi · встроенная библиотека Arduino-ESP32 ArduinoWire / I²C · встроенная библиотека Arduino-ESP32 ArduinoSPI · библиотека и примеры Arduino-ESP32

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Пакет плат: esp32 by Espressif Systems
Arduino Boards Manager; пример подготовлен по API Arduino-ESP32 3.3.12. На физической плате не проверялся.
Плата: ESP32C3 Dev Module
Tools → Board. Универсальный профиль ESP32-C3; не AVR Pro Mini и не обычный ESP32.
USB CDC On Boot: Enabled
Tools. Serial в примере направлен в native USB CDC.
Flash Size: 4MB (32Mb)
Для заявленного ESP32-C3FH4; после первого подключения проверьте фактический размер чипа.
CPU Frequency: 160MHz (WiFi)
Настройка для ESP32-C3.
Serial Monitor: 115200
Выберите USB-порт платы и 115200 в мониторе.
Зависимости: #include <Arduino.h>
Дополнительные библиотеки для приведённого примера не требуются.
Первый запуск / восстановление: Удержать BOOT → нажать и отпустить RST → отпустить BOOT
Если порт/загрузчик не появляется. Выберите вновь появившийся порт; после первой загрузки нажмите RST.
Проверка: Uptime, s: 1, 2, 3…
После открытия монитора раз в секунду появляются значения времени работы. Начальное значение может быть больше 1. Проверьте кабель данных, порт и USB CDC, если текста нет.

Первый тест: вывод в USB Serial Monitor

cpp

#include <Arduino.h>

void setup() {
  Serial.begin(115200);

  const uint32_t waitStarted = millis();
  while (!Serial && (millis() - waitStarted < 2000U)) {
    delay(10);
  }

  Serial.println("ESP32-C3 PRO MINI: USB CDC ready");
}

void loop() {
  static uint32_t lastPrint = 0;
  const uint32_t now = millis();

  if (now - lastPrint >= 1000U) {
    lastPrint = now;
    Serial.print("Uptime, s: ");
    Serial.println(now / 1000U);
  }
}

Полный скетч для ESP32-C3 PRO MINI с native USB, generic ESP32C3 Dev Module и USB CDC On Boot = Enabled. API Arduino-ESP32 3.3.12 сверено с официальными источниками; выполнена только статическая проверка текста/синтаксиса, без сборки под ESP32 и без испытания на плате. Ожидание монитора ограничено двумя секундами, поэтому отсутствие компьютера не блокирует loop(). Пример не использует LED и внешние GPIO.
