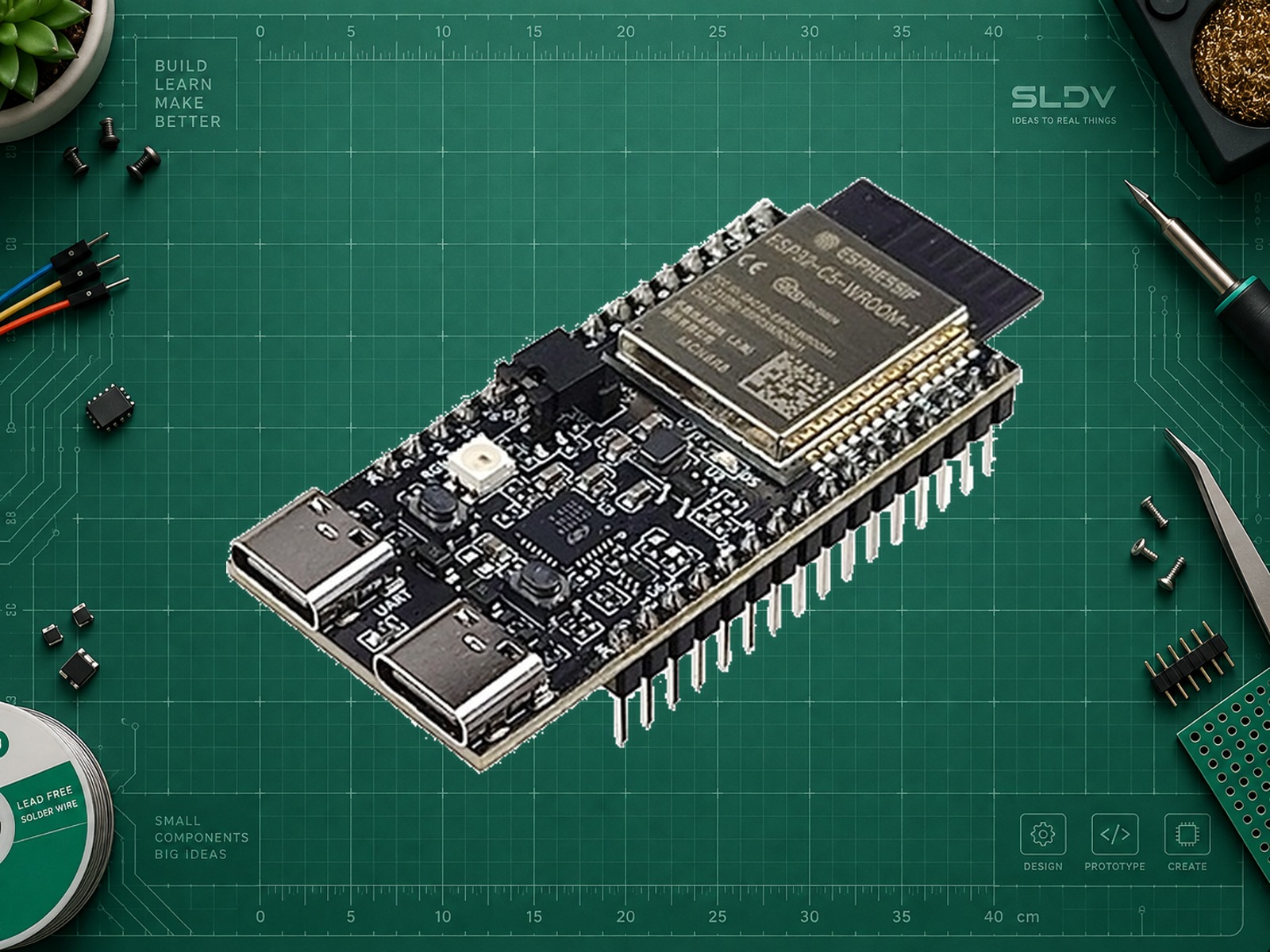

Espressif ESP32-C5-DevKitC-1-N8R8 · v1.2, 8 МБ Flash / 8 МБ PSRAM
Espressif Systems · ESP32-C5-DevKitC-1-N8R8, PCB v1.2
Плата с двухдиапазонным Wi-Fi и памятью
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-C5-DevKitC-1-N8R8, PCB v1.2
ESP32-C5-DevKitC-1-N8R8 предназначена для прототипов устройств с двухдиапазонным Wi-Fi и дополнительной памятью. Исполнение N8R8 подтверждено официальным каталогом Espressif: 8 МБ Flash и 8 МБ PSRAM.
Здесь выбрана PCB v1.2. С PW-2025-04-0446 назначение контактов J1/J3 изменено; старый pinout v1.1 применять нельзя. Номер PCB v1.2 не определяет ревизию кристалла: отдельный PCN обновляет ESP32-C5 v1.0 до v1.2 в том же SKU.
Плата поддерживает Wi-Fi в диапазонах 2,4 и 5 ГГц, Bluetooth LE и IEEE 802.15.4. Это не означает два одновременно независимых Wi-Fi-радио. GPIO15 занят выбором PSRAM, GPIO27 связан с RGB LED и настройкой запуска. Native USB здесь USB Serial/JTAG, не USB OTG. Для начального примера выбран USB–UART-порт.
Характеристики
- Модуль / микроконтроллер
- ESP32-C5-WROOM-1-N8R8
- Максимальная частота CPU
- 240 МГц
- Flash
- 8 МБ
- Внутренняя SRAM
- 384 КБ
- PSRAM
- 8 МБ
- Выведенные GPIO
- 21 доступная GPIO-линия на J1/J3 у N8R8: GPIO0–14 и GPIO23–28. GPIO15 занят PSRAM; Flash-линии не выведены для внешней периферии. В эти 21 включены UART, USB, RGB LED и strapping pins.
- Радиосвязь
- Wi-Fi 6 в 2,4 и 5 ГГц; Bluetooth 5 LE; IEEE 802.15.4 для Thread/Zigbee. Bluetooth Classic отсутствует.
- USB
- Два USB-C: USB–UART и USB Serial/JTAG
- Уровень логики
- 3.3 В
- LP SRAM
- 16 КБ отдельно от 384 КБ HP SRAM
- Антенна
- PCB-антенна модуля WROOM-1
- Strapping
- GPIO2/3,7,25–28; не навязывать этим линиям уровни при включении
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Плата: 5 В через USB или 5V/GND; альтернативно стабилизированные 3,3 В через 3V3/GND. Не смешивайте способы питания. GPIO: логика 3,3 В; 5 В на GPIO недопустимы.
ПРАКТИКА

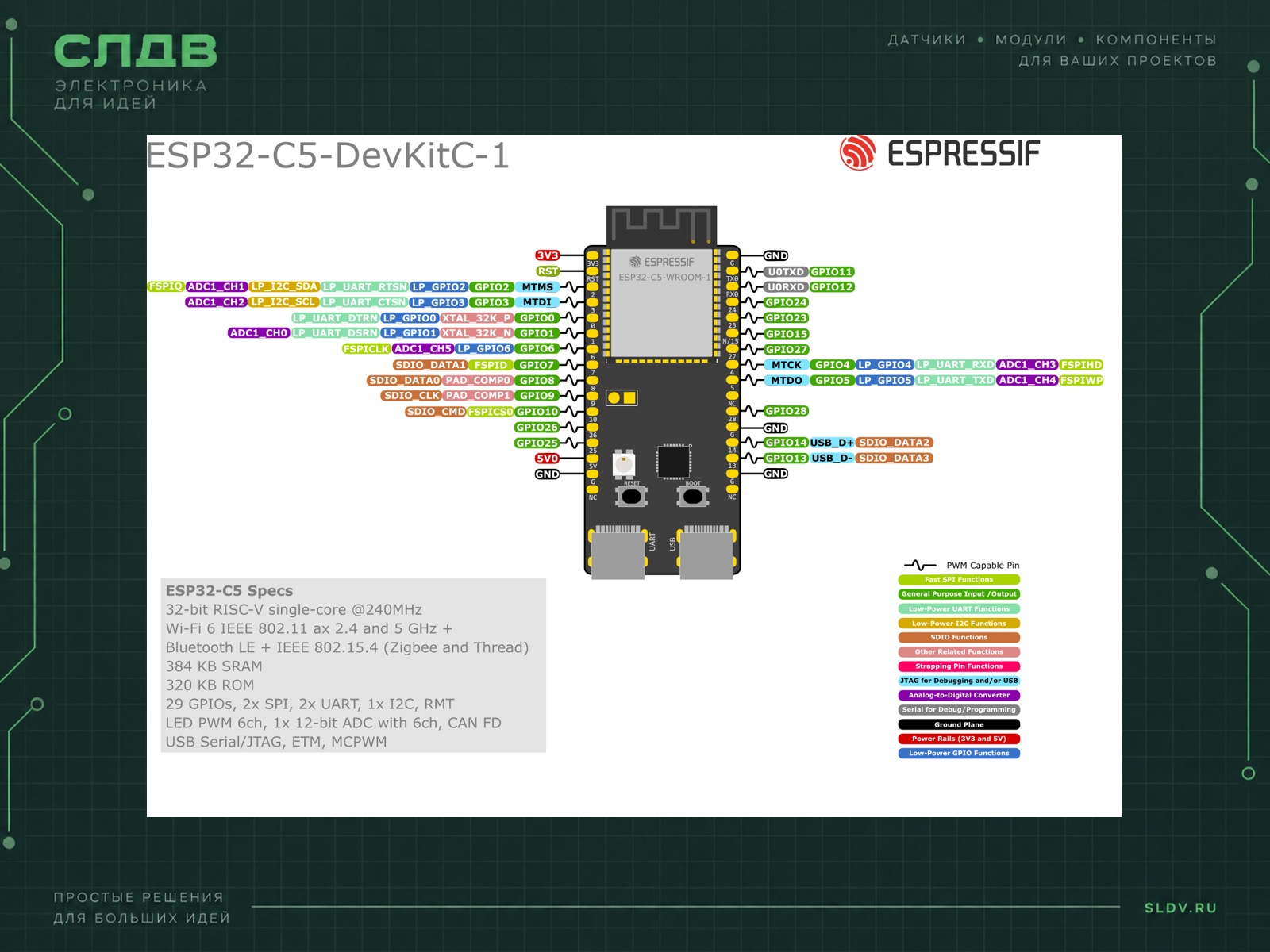

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Анод внешнего светодиода через резистор 1 кОм | GPIO23 | J3, контакт 5 (23) на PCB v1.2. GPIO15 не использовать: занят PSRAM. |
| Катод внешнего светодиода | GND | Общая земля. Светодиод и резистор не входят в плату. |
| Кабель данных компьютера | USB–UART USB-C | В примере используйте единственный источник питания: USB. Внешние 5V/3V3 не подключать. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP32-C5-DevKitC-1-N8R8, PCB v1.2 в мой проект. Сначала уточни маркировку модуля, ревизию платы, среду разработки и задачу. Не переноси GPIO других ESP32. Для стартового примера используй ESP-IDF v5.5.5, target esp32c5 и внешний светодиод на GPIO23 через 1 кОм к GND. Согласуй питание, загрузочный порт и объём Flash. Подготовь полный проект, обработку ошибок и порядок проверки. Отдельно проверь занятые USB/UART/LED/Flash/PSRAM линии и strapping pins. Не утверждай, что код проверен на устройстве. Для беспроводной части выбери поддерживаемый стек и проверь совместимость именно этого чипа.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- ESP-IDF
v5.5.5Версия API и target проверены по официальной документации. Компиляция и аппаратный тест в этой подготовке не выполнялись.
- Target
esp32c5idf.py set-target esp32c5
- Flash size
8 MBРазмер конкретного исполнения; выберите в Serial flasher config и согласуйте таблицу разделов.
- LED GPIO
23J3, контакт 5 (23) на PCB v1.2. GPIO15 не использовать: занят PSRAM.
- Serial monitor
115200Подключение через USB–UART; PORT замените фактическим последовательным портом.
main/main.c · внешний светодиод
cpp#include <stdint.h>
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_err.h"
#define LED_GPIO GPIO_NUM_23
void app_main(void)
{
const gpio_config_t config = {
.pin_bit_mask = 1ULL << LED_GPIO,
.mode = GPIO_MODE_OUTPUT,
.pull_up_en = GPIO_PULLUP_DISABLE,
.pull_down_en = GPIO_PULLDOWN_DISABLE,
.intr_type = GPIO_INTR_DISABLE
};
ESP_ERROR_CHECK(gpio_config(&config));
int level = 0;
while (1) {
ESP_ERROR_CHECK(gpio_set_level(LED_GPIO, level));
printf("External LED GPIO%d = %d\n", (int)LED_GPIO, level);
level = !level;
vTaskDelay(pdMS_TO_TICKS(500));
}
}Полный исходный файл приложения ESP-IDF v5.5.5 для ESP32-C5-DevKitC-1-N8R8, PCB v1.2; не автономный Arduino-скетч. Нужны два CMakeLists.txt ниже. GPIO23 подключается только к LED через 1 кОм. Код проверен по API, без компиляции и аппаратного запуска.
CMakeLists.txt · корень проекта
textcmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(board_led)Поместите рядом с каталогом main.
main/CMakeLists.txt
textidf_component_register(SRCS "main.c" INCLUDE_DIRS "." REQUIRES esp_driver_gpio)Драйвер GPIO входит в ESP-IDF; сторонние библиотеки не нужны.
Сборка, прошивка и проверка
textidf.py set-target esp32c5
idf.py menuconfig
idf.py build
idf.py -p PORT flash monitorВ menuconfig выберите указанный размер Flash. Затем проверьте мигание и строку состояния в консоли. При ESP_ERROR_CHECK приложение остановится с диагностикой. Если порт не найден, проверьте кабель данных, USB–UART и режим BOOT/RESET; не подключайте случайные GPIO к питанию.
