ESP32 DevKit V1 с ESP32-WROOM-32
Совместимая плата DevKit V1; производитель конкретного экземпляра не установлен · DevKit V1, базовое исполнение с ESP32-WROOM-32 и USB–UART
Плата для Wi-Fi/Bluetooth-проектов, датчиков и управления периферией; примеры Arduino с явными номерами GPIO.
О МОДУЛЕ
Что делает DevKit V1, базовое исполнение с ESP32-WROOM-32 и USB–UART
ESP32 DevKit V1 — плата с радиомодулем, стабилизатором, USB–UART и выводами для макетирования. Она подходит для сетевых датчиков, небольших контроллеров и знакомства с Arduino-ESP32. Сам ESP32-WROOM-32 — только модуль под металлическим экраном; его питание, размеры и выводы нельзя выдавать за характеристики всей DevKit.
Название DevKit V1 используют несколько поставщиков. Карточка описывает совместимое исполнение с классическим ESP32-WROOM-32: число контактов, USB-разъём, мост и LED проверяют по экземпляру. Это не тождественно официальной Espressif ESP32-DevKitC и не относится к ESP32-C3/S3. Параметры радиочасти и памяти ниже относятся к указанному модулю.
Для подключения ориентируйтесь на подписи GPIO, а не на положение контакта на чужой картинке. GPIO6–11 заняты Flash; GPIO34–39 работают только на вход и не имеют внутренних подтяжек. Загрузочные GPIO0/2/5/12/15 требуют осторожности, а ADC2 конфликтует с работающим Wi-Fi. Для первого опыта выбран внешний LED на GPIO23, поэтому наличие и полярность встроенного LED не важны.

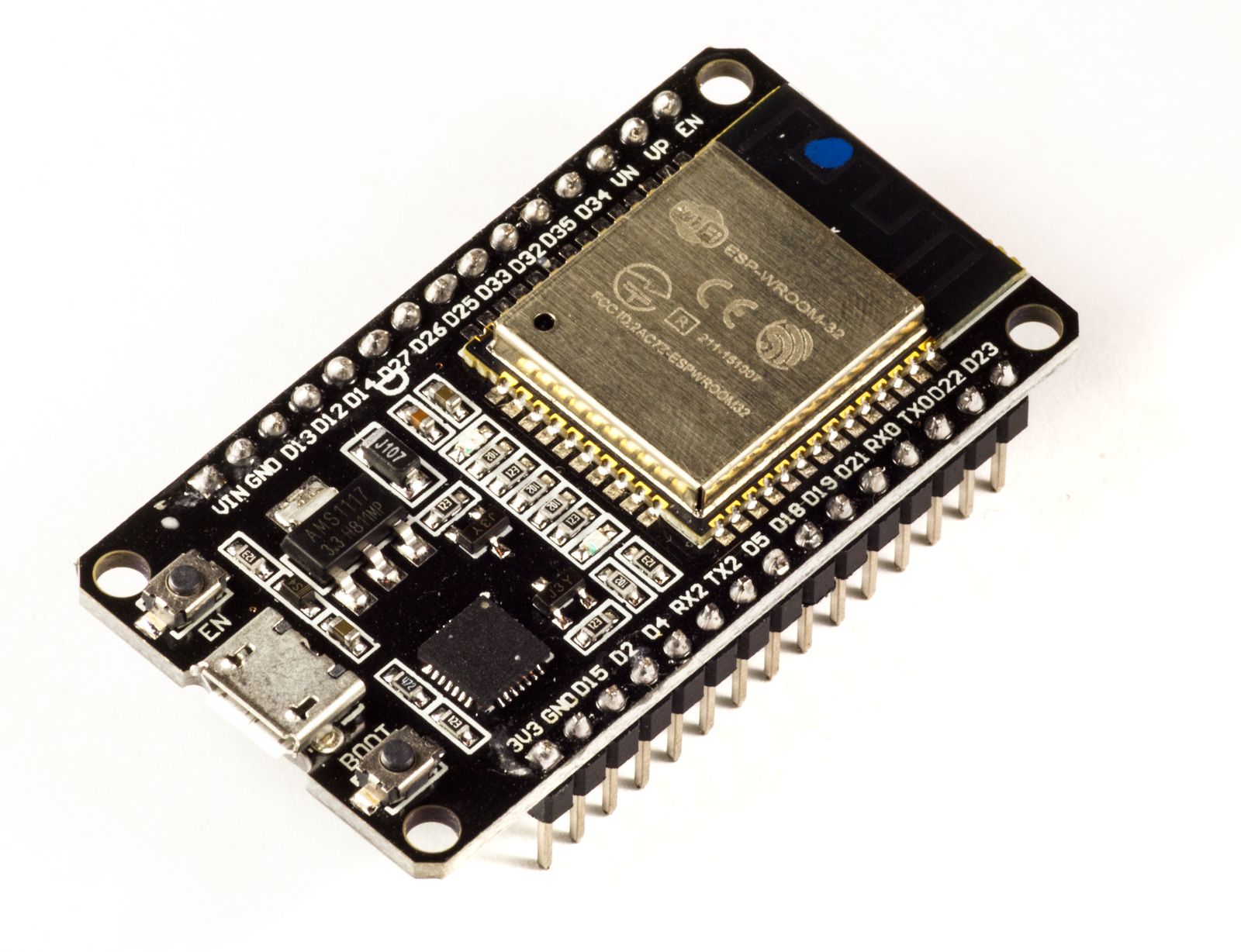

Фото: Ubahnverleih / Wikimedia Commons, CC0 1.0. Использовано без изменений.
Характеристики
- MCU указанного модуля
- ESP32, два ядра Xtensa LX6
- Максимальная частота CPU
- 240 МГц
- Flash оригинального ESP32-WROOM-32
- 4 МБ
- SRAM ESP32, не свободная память скетча
- 520 КБ
- Радиоинтерфейсы
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 4.2 BR/EDR и BLE
- Логика GPIO
- 3.3 В
- Связь с компьютером
- USB–UART-мост; ESP32 без встроенного USB
- PSRAM в обычном ESP32-WROOM-32
- Нет
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- В примерах только 5 В через USB; логика и периферия 3,3 В. Не подавайте 5 В на GPIO или 3V3. Допуск VIN зависит от регулятора конкретной платы; не объединяйте USB и внешнее питание без проверки схемы.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Питание/загрузка | USB платы | Кабель с передачей данных. Тип разъёма и мост зависят от исполнения. |
| GND периферии | GND | Общая земля; собирайте без питания. |
| VCC устройства на 3,3 В | 3V3 | Ток регулятора экземпляра проверить; моторы и реле напрямую не питать. |
| Анод LED через 1 кОм | GPIO23 | Катод к GND. Внешний LED первого примера; GPIO23 также может использоваться SPI. |
| SDA устройства I²C | GPIO21 | Второй пример. Подтяжки только к 3,3 В. |
| SCL устройства I²C | GPIO22 | Второй пример, 100 кГц. |
| SPI: SCK / MISO / MOSI / CS | GPIO18 / GPIO19 / GPIO23 / GPIO5 | Типичная разводка; CS5 — загрузочный вывод. Не использовать GPIO23 одновременно для LED и SPI. |
| RX / TX внешнего UART 3,3 В | GPIO17 TX / GPIO16 RX | Соединять перекрёстно; это пример отдельно выбранного UART, не USB–UART на GPIO1/3. |
| Аналоговый сигнал 0–3,3 В | GPIO34, ADC1 | Только вход, без внутренней подтяжки; диапазон и точность ADC зависят от attenuation и калибровки. |
