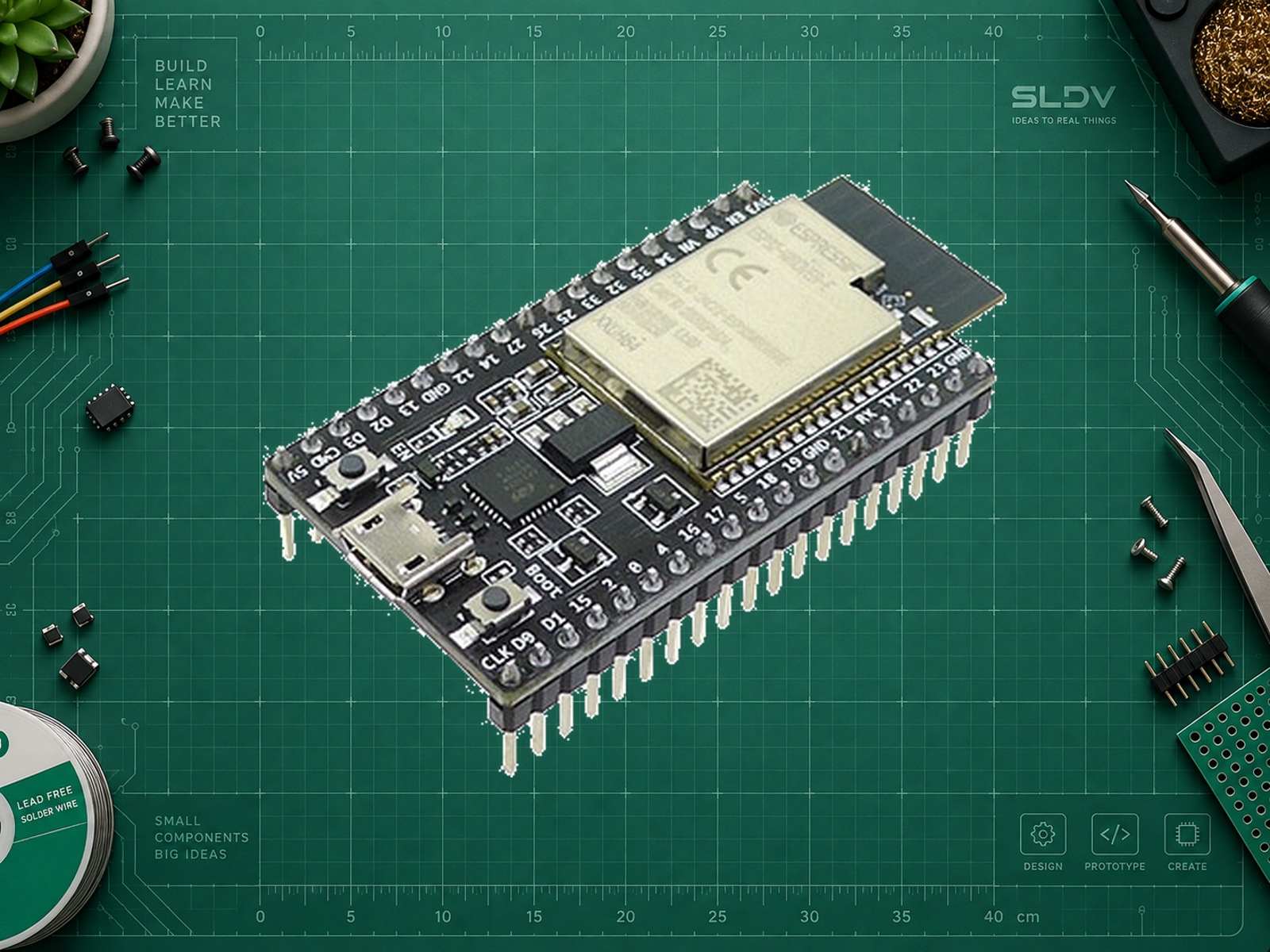

Espressif ESP32-DevKitC V4 · WROVER-E, 8 МБ Flash / 8 МБ PSRAM
Espressif Systems · ESP32-DevKitC-VE, V4, ESP32-WROVER-E
Плата с дополнительной памятью для проектов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-DevKitC-VE, V4, ESP32-WROVER-E
ESP32-DevKitC-VE — исполнение DevKitC V4 с модулем ESP32-WROVER-E и печатной антенной. Дополнительная PSRAM полезна для буферов изображений, аудио и сетевых данных, но не заменяет внутреннюю SRAM и не вся одинаково доступна для каждой операции.
Вариант VE отличается от DevKitC-32E на WROOM: у WROVER-E GPIO16 и GPIO17 заняты PSRAM. Линии GPIO6–11 связаны с Flash и также не подходят для внешней периферии. GPIO34–39 работают только как входы; из них на этой плате выведены 34, 35, 36 и 39.
USB служит для питания и UART-прошивки через мост; native USB отсутствует. Для PSRAM её нужно включить в настройках SDK, а фактически доступный объём проверить после загрузки. GPIO не допускают 5-вольтовых уровней.
Характеристики
- Модуль / микроконтроллер
- ESP32-WROVER-E
- Максимальная частота CPU
- 240 МГц
- Flash
- 8 МБ
- Внутренняя SRAM
- 520 КБ
- PSRAM
- 8 МБ
- Выведенные GPIO
- 24 пользовательских GPIO: 0–5, 12–15, 18,19,21–23,25–27,32–36,39. GPIO6–11 зарезервированы для Flash, GPIO16/17 для PSRAM. Это не число 38 физических контактов.
- Радиосвязь
- Wi-Fi 802.11b/g/n, 2,4 ГГц; Bluetooth 4.2 BR/EDR (Classic) и BLE.
- USB
- Micro-USB через USB–UART-мост
- Уровень логики
- 3.3 В
- Антенна
- Печатная PCB-антенна, без IPEX-варианта WROVER-IE
- PSRAM и адресация
- 8 МБ физически; доступность зависит от адресного окна/heap/himem и настроек ESP-IDF
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Плата: 5 В через USB или 5V/GND; альтернативно стабилизированные 3,3 В через 3V3/GND. Не смешивайте способы питания. GPIO: логика 3,3 В; 5 В на GPIO недопустимы.
ПРАКТИКА

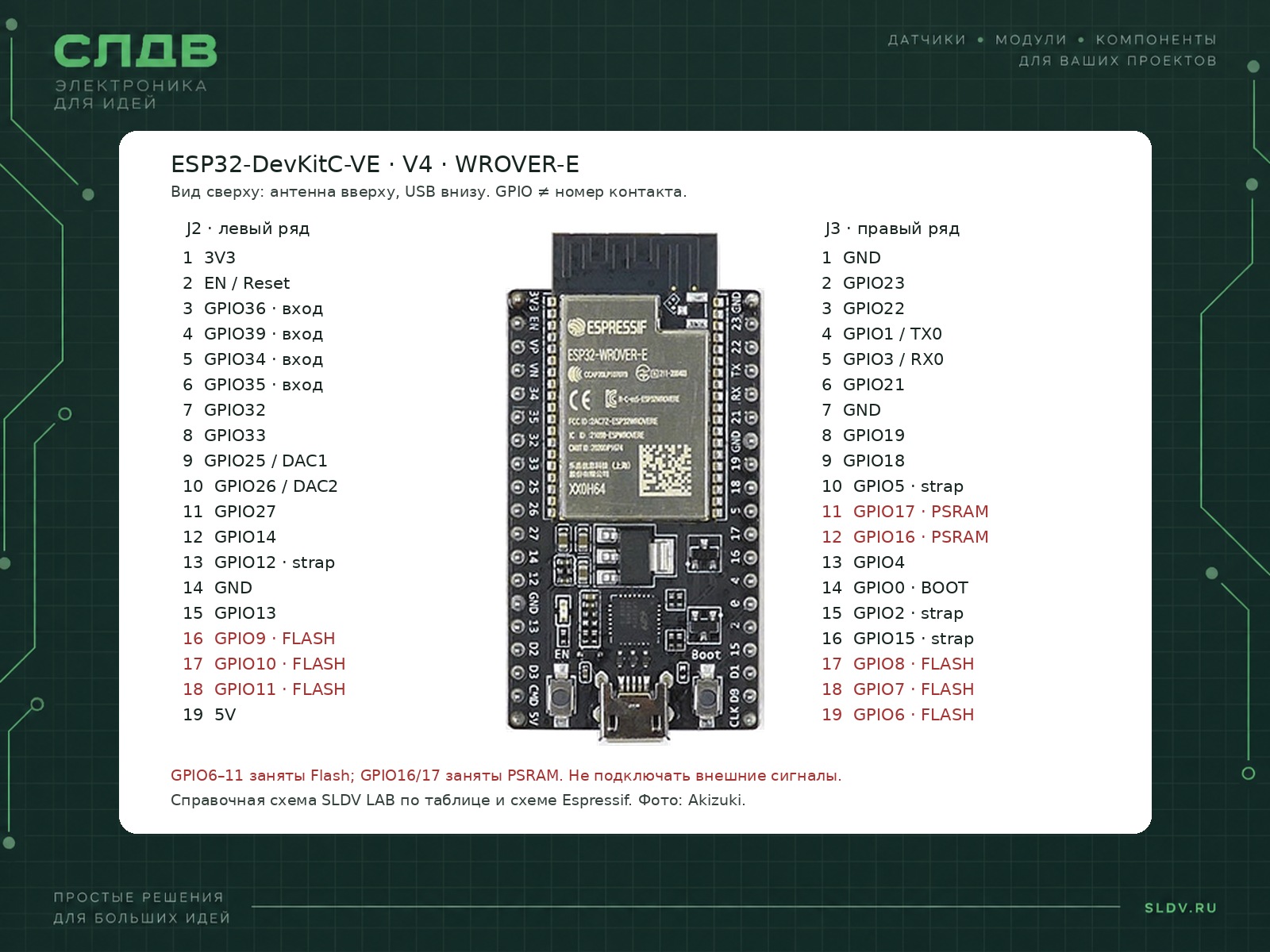

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Анод внешнего светодиода через резистор 1 кОм | GPIO25 | J2, контакт 9 (IO25). Не использовать GPIO16/17: это линии PSRAM. |
| Катод внешнего светодиода | GND | Общая земля. Светодиод и резистор не входят в плату. |
| Кабель данных компьютера | Micro-USB | В примере используйте единственный источник питания: USB. Внешние 5V/3V3 не подключать. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP32-DevKitC-VE, V4, ESP32-WROVER-E в мой проект. Сначала уточни маркировку модуля, ревизию платы, среду разработки и задачу. Не переноси GPIO других ESP32. Для стартового примера используй ESP-IDF v5.5.5, target esp32 и внешний светодиод на GPIO25 через 1 кОм к GND. Согласуй питание, загрузочный порт и объём Flash. Подготовь полный проект, обработку ошибок и порядок проверки. Отдельно проверь занятые USB/UART/LED/Flash/PSRAM линии и strapping pins. Не утверждай, что код проверен на устройстве. Для беспроводной части выбери поддерживаемый стек и проверь совместимость именно этого чипа.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- ESP-IDF
v5.5.5Версия API и target проверены по официальной документации. Компиляция и аппаратный тест в этой подготовке не выполнялись.
- Target
esp32idf.py set-target esp32
- Flash size
8 MBРазмер конкретного исполнения; выберите в Serial flasher config и согласуйте таблицу разделов.
- LED GPIO
25J2, контакт 9 (IO25). Не использовать GPIO16/17: это линии PSRAM.
- Serial monitor
115200Подключение через USB–UART; PORT замените фактическим последовательным портом.
main/main.c · внешний светодиод
cpp#include <stdint.h>
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_err.h"
#define LED_GPIO GPIO_NUM_25
void app_main(void)
{
const gpio_config_t config = {
.pin_bit_mask = 1ULL << LED_GPIO,
.mode = GPIO_MODE_OUTPUT,
.pull_up_en = GPIO_PULLUP_DISABLE,
.pull_down_en = GPIO_PULLDOWN_DISABLE,
.intr_type = GPIO_INTR_DISABLE
};
ESP_ERROR_CHECK(gpio_config(&config));
int level = 0;
while (1) {
ESP_ERROR_CHECK(gpio_set_level(LED_GPIO, level));
printf("External LED GPIO%d = %d\n", (int)LED_GPIO, level);
level = !level;
vTaskDelay(pdMS_TO_TICKS(500));
}
}Полный исходный файл приложения ESP-IDF v5.5.5 для ESP32-DevKitC-VE, V4, ESP32-WROVER-E; не автономный Arduino-скетч. Нужны два CMakeLists.txt ниже. GPIO25 подключается только к LED через 1 кОм. Код проверен по API, без компиляции и аппаратного запуска.
CMakeLists.txt · корень проекта
textcmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(board_led)Поместите рядом с каталогом main.
main/CMakeLists.txt
textidf_component_register(SRCS "main.c" INCLUDE_DIRS "." REQUIRES esp_driver_gpio)Драйвер GPIO входит в ESP-IDF; сторонние библиотеки не нужны.
Сборка, прошивка и проверка
textidf.py set-target esp32
idf.py menuconfig
idf.py build
idf.py -p PORT flash monitorВ menuconfig выберите указанный размер Flash. Затем проверьте мигание и строку состояния в консоли. При ESP_ERROR_CHECK приложение остановится с диагностикой. Если порт не найден, проверьте кабель данных, USB–UART и режим BOOT/RESET; не подключайте случайные GPIO к питанию.
