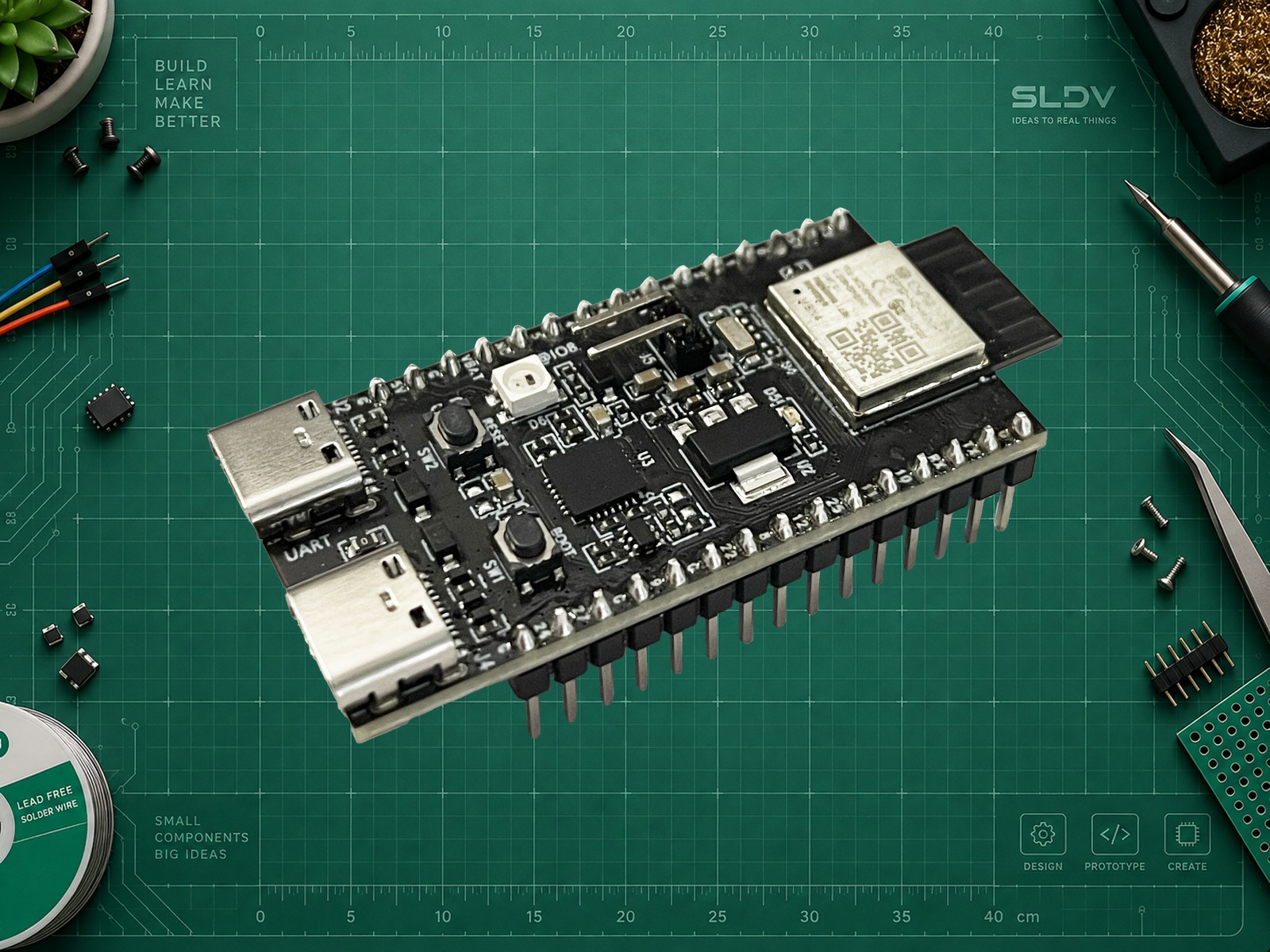

Espressif ESP32-H2-DevKitM-1-N4 · 4 МБ Flash
Espressif Systems · ESP32-H2-DevKitM-1-N4, с кварцем 32,768 кГц; схема v1.3
Плата для датчиков в сетях Thread и Zigbee
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-H2-DevKitM-1-N4, с кварцем 32,768 кГц; схема v1.3
ESP32-H2-DevKitM-1 предназначена для маломощных BLE-устройств и узлов IEEE 802.15.4. У ESP32-H2 нет Wi-Fi: для выхода Thread-сети в IP-сеть нужен совместимый пограничный маршрутизатор, а работа Zigbee требует соответствующего стека и координатора.
Здесь описано исполнение N4 с PCB-антенной и комплектация с установленным кварцем 32,768 кГц, соответствующая схеме v1.3 и партиям от PW-2024-02-0362. В этой комплектации последовательные резисторы к внешним GPIO13/14 не установлены, поэтому эти две линии недоступны на гребёнке по умолчанию. Старые платы без кварца имеют другую доступность этих выводов.
RGB LED использует GPIO8. USB Serial/JTAG служит для прошивки, консоли и отладки; это не USB OTG. Нельзя приписывать H2 Wi-Fi из характеристик похожих плат ESP32-C6.
Характеристики
- Модуль / микроконтроллер
- ESP32-H2-MINI-1
- Максимальная частота CPU
- 96 МГц
- Flash
- 4 МБ
- Внутренняя SRAM
- 320 КБ
- PSRAM
- 0 МБ
- Выведенные GPIO
- 17 доступных GPIO в комплектации от PW-2024-02-0362: GPIO0–5, GPIO8–12 и GPIO22–27. GPIO13/14 заняты кварцем 32,768 кГц и по умолчанию не подключены к гребёнке. 19 относится к ранней комплектации без кварца.
- Радиосвязь
- Bluetooth 5 LE и IEEE 802.15.4; Thread/Zigbee через соответствующие стеки. Wi-Fi и Bluetooth Classic отсутствуют.
- USB
- Два USB-C: USB–UART и USB Serial/JTAG
- Уровень логики
- 3.3 В
- Антенна
- Печатная PCB-антенна ESP32-H2-MINI-1
- Комплектация
- Установлен кварц 32,768 кГц; схема v1.3; от PW-2024-02-0362
- Интерфейс
- I²C, SPI, UART, Аналоговый, Bluetooth
- Питание модуля
- Плата: 5 В через USB или 5V/GND; альтернативно стабилизированные 3,3 В через 3V3/GND. Не смешивайте способы питания. GPIO: логика 3,3 В; 5 В на GPIO недопустимы.
ПРАКТИКА

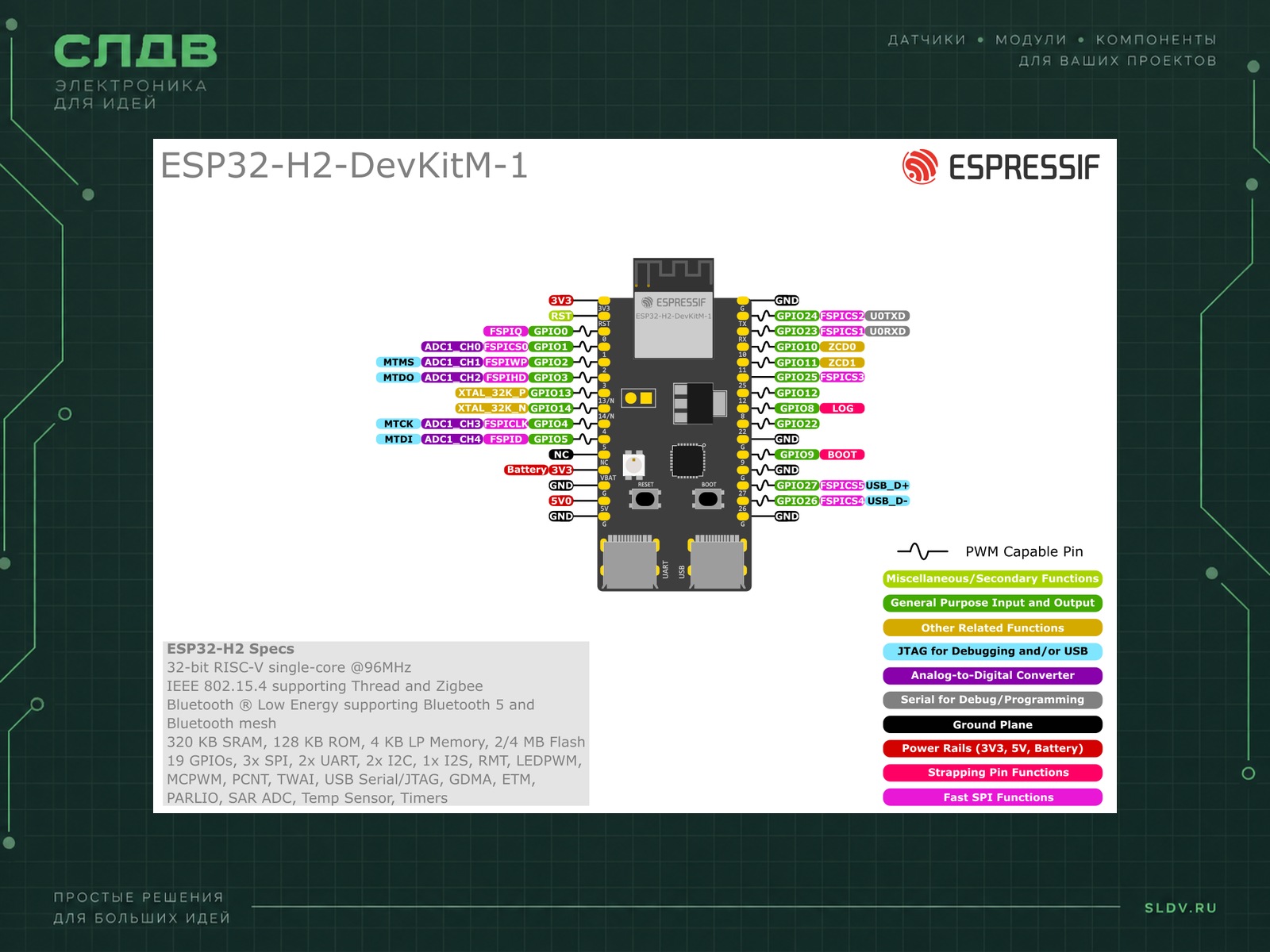

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Анод внешнего светодиода через резистор 1 кОм | GPIO10 | J3, контакт 4 (маркировка 10). Не зависит от изменения кварца на GPIO13/14. |
| Катод внешнего светодиода | GND | Общая земля. Светодиод и резистор не входят в плату. |
| Кабель данных компьютера | USB–UART USB-C | В примере используйте единственный источник питания: USB. Внешние 5V/3V3 не подключать. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP32-H2-DevKitM-1-N4, с кварцем 32,768 кГц; схема v1.3 в мой проект. Сначала уточни маркировку модуля, ревизию платы, среду разработки и задачу. Не переноси GPIO других ESP32. Для стартового примера используй ESP-IDF v5.5.5, target esp32h2 и внешний светодиод на GPIO10 через 1 кОм к GND. Согласуй питание, загрузочный порт и объём Flash. Подготовь полный проект, обработку ошибок и порядок проверки. Отдельно проверь занятые USB/UART/LED/Flash/PSRAM линии и strapping pins. Не утверждай, что код проверен на устройстве. Для беспроводной части выбери поддерживаемый стек и проверь совместимость именно этого чипа.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- ESP-IDF
v5.5.5Версия API и target проверены по официальной документации. Компиляция и аппаратный тест в этой подготовке не выполнялись.
- Target
esp32h2idf.py set-target esp32h2
- Flash size
4 MBРазмер конкретного исполнения; выберите в Serial flasher config и согласуйте таблицу разделов.
- LED GPIO
10J3, контакт 4 (маркировка 10). Не зависит от изменения кварца на GPIO13/14.
- Serial monitor
115200Подключение через USB–UART; PORT замените фактическим последовательным портом.
main/main.c · внешний светодиод
cpp#include <stdint.h>
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_err.h"
#define LED_GPIO GPIO_NUM_10
void app_main(void)
{
const gpio_config_t config = {
.pin_bit_mask = 1ULL << LED_GPIO,
.mode = GPIO_MODE_OUTPUT,
.pull_up_en = GPIO_PULLUP_DISABLE,
.pull_down_en = GPIO_PULLDOWN_DISABLE,
.intr_type = GPIO_INTR_DISABLE
};
ESP_ERROR_CHECK(gpio_config(&config));
int level = 0;
while (1) {
ESP_ERROR_CHECK(gpio_set_level(LED_GPIO, level));
printf("External LED GPIO%d = %d\n", (int)LED_GPIO, level);
level = !level;
vTaskDelay(pdMS_TO_TICKS(500));
}
}Полный исходный файл приложения ESP-IDF v5.5.5 для ESP32-H2-DevKitM-1-N4, с кварцем 32,768 кГц; схема v1.3; не автономный Arduino-скетч. Нужны два CMakeLists.txt ниже. GPIO10 подключается только к LED через 1 кОм. Код проверен по API, без компиляции и аппаратного запуска.
CMakeLists.txt · корень проекта
textcmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(board_led)Поместите рядом с каталогом main.
main/CMakeLists.txt
textidf_component_register(SRCS "main.c" INCLUDE_DIRS "." REQUIRES esp_driver_gpio)Драйвер GPIO входит в ESP-IDF; сторонние библиотеки не нужны.
Сборка, прошивка и проверка
textidf.py set-target esp32h2
idf.py menuconfig
idf.py build
idf.py -p PORT flash monitorВ menuconfig выберите указанный размер Flash. Затем проверьте мигание и строку состояния в консоли. При ESP_ERROR_CHECK приложение остановится с диагностикой. Если порт не найден, проверьте кабель данных, USB–UART и режим BOOT/RESET; не подключайте случайные GPIO к питанию.
