Espressif ESP32-S2-DevKitC-1-N8R2 — 8 МБ Flash / 2 МБ PSRAM
Espressif Systems · ESP32-S2-DevKitC-1-N8R2, ESP32-S2-SOLO-2, PCB-антенна
Wi-Fi плата для USB и сетевых проектов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-S2-DevKitC-1-N8R2, ESP32-S2-SOLO-2, PCB-антенна
ESP32-S2-DevKitC-1-N8R2 — точное исполнение Espressif с модулем SOLO-2 и печатной антенной. Оно отличается от ранних плат DevKitC-1 и DevKitC-1R с модулем SOLO. Выводы размещены на двух длинных гребёнках для макетирования.
Два USB-разъёма выполняют разные функции. USB–UART удобен для первого запуска и последовательного монитора; второй разъём подключён к USB OTG микроконтроллера. GPIO18 занят адресным RGB LED, GPIO19/20 используются прямым USB. GPIO46 — только вход. ESP32-S2 не поддерживает Bluetooth. Дополнительная PSRAM учитывается отдельно от внутренней SRAM.

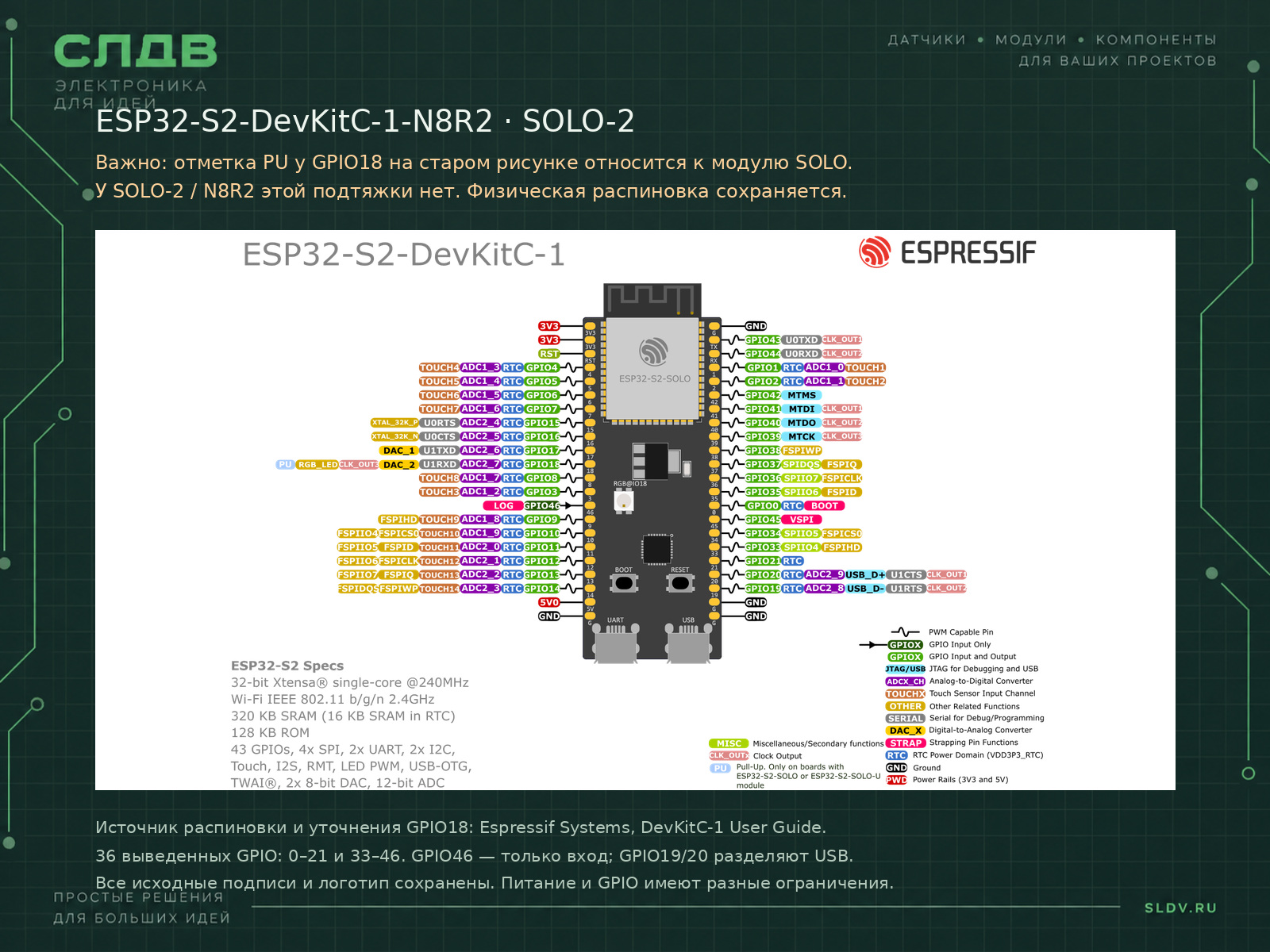

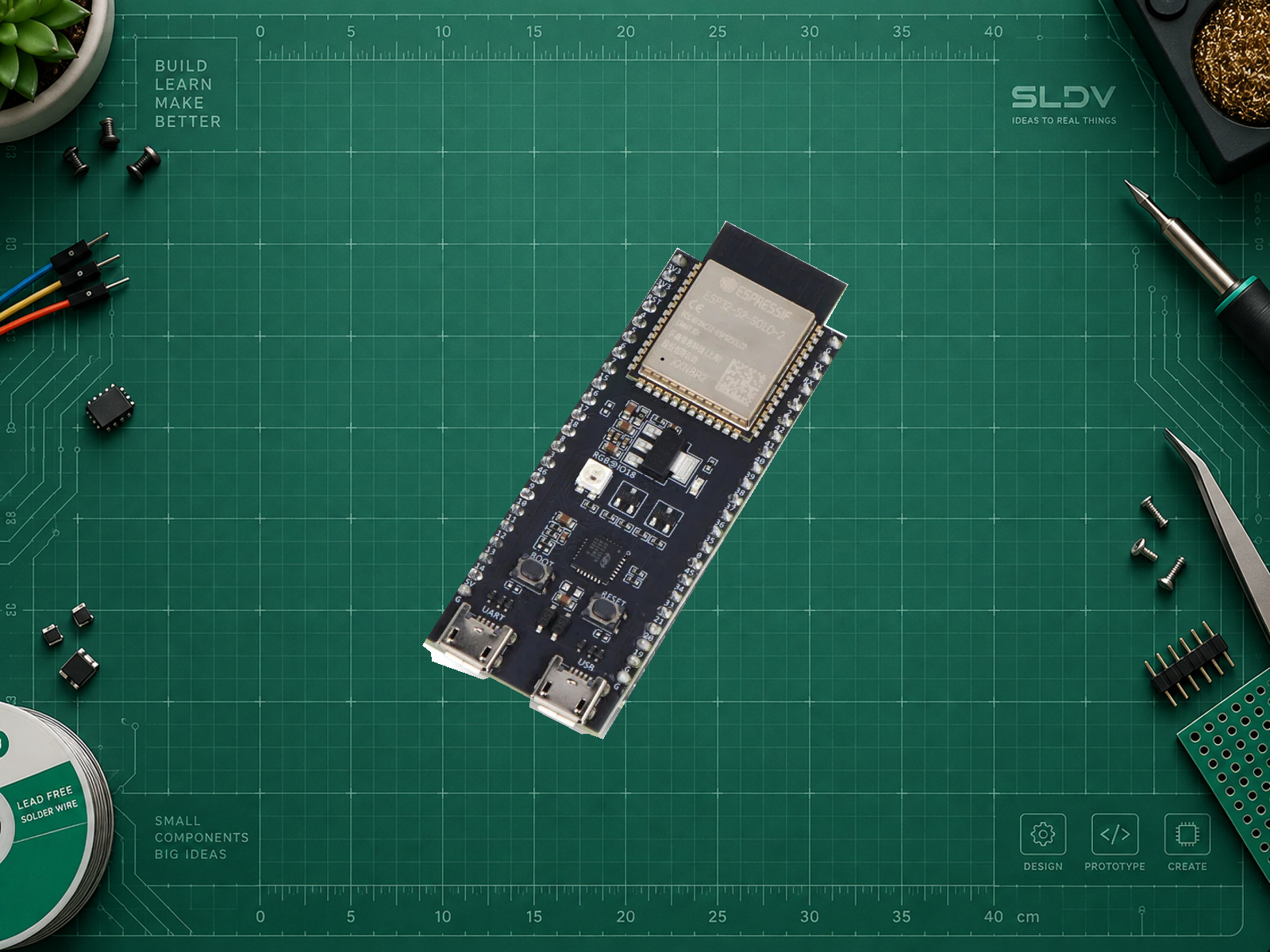

Фото точного SOLO-2 исполнения: Botland. Распиновка: Espressif Systems. Ссылки на первоисточники приведены в документации. Повторное использование медиа не объявлено свободным от прав; видимые маркировки сохранены.
Характеристики
- Ревизия PCB на фото
- Номер PCB-ревизии на фото не установлен
- GPIO на боковых разъёмах
- 36
- Ограничения выведенных GPIO
- GPIO0–21 и GPIO33–46; GPIO46 только вход, GPIO18 занят RGB LED, GPIO19/20 разделяют USB
- GPIO18 на SOLO-2
- У модуля SOLO-2 внешняя подтяжка GPIO18 отсутствует; отметка PU у GPIO18 в старом рисунке относится к SOLO
- Процессор
- Xtensa LX7, 32 бит, одно ядро
- Максимальная частота
- 240 МГц
- Flash
- 8 МБ
- Внутренняя SRAM
- 320 КБ
- PSRAM
- 2 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n
- Bluetooth
- Нет
- USB
- Два Micro-USB: USB–UART и прямой USB OTG
- Модуль
- ESP32-S2-SOLO-2 с печатной антенной
- Код заказа
- ESP32-S2-DevKitC-1-N8R2
- Встроенный индикатор
- Адресный RGB LED, GPIO18
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi
- Питание модуля
- Первый запуск: 5 В от USB через кабель с передачей данных. GPIO — логика 3,3 В; сигналы 5 В недопустимы. Не соединяйте независимые источники питания без проверки схемы платы. Допустимый ток внешней нагрузки зависит от источника, стабилизатора и потребления самой платы. Питание через USB, 5V/GND или 3V3/GND выбирается как один из взаимоисключающих способов. Подача 3,3 В обходит стабилизатор.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Внешний LED: анод через резистор 1 кОм | 4 / GPIO4 (J1.4) | Только для полного скетча ниже. Катод LED соедините с GND. |
| Внешний LED: катод | GND | Общая земля; внешний источник для этого теста не нужен. |
| Кабель USB с передачей данных | USB–UART Micro-USB | Питание и загрузка программы; не подавайте 5 В на GPIO. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP32-S2-DevKitC-1-N8R2, ESP32-S2-SOLO-2, PCB-антенна в проект. Сначала уточни ревизию и маркировку платы, среду и её версию, периферию, питание и задачу. Используй подтверждённые настройки этой карточки. Разделяй внутреннюю SRAM и PSRAM, характеристики чипа и реально доступные выводы платы. Подготовь схему, зависимости, полный минимальный пример с диагностикой и последовательность проверки. Проверь конфликты с USB, Flash, индикаторами, OLED и загрузочными GPIO. Не считай GPIO21/22 универсальными I²C для всех ESP32. Логика 3,3 В; отдельно проверь уровни подключаемых модулей. Для Arduino-ESP32 3.3.0 исходный тест — внешний LED на GPIO4, анод через 1 кОм, катод на GND. Объясни ограничения применённых API, не заявляй физический тест без фактической проверки.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino-ESP32
3.3.0Установите пакет esp32 by Espressif Systems указанной версии. API и наличие профиля сверены по исходникам; физическое тестирование не выполнялось.
- Плата в Arduino IDE
ESP32S2 Dev ModuleTools → Board. Настройки относятся только к описанной модели.
- Flash Size
8MBОбъём точного исполнения; схема разделов должна помещаться в этот объём.
- Вывод внешнего LED
GPIO4Анод LED через резистор 1 кОм к указанному GPIO, катод к GND. Подключайте при отключённом питании.
- Serial Monitor
115200Откройте порт платы. Для прямого USB может потребоваться выбрать порт заново после загрузки.
- USB CDC On Boot
DisabledВ этом примере используется USB–UART Micro-USB; CDC отключён.
- PSRAM
EnabledLOLIN-профили включают PSRAM; для ESP32S2 Dev Module включите вручную. Размер PSRAM не прибавляйте к SRAM.
Arduino-ESP32 3.3.0 · внешний светодиод
cpp#include <Arduino.h>
constexpr uint8_t kLedPin = 4;
void setup() {
pinMode(kLedPin, OUTPUT);
digitalWrite(kLedPin, LOW);
Serial.begin(115200);
delay(1500);
Serial.println("SLDV LAB: external LED test");
}
void loop() {
digitalWrite(kLedPin, HIGH);
Serial.println("LED on");
delay(500);
digitalWrite(kLedPin, LOW);
Serial.println("LED off");
delay(500);
}Полный скетч для ESP32-S2-DevKitC-1-N8R2, ESP32-S2-SOLO-2, PCB-антенна, Arduino-ESP32 3.3.0, профиль ESP32S2 Dev Module. Это внешний LED на 4 / GPIO4 (J1.4), не встроенный RGB и не OLED. Резистор 1 кОм обязателен. После загрузки ожидается мигание с периодом 1 с и сообщения в мониторе. Если порт не появляется, проверьте USB-кабель, настройку CDC и режим BOOT/RESET; если мигает без вывода, проверьте выбранный порт. API сверены по документации и исходникам; компиляция и проверка на физической плате не выполнялись.
