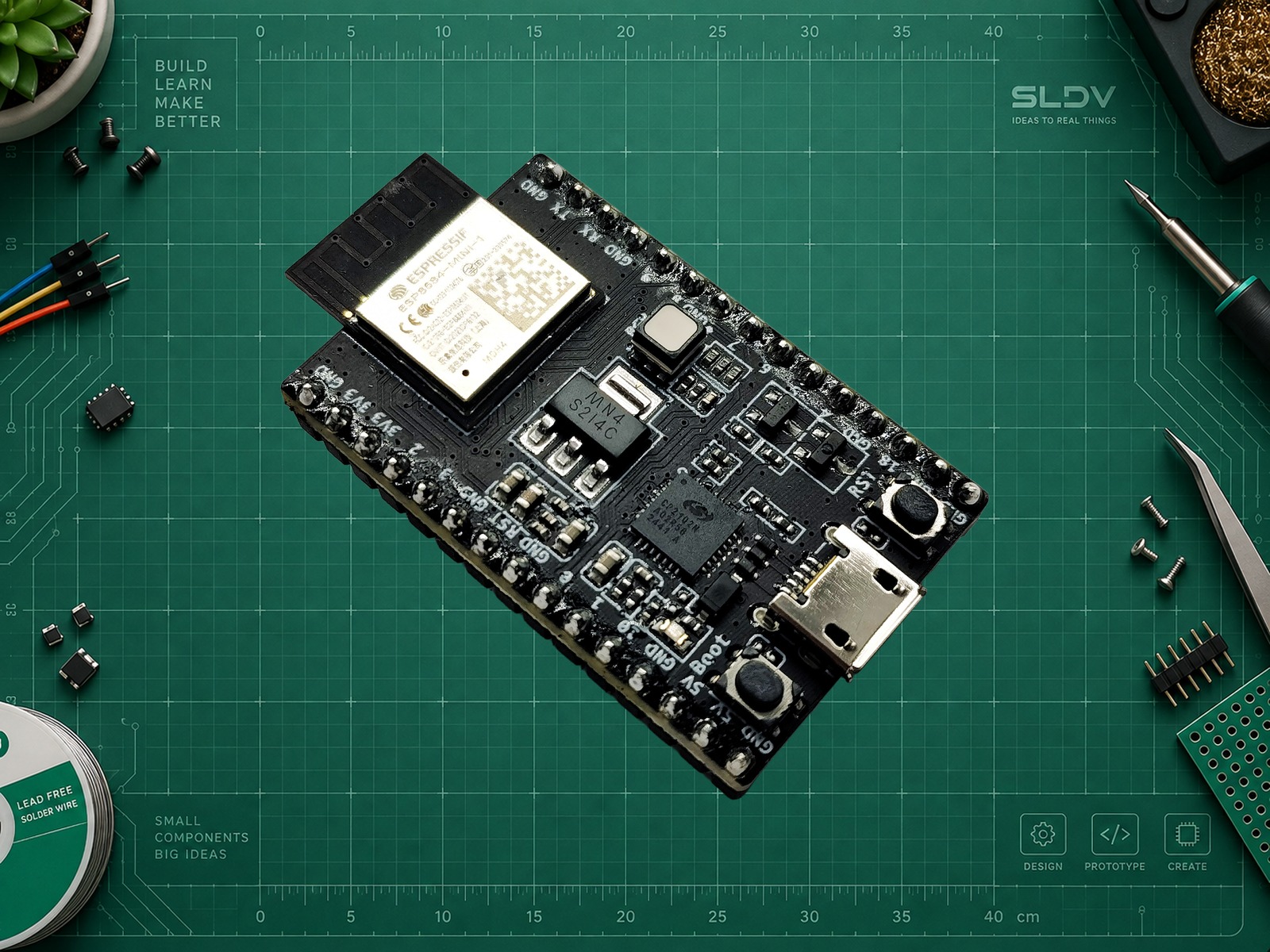

Espressif ESP8684-DevKitM-1-H4 · v1.1, 4 МБ Flash
Espressif Systems · ESP8684-DevKitM-1-H4, PCB v1.1
Плата для простых устройств с Wi-Fi и BLE
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP8684-DevKitM-1-H4, PCB v1.1
ESP8684-DevKitM-1 даёт доступ к семейству ESP32-C2 через модуль ESP8684-MINI-1. Описанное исполнение H4 использует 4 МБ Flash и печатную антенну; это не вариант MINI-1U с внешней антенной.
Здесь зафиксирована плата v1.1. У более новых поставок встречается H4X с другой ревизией кристалла; перед прошивкой проверяйте полное обозначение, версию чипа и поддерживаемую версию SDK. Номер платы v1.1 не равен номеру ревизии чипа.
Micro-USB работает через USB–UART-мост: собственного USB-контроллера у C2 нет. RGB LED управляется тремя обычными линиями GPIO0, GPIO1 и GPIO8, это не адресуемый светодиод. GPIO8 и GPIO9 влияют на запуск. Часть SRAM отведена под cache; объём свободной памяти приложения меньше указанного аппаратного объёма.
Характеристики
- Модуль / микроконтроллер
- ESP8684-MINI-1-H4
- Максимальная частота CPU
- 120 МГц
- Flash
- 4 МБ
- Внутренняя SRAM
- 272 КБ
- PSRAM
- 0 МБ
- Выведенные GPIO
- 14 линий: GPIO0–10, GPIO18–20. GPIO0/1/8 подключены к RGB LED; GPIO19/20 используются UART0. Flash-линии не считаются пользовательскими GPIO.
- Радиосвязь
- Wi-Fi 802.11b/g/n, 2,4 ГГц; Bluetooth 5 LE. Нет Bluetooth Classic и IEEE 802.15.4.
- USB
- Micro-USB через USB–UART-мост; native USB отсутствует
- Уровень логики
- 3.3 В
- SRAM и cache
- 272 КБ SRAM, включая 16 КБ cache; не 4 МБ RAM
- Кварц
- 26 МГц для описанной платы H4 по PCN Espressif
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Плата: 5 В через USB или 5V/GND; альтернативно стабилизированные 3,3 В через 3V3/GND. Не смешивайте способы питания. GPIO: логика 3,3 В; 5 В на GPIO недопустимы.
ПРАКТИКА

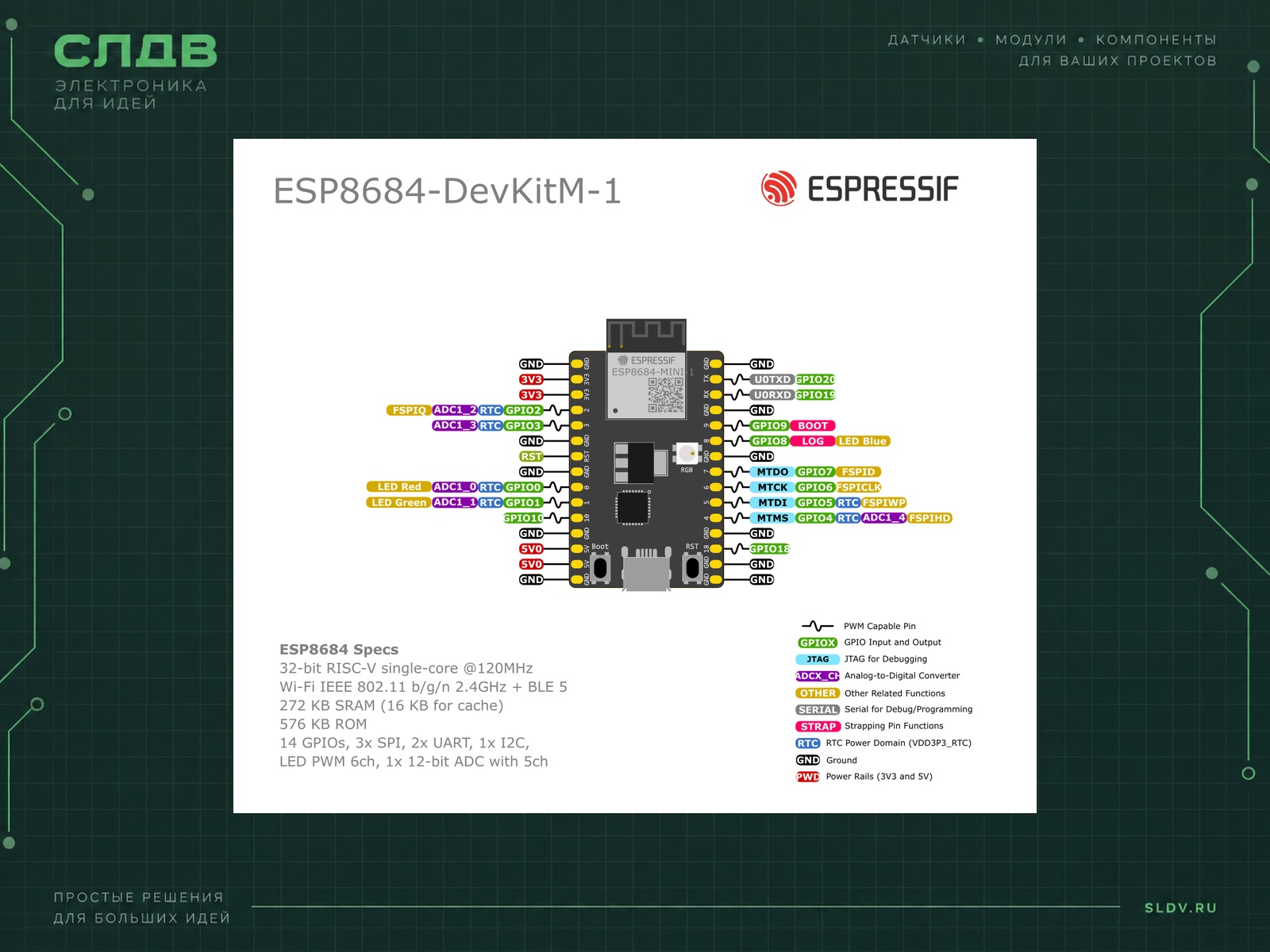

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Анод внешнего светодиода через резистор 1 кОм | GPIO10 | J1, контакт 11 (маркировка 10). Не GPIO8/9, которые участвуют в загрузке. |
| Катод внешнего светодиода | GND | Общая земля. Светодиод и резистор не входят в плату. |
| Кабель данных компьютера | Micro-USB | В примере используйте единственный источник питания: USB. Внешние 5V/3V3 не подключать. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP8684-DevKitM-1-H4, PCB v1.1 в мой проект. Сначала уточни маркировку модуля, ревизию платы, среду разработки и задачу. Не переноси GPIO других ESP32. Для стартового примера используй ESP-IDF v5.5.5, target esp32c2 и внешний светодиод на GPIO10 через 1 кОм к GND. Согласуй питание, загрузочный порт и объём Flash. Подготовь полный проект, обработку ошибок и порядок проверки. Отдельно проверь занятые USB/UART/LED/Flash/PSRAM линии и strapping pins. Не утверждай, что код проверен на устройстве. Для беспроводной части выбери поддерживаемый стек и проверь совместимость именно этого чипа.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- ESP-IDF
v5.5.5Версия API и target проверены по официальной документации. Компиляция и аппаратный тест в этой подготовке не выполнялись.
- Target
esp32c2idf.py set-target esp32c2
- Flash size
4 MBРазмер конкретного исполнения; выберите в Serial flasher config и согласуйте таблицу разделов.
- LED GPIO
10J1, контакт 11 (маркировка 10). Не GPIO8/9, которые участвуют в загрузке.
- Serial monitor
115200Подключение через USB–UART; PORT замените фактическим последовательным портом.
- Частота кварца
26 MHzДля описанной ESP8684-DevKitM-1-H4. Подтвердить по маркировке/схеме; не переносить автоматически на H4X.
main/main.c · внешний светодиод
cpp#include <stdint.h>
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_err.h"
#define LED_GPIO GPIO_NUM_10
void app_main(void)
{
const gpio_config_t config = {
.pin_bit_mask = 1ULL << LED_GPIO,
.mode = GPIO_MODE_OUTPUT,
.pull_up_en = GPIO_PULLUP_DISABLE,
.pull_down_en = GPIO_PULLDOWN_DISABLE,
.intr_type = GPIO_INTR_DISABLE
};
ESP_ERROR_CHECK(gpio_config(&config));
int level = 0;
while (1) {
ESP_ERROR_CHECK(gpio_set_level(LED_GPIO, level));
printf("External LED GPIO%d = %d\n", (int)LED_GPIO, level);
level = !level;
vTaskDelay(pdMS_TO_TICKS(500));
}
}Полный исходный файл приложения ESP-IDF v5.5.5 для ESP8684-DevKitM-1-H4, PCB v1.1; не автономный Arduino-скетч. Нужны два CMakeLists.txt ниже. GPIO10 подключается только к LED через 1 кОм. Код проверен по API, без компиляции и аппаратного запуска.
CMakeLists.txt · корень проекта
textcmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(board_led)Поместите рядом с каталогом main.
main/CMakeLists.txt
textidf_component_register(SRCS "main.c" INCLUDE_DIRS "." REQUIRES esp_driver_gpio)Драйвер GPIO входит в ESP-IDF; сторонние библиотеки не нужны.
Сборка, прошивка и проверка
textidf.py set-target esp32c2
idf.py menuconfig
idf.py build
idf.py -p PORT flash monitorВ menuconfig выберите указанный размер Flash; частоту кварца 26 МГц. Затем проверьте мигание и строку состояния в консоли. При ESP_ERROR_CHECK приложение остановится с диагностикой. Если порт не найден, проверьте кабель данных, USB–UART и режим BOOT/RESET; не подключайте случайные GPIO к питанию.
