Espressif ESP32-DevKitC V4 WROOM-32E — 4 МБ Flash
Espressif Systems · ESP32-DevKitC-32E V4, ESP32-WROOM-32E, 4 МБ Flash
Плата для Wi-Fi и Bluetooth-проектов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-DevKitC-32E V4, ESP32-WROOM-32E, 4 МБ Flash
ESP32-DevKitC V4 с WROOM-32E — плата Espressif для макетирования сетевых устройств. В этой карточке зафиксирован код заказа ESP32-DevKitC-32E с печатной антенной. Версии с WROOM-32UE, WROVER или SOLO имеют отличающиеся параметры и не заменяют это исполнение.
Штатный Micro-USB работает через USB–UART-мост. Он не предоставляет пользовательский USB OTG. Контакты CLK, D0, D1, D2, D3 и CMD заняты Flash и не подходят для обычного подключения периферии. GPIO34–39 работают только как входы; выведены GPIO34,35,36,39. GPIO16/17 доступны на WROOM-исполнении. Bluetooth поддерживает Classic и BLE. На плате нет универсально определённого пользовательского LED, поэтому пример использует внешний.

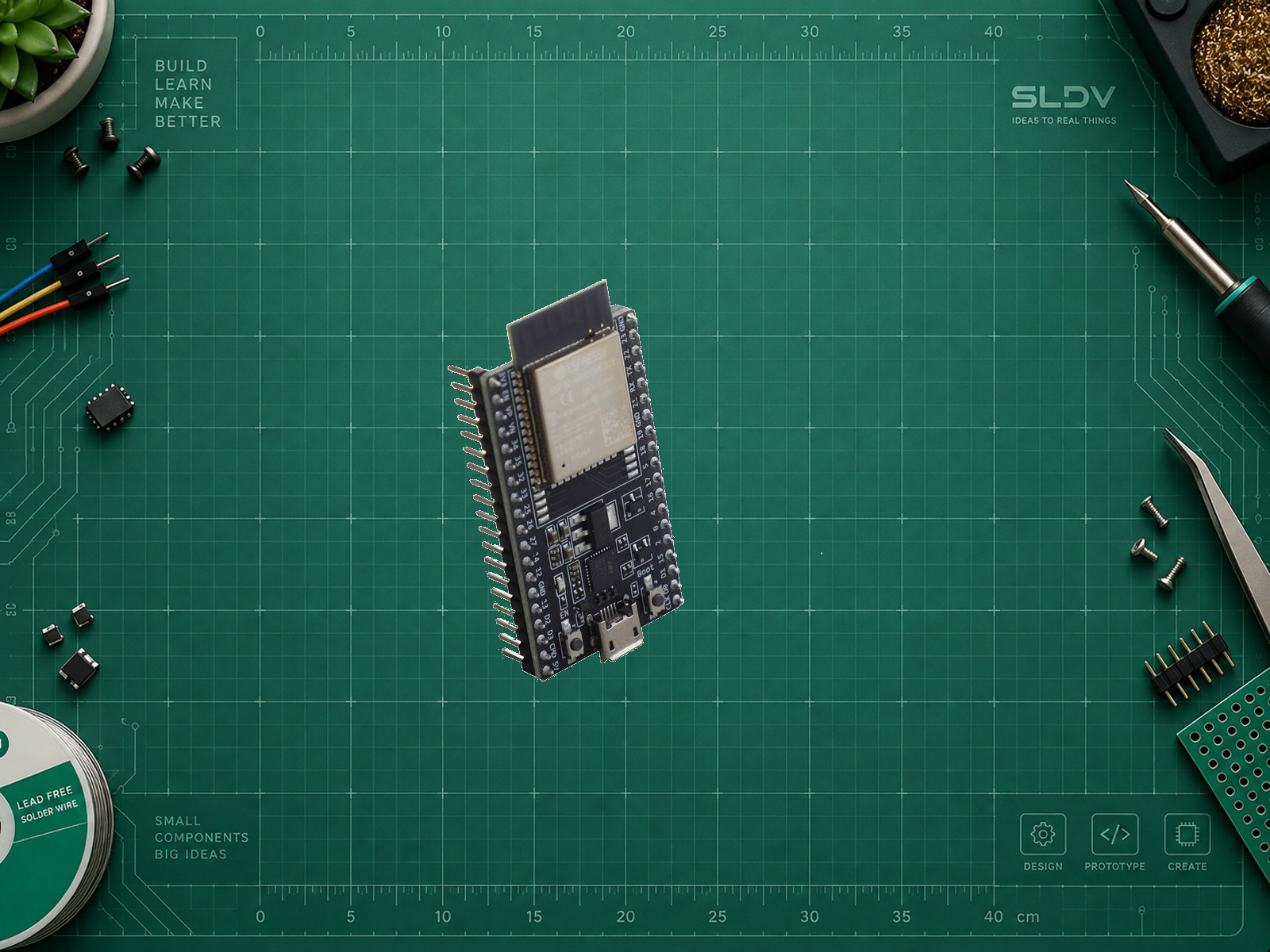

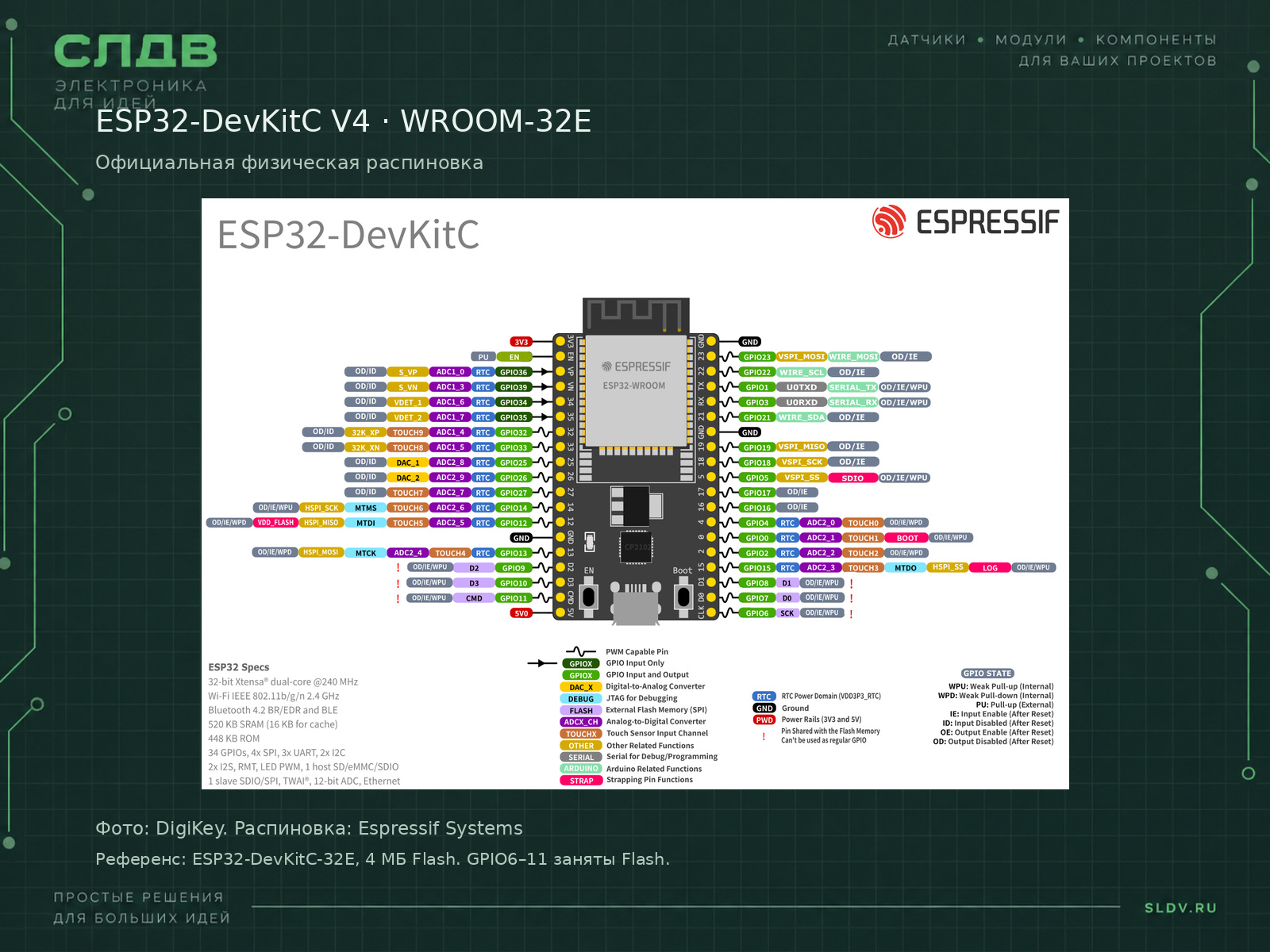

Фото точного ESP32-DevKitC-32E: DigiKey. Распиновка: Espressif Systems. Ссылки на первоисточники приведены в документации. Повторное использование медиа не объявлено свободным от прав; видимые маркировки сохранены.
Характеристики
- Пользовательские GPIO
- 26
- Контакты и GPIO
- 38 контактов, из них 32 линии GPIO; 6 линий GPIO6–11 заняты Flash, остаётся 26 пользовательских GPIO
- Процессор
- Xtensa LX6, 32 бит, два ядра
- Максимальная частота
- 240 МГц
- Flash
- 4 МБ
- Внутренняя SRAM
- 520 КБ
- PSRAM
- 0 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n
- Bluetooth
- 4.2 BR/EDR (Classic) и BLE
- USB
- Micro-USB через USB–UART; встроенного USB у ESP32 нет
- Модуль
- ESP32-WROOM-32E, PCB-антенна
- Код заказа
- ESP32-DevKitC-32E
- Ограничения выводов
- GPIO6–11 заняты Flash; GPIO34–39 только вход, GPIO37/38 не выведены
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Первый запуск: 5 В от USB через кабель с передачей данных. GPIO — логика 3,3 В; сигналы 5 В недопустимы. Не соединяйте независимые источники питания без проверки схемы платы. Допустимый ток внешней нагрузки зависит от источника, стабилизатора и потребления самой платы. Питание через USB, 5V/GND или 3V3/GND выбирается как один из взаимоисключающих способов. Подача 3,3 В обходит стабилизатор.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Внешний LED: анод через резистор 1 кОм | IO23 / GPIO23 (J3.2) | Только для полного скетча ниже. Катод LED соедините с GND. |
| Внешний LED: катод | GND | Общая земля; внешний источник для этого теста не нужен. |
| Кабель USB с передачей данных | Micro-USB | Питание и загрузка программы; не подавайте 5 В на GPIO. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать ESP32-DevKitC-32E V4, ESP32-WROOM-32E, 4 МБ Flash в проект. Сначала уточни ревизию и маркировку платы, среду и её версию, периферию, питание и задачу. Используй подтверждённые настройки этой карточки. Разделяй внутреннюю SRAM и PSRAM, характеристики чипа и реально доступные выводы платы. Подготовь схему, зависимости, полный минимальный пример с диагностикой и последовательность проверки. Проверь конфликты с USB, Flash, индикаторами, OLED и загрузочными GPIO. Не считай GPIO21/22 универсальными I²C для всех ESP32. Логика 3,3 В; отдельно проверь уровни подключаемых модулей. Для Arduino-ESP32 3.3.0 исходный тест — внешний LED на GPIO23, анод через 1 кОм, катод на GND. Объясни ограничения применённых API, не заявляй физический тест без фактической проверки.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino-ESP32
3.3.0Установите пакет esp32 by Espressif Systems указанной версии. API и наличие профиля сверены по исходникам; физическое тестирование не выполнялось.
- Плата в Arduino IDE
ESP32 Dev ModuleTools → Board. Настройки относятся только к описанной модели.
- Flash Size
4MBОбъём точного исполнения; схема разделов должна помещаться в этот объём.
- Вывод внешнего LED
GPIO23Анод LED через резистор 1 кОм к указанному GPIO, катод к GND. Подключайте при отключённом питании.
- Serial Monitor
115200Откройте порт платы. Для прямого USB может потребоваться выбрать порт заново после загрузки.
Arduino-ESP32 3.3.0 · внешний светодиод
cpp#include <Arduino.h>
constexpr uint8_t kLedPin = 23;
void setup() {
pinMode(kLedPin, OUTPUT);
digitalWrite(kLedPin, LOW);
Serial.begin(115200);
delay(1500);
Serial.println("SLDV LAB: external LED test");
}
void loop() {
digitalWrite(kLedPin, HIGH);
Serial.println("LED on");
delay(500);
digitalWrite(kLedPin, LOW);
Serial.println("LED off");
delay(500);
}Полный скетч для ESP32-DevKitC-32E V4, ESP32-WROOM-32E, 4 МБ Flash, Arduino-ESP32 3.3.0, профиль ESP32 Dev Module. Это внешний LED на IO23 / GPIO23 (J3.2), не встроенный RGB и не OLED. Резистор 1 кОм обязателен. После загрузки ожидается мигание с периодом 1 с и сообщения в мониторе. Если порт не появляется, проверьте USB-кабель, настройку CDC и режим BOOT/RESET; если мигает без вывода, проверьте выбранный порт. API сверены по документации и исходникам; компиляция и проверка на физической плате не выполнялись.
