О МОДУЛЕ
Что делает ESP32-S3-EYE-MB v2.1 + ESP32-S3-EYE-SUB v1.1

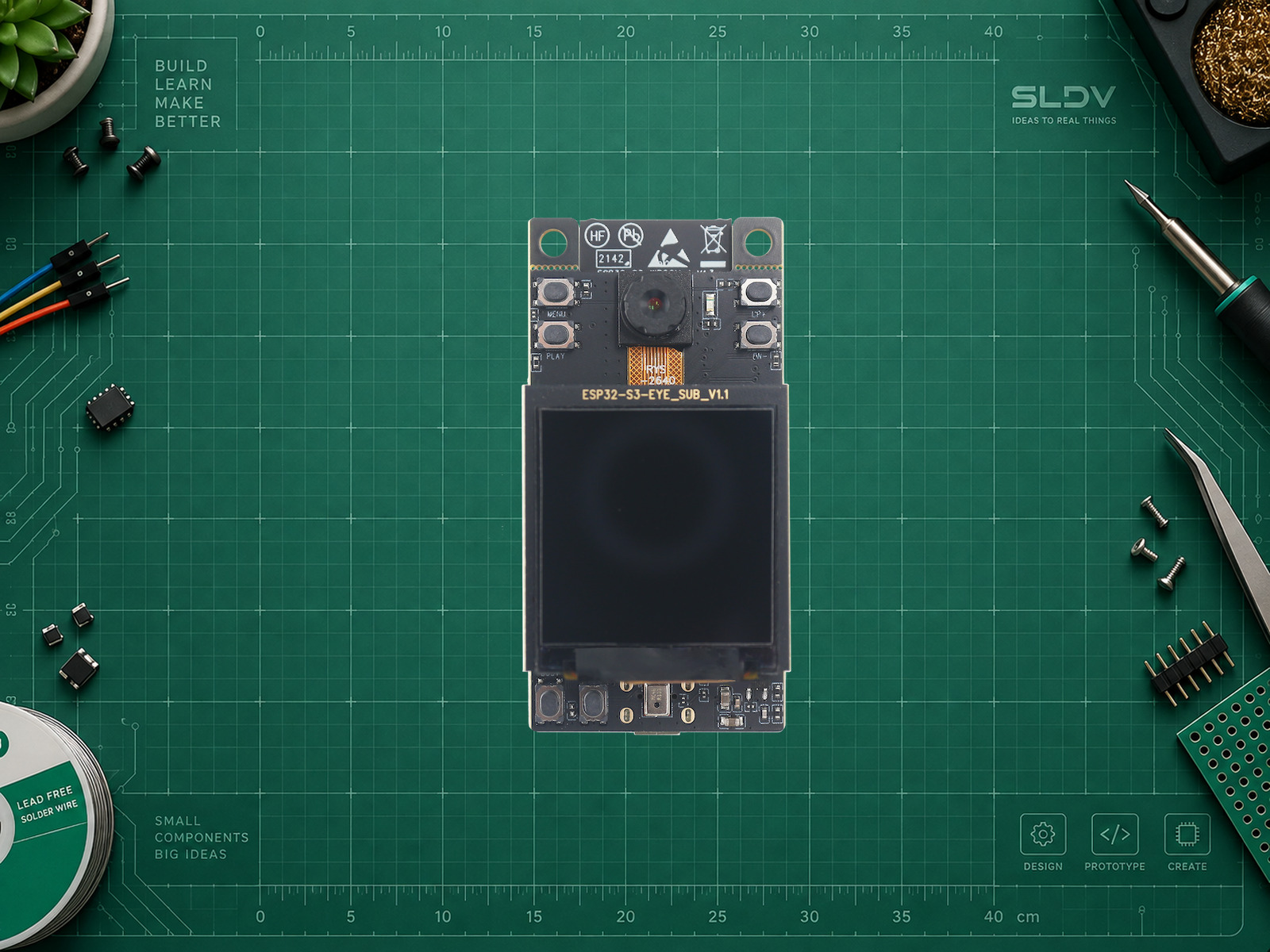

Комплект основной платы с камерой OV2640 и микрофоном и дочерней платы с дисплеем. Здесь описана ревизия ESP32-S3-EYE-MB v2.1, а не ESP-EYE на обычном ESP32. Для прикладных демонстраций производитель предлагает ESP-WHO.
В v2.2 добавлен защитный резистор R83 светодиода питания модуля и изменена маркировка. У v2.1 не устанавливайте GPIO3 в высокий уровень: это может повредить индикатор питания. Большинство выводов занято встроенной периферией; плату не следует трактовать как универсальный DevKit с полностью свободными GPIO.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 8 МБ
- Внешняя / корпусная PSRAM
- 8 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- Камера
- OV2640, 2 Мп
- Дисплей
- 1,3″, SPI
- Модуль
- ESP32-S3-WROOM-1, 8 МБ Flash / 8 МБ Octal PSRAM
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через Micro-USB. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Micro-USB | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера диагностики памяти. |

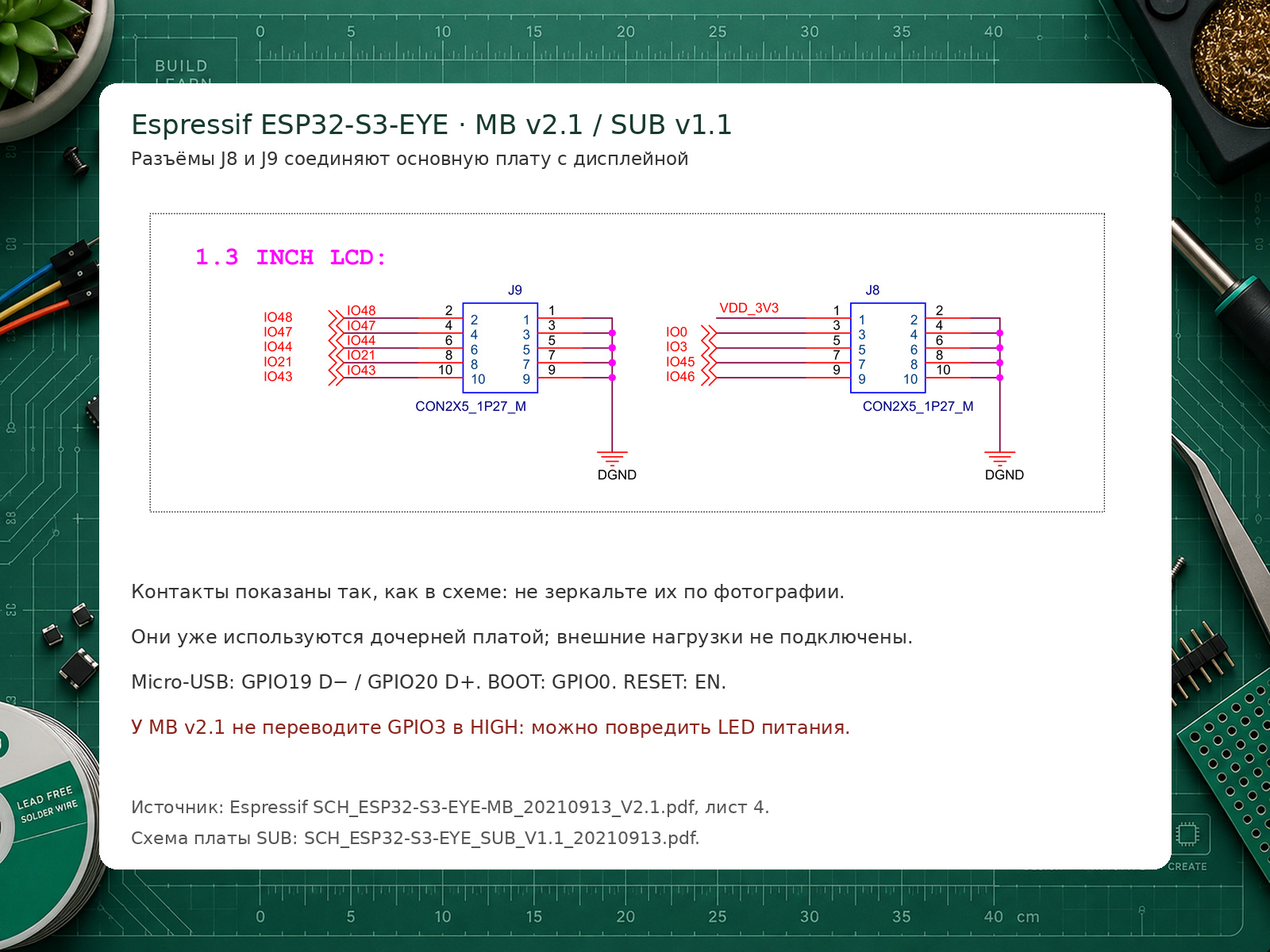

| Micro-USB D− / D+ | GPIO19 / GPIO20 | Нативный USB; отдельного USB–UART моста нет. |
| BOOT / RST | GPIO0 / EN | При циклических перезапусках удерживать BOOT, нажать RST, отпустить RST, затем BOOT. |
| LED питания модуля, v2.1 | GPIO3 | Не переводить в HIGH; GPIO3 в примере не используется. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Espressif ESP32-S3-EYE v2.1 — 8 МБ Flash / 8 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 3.3.0Зафиксированная версия статической сверки API.
- Board
ESP32S3 Dev ModuleВыбрать в Tools → Board.
- Flash Size
8MBФизическая Flash; таблица разделов выбирается отдельно.
- Flash Mode
QIO 80MHzДля указанного исполнения ESP32-S3.
- PSRAM
OPI PSRAMПамять должна быть включена перед сборкой.
- USB CDC On Boot
EnabledВывод Serial через нативный USB; требуется кабель с передачей данных.
Первый запуск: диагностика Flash и PSRAM
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1500);
}
void loop() {
const uint32_t flash = ESP.getFlashChipSize();
const uint32_t psram = ESP.getPsramSize();
Serial.printf("Flash: %lu bytes; PSRAM heap: %lu bytes\n",
(unsigned long)flash, (unsigned long)psram);
if (flash != 8UL * 1024UL * 1024UL) {
Serial.println("Check board model and Flash Size setting");
}
if (psram == 0) {
Serial.println("PSRAM unavailable: check board profile and PSRAM mode");
}
delay(3000);
}
Полный отдельный .ino для перечисленных настроек, монитор 115200. getPsramSize() показывает доступный ядру общий PSRAM heap, который может быть меньше номинала. Это не тест всех ячеек памяти. При пустом выводе проверьте порт, кабель, CDC и нажмите RESET. API сверено по Arduino-ESP32 3.3.0; компиляция и аппаратное испытание не выполнялись.
