Круглый TFT Adafruit 6178 GC9A01A 1,28″ с отдельной гребёнкой

GC9A01 1.28″ Round TFT — Adafruit 6178 (GC9A01A)

Adafruit · 6178 — Adafruit 6178 (GC9A01A)

Цветной SPI-экран для меню, графиков и панели показаний.

Автор: SLDV LAB

Опубликовано 6 октября 2026 г. · Обновлено 6 октября 2026 г.

СложностьЛегко

Точный модуль Adafruit 6178 Распиновка и режим интерфейса

Проекты с компонентом

О МОДУЛЕ

Что делает 6178 — Adafruit 6178 (GC9A01A)

Adafruit 6178 — круглый IPS-TFT на GC9A01A с microSD и разъёмом EYESPI. Он подходит для циферблатов, круговых шкал и компактных интерфейсов. Плата содержит регулятор и преобразователи уровней; эти свойства не следует приписывать всем круглым экранам с похожим названием.

Программная область изображения квадратная, но углы скрыты за круглой границей панели. Размещайте важный текст ближе к центру. Сам экран не содержит сенсорного ввода. Драйвер GC9A01A следует выбирать явно: похожий ST7789 не является взаимозаменяемой инициализацией.

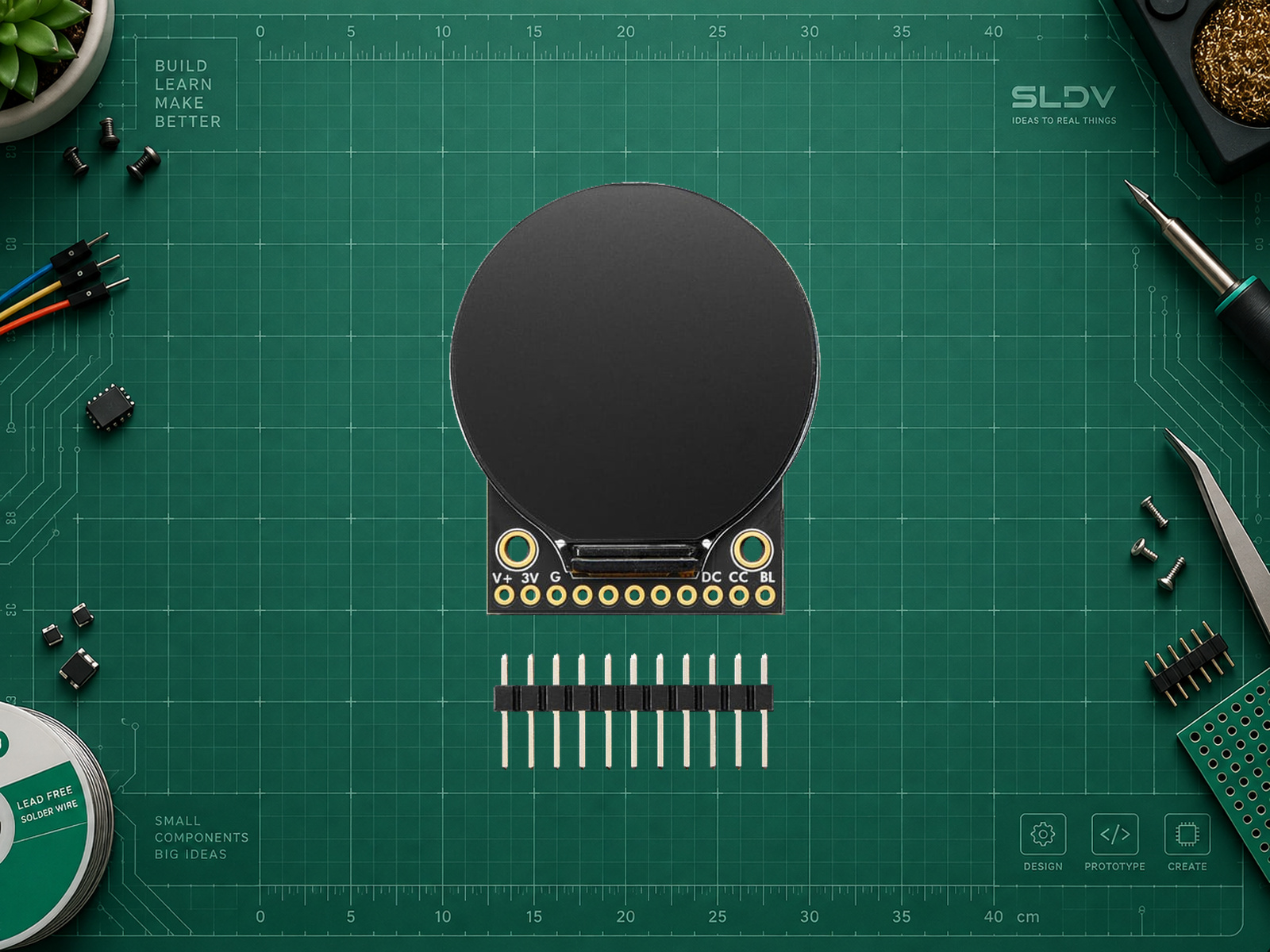

На фото Adafruit 6178 GC9A01A 1,28″ с microSD и EYESPI, рядом отдельная комплектная гребёнка. Adafruit 6178 GC9A01A 1.28-inch. Фото: Liz Clark. Оригинал: https://learn.adafruit.com/assets/135091 . Лицензия фотографии: CC BY-SA 3.0, http://creativecommons.org/licenses/by-sa/3.0/ . Изменения: Удалён исходный фон вокруг дисплея, комплектного разъёма и в видимых просветах отверстий. Пропорциональное масштабирование, размещение на предоставленном фоне и JPEG-сжатие. Геометрия, цвет, маркировка и видимые детали не перерисовывались. Адаптация фотографии распространяется по той же лицензии.

Схема распиновки

Авторская распиновка SLDV LAB: Adafruit 6178. 1,28″ 240×240 · с microSD и EYESPI · экран к вам, разъём снизу. Номера обозначают позиции на рисунке. Другие платы на том же контроллере требуют отдельной проверки.

Источники: 1, 2. Авторская схема SLDV LAB по фактам документации.

Характеристики

Контроллер: GC9A01A
Разрешение: 240 × 240
Диагональ: 1.28 дюйм
Интерфейс примера: 4-проводный SPI
Формат цвета в примере: RGB565, 16 бит
Питание модуля: VIN/VCC: 3,3–5 В; входная логика 3,3/5 В благодаря преобразователям уровней именно этой платы Adafruit. В примере Arduino UNO R3: 5 В.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
VIN / VCC / 3-5V	5V	Arduino UNO R3 (ATmega328P), 5 В
GND / G	GND	Общая земля
SCK / SCLK / CLK / CL	D13	Аппаратный SCK Arduino UNO R3
MOSI / SI	D11	Аппаратный MOSI Arduino UNO R3
TFT_CS / CS / TC	D10	Arduino UNO R3 (ATmega328P), 5 В
D/C / DC	D8	Arduino UNO R3 (ATmega328P), 5 В
RST	D9	Arduino UNO R3 (ATmega328P), 5 В
SDCS / Card CS / CC	D4	Держать HIGH: microSD в этом примере не используется
MISO / SO	Не подключать	Чтение карты и регистров TFT в примере не используется
Lite / BL	Не подключать	На выбранной плате подтянут к высокому уровню; подсветка включена

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги подключить GC9A01 1.28″ Round TFT — Adafruit 6178 (GC9A01A). Сначала уточни плату, среду разработки, точный модуль и нужный интерфейс. Пример карточки относится к Adafruit 6178: не переноси его питание, распиновку, смещения или последовательность запуска на любой GC9A01A. Подготовь зависимости, полный пример и проверку текста, RGB-полос и ориентации. Проверь CS, DC, RST, подсветку и выбранный режим SPI; объясни, что функция инициализации сама по себе не доказывает присутствие экрана. Для microSD нужна отдельная линия CS и согласованная работа SPI.

Библиотеки

ArduinoAdafruit GC9A01A 1.1.1 ArduinoAdafruit GFX ArduinoAdafruit BusIO

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Библиотека: Adafruit GC9A01A 1.1.1
Установить в Arduino Library Manager вместе с зависимостями.
Заголовок: #include <Adafruit_GC9A01A.h>
Драйвер выбранного контроллера, дополнительно Adafruit_GFX.h и SPI.h.
Конструктор: Adafruit_GC9A01A tft(10, 8, 9);
Аргументы CS, DC, RST; аппаратные SCK/MOSI на UNO R3 находятся на D13/D11.
Инициализация: tft.begin();
Настройка относится к выбранному исполнению панели.
Отключение microSD: digitalWrite(4, HIGH);
SDCS подключён к D4 и заранее настроен как OUTPUT.

Arduino UNO R3: цветовая проба и время работы

cpp

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_GC9A01A.h>
Adafruit_GC9A01A tft(10, 8, 9); // CS, DC, RST
const uint8_t SD_CS = 4;

void setup() {
  Serial.begin(115200);
  pinMode(SD_CS, OUTPUT);
  digitalWrite(SD_CS, HIGH);
  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(0x0000);
  tft.drawCircle(120, 120, 110, 0x07E0);
  tft.setTextSize(2);
  tft.setTextColor(0xFFFF, 0x0000);
  tft.setCursor(66, 90);
  tft.print(F("SLDV LAB"));
  tft.fillCircle(90, 150, 10, 0xF800);
  tft.fillCircle(120, 150, 10, 0x07E0);
  tft.fillCircle(150, 150, 10, 0x001F);
  Serial.println(F("Check image, colors and wiring on the screen"));
}
void loop() {
  tft.setCursor(80, 115);
  tft.print(millis() / 1000UL);
  tft.print(F(" s   "));
  delay(1000);
}

Полный скетч для Arduino UNO R3, Arduino AVR Boards 1.8.6 и Adafruit GC9A01A 1.1.1. API сверено с официальными исходниками, аппаратный тест не выполнялся. Текст и круг должны находиться по центру. Чёрные углы квадратного буфера физически не видны, это нормальная форма панели. Если подсветка есть, а графики нет, проверьте GC9A01A-драйвер, CS, DC и reset.
