Generic ESP32 DevKit 30-pin CH340C USB-C — 4 МБ Flash
Без бренда; производитель платы не установлен · ESP-WROOM-32, 30-pin, CH340C, USB-C; референс ARD-ESP32-30P-USBC-CH340
Плата для беспроводных учебных проектов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP-WROOM-32, 30-pin, CH340C, USB-C; референс ARD-ESP32-30P-USBC-CH340

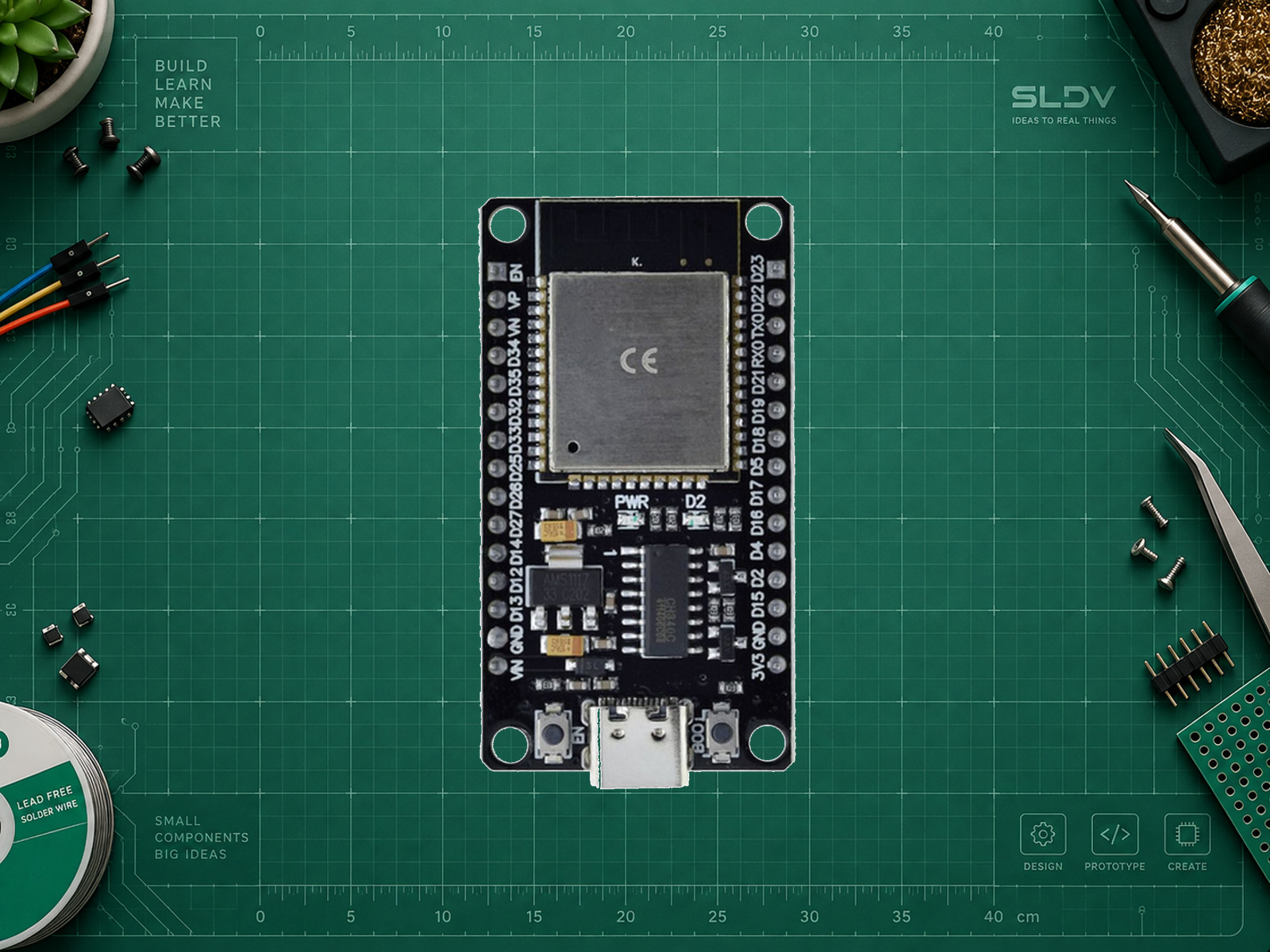

Эта карточка описывает конкретный безымянный референс поставщика Lewandowscy/100Hz: ARD-ESP32-30P-USBC-CH340. На фотографии видны USB-C, мост с маркировкой CH340C и два ряда по 15 контактов. Изготовитель готовой платы не установлен. Обозначение ESP-WROOM-32 и память подтверждены карточкой поставщика; логотип Espressif на экране модуля не заявляется.
Под похожим названием DevKit продаются платы с другими мостами, разъёмами и разводкой. Сравните свой экземпляр с референсным фото перед подключением. GPIO34, GPIO35, VP/GPIO36 и VN/GPIO39 работают только на вход; внутренние подтяжки у них отсутствуют. GPIO0 связан с BOOT и не выведен на боковые гребёнки. USB работает через CH340C и UART0. Bluetooth поддерживает Classic и BLE. Выведенные GPIO2, GPIO5, GPIO12 и GPIO15 участвуют в strapping-конфигурации; внешние нагрузки не должны менять требуемые уровни при сбросе.

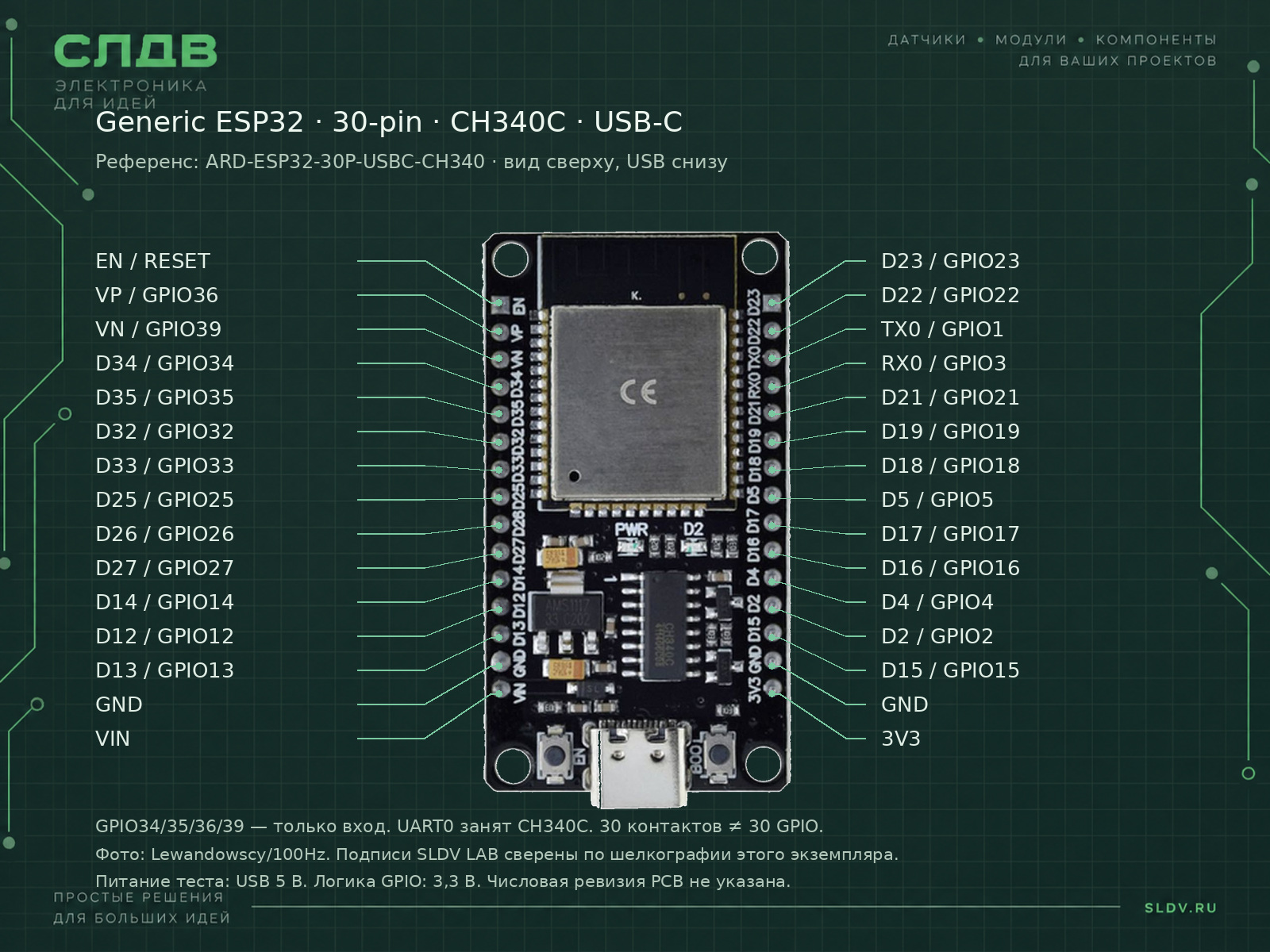

Распиновка в галерее подготовлена по читаемой шелкографии именно этого фото. В текстовой таблице поставщика есть лишний GND в начале правого ряда; он не перенесён. Номинальное подключение питания в примере ограничено USB 5 В.
Фото: Lewandowscy/100Hz. Лицензия повторного использования не установлена. Реальные детали и маркировки сохранены; перепубликация не означает очистку прав.
Характеристики
- Антенна
- Печатная PCB-антенна; видна на референсном фото и указана поставщиком
- Процессор
- Xtensa LX6, 32 бит, два ядра
- Максимальная частота
- 240 МГц
- Flash
- 4 МБ
- Внутренняя SRAM
- 520 КБ
- PSRAM
- 0 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n
- Bluetooth
- 4.2 BR/EDR (Classic) и BLE
- USB
- USB Type-C через CH340C; прямого USB микроконтроллера нет
- Модуль по данным поставщика
- ESP-WROOM-32; подлинность изготовителя модуля не устанавливалась
- Выбранный референс
- ARD-ESP32-30P-USBC-CH340, EAN 5902037731382
- Ревизия PCB
- Числовая ревизия и изготовитель не указаны; привязка к фотографии конкретного SKU
- Физические контакты
- 30
- Выведенные GPIO
- 25
- USB–UART-мост
- CH340C; маркировка читается на фото
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Первый запуск: 5 В через USB-C, кабель с передачей данных. Логика GPIO 3,3 В; сигналы 5 В недопустимы. Не соединяйте независимые источники USB и VIN одновременно. Поставщик заявляет расширенный диапазон VIN, но схема и тепловые ограничения конкретной ревизии не опубликованы: без их проверки используйте USB. Не считайте максимальный ток стабилизатора допустимым током внешней нагрузки.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Внешний LED: анод через резистор 1 кОм | D23 / GPIO23 | Только для полного скетча ниже. Катод LED соедините с GND. |
| Внешний LED: катод | GND | Общая земля; внешний источник для этого теста не нужен. |
| Кабель USB с передачей данных | USB Type-C | Питание и загрузка программы; не подавайте 5 В на GPIO. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать безымянную ESP32 DevKit 30-pin с CH340C и USB-C, референс ARD-ESP32-30P-USBC-CH340. Сначала сравни фото моего экземпляра с референсом, уточни среду, версию, периферию, питание и задачу. Не называй производителя платы Espressif и не переноси параметры DevKitC V4 или CP2102-исполнения. Arduino-ESP32 3.3.0: ESP32 Dev Module, Flash 4MB. Начальный тест — внешний LED на D23/GPIO23 через 1 кОм, катод на GND, питание 5 В USB-C. Для обмена используй явные GPIO, диагностируй ошибки и тайм-ауты. UART0 занят CH340C; GPIO34/35/36/39 только на вход без подтяжек. GPIO0 выведен на BOOT, но не на боковой разъём. Не подавай 5 В на GPIO; неизвестный диапазон VIN не обобщай. Дай полный минимальный пример и проверку без неподтверждённых физических тестов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino-ESP32
3.3.0Установите пакет esp32 by Espressif Systems указанной версии. API и наличие профиля сверены по исходникам; физическое тестирование не выполнялось.
- Плата в Arduino IDE
ESP32 Dev ModuleTools → Board. Настройки относятся только к описанной модели.
- Flash Size
4MBОбъём точного исполнения; схема разделов должна помещаться в этот объём.
- Вывод внешнего LED
GPIO23Анод LED через резистор 1 кОм к D23/GPIO23, катод к GND. Подключать при выключенном питании.
- Serial Monitor
115200Откройте последовательный порт CH340C платы со скоростью 115200. При отсутствии порта проверьте USB-кабель с передачей данных и драйвер CH340.
Arduino-ESP32 3.3.0 · внешний светодиод
cpp#include <Arduino.h>
constexpr uint8_t kLedPin = 23;
void setup() {
pinMode(kLedPin, OUTPUT);
digitalWrite(kLedPin, LOW);
Serial.begin(115200);
delay(1500);
Serial.println("SLDV LAB: external LED test");
}
void loop() {
digitalWrite(kLedPin, HIGH);
Serial.println("LED on");
delay(500);
digitalWrite(kLedPin, LOW);
Serial.println("LED off");
delay(500);
}Полный скетч для референса ARD-ESP32-30P-USBC-CH340, Arduino-ESP32 3.3.0, ESP32 Dev Module, Flash 4MB. Внешний LED подключён к D23/GPIO23 через 1 кОм, катод на GND. USB-C обслуживает CH340C, отдельная настройка USB CDC не нужна. Ожидается мигание с периодом 1 с; Serial Monitor 115200. При отсутствии порта проверьте кабель с данными и драйвер WCH; при зависании загрузки удерживайте BOOT и кратко нажмите EN. API сверены; компиляция и физические испытания не выполнялись.
