GUITION ESP32-2424S012N-I: ESP32-C3 и круглый дисплей 1,28″
GUITION / Shenzhen Jingcai Intelligent · ESP32-2424S012N-I (без сенсора)
Плата ESP32-C3 с круглым IPS-дисплеем GC9A01 240×240, Wi-Fi, Bluetooth LE и USB-C. Исполнение без сенсорного ввода.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-2424S012N-I (без сенсора)
ESP32-2424S012N-I — компактная плата GUITION со встроенным круглым дисплеем и микроконтроллером ESP32-C3. Она подходит для часов, небольших индикаторов, беспроводных панелей состояния и собственных интерфейсов. Отдельная Arduino или ESP32 для управления экраном не нужна.

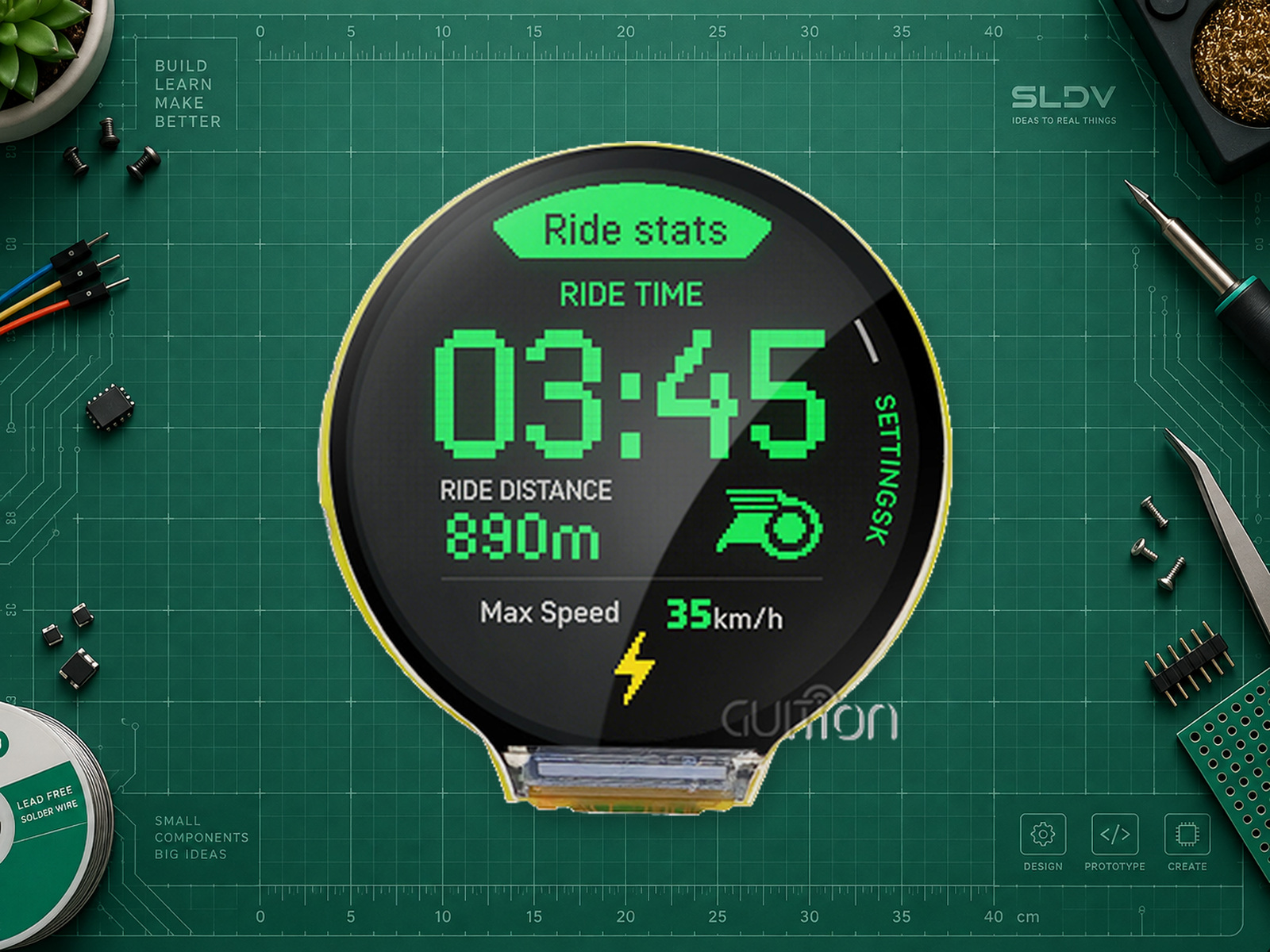

Здесь описано исполнение N-I без сенсорного ввода. Варианты C-I с ёмкостным сенсором и комплекты в корпусе отличаются; изображённый в предложении ABS-корпус не означает, что он входит в выбранный комплект. Анимация часов на рекламном фото — пример интерфейса, а не подтверждение наличия датчиков шагов, пульса или другого измерительного оборудования.
SPI-дисплей уже соединён с контроллером. Для внешних устройств штатный четырёхконтактный разъём даёт питание 3,3 В, землю и две сигнальные линии UART. Не следует считать все GPIO микроконтроллера свободными выводами платы. Встроенной PSRAM нет, поэтому сложные интерфейсы LVGL нужно проектировать с учётом доступной RAM и размера графического буфера.
Для первого запуска достаточно USB с данными. Уровни GPIO — 3,3 В; прямое подключение к логике 5 В и RS-232 недопустимо. Параметры аккумуляторного узла и предельный ток 3V3-разъёма нельзя достоверно определить по внешнему виду. Подключайте батарею только после проверки полярности и документации именно своей ревизии; батарейный разъём не является входом 5 В.
Распиновка и пример ниже относятся к схеме ESP32-2424S012 V1.0. Перед подключением внешней периферии сравните маркировку, разъёмы и ревизию своего экземпляра. Номер PCB-ревизии не подтверждён по лицевому виду платы. Пример сверён с документацией и API библиотеки; аппаратного тестирования редакцией не было.
Источники
Характеристики
- Производитель
- GUITION / Shenzhen Jingcai Intelligent
- Исполнение
- ESP32-2424S012N-I: без сенсора и корпуса
- Модуль контроллера
- Espressif ESP32-C3-MINI-1U
- Архитектура
- 32-бит RISC-V, 1 ядро
- Максимальная частота CPU
- 160 МГц
- Flash
- 4 МБ
- SRAM микроконтроллера
- 400 КБ
- ROM микроконтроллера
- 384 КБ
- PSRAM
- Нет
- Дисплей
- Круглый IPS TFT LCD
- Диагональ
- 1.28 дюйм
- Разрешение
- 240 × 240 пикселей
- Диаметр активной области
- 32.4 мм
- Цветность
- 16 бит, RGB565
- Контроллер дисплея
- GC9A01
- Интерфейс встроенного LCD
- SPI; MISO не используется
- Сенсорный ввод
- Нет
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n
- Bluetooth
- Bluetooth 5 LE; Classic Bluetooth отсутствует
- Антенна
- ESP32-C3-MINI-1U с разъёмом внешней антенны; комплектность зависит от продавца
- USB
- USB Type-C: питание 5 В и встроенный USB Serial/JTAG ESP32-C3
- Уровень логики
- 3.3 В
- GPIO на внешнем SH1.0-4P
- 2 сигнала: TX/GPIO21 и RX/GPIO20; остальные два контакта — 3V3 и GND
- Кнопки
- BOOT/GPIO9 и RESET/EN; на плате также есть переключатель питания
- Разъём аккумулятора
- 2 контакта; в документации обозначен JST1.25-2P. Полярность проверять по BAT+/BAT−
- Размер платы
- 38,5 × 37,0 мм, без корпуса
- Рабочая температура по спецификации
- -20–70 °C
- Температура хранения по спецификации
- -30–80 °C
- Потребление по спецификации
- Около 100 мА; условия не приведены, не максимальный ток и не бюджет источника питания
- Масса по спецификации
- Около 20 г; состав взвешенного комплекта не уточнён
- Ревизия и границы применимости
- Плата семейства ESP32-2424S012N/C; ниже приведены цепи схемы V1.0. Ревизию покупаемого экземпляра нужно сверить отдельно
- Интерфейс
- SPI, UART, Wi-Fi, Bluetooth
- Питание модуля
- 5 В через USB Type-C; логика и контакт 3V3 — 3,3 В. Не подавать 5 В на GPIO, 3V3 или BAT. Параметры батареи и её полярность проверять по конкретной ревизии.
ПРАКТИКА
Подключение

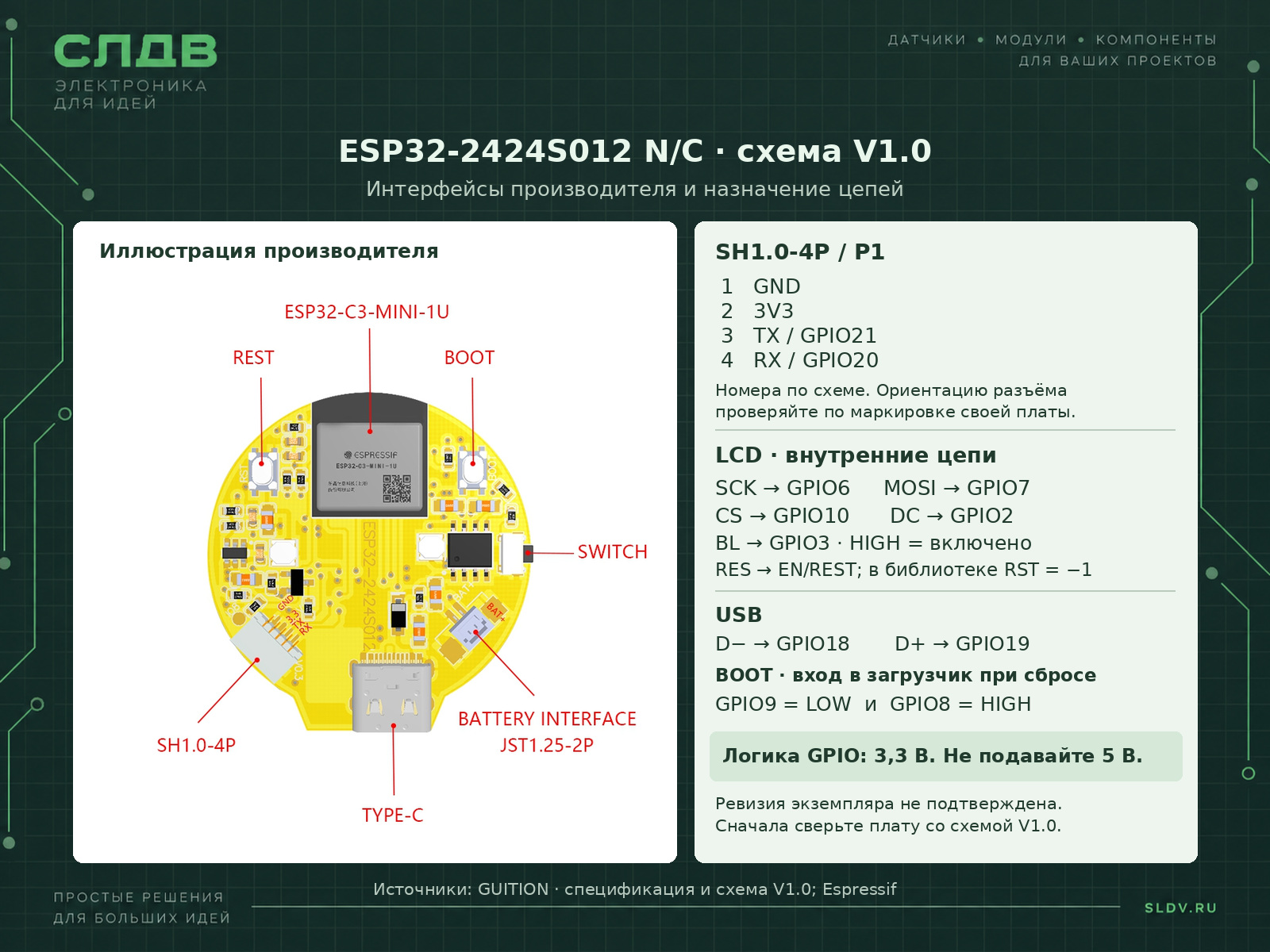

| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Type-C VBUS | 5 В USB | Первый запуск от USB-A → USB-C кабеля с линиями данных. Внешний контроллер не нужен. |
| SH1.0-4P · GND | GND | Общая земля внешнего устройства. Схема обозначает этот контакт P1.1; ориентацию проверять по маркировке платы. |
| SH1.0-4P · 3V3 | Шина 3,3 В | P1.2 по схеме; не подавать сюда 5 В. Допустимый ток внешней нагрузки не указан; не считать разъём универсальным входом питания. |
| SH1.0-4P · TX | GPIO21 / U0TXD | P1.3 по схеме; подключать к RX устройства с логикой 3,3 В. Может использоваться как GPIO при отключённом UART0. |
| SH1.0-4P · RX | GPIO20 / U0RXD | P1.4 по схеме; подключать к TX устройства с логикой 3,3 В. Не подключать непосредственно RS-232 или сигнал 5 В. |
| Встроенный LCD · SCL | GPIO6 | Фиксированная внутренняя линия SPI SCK; это не I²C SCL. |
| Встроенный LCD · SDA | GPIO7 | Фиксированная внутренняя линия SPI MOSI; это не I²C SDA. |
| Встроенный LCD · CS | GPIO10 | Внутренний выбор дисплея; не свободный внешний GPIO. |
| Встроенный LCD · DC | GPIO2 | Внутренний data/command; также strapping-вывод ESP32-C3. |
| Встроенный LCD · подсветка | GPIO3 | HIGH включает подсветку через транзистор; LOW выключает. |
| Встроенный LCD · RES | REST / EN | Аппаратный общий сброс. В библиотеке задайте GFX_NOT_DEFINED / −1; GPIO0 и GPIO1 для сброса LCD не использовать. |
| BOOT | GPIO9 | Кнопка активна при LOW. Для входа в загрузчик при сбросе GPIO9 должен быть LOW, а GPIO8 — HIGH; не замыкать GPIO8 на землю. |
| RESET / REST | EN | Аппаратный сброс, не обычный GPIO. |
| USB D− / D+ | GPIO18 / GPIO19 | Заняты USB Serial/JTAG; не использовать параллельно для внешних цепей. |
| BAT+ / BAT− | Разъём аккумулятора | Не подавать 5 В USB. Химия, полярность и допустимый ток батареи должны быть подтверждены для конкретной ревизии до подключения. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать GUITION ESP32-2424S012N-I: ESP32-C3-MINI-1U с круглым IPS GC9A01, 1,28 дюйма, 240×240, без сенсорного ввода. Сначала уточни мою задачу, IDE и версии библиотек, способ питания, подключаемую периферию и маркировку/ревизию платы. При несовпадении платы со схемой ESP32-2424S012 V1.0 запроси фото обратной стороны и документацию, а не переноси чужие GPIO. Проверенные цепи схемы V1.0: SCK=GPIO6, MOSI=GPIO7, CS=GPIO10, DC=GPIO2, подсветка=GPIO3, active HIGH. LCD reset связан с EN/REST, поэтому в Arduino_GFX RST=-1. MISO не используется. BOOT=GPIO9; для загрузчика при сбросе GPIO9=LOW и GPIO8=HIGH. USB D-/D+=GPIO18/19. На SH1.0-4P находятся GND, 3V3, TX/GPIO21, RX/GPIO20; ориентацию проверять по маркировке. У варианта N-I нет touch-контроллера. Питание первого запуска — 5 В по USB, GPIO — только 3,3 В. Предложи подключение, только нужные зависимости и полный минимальный пример с обработкой ошибки инициализации. Для Arduino можно начать с ESP32C3 Dev Module, USB CDC On Boot=Enabled и GFX Library for Arduino. Дай последовательность прошивки BOOT/RESET и визуальный тест цветов, ориентации и кнопки. Укажи, что успех begin() не подтверждает физическую работу LCD. Для LVGL отдельно согласуй версию API, буферы и callback обновления дисплея; готовый пример Arduino_GFX не выдавай за LVGL-пример. Не добавляй настройки сенсора CST816S/D для этой модели и не назначай GPIO0/1 сбросом экрана. Не обещай совместимость батареи, зарядный ток, защиту, доступный ток 3V3 или свободные ADC, если это не подтверждено для моей ревизии.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino IDE · пакет плат
esp32 by Espressif Systems 3.3.6Установить через Boards Manager. Это воспроизводимая версия для примера, не заявление о самой новой версии.
- Arduino IDE · Board
ESP32C3 Dev ModuleВыбирать семейство C3, не классический ESP32, C6 или S3.
- Arduino IDE · Flash Size / CPU
4MB / 160MHzFlash 4 МБ подтверждена спецификацией этой платы. Стандартной таблицы разделов достаточно для примера.
- Arduino IDE · USB CDC On Boot
EnabledВыбрать USB-порт платы. Встроенный USB ESP32-C3 работает как Serial/JTAG; DFU ему не назначать.
- Arduino IDE · Serial Monitor
115200Соответствует Serial.begin(115200). Скетч не ждёт открытия монитора бесконечно.
- Arduino Library Manager
GFX Library for Arduino 1.6.8Автор Moon On Our Nation. Пример использует эту библиотеку; LVGL для него не нужен.
- Заголовочный файл
#include <Arduino_GFX_Library.h>Добавить в начало полного скетча; конструкторы сверены по исходникам v1.6.8.
- Дисплей
Arduino_GC9A01; 240×240; IPS=trueПараметры относятся к GC9A01 этой платы. Ориентация r=0; при другой сборке экрана сменить r на 0…3.
- Внутренний SPI
SCK=6, MOSI=7, CS=10, DC=2, MISO=-1Подключение уже выполнено на плате. Не добавлять внешние перемычки.
- Сброс / подсветка LCD
RST=-1; BL=3; active HIGHRST связан с EN/REST. В скетче не назначать GPIO0 или GPIO1 для LCD reset.
- Частота SPI для первого теста
2000000020 МГц выбраны консервативно для примера; это не заявленный предел дисплея.
- Сенсорный ввод
Нет (вариант N-I)Не устанавливать и не инициализировать CST816S/D. Контактные линии touch у варианта C не делают их доступным разъёмом на N.
- Ручной вход в загрузчик
Удерживать BOOT → нажать и отпустить RESET → отпустить BOOTИспользовать при первом подключении или если порт не появляется. Во время сброса GPIO8 должен оставаться HIGH: сочетание GPIO8=LOW и GPIO9=LOW недопустимо. Не замыкать GPIO8 на землю. После загрузки при необходимости нажать RESET без BOOT.
- Питание первого запуска
5 В от USB; аккумулятор отключёнСхема V1.0 не показывает CC-резисторы USB-C, поэтому для первого теста выбран USB-A → USB-C. Совместимость C→C не обещается для всех ревизий.
Arduino · полный тест GC9A01 и кнопки BOOT
cpp#include <Arduino.h>
#include <Arduino_GFX_Library.h>
// GUITION ESP32-2424S012N-I, internal wiring from schematic V1.0.
constexpr int8_t LCD_DC = 2;
constexpr int8_t LCD_CS = 10;
constexpr int8_t LCD_SCK = 6;
constexpr int8_t LCD_MOSI = 7;
constexpr int8_t LCD_BL = 3;
constexpr int8_t BOOT_BUTTON = 9;
// The LCD is write-only here. Its reset is tied to REST/EN, not a free GPIO.
Arduino_ESP32SPI bus(LCD_DC, LCD_CS, LCD_SCK, LCD_MOSI,
GFX_NOT_DEFINED);
Arduino_GC9A01 display(&bus, GFX_NOT_DEFINED, 0, true, 240, 240);
constexpr uint16_t BLACK = 0x0000;
constexpr uint16_t WHITE = 0xFFFF;
constexpr uint16_t RED = 0xF800;
constexpr uint16_t GREEN = 0x07E0;
constexpr uint16_t BLUE = 0x001F;
void setup() {
Serial.begin(115200);
delay(300); // Do not wait forever for a Serial Monitor connection.
pinMode(LCD_BL, OUTPUT);
digitalWrite(LCD_BL, LOW);
pinMode(BOOT_BUTTON, INPUT_PULLUP);
// Conservative SPI clock for this first test; not a measured maximum.
if (!display.begin(20000000)) {
Serial.println("Display bus initialization failed");
while (true) { delay(1000); }
}
display.fillScreen(BLACK);
display.setTextColor(WHITE, BLACK);
display.setTextSize(2);
display.setCursor(48, 70);
display.println("ESP32-C3");
display.setCursor(48, 94);
display.println("2424S012N");
display.fillCircle(80, 135, 12, RED);
display.fillCircle(120, 135, 12, GREEN);
display.fillCircle(160, 135, 12, BLUE);
digitalWrite(LCD_BL, HIGH);
Serial.println("Look for text and red, green, blue circles on the LCD.");
}
void loop() {
static uint32_t previous = 0;
const uint32_t now = millis();
if (now - previous >= 250) {
previous = now;
display.fillRect(48, 162, 156, 18, BLACK);
display.setTextSize(1);
display.setCursor(48, 166);
display.print("BOOT: ");
display.print(digitalRead(BOOT_BUTTON) == LOW ? "pressed" : "released");
Serial.printf("Uptime: %lu s, BOOT: %s\n",
static_cast<unsigned long>(now / 1000),
digitalRead(BOOT_BUTTON) == LOW ? "pressed" : "released");
}
delay(5);
}
Полный скетч для ESP32-2424S012N-I с цепями по схеме V1.0, Arduino-ESP32 3.3.6 и GFX Library for Arduino 1.6.8. Внешние перемычки и LVGL не нужны. API и GPIO сверены по исходникам и схеме; компиляция и испытание на физической плате не выполнялись. begin() проверяет инициализацию шины, но не получает подтверждения от write-only LCD. Проверьте текст, красный/зелёный/синий круги и реакцию BOOT; кнопку при обычном перезапуске отпустите. При пустом экране проверьте питание, ревизию, порт, подсветку и ориентацию; не переназначайте GPIO наугад.
