Heat Shrink Tubing Kit
Разные изготовители; референс Adafruit · Adafruit 4559: Pre-Cut Multi-Colored Heat Shrink Pack Kit, 280 pcs
Термоусадочные трубки для изоляции низковольтных соединений и цветовой маркировки.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit 4559: Pre-Cut Multi-Colored Heat Shrink Pack Kit, 280 pcs
Термоусадку заранее надевают на провод, выполняют соединение, а затем нагревом уменьшают диаметр трубки вокруг участка. Она полезна для изоляции спая и маркировки жгута. В качестве существующего набора выбран Adafruit 4559 с коэффициентом усадки 2:1.
Усадка 2:1 означает соотношение исходного и свободно восстановленного диаметра, а не уменьшение длины вдвое. Трубка должна пройти через соединение до нагрева и после усадки плотно его охватить. Острые края припоя и слишком большой исходный размер мешают надёжной изоляции.
На странице товара два перечня диаметров: в описании присутствует 9 мм, в техническом списке он пропущен. Поэтому точный набор размеров следует проверить при покупке; количества каждого диаметра не подтверждены. Температура усадки, рабочая температура и электрическая прочность для конкретного изделия здесь не назначены.
Обычная тонкая термоусадка не гарантирует герметичность или полноценную разгрузку натяжения. Для мокрой среды, защиты сети и специальных условий нужны соответствующее изделие, паспорт и конструкция всего соединения.
Фотография

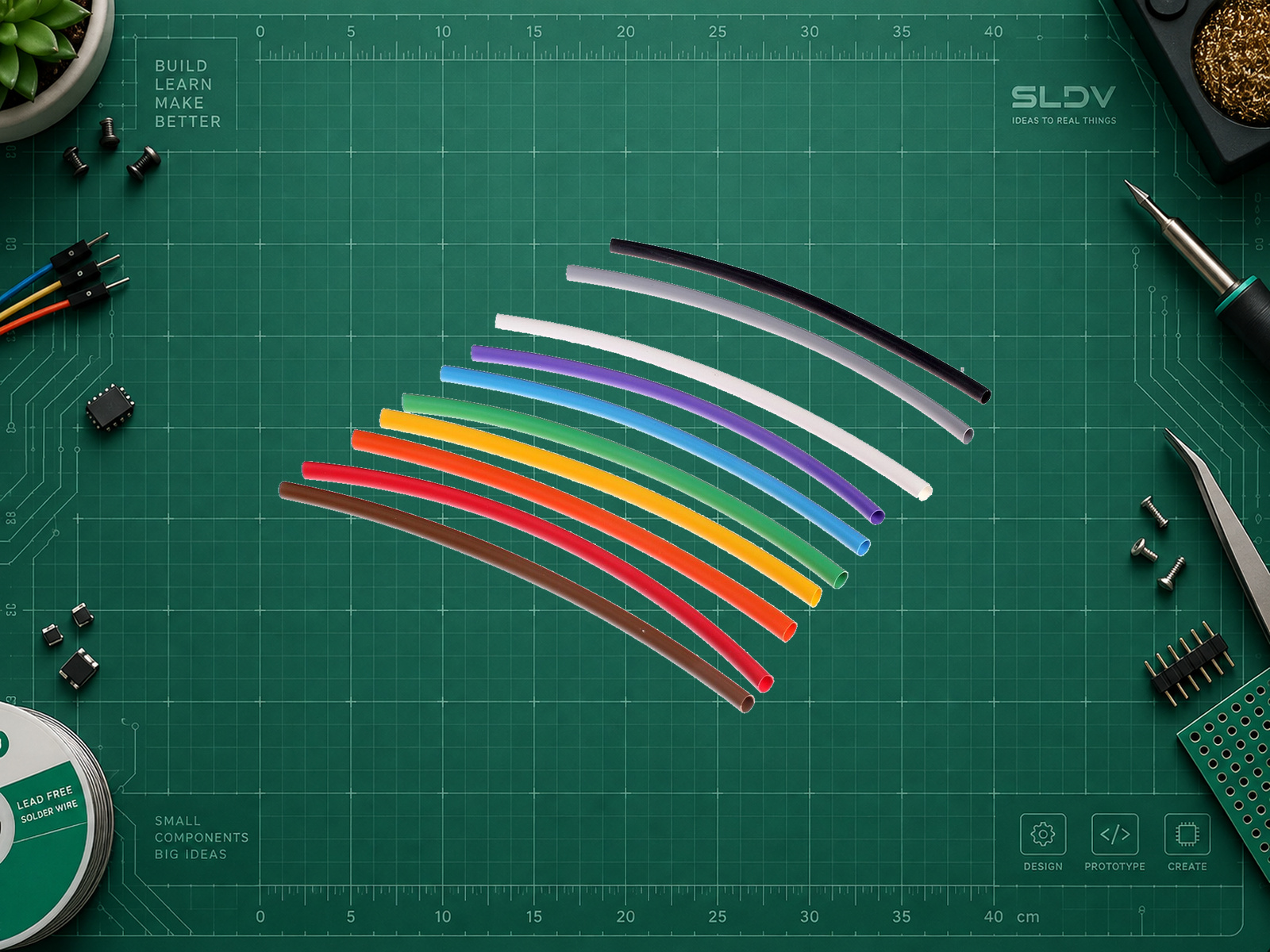

Пример цветных термоусадочных трубок. Фото не показывает набор Adafruit 4559 на 280 деталей. Фото: oomlout. Оригинал: https://commons.wikimedia.org/wiki/File:Heat-shrink_tubing.jpg . Лицензия: CC BY-SA 2.0, https://creativecommons.org/licenses/by-sa/2.0 . Изменения: Удалён только исходный фон вокруг компонента; края маски сглажены. Внутренние блики, маркировка и все видимые детали сохранены. Компонент размещён на предоставленном фоне без увеличения и изменения пропорций. Для композиции выполнено цветоуправляемое преобразование встроенного профиля ICC в sRGB; применено JPEG-сжатие. Исходные RGB-значения и ICC сохранены в прозрачном PNG. Детали и надписи не дорисовывались; резкость и разрешение не повышались. Адаптация фотографии распространяется по CC BY-SA 2.0.
Изображение иллюстрирует семейство термоусадочных трубок; по нему нельзя определить состав, коэффициент усадки или температурные характеристики конкретного набора.
Характеристики
- Деталей в выбранном наборе
- 280
- Коэффициент усадки референса
- 2:1
- Материал референса
- Гибкий полиолефин
- Длина отрезков
- Около 45 мм
- Диапазон исходных диаметров по странице
- 2–12 мм; перечни размеров на странице различаются
- Питание модуля
- Питание не требуется. Электрическая прочность и рабочее напряжение конкретного набора не подтверждены паспортом; применять как дополнительную изоляцию низковольтного монтажа, не как доказанную сетевую защиту.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подобрать Heat Shrink Tubing Kit, референс Adafruit 4559 2:1. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Уточни размер соединения до и после нагрева, доступ для надевания, наличие клея и требование герметичности. Не назначай температуру и электрическую прочность без паспорта.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Усадка референса
2:1Свободный восстановленный диаметр примерно вдвое меньше исходного; посадку проверяют по фактическому изделию.
- Подбор размера
Пройти через соединение до усадки и охватить послеНе брать трубку только по диаметру голого провода.
- Нагрев
По инструкции конкретной трубкиИспользовать контролируемый поток горячего воздуха; не греть аккумулятор или чувствительные детали.
Изоляция одного низковольтного спая
text1. Отключите питание и удалите аккумулятор из зоны нагрева. Наденьте трубку на провод до соединения.
2. Выполните и проверьте соединение; уберите острые выступы припоя и отдельные торчащие жилки.
3. Сдвиньте трубку так, чтобы она перекрывала оголённый участок с запасом по обоим краям.
4. Равномерно нагрейте контролируемым горячим воздухом по инструкции изделия. Не применяйте открытое пламя; остановитесь при изменении цвета или повреждении материала.
5. После остывания осмотрите посадку, убедитесь, что металл не открыт, и повторите проверку на короткое замыкание. Эта проверка не подтверждает влагозащиту или сетевую сертификацию.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
