ILI9341 TFT — Adafruit 1770, 2.8″ 240×320
Adafruit · 1770 — Adafruit 1770, 2.8″ 240×320
Цветной SPI-экран для меню, графиков и панели показаний.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1770 — Adafruit 1770, 2.8″ 240×320
Здесь выбран Adafruit 1770: 2,8-дюймовая плата ILI9341 с резистивной сенсорной накладкой и microSD. Она подходит для приборной панели или меню с более крупными элементами. В карточке используется только вывод изображения через SPI.
Контроллер допускает разные интерфейсы, но режим выбирается перемычками платы. Резистивный сенсор электрически отделён от TFT: для него нужны дополнительные соединения, код и калибровка. Это не XPT2046-модуль и не Arduino Shield. Распиновку и совместимость с 5 В этой платы нельзя переносить на безымянные ILI9341 2,4/2,8 дюйма.
Фото лицевой и обратной стороны: lady ada, Adafruit Learning System (лицевая сторона, обратная сторона). CC BY-SA 3.0. Фон удалён и заменён, изображения пропорционально масштабированы; обработанные фотографии распространяются на тех же условиях. На фотографии обратной стороны показана плата v2.3 без EYESPI. Схема подключения к UNO R3 относится к SPI-разъёму этой версии, а не к параллельному ряду контактов.
Изображения и схема подключения
-

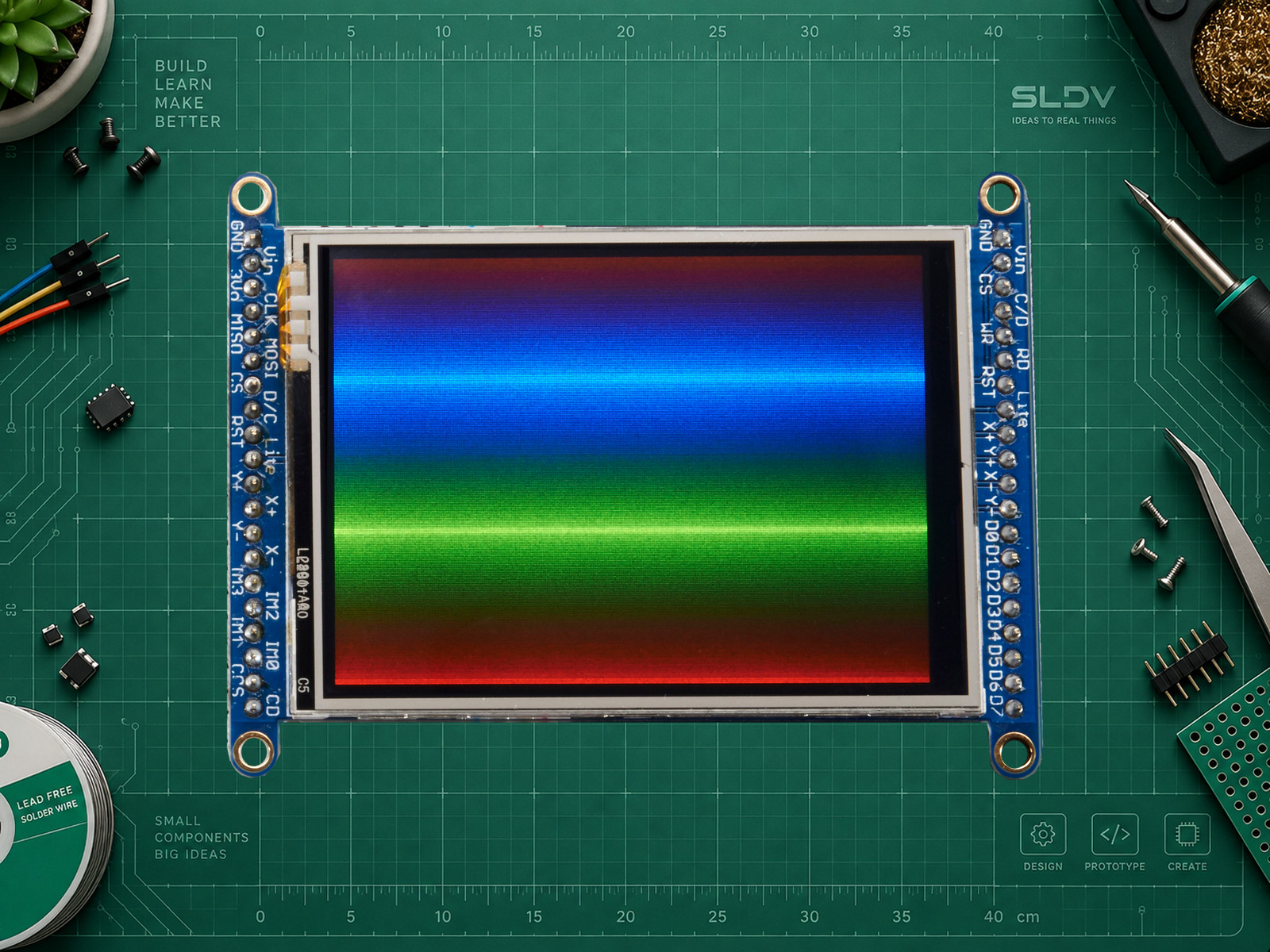

Adafruit 1770, ILI9341 2,8 дюйма: лицевая сторона с тестовым изображением. Фото lady ada, CC BY-SA 3.0; фон заменён, масштаб изменён пропорционально.
-
Adafruit 1770: обратная сторона платы v2.3 без EYESPI. Фото lady ada, CC BY-SA 3.0; фон заменён, пропорции сохранены.
-
Подключение SPI-разъёма Adafruit 1770 v2.3 к Arduino UNO R3 для примера карточки. Сенсор и microSD не используются.
Справочная иллюстрация подключения SPI: SLDV LAB, с использованием фотографии lady ada / Adafruit, CC BY-SA 3.0. Подключение сверено по описанию контактов и руководству SPI.
Характеристики
- Контроллер
- ILI9341
- Разрешение
- 240 × 320
- Диагональ
- 2.8 дюйм
- Интерфейс примера
- 4-проводный SPI
- Формат цвета в примере
- RGB565, 16 бит
- Питание модуля
- VIN/VCC: 3,3–5 В; входная логика 3,3/5 В благодаря преобразователям уровней именно этой платы Adafruit. В примере Arduino UNO R3: 5 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VIN / VCC / 3-5V | 5V | Arduino UNO R3 (ATmega328P), 5 В |
| GND / G | GND | Общая земля |
| SCK / SCLK / CLK / CL | D13 | Аппаратный SCK Arduino UNO R3 |
| MOSI / SI | D11 | Аппаратный MOSI Arduino UNO R3 |
| TFT_CS / CS / TC | D10 | Arduino UNO R3 (ATmega328P), 5 В |
| D/C / DC | D8 | Arduino UNO R3 (ATmega328P), 5 В |
| RST | D9 | Arduino UNO R3 (ATmega328P), 5 В |
| SDCS / Card CS / CC | D4 | Держать HIGH: microSD в этом примере не используется |
| MISO / SO | Не подключать | Чтение карты и регистров TFT в примере не используется |
| Lite / BL | Не подключать | На выбранной плате подтянут к высокому уровню; подсветка включена |
| IM1, IM2, IM3; IM0 | Выбрать SPI перемычками на модуле | Замкнуть IM1/IM2/IM3, IM0 оставить разомкнутой. Не подавать на IMx 5 В; ориентироваться на маркировку конкретной ревизии |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить ILI9341 TFT — Adafruit 1770, 2.8″ 240×320. Сначала уточни плату, среду разработки, точный модуль и нужный интерфейс. Пример карточки относится к Adafruit 1770: не переноси его питание, распиновку, смещения или последовательность запуска на любой ILI9341. Подготовь зависимости, полный пример и проверку текста, RGB-полос и ориентации. Проверь CS, DC, RST, подсветку и выбранный режим SPI; объясни, что функция инициализации сама по себе не доказывает присутствие экрана. Для microSD нужна отдельная линия CS и согласованная работа SPI.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Библиотека
Adafruit ILI9341 1.6.4Установить в Arduino Library Manager вместе с зависимостями.
- Заголовок
#include <Adafruit_ILI9341.h>Драйвер выбранного контроллера, дополнительно Adafruit_GFX.h и SPI.h.
- Конструктор
Adafruit_ILI9341 tft(10, 8, 9);Аргументы CS, DC, RST; аппаратные SCK/MOSI на UNO R3 находятся на D13/D11.
- Инициализация
tft.begin();Настройка относится к выбранному исполнению панели.
- Отключение microSD
digitalWrite(4, HIGH);SDCS подключён к D4 и заранее настроен как OUTPUT.
- Режим интерфейса
IM1=1, IM2=1, IM3=1; IM0=0Для v2 закрыть три подписанные перемычки IM1–IM3; на новой ревизии следовать её маркировке SPI и официальной схеме.
Arduino UNO R3: цветовая проба и время работы
cpp#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>
Adafruit_ILI9341 tft(10, 8, 9); // CS, DC, RST
const uint8_t SD_CS = 4;
void setup() {
Serial.begin(115200);
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
tft.begin();
tft.setRotation(0);
tft.fillScreen(0x0000);
tft.setTextSize(2);
tft.setTextColor(0xFFFF, 0x0000);
tft.setCursor(10, 12);
tft.println(F("SLDV LAB"));
tft.fillRect(10, 42, 30, 18, 0xF800);
tft.fillRect(45, 42, 30, 18, 0x07E0);
tft.fillRect(80, 42, 30, 18, 0x001F);
Serial.println(F("Check image, colors and wiring on the screen"));
}
void loop() {
tft.setCursor(10, 75);
tft.print(millis() / 1000UL);
tft.print(F(" s "));
delay(1000);
}
Полный скетч для Arduino UNO R3, Arduino AVR Boards 1.8.6 и Adafruit ILI9341 1.6.4. API сверено с официальными исходниками, аппаратный тест не выполнялся. Белая подсветка без графики часто указывает на неверный режим интерфейса или CS/DC. До загрузки проверьте SPI-перемычки. begin() не возвращает подтверждение подключения; результат проверяется по изображению. Сенсорная панель и карта в примере не задействованы.
