IRLZ44N
Infineon Technologies / International Rectifier · IRLZ44NPbF, TO-220, N-channel MOSFET
Низкобоковой электронный ключ для рассчитанных низковольтных DC-нагрузок.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает IRLZ44NPbF, TO-220, N-channel MOSFET
IRLZ44N — выводной N-канальный MOSFET семейства logic-level. Здесь выбран IRLZ44NPbF в TO-220; он не тождественен IRFZ44N. Металлическая площадка и средний вывод соединены со стоком, поэтому общий радиатор может потребовать электрической изоляции.
В PDF Infineon указаны максимальные RDS(on): 35 мОм при VGS=4,0 В, ID=21 А; 25 мОм при 5,0 В, ID=25 А; 22 мОм при 10 В, ID=25 А. Это кратковременные условия измерения при TJ=25 °C, а не разрешение пропускать эти токи через breadboard. Страница каталога и PDF могут по-разному группировать условия; здесь приведены именно строки таблицы PDF.
Порог затвора 1–2 В измеряется при очень малом токе и не означает полного открытия при 3,3 В. Для ESP32 предпочтителен MOSFET с нормируемым RDS(on) при 2,5–3 В либо подходящий драйвер затвора. Для PWM больших нагрузок также нужно учитывать заряд затвора, потери переключения, безопасную область работы и теплоотвод. Учебный пример намеренно использует только светодиод с резистором.
На фотографии PowerMav читается IRLZ44N; исходные маркировки, металлическая площадка, три вывода и весь водяной знак сохранены. Водяной знак частично закрывает деталь, эти области не восстанавливались. Суффикс PbF и подлинность экземпляра по снимку не подтверждаются; схема выводов и паспортные параметры даны для документированного референса Infineon / International Rectifier IRLZ44NPbF.

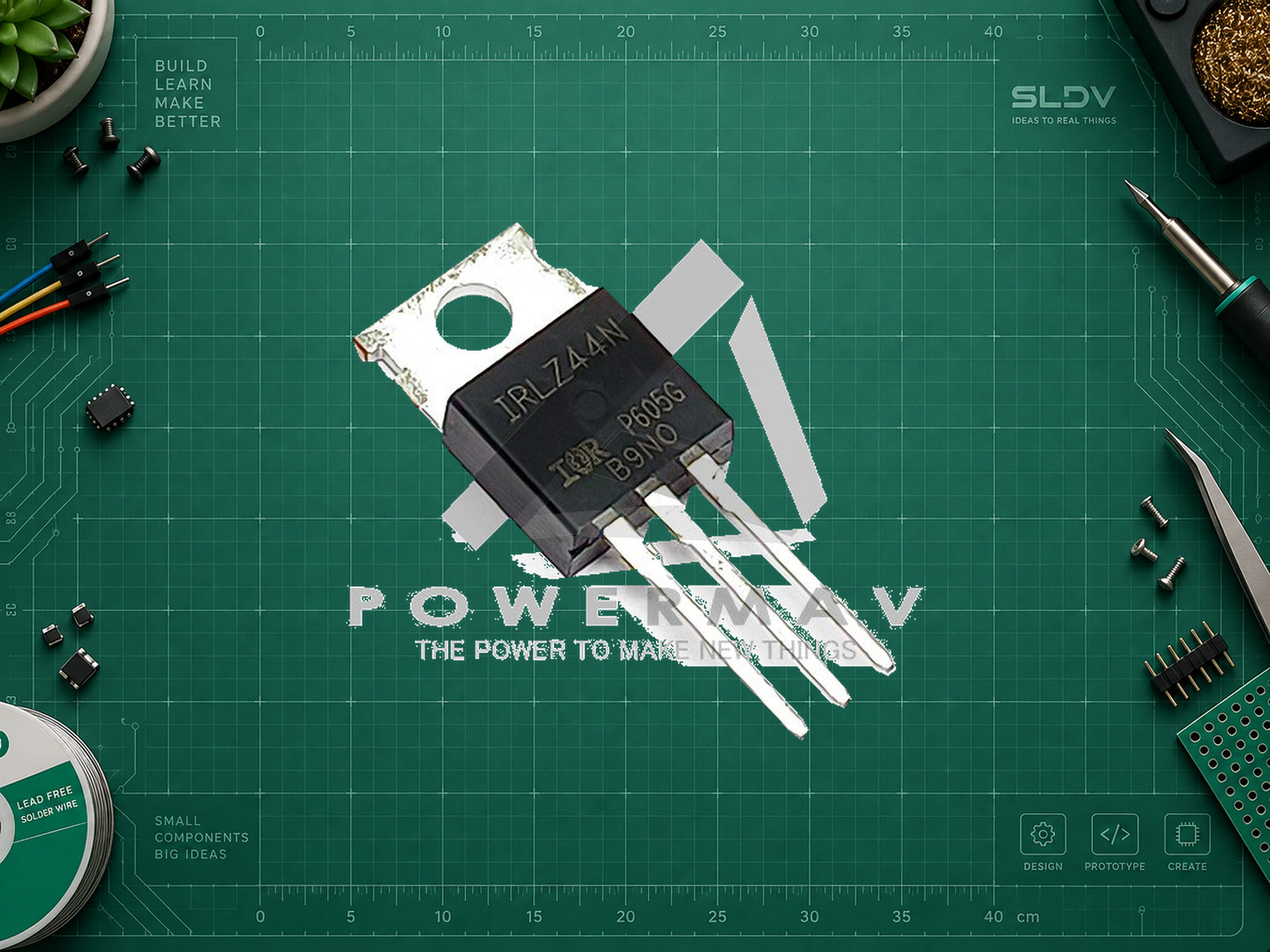

IRLZ44N в TO-220: настоящая фотография PowerMav. Исходные маркировки IRLZ44N и IR, три вывода, металлическая площадка и весь водяной знак PowerMav сохранены. Водяной знак частично закрывает детали; они не восстанавливались и не дорисовывались.

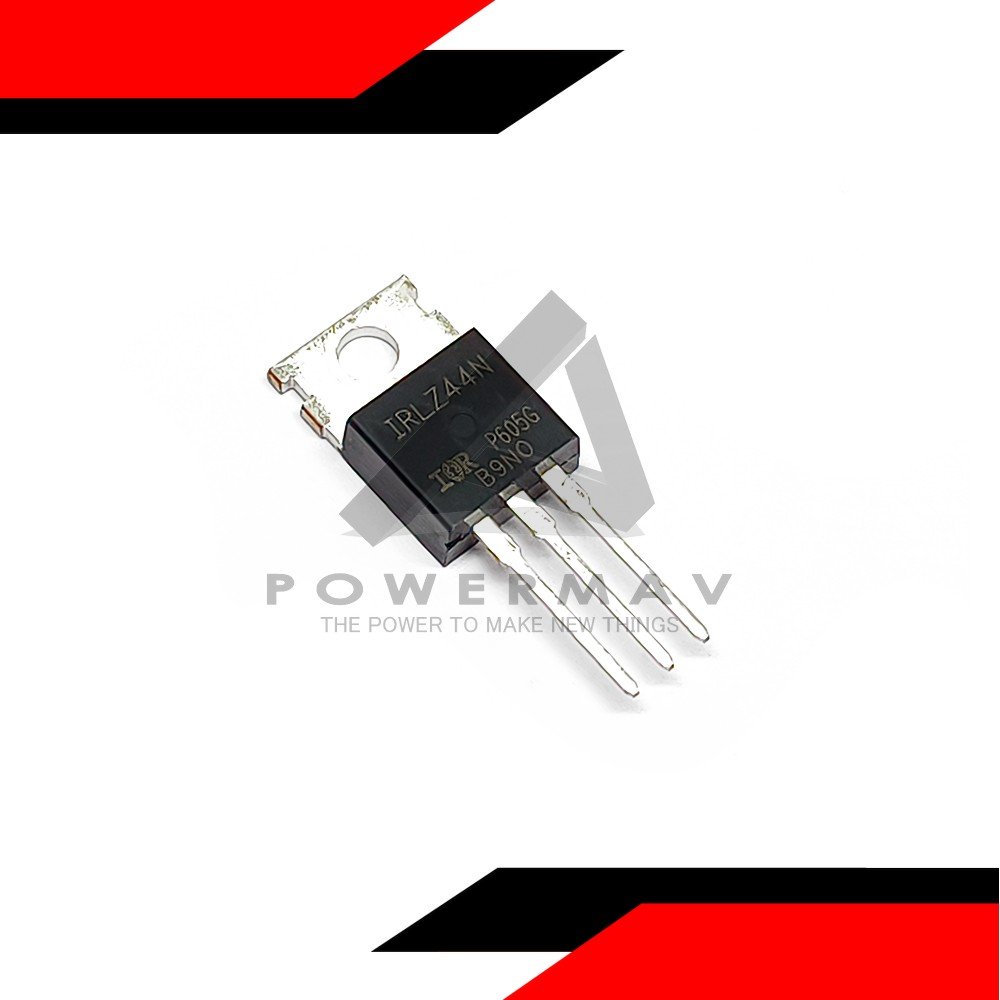

Источник фотографии: https://powermavelectronics.com/shop/mosfet/irlz44n-mosfet/ . Исходный файл: https://powermavelectronics.com/wp-content/uploads/2026/08/400054-IRLZ44N-MOSFET-5.jpg . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки. Весь исходный водяной знак PowerMav сохранён; закрытые им детали не восстанавливались. Схема выводов/полярности: SLDV LAB, по https://www.infineon.com/assets/row/public/documents/24/49/infineon-irlz44n-datasheet-en.pdf . Схема: референс IRLZ44NPbF, вид спереди; маркированная сторона к наблюдателю, выводы вниз.
Характеристики
- Корпус
- TO-220
- Предельное VDS
- 55 В
- Максимум RDS(on), VGS=4 В, ID=21 А, TJ=25 °C
- 35 мОм
- Максимум RDS(on), VGS=5 В, ID=25 А, TJ=25 °C
- 25 мОм
- Предельное VGS
- ±16 В
- Питание модуля
- В примере затвор 0/5 В от Uno R3, нагрузка 5 В. Паспортные пределы VDS=55 В, VGS=±16 В. RDS(on) гарантирован при VGS=4/5/10 В; управление от 3,3 В без дополнительной проверки не гарантировано.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| 1 / G, затвор | D8 Uno R3 через 330 Ом | Резистор 100 кОм от G к S удерживает OFF при сбросе. Контроллер не питает нагрузку. |
| 3 / S, исток | GND Uno R3 и минус внешнего источника 5 В | Общая земля; проверьте нумерацию по виду корпуса. |
| 2 / D, сток и металлическая площадка | Катод внешнего красного LED | Анод LED через 1 кОм к плюсу внешнего источника 5 В. Плюс источника не соединяется с 5V Uno. |
| Внешний источник нагрузки | 5 В, с ограничением тока | Этот пример содержит малоточный LED; мотор или ленту нельзя подставлять без расчёта. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать IRLZ44N (IRLZ44NPbF, TO-220, N-channel MOSFET) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Не обещай полное открытие от 3,3 В по порогу VGS(th). Используй условия из PDF: 4,0 В/35 мОм, 5,0 В/25 мОм и 10 В/22 мОм при указанных токах и 25 °C. Для ESP32 предложи подходящий драйвер или другую деталь. Учти электрическое соединение металлической площадки со стоком. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и API
Arduino Uno R3 / Arduino AVR Boards 1.8.6Пример медленного включения/выключения, без отдельной библиотеки.
- Цепь затвора
D8 → 330 Ω → G; 100 kΩ G–SНомер S зависит от выбранного корпуса и указан в таблице.
- Учебная нагрузка
External 5 V → 1 kΩ → LED → DИсточник нагрузки имеет общий минус с Uno, но его плюс не подключается к 5V платы.
Uno R3 · включение LED через MOSFET
cpp#include <Arduino.h>
constexpr uint8_t CONTROL_PIN = 8;
void setup() {
digitalWrite(CONTROL_PIN, LOW);
pinMode(CONTROL_PIN, OUTPUT);
}
void loop() {
digitalWrite(CONTROL_PIN, HIGH);
delay(1000);
digitalWrite(CONTROL_PIN, LOW);
delay(1000);
}
Полный скетч для Arduino AVR Boards 1.8.6. Проверка кода по API не является аппаратным испытанием.
Первичная проверка ключа
text1. Снимите питание и проверьте G/S/D, резистор затвора, pulldown и LED-цепь.
2. Без нагрузки проверьте переключение напряжения G–S: около 0 В и уровень HIGH Uno.
3. Подключите LED только при выключенном питании; ограничьте ток внешнего источника.
4. HIGH должен включать LED, LOW — выключать. Измеряйте VGS относительно S, не относительно случайной точки.
5. При неожиданном нагреве немедленно выключите питание; проверьте распиновку и VDS.
6. Перед увеличением тока рассчитайте потери, теплоотвод и SOA. Быстрый PWM проверяется отдельно.
План проверки только низковольтного макета. На оборудовании не выполнялся.
