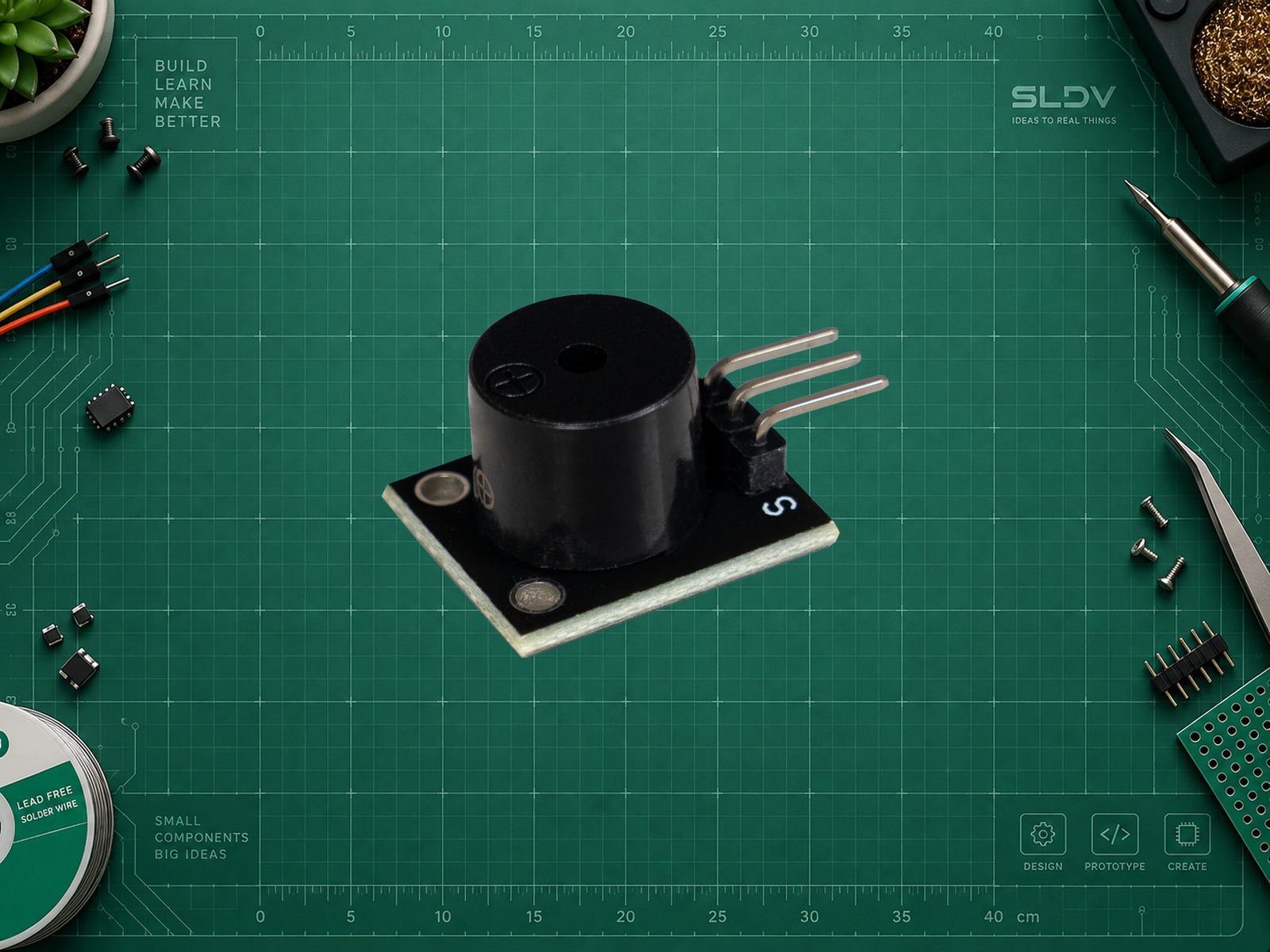

KY-006 · пассивный звуковой излучатель
Joy-IT · KY-006
Короткие звуковые сигналы с частотой, задаваемой программой.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KY-006
Пассивный излучатель Joy-IT KY-006 требует переменного сигнала: частоту задаёт контроллер, поэтому можно получать разные тоны. Подача постоянного напряжения не заменяет генератор звука.
Карточка относится к плате из документации Joy-IT. Обозначение passive описывает способ управления; оно не делает любой похожий чёрный зуммер электрически эквивалентным. KY-012 с собственным генератором подключается и звучит иначе.
В примере добавлен транзисторный ключ, чтобы не питать излучатель неизвестной ревизии непосредственно от GPIO. Резистор поперёк излучателя обеспечивает разряд ёмкостной нагрузки, защитный диод ограничивает выбросы возможного индуктивного исполнения. Громкость и спектр зависят от экземпляра и монтажа.
Характеристики
- Рабочее напряжение
- 3.3–5 В
- Управление
- Внешняя частота
- Частота учебного примера
- 2000 Гц
- Питание модуля
- Joy-IT указывает рабочий диапазон 3,3–5 В. В примере нагрузка питается от 5 В через внешний ключ 2N3904; D8 UNO R3 управляет только базой через 680 Ом. Для ESP32 нужно отдельно проверить ток базы при логике 3,3 В; этот пример нельзя переносить без пересчёта.
ПРАКТИКА
Подключение

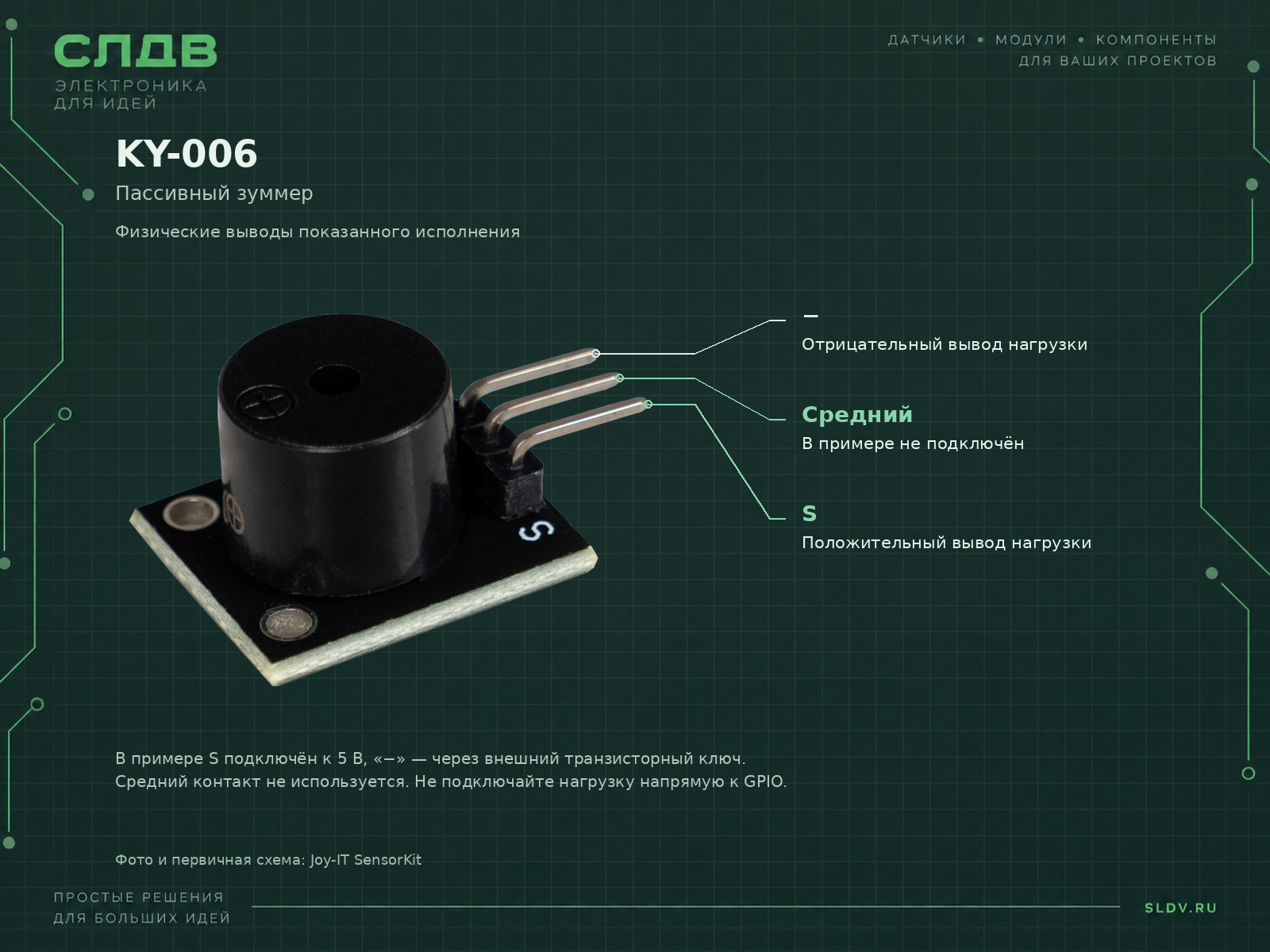

| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| S / положительный вывод нагрузки | 5V | Питание нагрузки, не цифровой вход; цепь выключается транзистором со стороны земли. |
| − / отрицательный вывод нагрузки | Коллектор Q1 | Q1 — onsemi 2N3904. Не соединяйте этот узел напрямую с GND: тогда нагрузка будет постоянно включена. |
| Средний контакт | Не подключать | В выбранном двухпроводном примере не используется. |
| Q1: эмиттер | GND | Общая земля UNO R3; назначение ножек сверить с даташитом конкретного 2N3904. |
| Q1: база | D8 через 680 Ом | Добавьте 100 кОм между базой и эмиттером, чтобы ключ оставался выключенным при старте. |
| Резистор 1 кОм | Между S и − модуля | Разрядный резистор параллельно излучателю; ток при включении около 5 мА. |
| Диод 1N4148 | Катод к S, анод к − | Защитный диод параллельно нагрузке; обратная полярность при штатном питании. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить KY-006 · пассивный звуковой излучатель к моему проекту. Сначала уточни точную плату, её напряжение логики, среду разработки, задачу и исполнение модуля по фотографии. Базовый пример карточки рассчитан на Arduino UNO R3 с Arduino AVR Boards 1.8.6. Не переноси номера D на ESP32. Подготовь подключение, зависимости, минимальный пример, обработку входных состояний или безопасное выключение выхода и шаги проверки. Сверь каждый контакт по маркировке конкретной платы. Сначала проверьте Q1, резисторы и полярность защитного диода при отключённом питании. Проверка: короткий тон раз в 1,5 с. Не держите излучатель у уха. При нагреве или повышенном токе сразу отключите питание; ток неизвестной ревизии нужно проверить отдельно.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino UNO R3; Arduino AVR Boards 1.8.6Выберите Arduino Uno в Arduino IDE. В .ino стандартный Arduino.h подключается автоматически.
- Управление
DRIVER = 8; tone(DRIVER, 2000, 150)D8 управляет базой Q1, не питает нагрузку напрямую.
- Зависимости
Не требуютсяtone входит в Arduino AVR Boards; на UNO R3 использует таймер и может конфликтовать с другими функциями таймера.
Arduino UNO R3 · полный скетч
cppconst byte DRIVER = 8;
unsigned long lastBeep = 0;
void setup() {
digitalWrite(DRIVER, LOW);
pinMode(DRIVER, OUTPUT);
}
void loop() {
const unsigned long now = millis();
if (now - lastBeep >= 1500) {
lastBeep = now;
tone(DRIVER, 2000, 150);
}
}
Полный пример для Arduino UNO R3 и API Arduino AVR Boards 1.8.6. Аппаратно не испытан. Сначала проверьте Q1, резисторы и полярность защитного диода при отключённом питании. Проверка: короткий тон раз в 1,5 с. Не держите излучатель у уха. При нагреве или повышенном токе сразу отключите питание; ток неизвестной ревизии нужно проверить отдельно.
