LCD12864-06D · ST7565R
LCD12864-06D, 128×64, 13P
Графический монохромный LCD для приборов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает LCD12864-06D, 128×64, 13P

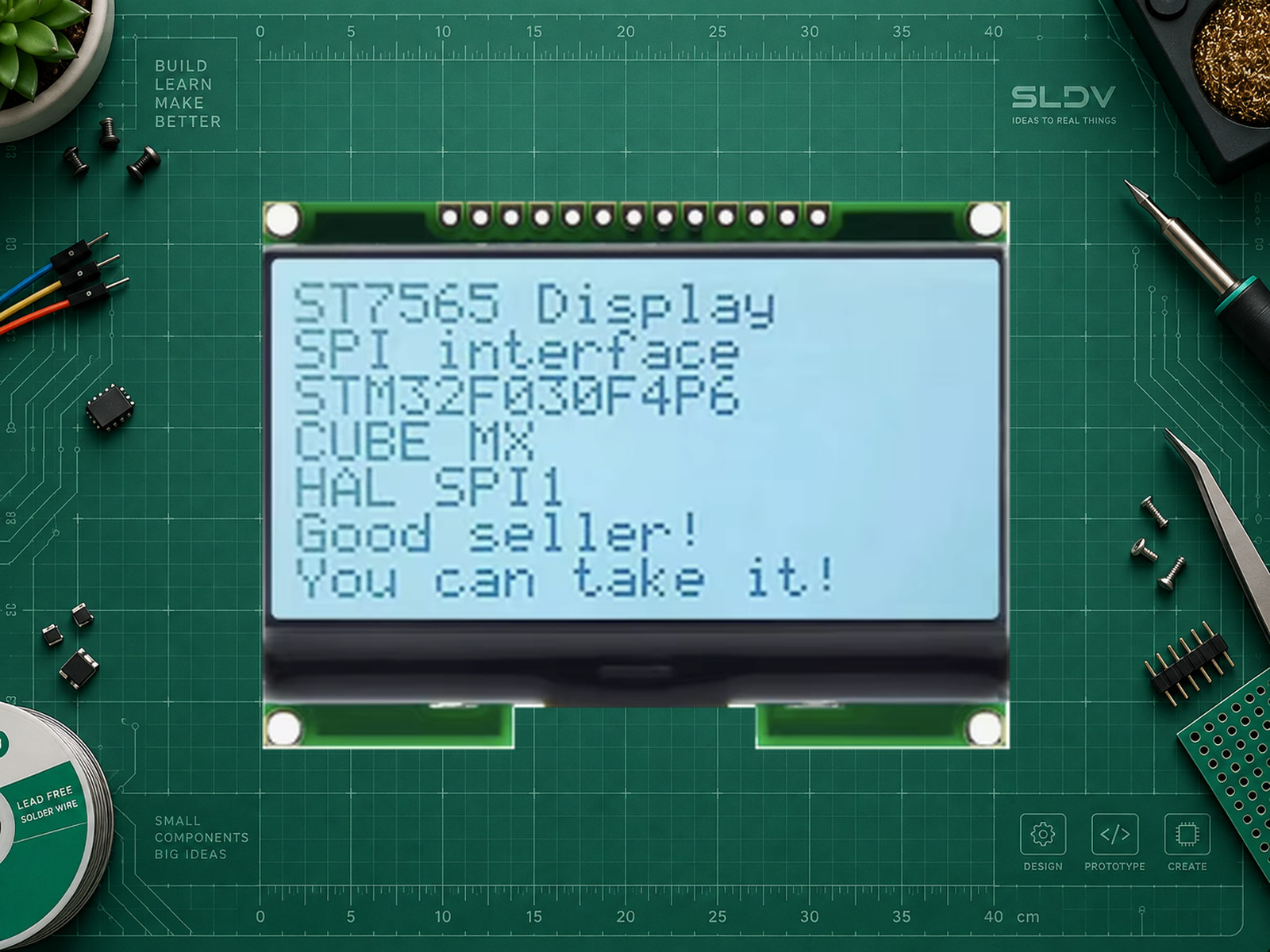

LCD12864-06D — монохромный графический дисплей 128 × 64 с контроллером ST7565R. Он выводит текст, пиктограммы и простые графики по SPI. На плате предусмотрена отдельная память шрифтов со своим интерфейсом. Экран требует внешнего микроконтроллера и подходит для небольших приборных меню.
Особенности
- Точное Gray-исполнение LCD12864-06D, 13 контактов, ST7565R и шрифтовая ROM GT20L16S1Y. Другие LCD12864 со ST7920 имеют иной интерфейс.
- Выбранное подключение использует классический ESP32 DevKitC и SN74LVC244A: CS GPIO27, RES GPIO25, RS GPIO26, SCK GPIO18, SI GPIO23. Точные пары входов и выходов буфера приведены в таблице.
- Буфер в обычном корпусе 20P: питание pin 20 — 3,0 В, pin 10 — GND, /OE pins 1/19 — GND, конденсатор 0,1 мкФ у питания. Неиспользуемые входы 13/15/17 соединить с GND, выходы 7/5/3 оставить свободными. Эта нумерация не подходит BGA/RWP.
- В этом исполнении встроен ограничительный резистор подсветки: LEDA соединяется с 3,0 В, LEDK с GND. Наличие резистора у другой ревизии проверяют отдельно.
- ROM использует отдельные контакты 10–13. В выбранном подключении IC_CS подтянут к 3,0 В через 10 кОм, IC_SCK и IC_SDI на GND, IC_SDO свободен.
- Окно просмотра 58×28 мм и активная область 48,60×24,28 мм различаются. Контур платы 61,8×45,8 мм и ориентацию разъёма сверять перед установкой в корпус.
- Контраст задаётся командами ST7565R. Если изображение отсутствует, проверить измеренное VDD, общий GND, буфер, управляющие сигналы и контраст; отсутствие ответа по SPI не определяет наличие LCD.
Для каких проектов подойдёт
- Меню термостата с текущей температурой, уставкой и состоянием нагревателя.
- Экран таймера с крупными цифрами и пиктограммами режимов.
- Индикатор регистратора с последними показаниями и небольшим графиком одного канала.
Чем отличается
Монохромный LCD с отдельной подсветкой и ROM шрифтов. В сравнении с OLED требует подсветки в темноте; по подключению существенно отличается от символьного LCD1602 и ST7920.
Характеристики
- Разрешение
- 128×64
- Контроллер
- ST7565R
- Интерфейс
- SPI, отдельная ROM
- Активные пиксели AA
- 48.60 × 24.28 мм
- Окно просмотра VA
- 58 × 28 мм
- Размерная группа
- Средний
- Питание модуля
- VDD и LEDA: внешние стабилизированные 3,0 В; рабочий диапазон модуля 2,8–3,2 В. LCD и SN74LVC244A питать одновременно от одной шины. Все пять сигналов ESP32 проходят через буфер с питанием 3,0 В; прямые сигналы 3,3/5 В не используются. LEDK и земли объединены; подсветку не питать от GPIO.
ПРАКТИКА

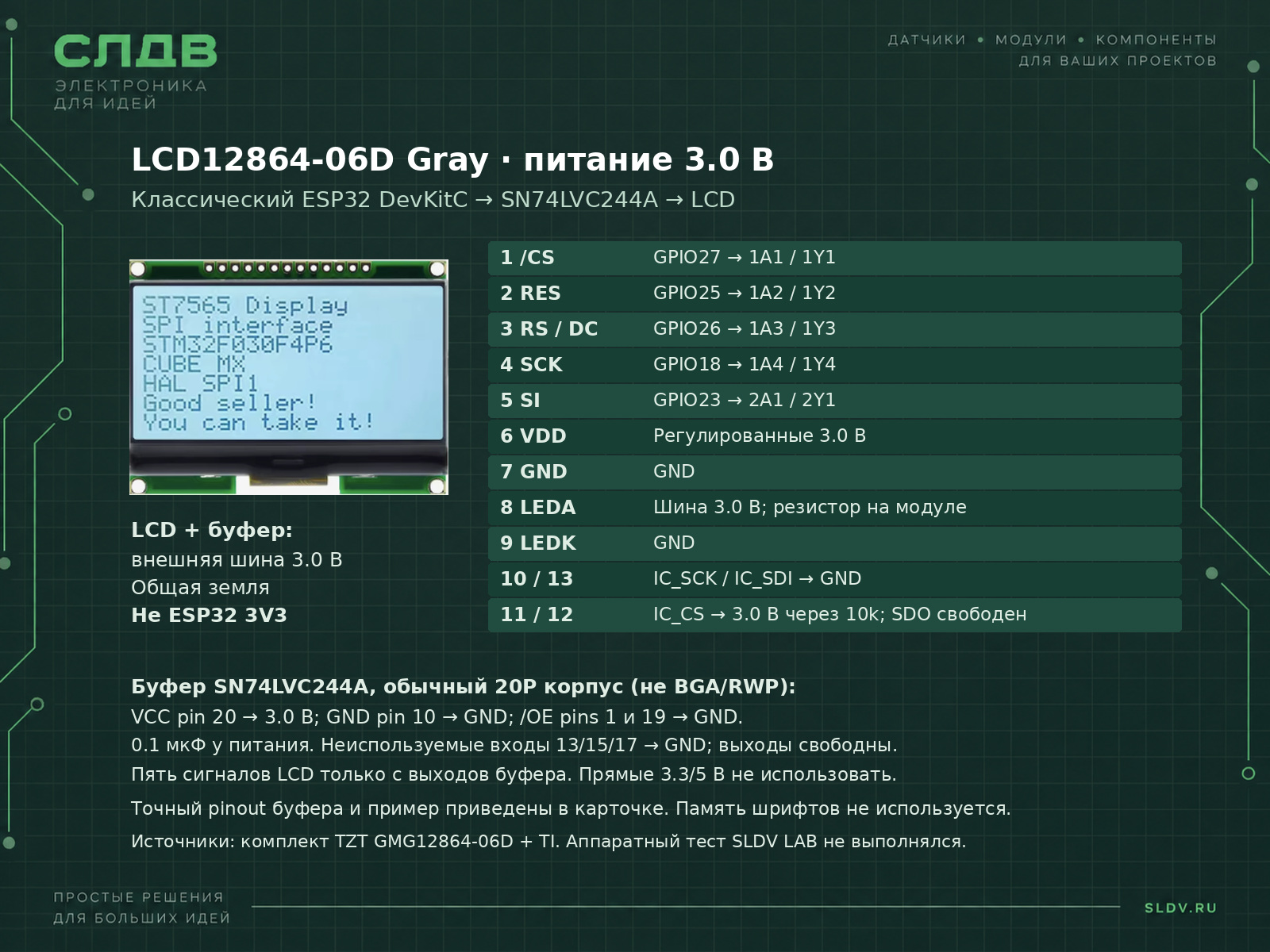

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| 1 /CS | GPIO27 через SN74LVC244A | Классический ESP32 DevKitC, не универсальные GPIO. Буфер: 1A1 pin 2 → 1Y1 pin 18; питание буфера 3.0 В, /OE=GND. |
| 2 RES | GPIO25 через SN74LVC244A | Классический ESP32 DevKitC, не универсальные GPIO. Буфер: 1A2 pin 4 → 1Y2 pin 16; питание буфера 3.0 В, /OE=GND. |
| 3 RS | GPIO26 через SN74LVC244A | Классический ESP32 DevKitC, не универсальные GPIO. Буфер: 1A3 pin 6 → 1Y3 pin 14; питание буфера 3.0 В, /OE=GND. DC: HIGH — данные. |
| 4 SCK | GPIO18 через SN74LVC244A | Классический ESP32 DevKitC, не универсальные GPIO. Буфер: 1A4 pin 8 → 1Y4 pin 12; питание буфера 3.0 В, /OE=GND. SPI SCK. |
| 5 SI | GPIO23 через SN74LVC244A | Классический ESP32 DevKitC, не универсальные GPIO. Буфер: 2A1 pin 11 → 2Y1 pin 9; питание буфера 3.0 В, /OE=GND. MOSI. |
| 6 VDD | Внешняя шина 3.0 В | Стабилизированный источник, измерить до подключения. Не вывод ESP32 3V3. |
| 7 GND | GND | Общая земля LCD, буфера, источника 3.0 В и ESP32. |
| 8 LEDA | Внешняя шина 3.0 В | Встроенный резистор подсветки подтверждён исходником поставщика. Не GPIO; не переносить на другие ревизии 12864. |
| 9 LEDK | GND | Катод подсветки, общая земля. |
| 10 IC_SCK | GND | Шрифтовая память не используется; её вход такта удерживается в LOW. |
| 11 IC_CS | 3.0 В через 10 кОм | Шрифтовая память невыбрана, IC_CS=HIGH. |
| 12 IC_SDO | Не подключать | Выход шрифтовой памяти. |
| 13 IC_SDI | GND | Неиспользуемый вход данных шрифтовой памяти удерживается в LOW. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить LCD12864-06D · ST7565R. Уточни исполнение и ревизию, микроконтроллер и задачу. Проверь питание, уровни сигналов, ориентацию и таблицу контактов. Сохрани ограничения выбранного драйвера, памяти, подсветки или сенсора; объясни настройку и проверку изображения без повышения напряжения.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Среда и питание
Arduino-ESP32; LCD и буфер 3,0 ВОтдельная графическая библиотека для командного интерфейса не обязательна. Пять выходов ESP32 подключаются только к входам буфера, его выходы — к LCD.
- Начальная ориентация
ST7565R: A0/C8; offset 0Использовать инициализацию точного GMG12864-06D из комплекта поставщика, затем проверить рамку 128×64 и контраст. Это не универсальный профиль U8g2; ROM в выбранном подключении не используется.
