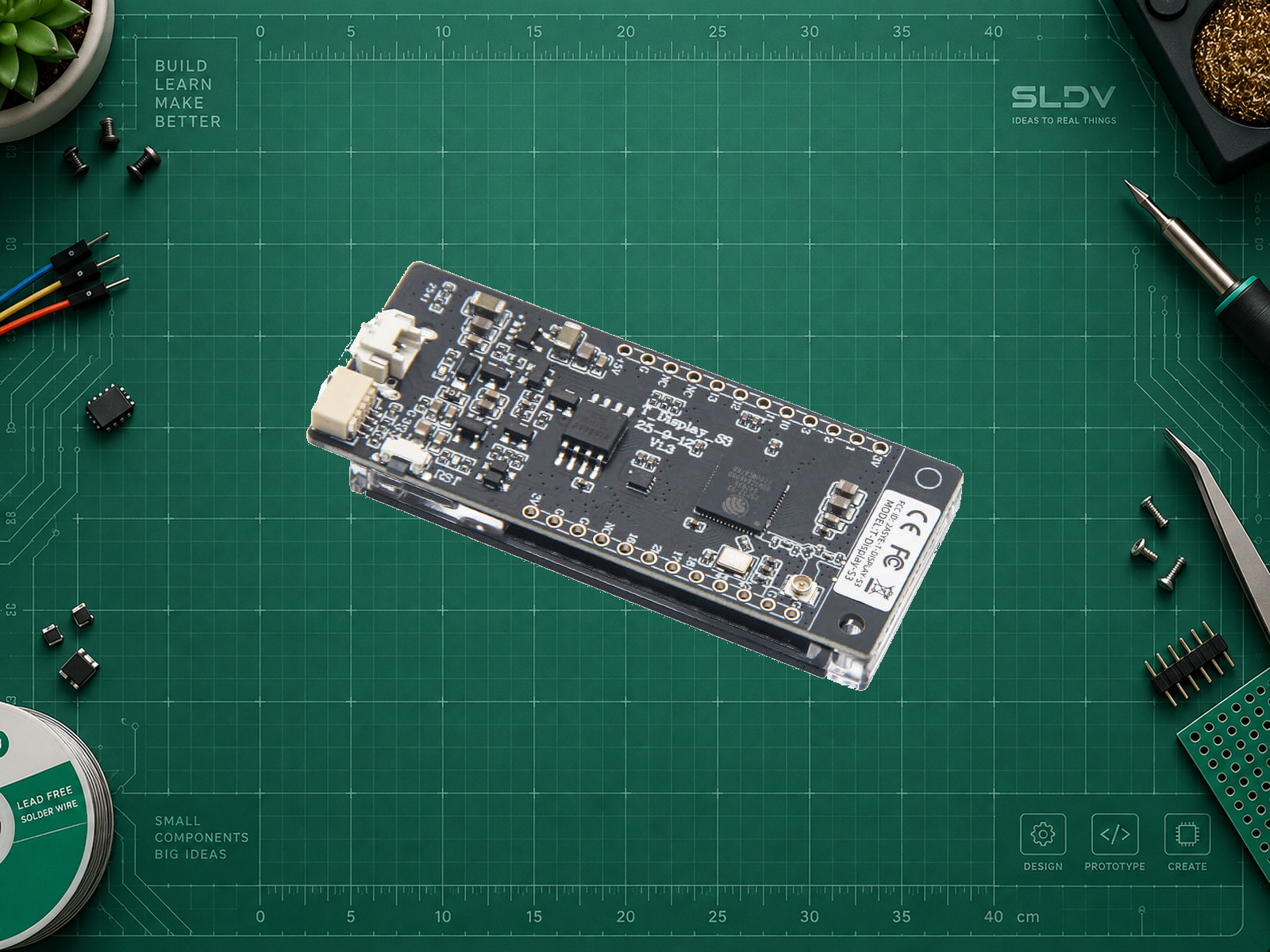

LILYGO T-Display S3 v1.3, 1,9″ без сенсора — 16 МБ Flash / 8 МБ PSRAM
LILYGO · T-Display-S3, PCB v1.3, 1.9 inch, non-touch, без гребёнок
Плата с экраном для панели управления
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает T-Display-S3, PCB v1.3, 1.9 inch, non-touch, без гребёнок
T-Display-S3 объединяет ESP32-S3R8, цветной дисплей ST7789V и две пользовательские кнопки. Рассматривается базовая версия без сенсорного слоя, не T-Display-S3-Touch, AMOLED, Pro или Long. По умолчанию используется встроенная антенна. Экран подключён по параллельной восьмибитной шине i8080; он не использует обычную SPI-разводку.
Для питания периферии GPIO15 устанавливается в HIGH, особенно при работе от батареи или 5V-контакта. Стандартная плата не имеет слота microSD: выводы SD из общего README относятся к дополнительному SD Shield. Производитель проверял связку дисплейных примеров на Arduino-ESP32 2.0.14; произвольное обновление ядра может нарушить TFT_eSPI.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 16 МБ
- Внешняя / корпусная PSRAM
- 8 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- Различные GPIO на боковых рядах
- 13
- Контакты двух боковых рядов, включая питание/GND/NC
- 24
- Дисплей
- 1,9″ ST7789V, 170 × 320, i8080 8 бит
- Сенсорный ввод
- Нет
- Кнопки
- GPIO0 (BOOT) и GPIO14
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через USB-C. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА

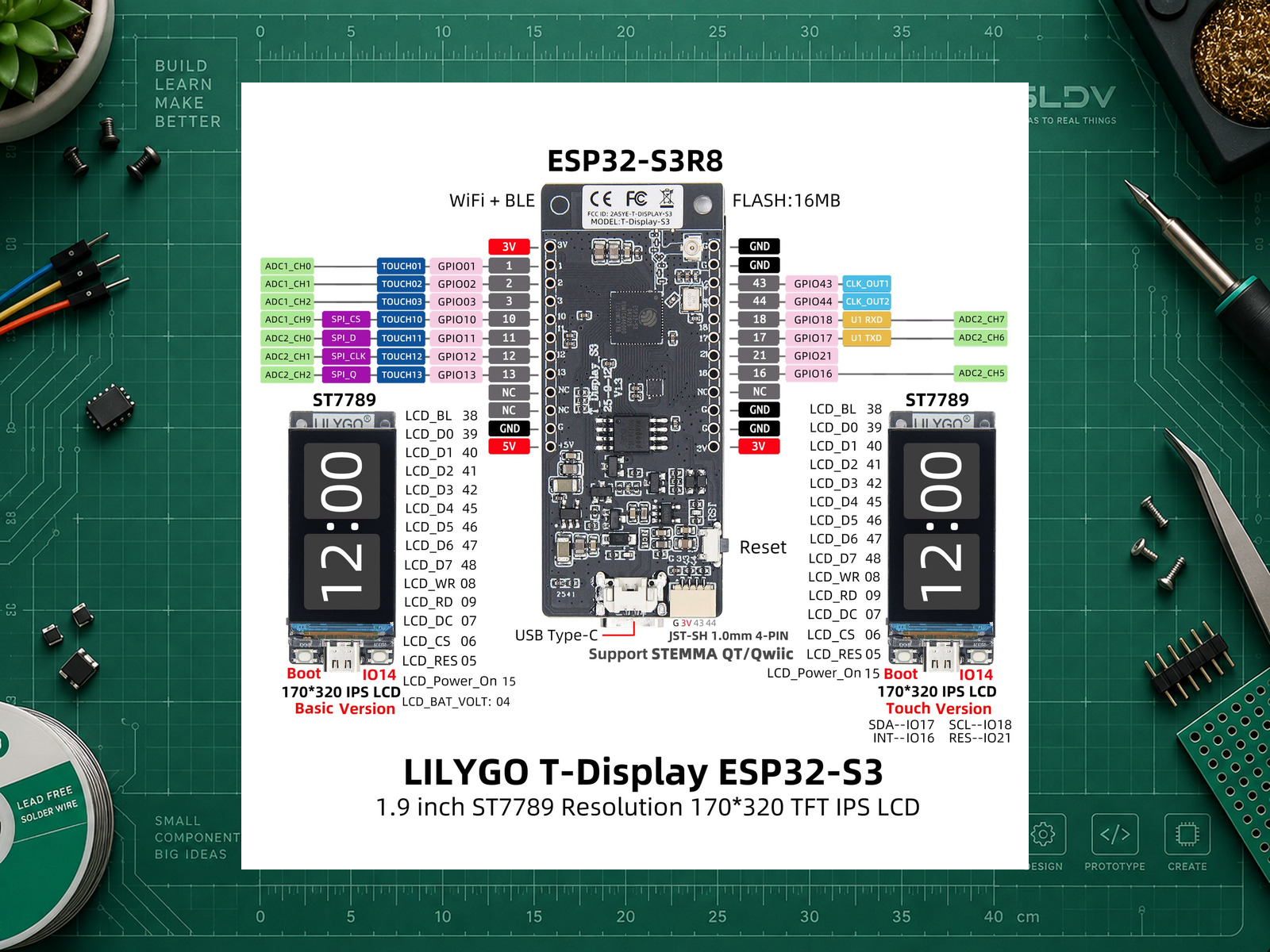

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера вывода текста на встроенный дисплей. |
| LCD: питание / подсветка | GPIO15 / GPIO38 | Уже разведены на плате; GPIO15 должен быть HIGH. |
| LCD: RST / CS / DC / WR / RD | GPIO5 / 6 / 7 / 8 / 9 | Встроенная шина i8080. |
| LCD D0–D7 | GPIO39,40,41,42,45,46,47,48 | Линии заняты дисплеем. |
| I²C SDA / SCL на боковых контактах | GPIO18 / GPIO17 | Для внешней периферии с уровнями 3,3 В. Не путать с 4-контактным разъёмом v1.3: он подписан G/3V/43/44. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать LILYGO T-Display S3 v1.3, 1,9″ без сенсора — 16 МБ Flash / 8 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 2.0.14Версия, указанная LILYGO для дисплейных примеров.
- Board
ESP32S3 Dev ModuleFlash 16MB, QIO 80MHz, OPI PSRAM.
- USB CDC On Boot
EnabledUSB Mode: CDC and JTAG; Upload Mode: UART0/Hardware CDC.
- TFT_eSPI
#include <User_Setups/Setup206_LilyGo_T_Display_S3.h>Активировать в User_Setup_Select.h библиотеки вместо стандартного User_Setup.h.
- Питание периферии
GPIO15 = HIGHНе отключать до завершения работы дисплея.
Первый текст на встроенном дисплее
cpp#include <Arduino.h>
#include <TFT_eSPI.h>
TFT_eSPI display;
void setup() {
Serial.begin(115200);
pinMode(15, OUTPUT);
digitalWrite(15, HIGH);
delay(100);
display.init();
display.setRotation(1);
display.fillScreen(TFT_BLACK);
display.setTextColor(TFT_WHITE, TFT_BLACK);
display.setTextSize(2);
display.setCursor(12, 30);
display.println("SLDV LAB");
display.println("T-Display S3");
Serial.println("Display initialization requested");
}
void loop() {
delay(1000);
}
Полный .ino, Arduino-ESP32 2.0.14 и комплект TFT_eSPI из репозитория LILYGO с Setup206. init() не возвращает достоверный аппаратный статус: отсутствие изображения проверяют визуально. При чёрном экране проверить GPIO15, GPIO38, профиль Setup206 и версию ядра. Исходные API и GPIO сверены; компиляция и запуск на плате не выполнялись.
