LOLIN S3 MINI v1.0.0 — 4 МБ Flash / 2 МБ PSRAM
WEMOS / LOLIN · S3 MINI v1.0.0, ESP32-S3FH4R2
Компактная плата для датчиков и связи
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает S3 MINI v1.0.0, ESP32-S3FH4R2

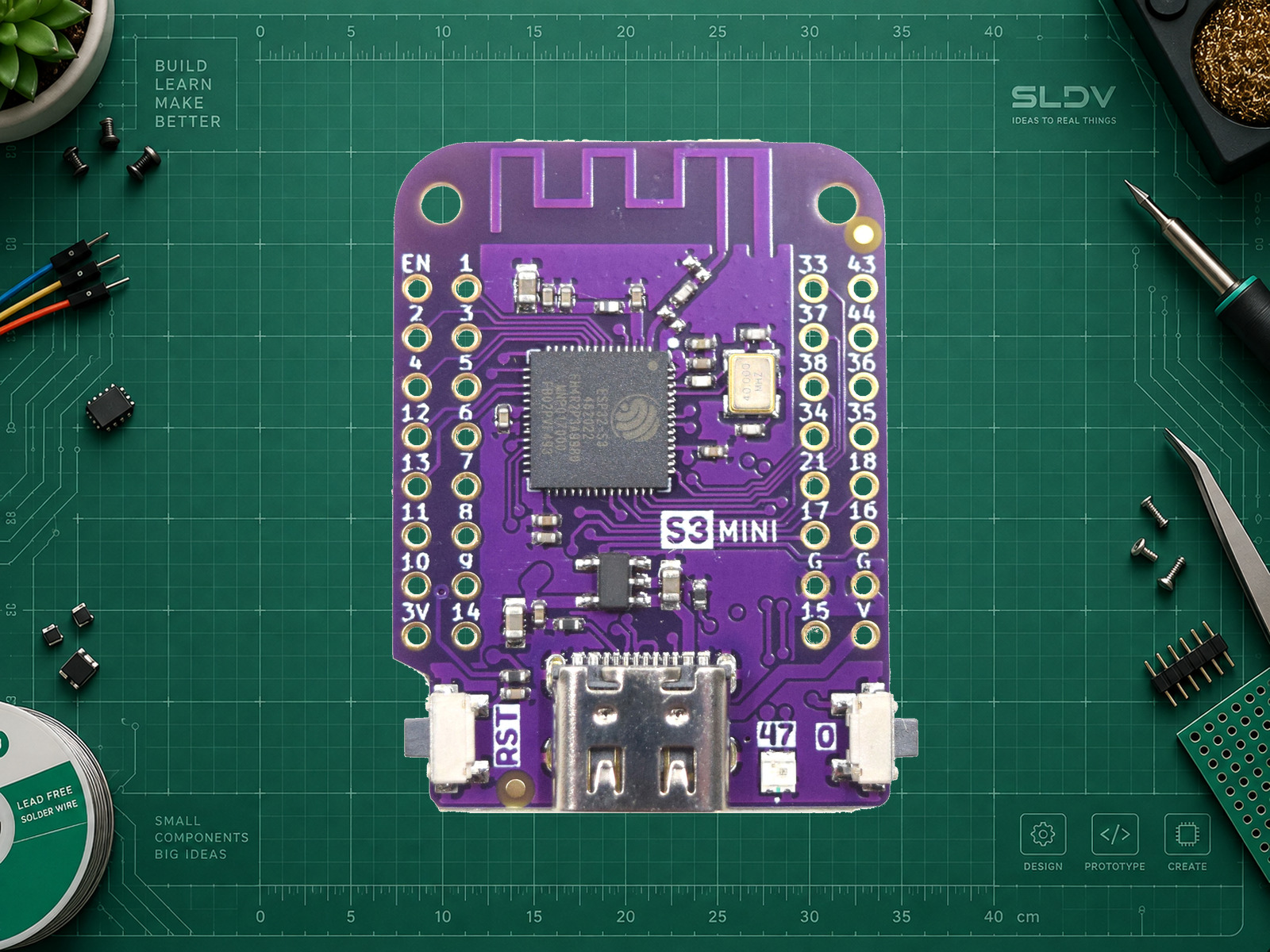

S3 MINI использует ESP32-S3FH4R2 и формат LOLIN с двумя рядами площадок по краям. Это базовая S3 MINI: у неё нет экрана и IMU, которыми оснащена S3 MINI PRO.
Производитель заявляет 27 I/O. Число металлических площадок больше, поскольку есть питание и земля. На плате печатная PCB-антенна. RGB-светодиод занимает GPIO47. Нативный USB использует GPIO19/20. Несмотря на слово DAC в списке возможностей WEMOS, аналогового DAC у ESP32-S3 нет; ШИМ не является отдельным DAC.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 4 МБ
- Внешняя / корпусная PSRAM
- 2 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- I/O по спецификации платы
- 27
- Размер
- 34,3 × 25,4 мм
- RGB-светодиод
- GPIO47
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через USB-C. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА
Подключение

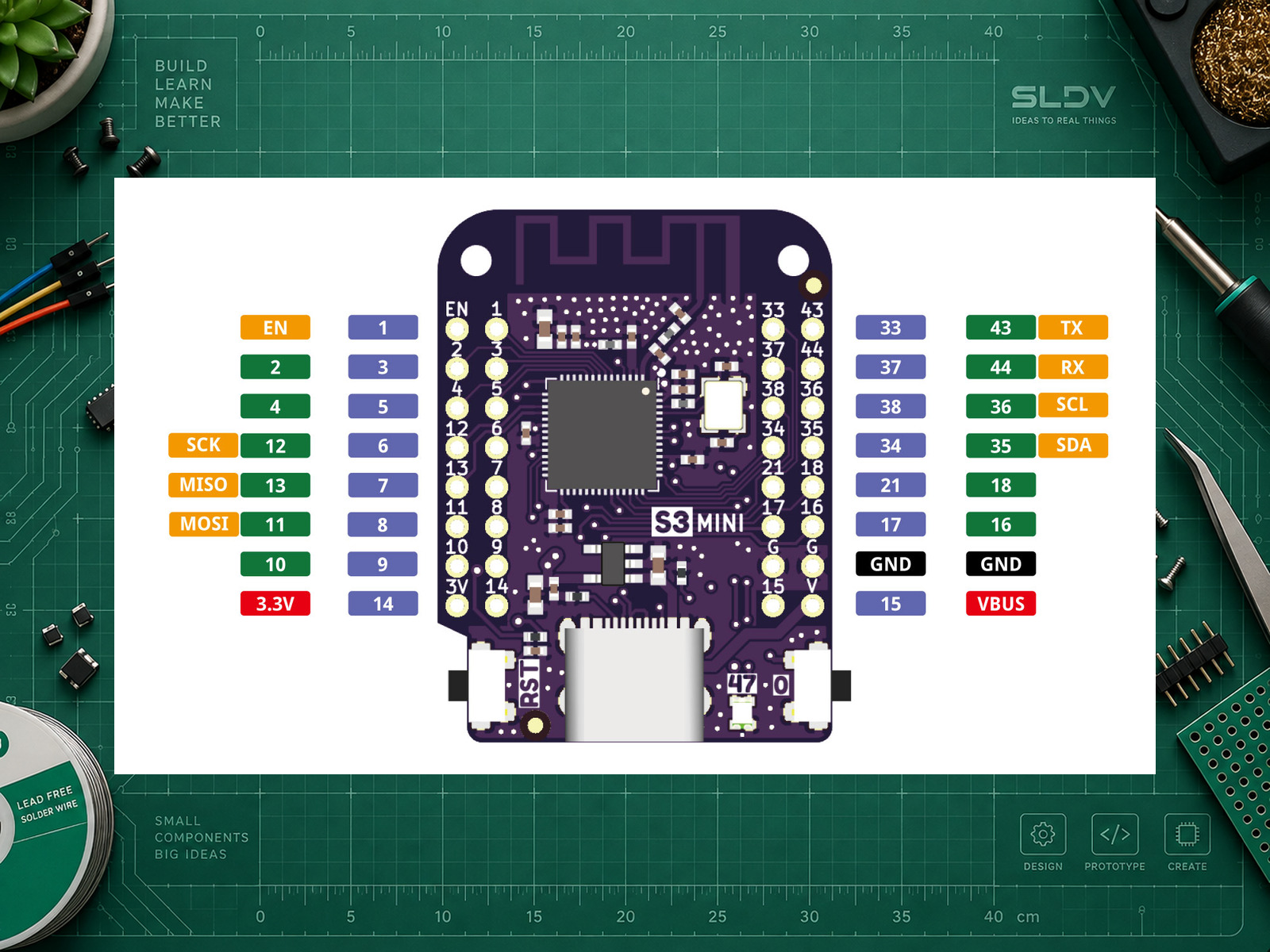

| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера диагностики памяти. |
| USB D− / D+ | GPIO19 / GPIO20 | Заняты нативным USB. |
| RGB LED | GPIO47 | Встроенный адресный светодиод, не обычный LED. |
| I²C, дополнительный пример | SDA GPIO35 / SCL GPIO36 | Назначение варианта LOLIN S3 Mini в Arduino-ESP32 3.3.0. Не переносить на N8R8. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать LOLIN S3 MINI v1.0.0 — 4 МБ Flash / 2 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 3.3.0Зафиксированная версия статической сверки API.
- Board
LOLIN S3 MiniВыбрать в Tools → Board.
- Flash Size
4MBФизическая Flash; таблица разделов выбирается отдельно.
- Flash Mode
QIO 80MHzДля указанного исполнения ESP32-S3.
- PSRAM
QSPI PSRAMПамять должна быть включена перед сборкой.
- USB CDC On Boot
EnabledВывод Serial через нативный USB; требуется кабель с передачей данных.
Первый запуск: диагностика Flash и PSRAM
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1500);
}
void loop() {
const uint32_t flash = ESP.getFlashChipSize();
const uint32_t psram = ESP.getPsramSize();
Serial.printf("Flash: %lu bytes; PSRAM heap: %lu bytes\n",
(unsigned long)flash, (unsigned long)psram);
if (flash != 4UL * 1024UL * 1024UL) {
Serial.println("Check board model and Flash Size setting");
}
if (psram == 0) {
Serial.println("PSRAM unavailable: check board profile and PSRAM mode");
}
delay(3000);
}
Полный отдельный .ino для перечисленных настроек, монитор 115200. getPsramSize() показывает доступный ядру общий PSRAM heap, который может быть меньше номинала. Это не тест всех ячеек памяти. При пустом выводе проверьте порт, кабель, CDC и нажмите RESET. API сверено по Arduino-ESP32 3.3.0; компиляция и аппаратное испытание не выполнялись.
