Luckfox Pico Mini A / B (RV1103)
Luckfox · Luckfox Pico Mini A и Mini B, RV1103G1; различие — наличие NAND Flash
Компактная Linux-плата с RV1103: Mini A загружается с microSD, Mini B добавляет 128 МБ NAND
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Luckfox Pico Mini A и Mini B, RV1103G1; различие — наличие NAND Flash
Luckfox Pico Mini сокращает плату вокруг RV1103 для установки в небольшое устройство. Сохраняются USB-C, разъём камеры и выводы для внешних датчиков; выводов расширения меньше, чем у обычной Pico.

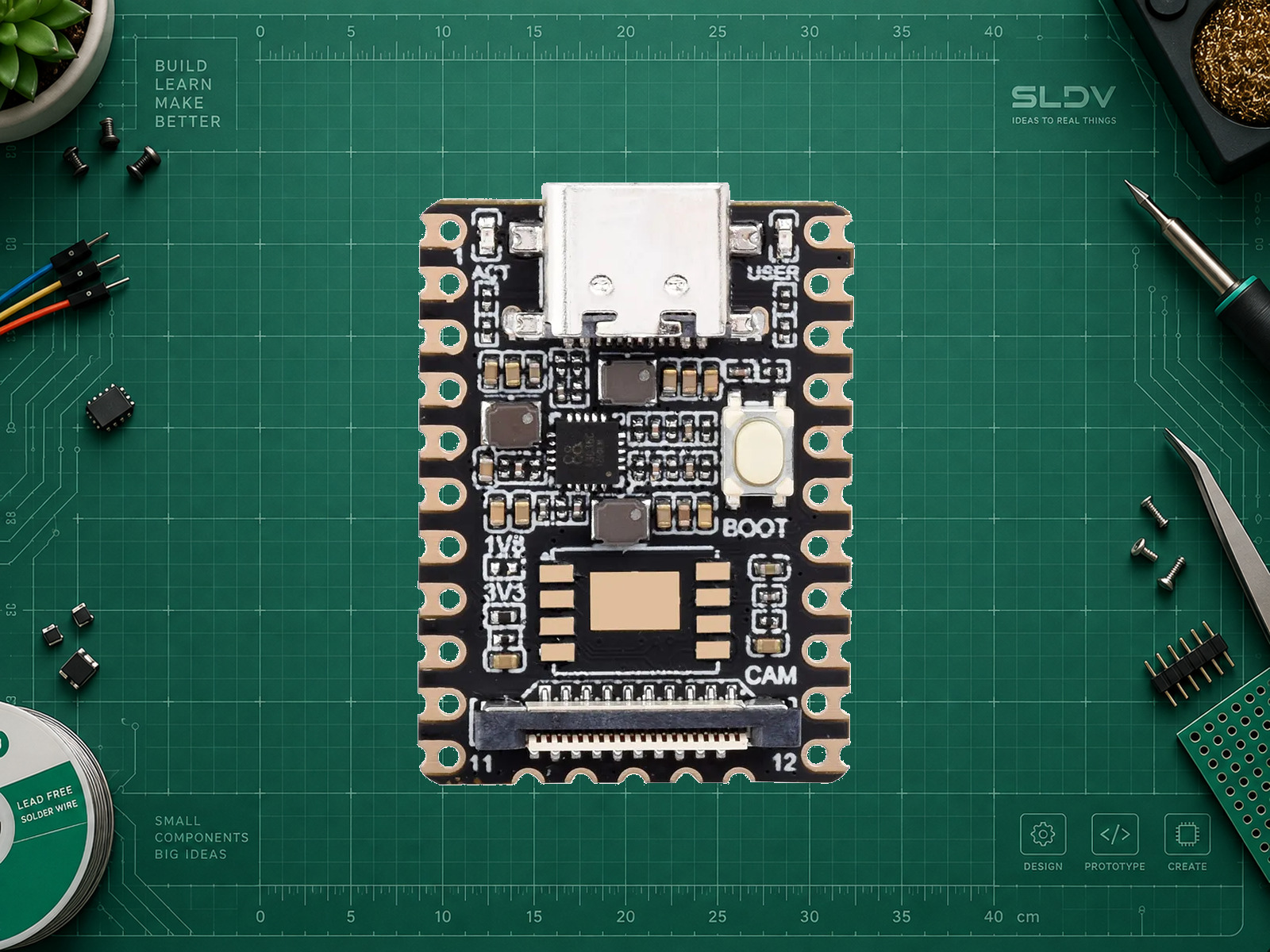

В этой карточке явно разделены два исполнения. Mini A имеет незапаянное место под NAND и использует microSD. Mini B получает микросхему SPI NAND Flash на этом месте. RAM и вычислительная часть у них одинаковые; образ системы выбирают по букве A/B и носителю. На обложке Mini A, в дополнительном фото Mini B. Официальная распиновка общая для A/B и показывает Mini B.
Плата интересна там, где нужны Linux и обработка изображения, но важен размер. NPU требует совместимых моделей Rockchip, а ограниченная RAM — компактного приложения. Варианты M отличаются припаянными штыревыми разъёмами; это не отдельная вычислительная модель.
Характеристики
- Система на кристалле
- Rockchip RV1103G1
- Основной процессор
- 1 × Arm Cortex-A7, 32 бит
- Частота CPU, до
- 1200 МГц
- Оперативная память
- 64 МБ DDR2
- Накопитель
- Mini A: microSD, без NAND; Mini B: 128 МБ SPI NAND Flash и microSD
- NPU INT8
- 0.5 TOPS
- Вход ISP, максимум
- 4 Мп при 30 кадр/с
- Камерный интерфейс
- 1 × MIPI CSI, 2 линии
- Выведенные GPIO
- 17
- Ethernet
- Площадки Ethernet; разъёма RJ45 нет
- USB
- USB Type-C, USB 2.0 Host/Device
- Беспроводная связь
- Встроенных Wi-Fi и Bluetooth нет
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Питание 5 В через USB Type-C. Выводы UART2 и большинство цифровых GPIO — 3,3 В; SARADC_IN0/IN1 — домен 1,8 В. Не подавайте 5 В на сигнальные выводы. Перед подключением сверяйте домен каждого контакта с официальной распиновкой.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Type-C платы | USB компьютера через кабель с линиями данных | Подключение для примера ADB. BOOT при обычной загрузке не удерживать. |
| Контакт 4: UART2_TX_M1 / GPIO1_B2 | RX адаптера USB–UART с логикой 3,3 В | Необязательная последовательная консоль; передача платы идёт на приём адаптера. |
| Контакт 5: UART2_RX_M1 / GPIO1_B3 | TX адаптера USB–UART с логикой 3,3 В | Приём платы подключить к передаче адаптера. Не использовать уровни RS-232 или 5 В. |
| Контакт 2: GND | GND адаптера USB–UART | Общий провод обязателен. При питании платы от USB контакт питания адаптера не подключать. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Luckfox Pico Mini A / B (RV1103) в мой проект. Сначала уточни точное исполнение платы (Mini A или Mini B), ОС компьютера, образ и носитель загрузки, задачу и подключаемую периферию. Используй официальную схему именно этой модели. Разделяй питание 5 В, цифровые уровни 3,3 В и входы SARADC 1,8 В; не переноси распиновку с Raspberry Pi Pico. Предложи безопасное подключение, выбор образа и зависимостей, минимальный воспроизводимый пример, обработку ошибок и способ проверки. Для камеры и NPU уточни сенсор, драйвер, версию SDK и формат модели; не обещай совместимость без проверки. Явно отдели проверенные по документации сведения от аппаратно испытанных результатов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Система для примера
Buildroot LinuxОфициальный образ для выбранной модели. Ubuntu указан производителем как сторонний вариант.
- Пример имени образа в документации
A: Luckfox_Pico_Mini_A_MicroSD_250313; B: Luckfox_Pico_Mini_B_Flash_250313Имя приведено для идентификации модели и носителя. Это не утверждение, что данная сборка самая новая; проверьте актуальный раздел загрузок.
- Подключение
USB Device / ADBНа компьютере должен быть установлен ADB. Кабель только для зарядки не подходит.
- Последовательная консоль
UART2, 115200 бодНеобязательная диагностика через отдельный адаптер USB–UART 3,3 В. Контакты указаны в разделе подключения.
- Первый запуск
Подготовить образ → загрузить Linux → проверить ADB1. Выберите образ Buildroot для точной модели и носителя по официальной инструкции. Сохраните данные с целевого носителя: запись образа их уничтожит. 2. Для Mini A подготовьте загрузочную microSD. Для Mini B выберите образ Mini B Flash для NAND либо Mini B MicroSD для карты. Не используйте образ другой буквы. 3. Для обычной загрузки отпустите BOOT, подключите исправный USB-кабель с передачей данных и дождитесь старта Linux. 4. Установите ADB на компьютере и выполните пример ниже. Если устройство не видно, проверьте кабель, драйвер, права доступа и образ, затем используйте последовательную консоль для диагностики.
Проверка загрузки через ADB · команды на компьютере Linux/macOS
text# Выполнять на компьютере с установленным ADB, одна плата подключена по USB.
command -v adb >/dev/null 2>&1 || { echo "Установите ADB на компьютере" >&2; exit 1; }
adb devices
if ! adb get-state >/dev/null 2>&1; then
echo "Проверьте загрузку платы, USB-кабель, драйвер и выбор устройства" >&2
exit 1
fi
adb shell 'uname -a; grep MemTotal /proc/meminfo; df -h /'
Полный короткий сценарий для POSIX shell на компьютере; Linux уже должен загрузиться на Luckfox Pico Mini A / B (RV1103). При нескольких ADB-устройствах выберите нужное через adb -s с его реальным серийным номером. Команды только читают сведения. MemTotal может быть меньше номинальной RAM из-за резервирования. Синтаксис shell проверен; на физической плате этот пример не запускался. Номер ядра и версии утилит определяются выбранным образом, фиксированная версия API не заявляется.
