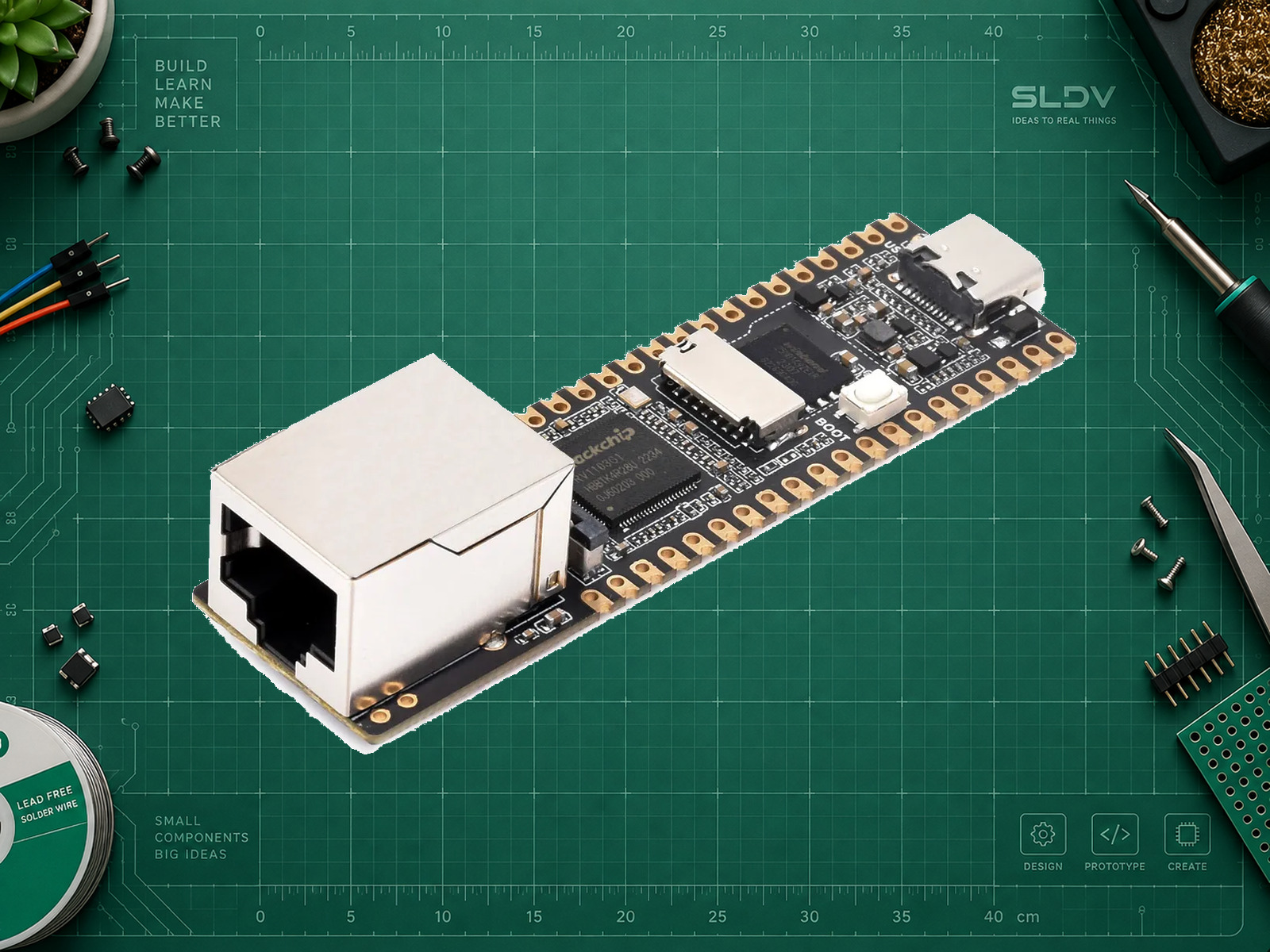

Luckfox Pico Plus RV1103
Luckfox · Luckfox Pico Plus, RV1103G1; исполнение без припаянных штыревых разъёмов
Linux-плата с RV1103, Ethernet RJ45 и 128 МБ NAND для камер и сетевых устройств
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Luckfox Pico Plus, RV1103G1; исполнение без припаянных штыревых разъёмов
Luckfox Pico Plus добавляет к компактной платформе RV1103 готовый разъём Ethernet и энергонезависимую память для системы. Плата подходит для сетевой камеры, локального анализатора видеопотока или проводного узла сбора данных.
Главное практическое отличие от обычной Pico — возможность подключить Ethernet без изготовления отдельного узла и загружаться из встроенной NAND. Вычислительная часть и объём RAM остаются на уровне RV1103; слово Plus не означает рост памяти до возможностей Pro.
Для запуска камерного приложения нужны совместимая камера, драйвер и подходящая сборка системы. NPU используется через инструменты Rockchip. При выборе образа различайте версии Flash и MicroSD; они предназначены для разных носителей.
Характеристики
- Система на кристалле
- Rockchip RV1103G1
- Основной процессор
- 1 × Arm Cortex-A7, 32 бит
- Частота CPU, до
- 1200 МГц
- Оперативная память
- 64 МБ DDR2
- Накопитель
- 128 МБ SPI NAND Flash; слот microSD
- NPU INT8
- 0.5 TOPS
- Вход ISP, максимум
- 4 Мп при 30 кадр/с
- Камерный интерфейс
- 1 × MIPI CSI, 2 линии
- Выведенные GPIO
- 25
- Ethernet
- RJ45, 10/100 Мбит/с
- USB
- USB Type-C, USB 2.0 Host/Device
- Беспроводная связь
- Встроенных Wi-Fi и Bluetooth нет
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Питание 5 В через USB Type-C. Выводы UART2 и большинство цифровых GPIO — 3,3 В; SARADC_IN0/IN1 — домен 1,8 В. Не подавайте 5 В на сигнальные выводы. Перед подключением сверяйте домен каждого контакта с официальной распиновкой.
ПРАКТИКА

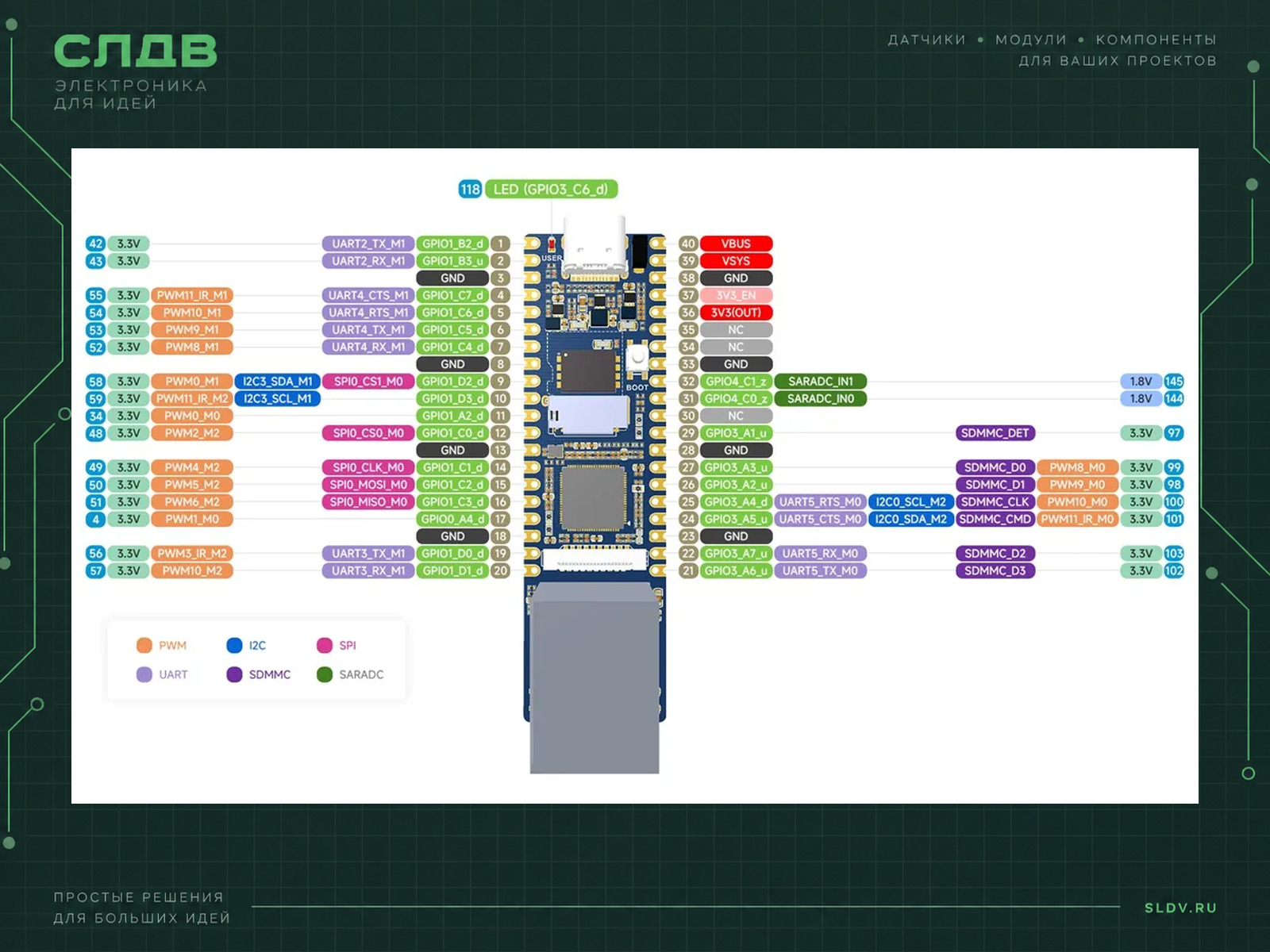

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Type-C платы | USB компьютера через кабель с линиями данных | Подключение для примера ADB. BOOT при обычной загрузке не удерживать. |
| Контакт 1: UART2_TX_M1 / GPIO1_B2 | RX адаптера USB–UART с логикой 3,3 В | Необязательная последовательная консоль; передача платы идёт на приём адаптера. |
| Контакт 2: UART2_RX_M1 / GPIO1_B3 | TX адаптера USB–UART с логикой 3,3 В | Приём платы подключить к передаче адаптера. Не использовать уровни RS-232 или 5 В. |
| Контакт 3: GND | GND адаптера USB–UART | Общий провод обязателен. При питании платы от USB контакт питания адаптера не подключать. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Luckfox Pico Plus RV1103 в мой проект. Сначала уточни точное исполнение платы, ОС компьютера, образ и носитель загрузки, задачу и подключаемую периферию. Используй официальную схему именно этой модели. Разделяй питание 5 В, цифровые уровни 3,3 В и входы SARADC 1,8 В; не переноси распиновку с Raspberry Pi Pico. Предложи безопасное подключение, выбор образа и зависимостей, минимальный воспроизводимый пример, обработку ошибок и способ проверки. Для камеры и NPU уточни сенсор, драйвер, версию SDK и формат модели; не обещай совместимость без проверки. Явно отдели проверенные по документации сведения от аппаратно испытанных результатов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Система для примера
Buildroot LinuxОфициальный образ для выбранной модели. Ubuntu указан производителем как сторонний вариант.
- Пример имени образа в документации
Luckfox_Pico_Plus_Flash_250313Имя приведено для идентификации модели и носителя. Это не утверждение, что данная сборка самая новая; проверьте актуальный раздел загрузок.
- Подключение
USB Device / ADBНа компьютере должен быть установлен ADB. Кабель только для зарядки не подходит.
- Последовательная консоль
UART2, 115200 бодНеобязательная диагностика через отдельный адаптер USB–UART 3,3 В. Контакты указаны в разделе подключения.
- Первый запуск
Подготовить образ → загрузить Linux → проверить ADB1. Выберите образ Buildroot для точной модели и носителя по официальной инструкции. Сохраните данные с целевого носителя: запись образа их уничтожит. 2. Запишите подходящий образ в NAND по инструкции производителя либо подготовьте microSD. Для режима прошивки удерживайте BOOT при подключении USB. Не считайте заводской тестовый образ готовой рабочей системой. 3. Для обычной загрузки отпустите BOOT, подключите исправный USB-кабель с передачей данных и дождитесь старта Linux. 4. Установите ADB на компьютере и выполните пример ниже. Если устройство не видно, проверьте кабель, драйвер, права доступа и образ, затем используйте последовательную консоль для диагностики.
Проверка загрузки через ADB · команды на компьютере Linux/macOS
text# Выполнять на компьютере с установленным ADB, одна плата подключена по USB.
command -v adb >/dev/null 2>&1 || { echo "Установите ADB на компьютере" >&2; exit 1; }
adb devices
if ! adb get-state >/dev/null 2>&1; then
echo "Проверьте загрузку платы, USB-кабель, драйвер и выбор устройства" >&2
exit 1
fi
adb shell 'uname -a; grep MemTotal /proc/meminfo; df -h /'
Полный короткий сценарий для POSIX shell на компьютере; Linux уже должен загрузиться на Luckfox Pico Plus RV1103. При нескольких ADB-устройствах выберите нужное через adb -s с его реальным серийным номером. Команды только читают сведения. MemTotal может быть меньше номинальной RAM из-за резервирования. Синтаксис shell проверен; на физической плате этот пример не запускался. Номер ядра и версии утилит определяются выбранным образом, фиксированная версия API не заявляется.
