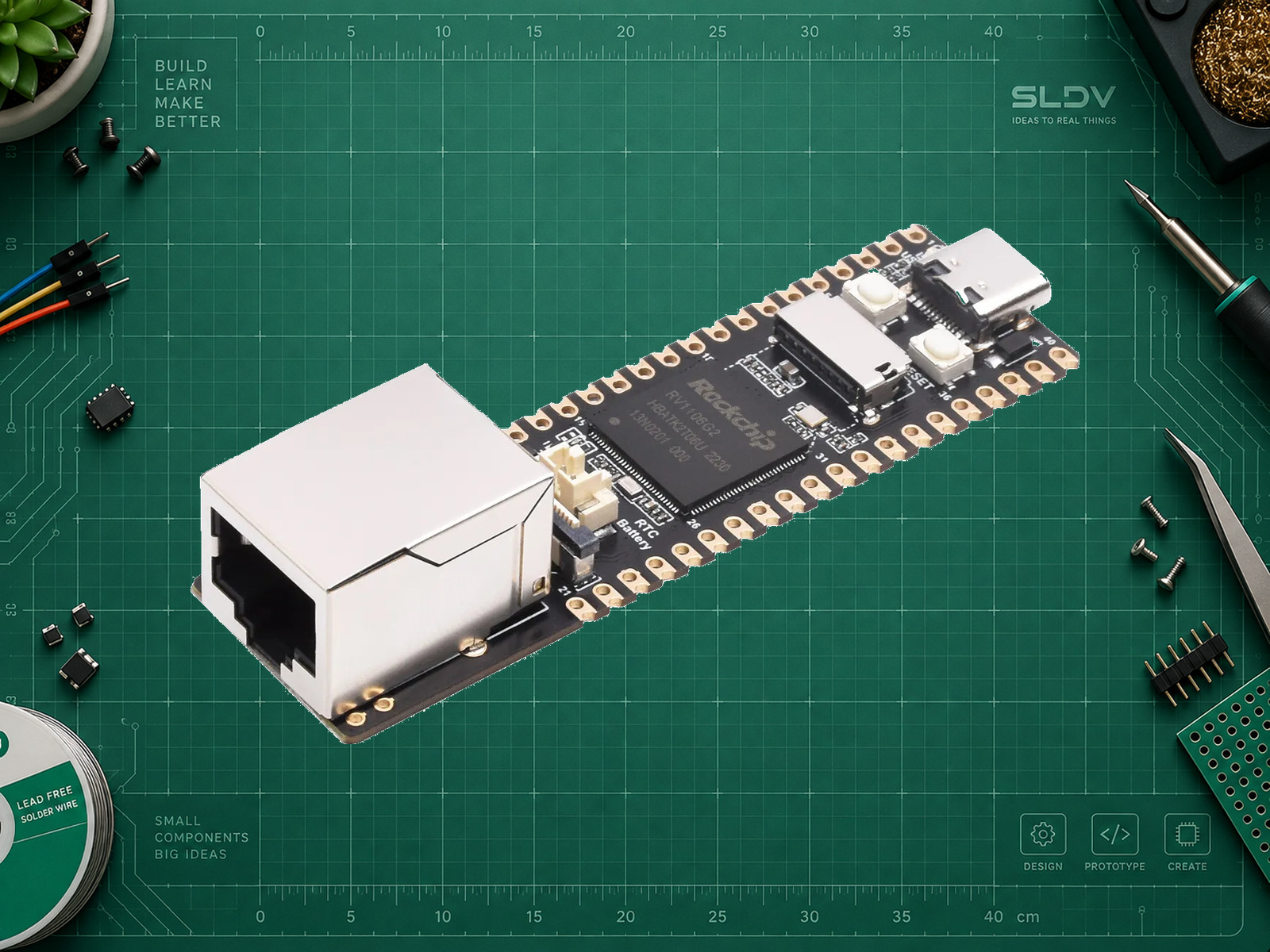

Luckfox Pico Pro RV1106
Luckfox · Luckfox Pico Pro, RV1106G2, 128 МБ DDR3L; не Max
Linux-плата с RV1106G2, 128 МБ DDR3L, Ethernet и 256 МБ NAND для встраиваемого зрения
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Luckfox Pico Pro, RV1106G2, 128 МБ DDR3L; не Max
Luckfox Pico Pro переносит компактную камерную платформу на RV1106G2. По сравнению с Pico и Plus у неё больше оперативной и NAND-памяти, а ISP рассчитан на более высокое разрешение входного изображения. Это полезно для камерных приложений, которым тесно в младших моделях.
Есть Ethernet RJ45, разъём резервной батареи RTC и отдельная кнопка RESET. Это не зарядный разъём аккумулятора основного питания. Камера и батарея выбираются отдельно; перед подключением нужны проверка совместимости и полярности.
Pro и Max внешне похожи, но не равны по SoC, памяти и NPU. Здесь описана именно Pro с RV1106G2. Аппаратный NPU работает с совместимыми моделями и программным стеком Rockchip. Больше RAM облегчает разработку, но не делает эту плату универсальным настольным компьютером.
Характеристики
- Система на кристалле
- Rockchip RV1106G2
- Основной процессор
- 1 × Arm Cortex-A7, 32 бит
- Частота CPU, до
- 1200 МГц
- Оперативная память
- 128 МБ DDR3L
- Накопитель
- 256 МБ SPI NAND Flash; слот microSD
- NPU INT8
- 0.5 TOPS
- Вход ISP, максимум
- 5 Мп при 30 кадр/с
- Камерный интерфейс
- 1 × MIPI CSI, 2 линии
- Выведенные GPIO
- 26
- Ethernet
- RJ45, 10/100 Мбит/с
- USB
- USB Type-C, USB 2.0 Host/Device
- Беспроводная связь
- Встроенных Wi-Fi и Bluetooth нет
- RTC
- Разъём резервной батареи MX1.25 и кнопка RESET
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Питание 5 В через USB Type-C. Выводы UART2 и большинство цифровых GPIO — 3,3 В; SARADC_IN0/IN1 — домен 1,8 В. Не подавайте 5 В на сигнальные выводы. Перед подключением сверяйте домен каждого контакта с официальной распиновкой.
ПРАКТИКА

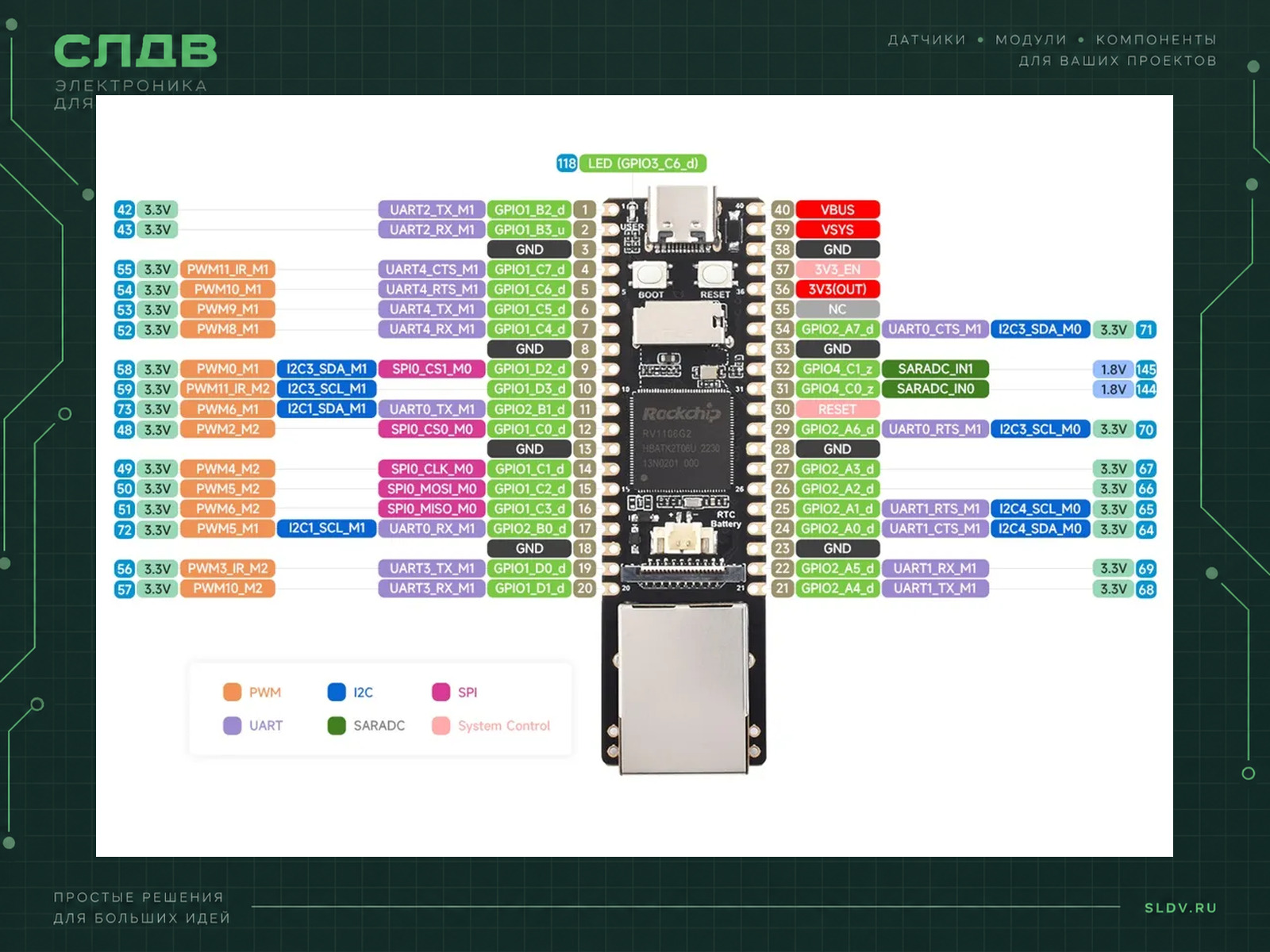

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Type-C платы | USB компьютера через кабель с линиями данных | Подключение для примера ADB. BOOT при обычной загрузке не удерживать. |
| Контакт 1: UART2_TX_M1 / GPIO1_B2 | RX адаптера USB–UART с логикой 3,3 В | Необязательная последовательная консоль; передача платы идёт на приём адаптера. |
| Контакт 2: UART2_RX_M1 / GPIO1_B3 | TX адаптера USB–UART с логикой 3,3 В | Приём платы подключить к передаче адаптера. Не использовать уровни RS-232 или 5 В. |
| Контакт 3: GND | GND адаптера USB–UART | Общий провод обязателен. При питании платы от USB контакт питания адаптера не подключать. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Luckfox Pico Pro RV1106 в мой проект. Сначала уточни точное исполнение платы, ОС компьютера, образ и носитель загрузки, задачу и подключаемую периферию. Используй официальную схему именно этой модели. Разделяй питание 5 В, цифровые уровни 3,3 В и входы SARADC 1,8 В; не переноси распиновку с Raspberry Pi Pico. Предложи безопасное подключение, выбор образа и зависимостей, минимальный воспроизводимый пример, обработку ошибок и способ проверки. Для камеры и NPU уточни сенсор, драйвер, версию SDK и формат модели; не обещай совместимость без проверки. Явно отдели проверенные по документации сведения от аппаратно испытанных результатов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Система для примера
Buildroot LinuxОфициальный образ для выбранной модели. Ubuntu указан производителем как сторонний вариант.
- Пример имени образа в документации
Luckfox_Pico_Pro_Max_Flash_250607Имя приведено для идентификации модели и носителя. Это не утверждение, что данная сборка самая новая; проверьте актуальный раздел загрузок.
- Подключение
USB Device / ADBНа компьютере должен быть установлен ADB. Кабель только для зарядки не подходит.
- Последовательная консоль
UART2, 115200 бодНеобязательная диагностика через отдельный адаптер USB–UART 3,3 В. Контакты указаны в разделе подключения.
- Первый запуск
Подготовить образ → загрузить Linux → проверить ADB1. Выберите образ Buildroot для точной модели и носителя по официальной инструкции. Сохраните данные с целевого носителя: запись образа их уничтожит. 2. Запишите подходящий образ в NAND по инструкции производителя либо подготовьте microSD. Для режима прошивки удерживайте BOOT при подключении USB. Не считайте заводской тестовый образ готовой рабочей системой. 3. Для обычной загрузки отпустите BOOT, подключите исправный USB-кабель с передачей данных и дождитесь старта Linux. 4. Установите ADB на компьютере и выполните пример ниже. Если устройство не видно, проверьте кабель, драйвер, права доступа и образ, затем используйте последовательную консоль для диагностики.
Проверка загрузки через ADB · команды на компьютере Linux/macOS
text# Выполнять на компьютере с установленным ADB, одна плата подключена по USB.
command -v adb >/dev/null 2>&1 || { echo "Установите ADB на компьютере" >&2; exit 1; }
adb devices
if ! adb get-state >/dev/null 2>&1; then
echo "Проверьте загрузку платы, USB-кабель, драйвер и выбор устройства" >&2
exit 1
fi
adb shell 'uname -a; grep MemTotal /proc/meminfo; df -h /'
Полный короткий сценарий для POSIX shell на компьютере; Linux уже должен загрузиться на Luckfox Pico Pro RV1106. При нескольких ADB-устройствах выберите нужное через adb -s с его реальным серийным номером. Команды только читают сведения. MemTotal может быть меньше номинальной RAM из-за резервирования. Синтаксис shell проверен; на физической плате этот пример не запускался. Номер ядра и версии утилит определяются выбранным образом, фиксированная версия API не заявляется.
