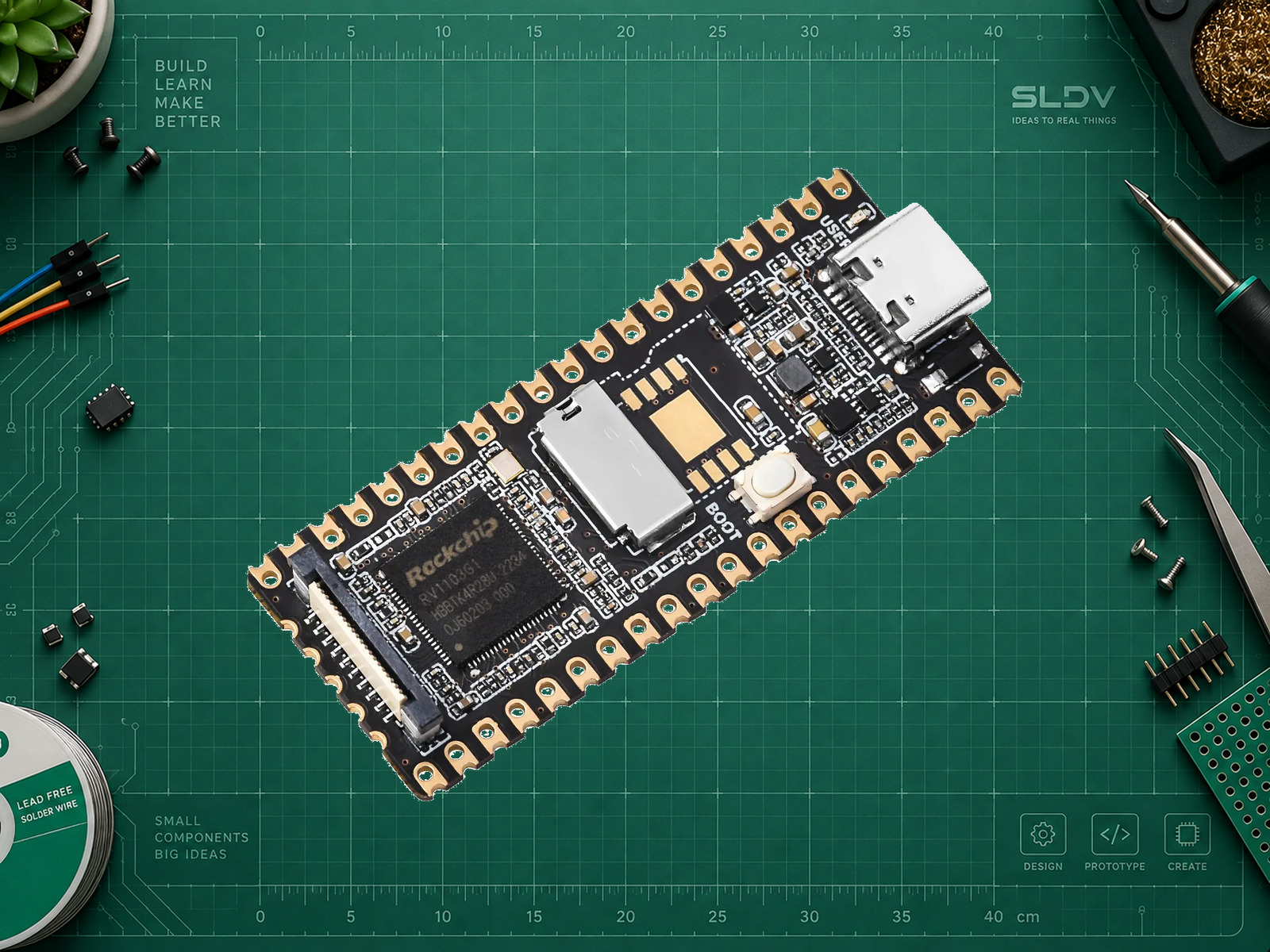

Luckfox Pico RV1103
Luckfox · Luckfox Pico, RV1103G1; исполнение без припаянных штыревых разъёмов
Миниатюрный Linux-компьютер с камерным интерфейсом и NPU, загрузкой с microSD
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Luckfox Pico, RV1103G1; исполнение без припаянных штыревых разъёмов
Luckfox Pico объединяет Linux, камерный интерфейс и аппаратную обработку изображения в узкой плате с контактами по краям. Это основа для небольшой камеры с локальным анализом кадров, датчика с обработкой на устройстве или экспериментов с Linux-периферией.
Сильная сторона модели — связка Cortex-A7, ISP и NPU. Нейросеть нужно подготовить под инструменты Rockchip; наличие NPU не означает автоматическое ускорение любой Python-модели. Небольшой объём RAM требует экономного приложения и подходящего образа.
Обычная Pico загружается с microSD. Ethernet выведен только на площадки: подключить сетевой кабель напрямую нельзя. Это самостоятельная Linux-платформа; форма платы не подтверждает совместимость её выводов или прошивок с Raspberry Pi Pico.
Характеристики
- Система на кристалле
- Rockchip RV1103G1
- Основной процессор
- 1 × Arm Cortex-A7, 32 бит
- Частота CPU, до
- 1200 МГц
- Оперативная память
- 64 МБ DDR2
- Накопитель
- microSD; встроенной SPI NAND Flash нет
- NPU INT8
- 0.5 TOPS
- Вход ISP, максимум
- 4 Мп при 30 кадр/с
- Камерный интерфейс
- 1 × MIPI CSI, 2 линии
- Выведенные GPIO
- 24
- Ethernet
- Площадки Ethernet; разъёма RJ45 на плате нет
- USB
- USB Type-C, USB 2.0 Host/Device
- Беспроводная связь
- Встроенных Wi-Fi и Bluetooth нет
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Питание 5 В через USB Type-C. Выводы UART2 и большинство цифровых GPIO — 3,3 В; SARADC_IN0/IN1 — домен 1,8 В. Не подавайте 5 В на сигнальные выводы. Перед подключением сверяйте домен каждого контакта с официальной распиновкой.
ПРАКТИКА

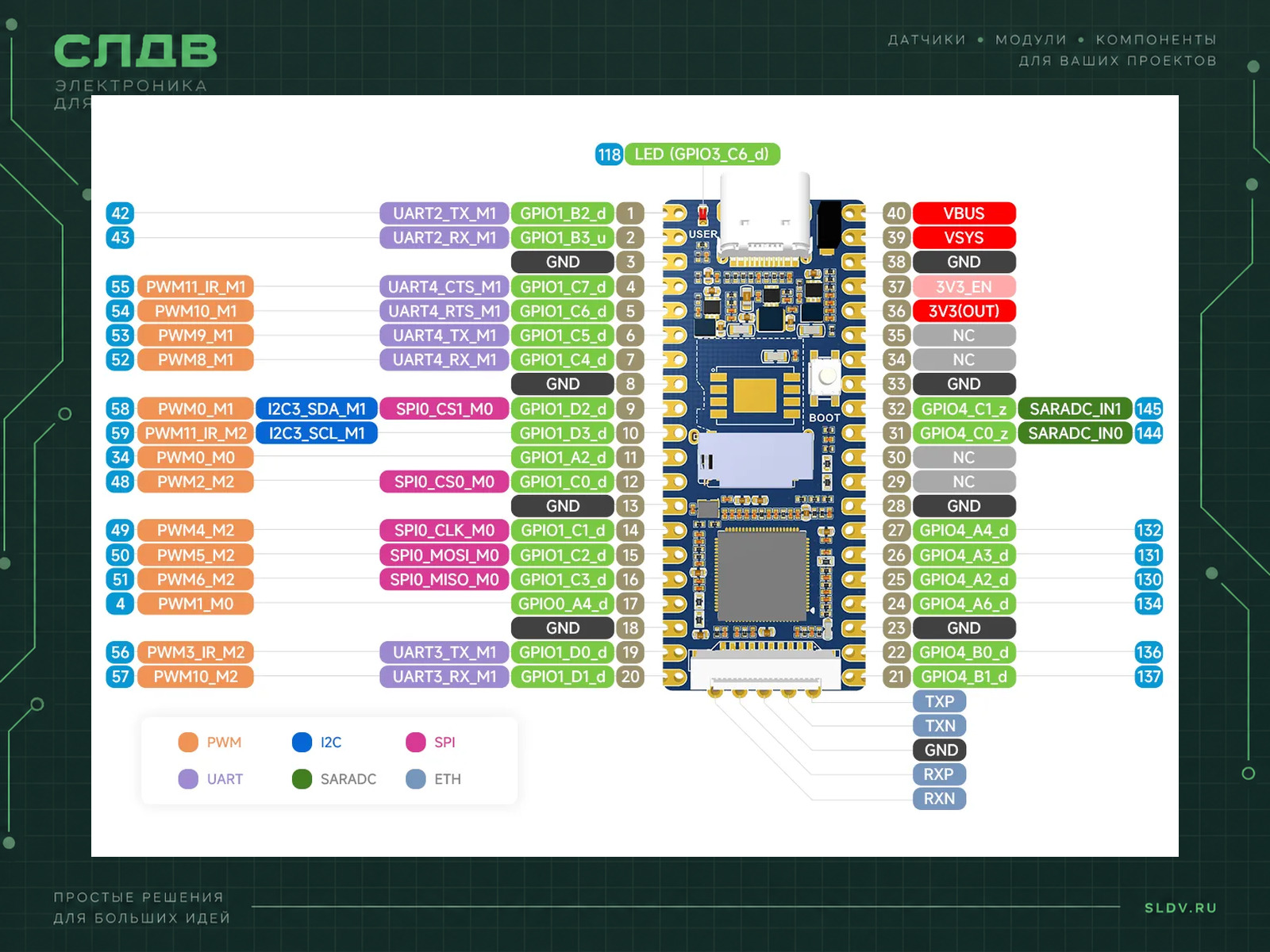

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Type-C платы | USB компьютера через кабель с линиями данных | Подключение для примера ADB. BOOT при обычной загрузке не удерживать. |
| Контакт 1: UART2_TX_M1 / GPIO1_B2 | RX адаптера USB–UART с логикой 3,3 В | Необязательная последовательная консоль; передача платы идёт на приём адаптера. |
| Контакт 2: UART2_RX_M1 / GPIO1_B3 | TX адаптера USB–UART с логикой 3,3 В | Приём платы подключить к передаче адаптера. Не использовать уровни RS-232 или 5 В. |
| Контакт 3: GND | GND адаптера USB–UART | Общий провод обязателен. При питании платы от USB контакт питания адаптера не подключать. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Luckfox Pico RV1103 в мой проект. Сначала уточни точное исполнение платы, ОС компьютера, образ и носитель загрузки, задачу и подключаемую периферию. Используй официальную схему именно этой модели. Разделяй питание 5 В, цифровые уровни 3,3 В и входы SARADC 1,8 В; не переноси распиновку с Raspberry Pi Pico. Предложи безопасное подключение, выбор образа и зависимостей, минимальный воспроизводимый пример, обработку ошибок и способ проверки. Для камеры и NPU уточни сенсор, драйвер, версию SDK и формат модели; не обещай совместимость без проверки. Явно отдели проверенные по документации сведения от аппаратно испытанных результатов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Система для примера
Buildroot LinuxОфициальный образ для выбранной модели. Ubuntu указан производителем как сторонний вариант.
- Пример имени образа в документации
Luckfox_Pico_MicroSD_250313Имя приведено для идентификации модели и носителя. Это не утверждение, что данная сборка самая новая; проверьте актуальный раздел загрузок.
- Подключение
USB Device / ADBНа компьютере должен быть установлен ADB. Кабель только для зарядки не подходит.
- Последовательная консоль
UART2, 115200 бодНеобязательная диагностика через отдельный адаптер USB–UART 3,3 В. Контакты указаны в разделе подключения.
- Первый запуск
Подготовить образ → загрузить Linux → проверить ADB1. Выберите образ Buildroot для точной модели и носителя по официальной инструкции. Сохраните данные с целевого носителя: запись образа их уничтожит. 2. Запишите образ MicroSD для обычной Pico на карту через SDTool по инструкции производителя. Установите карту при выключенном питании. 3. Для обычной загрузки отпустите BOOT, подключите исправный USB-кабель с передачей данных и дождитесь старта Linux. 4. Установите ADB на компьютере и выполните пример ниже. Если устройство не видно, проверьте кабель, драйвер, права доступа и образ, затем используйте последовательную консоль для диагностики.
Проверка загрузки через ADB · команды на компьютере Linux/macOS
text# Выполнять на компьютере с установленным ADB, одна плата подключена по USB.
command -v adb >/dev/null 2>&1 || { echo "Установите ADB на компьютере" >&2; exit 1; }
adb devices
if ! adb get-state >/dev/null 2>&1; then
echo "Проверьте загрузку платы, USB-кабель, драйвер и выбор устройства" >&2
exit 1
fi
adb shell 'uname -a; grep MemTotal /proc/meminfo; df -h /'
Полный короткий сценарий для POSIX shell на компьютере; Linux уже должен загрузиться на Luckfox Pico RV1103. При нескольких ADB-устройствах выберите нужное через adb -s с его реальным серийным номером. Команды только читают сведения. MemTotal может быть меньше номинальной RAM из-за резервирования. Синтаксис shell проверен; на физической плате этот пример не запускался. Номер ядра и версии утилит определяются выбранным образом, фиксированная версия API не заявляется.
