MAX485 TTL-RS485 Module
Analog Devices / Maxim (микросхема; изготовитель платы не указан) · MAX485, 5 В, ручное управление DE и /RE
Полудуплексное преобразование UART в дифференциальную линию RS-485.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает MAX485, 5 В, ручное управление DE и /RE
Модуль содержит линейный трансивер MAX485 и выводит сигналы UART и пару A/B. Надпись TTL-RS485 описывает преобразование электрических уровней: микросхема не формирует Modbus, адреса устройств или пакеты. Этим занимается программа контроллера.
У классической платы направление задаётся DE и /RE. Здесь выбран вариант без автоматического переключения. Штатное питание MAX485 — 5 В; свойства MAX3485 на 3,3 В ему не приписываются. RO нельзя напрямую подключать к GPIO ESP32. Изоляция и защита от импульсов в этой карточке не заявлены.
На линии нужны витая пара, учёт общего потенциала и терминация только на двух физических концах, обычно 120 Ом. Проверьте уже установленные резисторы, чтобы не добавлять лишние. Согласование покоя рассчитывают для всей сети; открытый вход приёмника не гарантирует определённое состояние любой нагруженной шины. Обозначения A/B у производителей оборудования бывают различными: сверяйте полярность по документации обоих узлов. Клеммы модуля не заменяют гальваническую развязку.

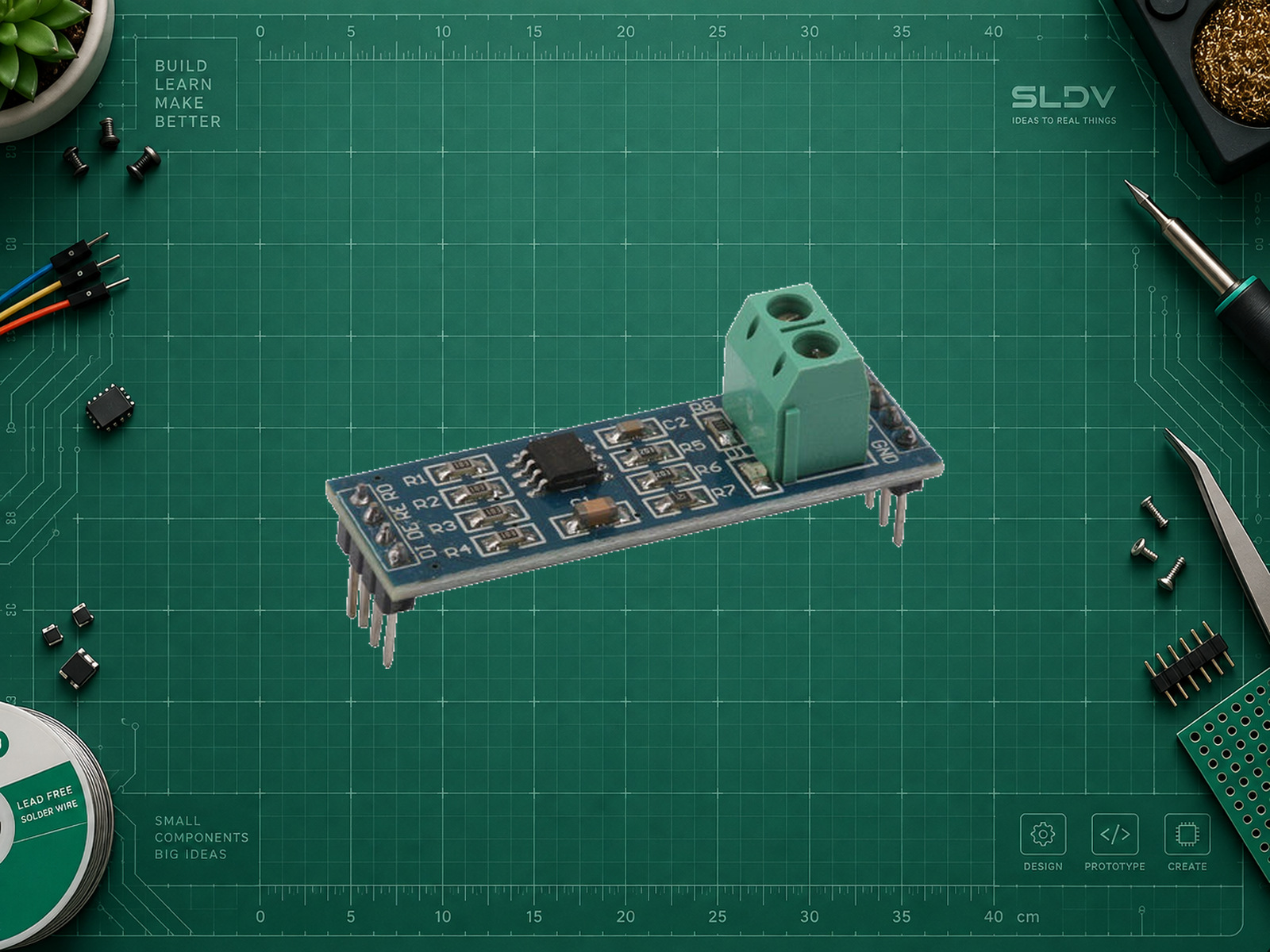

Пример модуля MAX485 с ручными DE и /RE из каталога The Engineer Store. Фото вырезано из исходного фона без изменения платы и пропорций; изготовитель носителя не установлен. Разрешение на повторное использование фото не подтверждено.
Источник изображения: www.theengineerstore.in, исходный файл. Условия повторного использования не установлены; открытая лицензия не заявляется. Фон отделён, выполнено равномерное масштабирование; реальные детали платы не перерисованы.
MAX485, 5 В: аппаратный Serial1 Mega 2560 и общее управление DE+/RE. Авторская схема SLDV LAB по именам сигналов; порядок гребёнок не заявляется универсальным.
Характеристики
- Режим
- Полудуплекс
- Управление
- DE и /RE
- Протокол верхнего уровня
- Задаётся программой; Modbus не встроен
- Интерфейс
- UART
- Питание модуля
- Модуль MAX485 в примере питается от 5 В; RO — выход логики 5 В, для ESP32 нужен согласователь или трансивер 3,3 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VCC | 5V | Arduino Mega 2560 Rev3; плата MAX485 на 5 В. |
| GND | GND | Для лабораторного стенда общая земля с обоими узлами. |
| DI | D18 / TX1 | Аппаратный Serial1 Mega; не USB Serial. |
| RO | D19 / RX1 | Mega использует 5-вольтовую логику. |
| DE и /RE | D2 | Соединить оба входа: HIGH передача, LOW приём. |
| A / B | A / B второго RS-485-узла | Лабораторная двухузловая линия; полярность и оконечные резисторы проверить по схемам. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать MAX485 с DE и /RE. Сначала уточни точную плату модуля, контроллер, среду, питание и задачу. Проверь схему, логические уровни и маркировку контактов; затем дай согласованные подключение, зависимости и полный минимальный пример с обработкой ошибок. Объясни безопасную первичную проверку и ожидаемый результат. Проверь направление DE, момент окончания UART-передачи, терминацию и необходимость изоляции; не отправляй произвольный тест в действующую сеть.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino Mega 2560 Rev3; Arduino AVR Boards 1.8.6Используется отдельный Serial1: TX1=D18, RX1=D19.
- UART
Serial1.begin(9600, SERIAL_8N1)Второй узел должен использовать тот же формат и отвечать после завершения передачи.
- Направление
D2 → DE и /RESerial1.flush() ожидает окончания исходящих данных до переключения в приём.
Arduino: полный пример запроса на отдельном RS-485-стенде
cppconst uint8_t DIR = 2;
void setup() {
digitalWrite(DIR, LOW);
pinMode(DIR, OUTPUT);
Serial.begin(115200);
Serial1.begin(9600, SERIAL_8N1);
}
void loop() {
while (Serial1.available()) Serial1.read();
digitalWrite(DIR, HIGH);
delayMicroseconds(10);
Serial1.print("HELLO\n");
Serial1.flush();
digitalWrite(DIR, LOW);
const uint32_t started = millis();
bool received = false;
while (millis() - started < 500) {
while (Serial1.available()) {
Serial.write(Serial1.read());
received = true;
}
}
if (!received) Serial.println("No response within 500 ms");
delay(1500);
}
Полный скетч для Mega 2560 Rev3, API Arduino AVR Boards 1.8.6. Нужен второй лабораторный узел, который отвечает на HELLO. Это не Modbus и не пример для подключения к действующей промышленной сети. Не компилировалось и не испытывалось на оборудовании.
