MAX7219 8×8 LED Matrix
Один MAX7219 + одна матрица 8×8, вход DIN/CLK/CS
Светодиодный индикатор с аппаратным сканированием и регулировкой яркости.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Один MAX7219 + одна матрица 8×8, вход DIN/CLK/CS
Модуль объединяет одиночную матрицу 8×8 и драйвер MAX7219: сканирование строк выполняется аппаратно, поэтому контроллеру достаточно отправлять изменения. Он подходит для пиктограмм и простых анимаций. Описано исполнение с одним драйвером, не четырёхсекционный FC-16.
Расположение строк и столбцов зависит от разводки конкретной платы. Тест ниже последовательно зажигает точки, позволяя увидеть порядок без предположения о типе матрицы; симметричный крест должен получаться при обычном повороте или отражении. Для текста затем нужно выбрать подтверждённую карту координат. Ток определяется RSET на плате и яркостью, поэтому параметры одной сборки не гарантируют параметры другой.

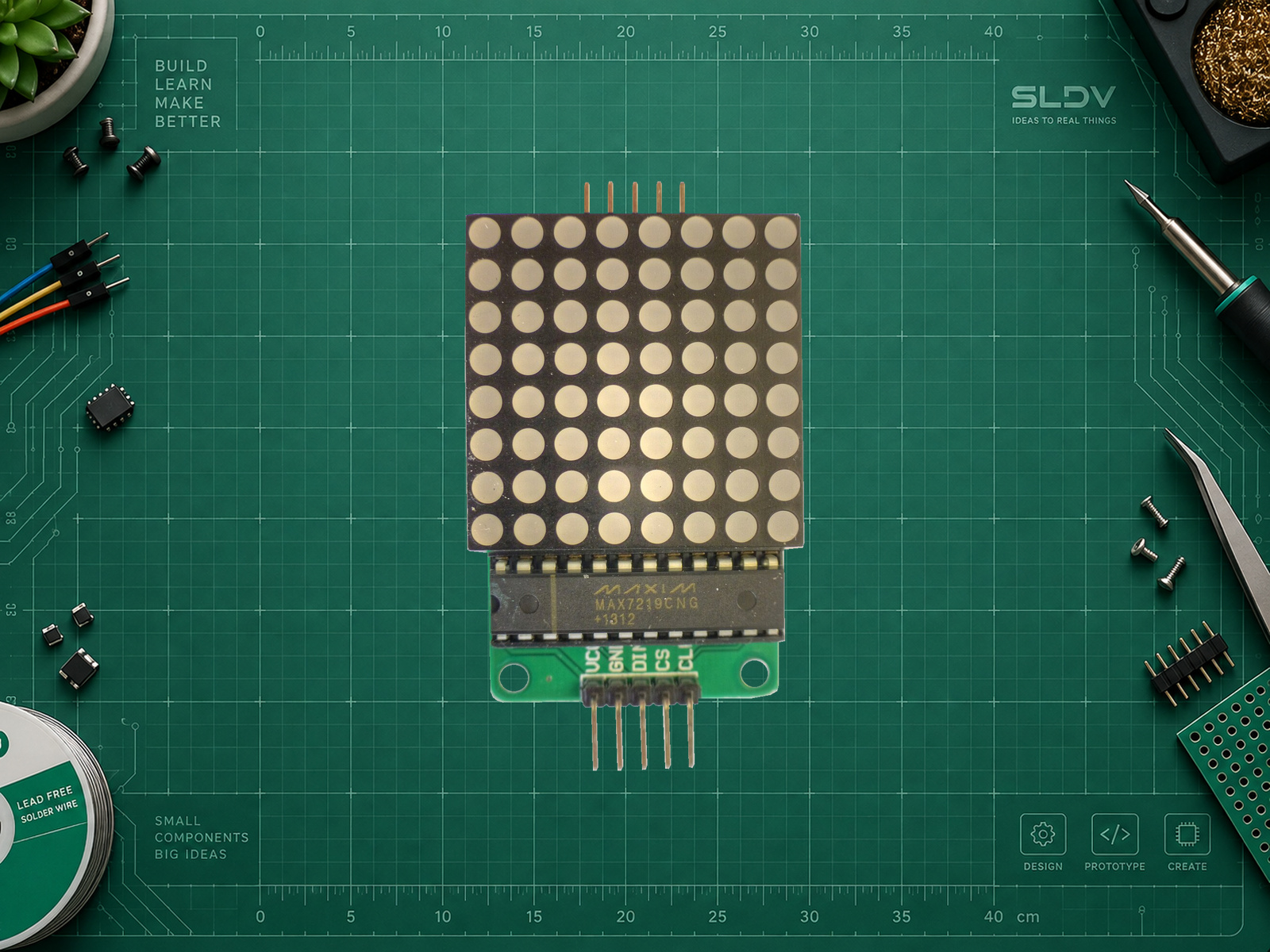

На фото один модуль MAX7219CNG с матрицей 8×8; производитель платы не установлен. MAX7219 single 8x8 matrix. Фото: Nevit Dilmen. Оригинал: https://commons.wikimedia.org/wiki/File:LED_Light-emitting_diode_1480262_3_4_HDR_Enhancer.jpg . Лицензия фотографии: CC BY-SA 3.0, https://creativecommons.org/licenses/by-sa/3.0/ . Изменения: Удалён исходный фон вокруг полного модуля и между внешними контактами; очищены видимые просветы монтажных отверстий. Пропорциональное масштабирование, размещение на предоставленном фоне и JPEG-сжатие. Геометрия, цвет, маркировка и видимые детали не перерисовывались. Адаптация фотографии распространяется по той же лицензии.
Схема распиновки
Авторская карта входного разъёма одиночного MAX7219CNG-модуля: вид со стороны светодиодов, вход снизу. Производитель платы неизвестен; порядок верхнего разъёма на фото не читается и не указан. Для GPIO 3,3 В требуется согласование уровней.
Источники: 1, 2. Авторская схема SLDV LAB по документации микросхемы и читаемой маркировке платы; скрытый порядок верхнего разъёма не реконструировался.
Характеристики
- Контроллер
- MAX7219
- Индикация
- Одна матрица 8 × 8
- Драйверов в примере
- 1
- Ступеней цифровой яркости
- 16
- Линии управления
- DIN, CLK, LOAD/CS; последовательный SPI-подобный протокол
- Интерфейс
- SPI
- Питание модуля
- Модуль питается от стабилизированных 5 В; MAX7219 требует логическую «1» не ниже 3,5 В. В примере UNO R3 с 5-В GPIO; прямое управление от ESP32 3,3 В не гарантировано.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VCC | Внешний стабилизированный источник 5 В | Источник выбрать по току реальной платы; не питать дисплей от GPIO. UNO в примере питается USB, его 5V с внешним +5V не соединять |
| GND | GND UNO и минус источника | Общая земля обязательна |
| DIN (вход) | D12 | LedControl использует программную передачу; это не аппаратный MOSI UNO |
| CLK | D11 | Программный clock LedControl |
| CS / LOAD | D10 | Arduino UNO R3 (ATmega328P), 5 В |
| DOUT (выход) | Не подключать | Для одного модуля; при каскаде идёт в DIN следующего |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить MAX7219 8×8 LED Matrix. Уточни контроллер, среду, число драйверов, маркировку входов и ток конкретного модуля. Подготовь питание 5 В с общей землёй и совместимые уровни DIN/CLK/LOAD; для ESP32 проверь преобразование 3,3→5 В. Используй LedControl 1.0.6 и полный пример с малой начальной яркостью. Проверь направление передачи, порядок строк и столбцов и объясни, что библиотека не читает подтверждение присутствия MAX7219.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Библиотека
LedControl 1.0.6Нужен только LedControl.h; SPI.h для этого программного интерфейса не требуется.
- Конструктор
LedControl display(12, 11, 10, 1);DIN, CLK, LOAD/CS, количество драйверов; выводы относятся к UNO R3.
- Запуск
display.shutdown(0, false);Первый драйвер имеет индекс 0.
- Начальная яркость
display.setIntensity(0, 1);Диапазон 0–15; программная яркость не заменяет правильный RSET.
Arduino UNO R3: проверка координат и мигающий крест
cpp#include <LedControl.h>
LedControl display(12, 11, 10, 1); // DIN, CLK, LOAD, count
void setup() {
display.shutdown(0, false);
display.setScanLimit(0, 7);
display.setIntensity(0, 1);
display.clearDisplay(0);
for (uint8_t row = 0; row < 8; ++row) {
for (uint8_t col = 0; col < 8; ++col) {
display.clearDisplay(0);
display.setLed(0, row, col, true);
delay(80);
}
}
display.clearDisplay(0);
}
void loop() {
for (uint8_t row = 0; row < 8; ++row) {
uint8_t pattern = (1U << row) | (1U << (7 - row));
display.setRow(0, row, pattern);
}
delay(1000);
display.clearDisplay(0);
delay(1000);
}
Полный скетч для Arduino UNO R3, Arduino AVR Boards 1.8.6 и LedControl 1.0.6. API сверено с исходниками, физический тест не выполнялся. Тест показывает фактический порядок адресации; не объявляет любую плату FC-16 или PAROLA. При другой разводке адаптируйте карту пикселей после наблюдения. При мерцании проверьте напряжение под нагрузкой, общую землю и развязку питания у модуля. У MAX7219 нет ACK: выполнение кода не подтверждает подключение.
