NE555
Texas Instruments — выбранный референс · NE555P, биполярный таймер, PDIP-8
Автономный генератор импульсов или таймер задержки с внешними резисторами и конденсатором.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает NE555P, биполярный таймер, PDIP-8
NE555 содержит компараторы, триггер и разрядный транзистор. Он может работать автономно, без микроконтроллера и библиотеки: внешняя RC-цепь задаёт длительность импульса или период генерации. Здесь выбран выводной TI NE555P; микросхема без платы не содержит готовых резисторов, конденсаторов и разъёмов.
В астабильном режиме конденсатор периодически заряжается и разряжается между порогами, связанными с питанием. Обычная двухрезисторная схема имеет несимметричные интервалы: время HIGH зависит от суммы RA+RB, LOW — от RB. Она не даёт ровно 50% заполнения без изменения схемы. Ёмкость, её утечка и допуски резисторов влияют на период.
Выход биполярного NE555 не является rail-to-rail. Заявление о большом выходном токе не заменяет проверку падения напряжения и нагрева; в примере подключён только малоточный LED. Для двигателя или реле нужен отдельный ключ с защитой нагрузки. RESET должен иметь определённый уровень, а развязка питания уменьшает влияние токовых импульсов переключения. При обмене с контроллером отдельно проверяют VIH/VIL и допустимое напряжение обеих сторон.

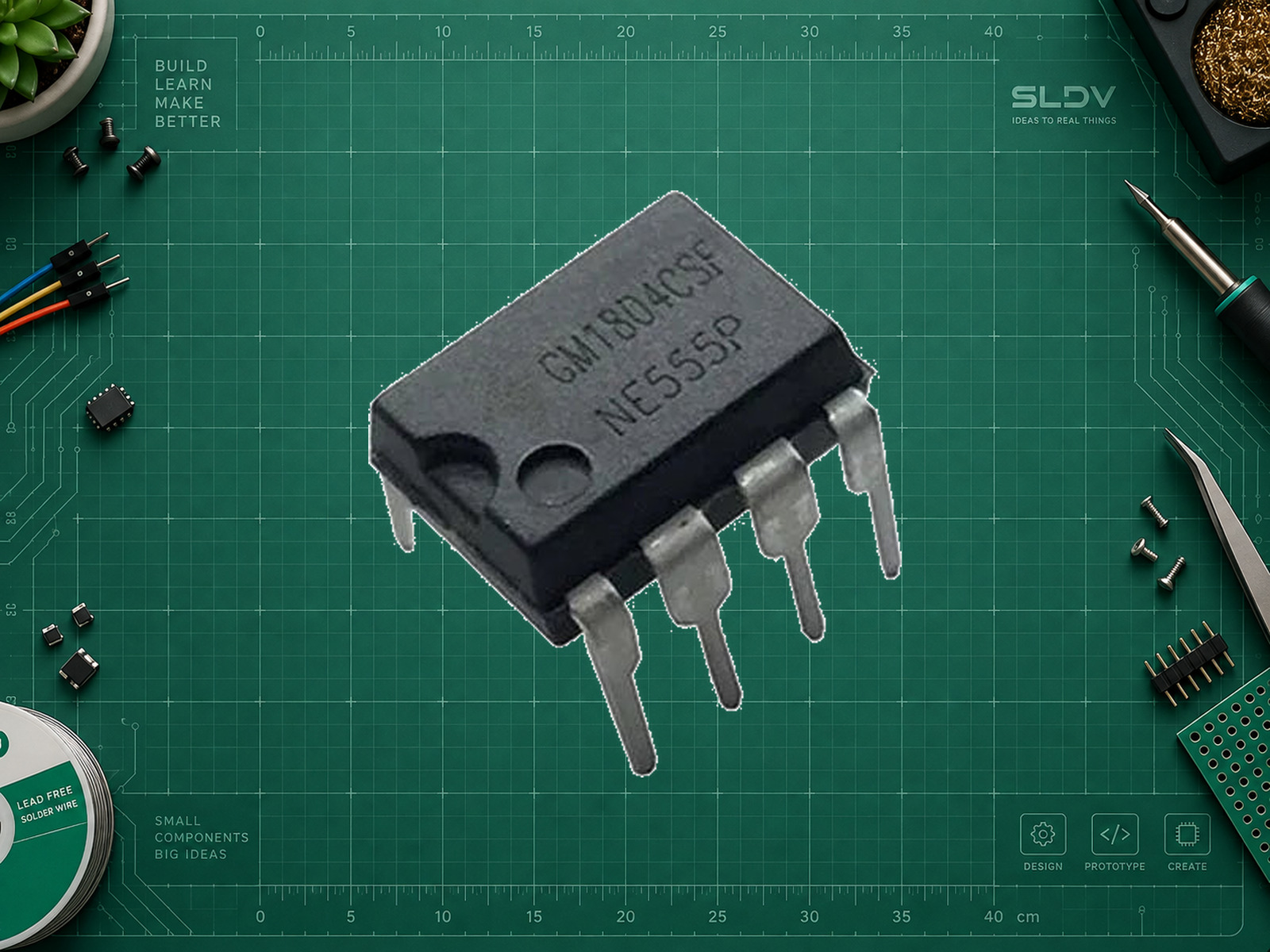

На фотографии Robot Pi Shop читается NE555P; логотип изготовителя однозначно не определяется. Снимок показывает корпус DIP-8 и исходные видимые выводы, часть дальнего ряда закрыта корпусом. Распиновка и электрические параметры карточки относятся к выбранному референсу Texas Instruments NE555P, а не служат подтверждением изготовителя детали на фотографии.
Микросхема с маркировкой NE555P в DIP-8: фотография Robot Pi Shop; корпус, ключ, маркировка и все видимые выводы сохранены. Изготовитель по снимку не подтверждён. Схема выводов и параметры относятся к референсу Texas Instruments NE555P.
Источник фотографии: https://robotpishop.com/products/ne555p . Исходный файл: http://robotpishop.com/cdn/shop/files/ocstron-enterprises-ocstron-kidapawan-ocstron-electronics-components-timer-chip-ne555-02-500x500.jpg?v=1767555747 . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки. Схема выводов/полярности: SLDV LAB, по https://www.ti.com/lit/ds/symlink/ne555.pdf .
Характеристики
- Выбранный корпус
- PDIP-8
- Рекомендуемое питание TI NE555
- 4.5–16 В
- Таймеров
- 1
- Номинальный порог TRIG
- Около VCC/3
- Номинальный порог THRES
- Около 2×VCC/3
- Питание модуля
- Для TI NE555 рекомендовано 4,5–16 В; пример работает от стабилизированных 5 В. Это не CMOS TLC555/LMC555 на 3,3 В. Выход нельзя напрямую подключать к GPIO ESP32 при питании 5 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| 1 / GND | Минус стабилизированного источника 5 В | Нумерация PDIP-8 по виду сверху, с учётом ключа/точки. |
| 8 / VCC | +5 В | 100 нФ между 8 и 1 непосредственно у корпуса; источник с ограничением тока. |
| 4 / RESET | +5 В | Активный LOW; в автономном примере постоянно разрешён. |
| 5 / CONT | 10 нФ на GND | Фильтрующий конденсатор управляющего напряжения. |
| 7 / DISCH | Узел RA/RB | RA=10 кОм между +5 В и 7; RB=100 кОм между 7 и общим узлом 2/6. |
| 2 / TRIG и 6 / THRES | Объединить; к положительному выводу C=10 мкФ | Отрицательный вывод C к GND; C с напряжением не ниже 10 В. Это времязадающая ёмкость. |
| 3 / OUT | 1 кОм → анод LED; катод LED → GND | Низковольтный индикатор. К ESP32 и другой 3,3-вольтовой логике напрямую не подключать. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать NE555 (NE555P, биполярный таймер, PDIP-8) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Сначала выбери астабильный или моностабильный режим и требуемые времена. Отличай биполярный NE555 от CMOS-версий. Рассчитай RC-цепь с допусками и утечкой, развязку и нагрузку выхода; при подключении GPIO явно проверь уровни, поскольку OUT не rail-to-rail. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Режим
Astable / autonomousМикроконтроллер и программная библиотека не нужны.
- RC-цепь примера
RA=10 kΩ; RB=100 kΩ; C=10 µFНоминалы схемы выбраны для медленного мигания; это не состав готового модуля.
- Развязка
100 nF VCC–GND; 10 nF CONT–GNDПоставьте рядом с выводами микросхемы и сверяйте полярность электролита RC-цепи.
Автономный астабильный генератор
textСхема соединений приведена в таблице выводов; прошивка отсутствует.
Расчёт по номинальным RA=10 кОм, RB=100 кОм и C=10 мкФ:
t_HIGH ≈ 0,693 × (RA + RB) × C = 0,762 с.
t_LOW ≈ 0,693 × RB × C = 0,693 с.
T ≈ 1,455 с; f ≈ 0,687 Гц; доля HIGH ≈ 52,4%.
Это приближённые расчёты. Допуски, утечка C и пороги изменят реальные результаты.
Аппаратный пример без кода. Формулы относятся к стандартной астабильной схеме без дополнительных диодов.
Проверка перед нагрузкой
text1. Без питания проверьте ориентацию DIP-8, RESET, объединение 2/6 и полярность C.
2. Включите 5 В с ограничением тока. LED должен медленно мигать.
3. Осциллографом можно сравнить OUT и напряжение узла 2/6; сначала проверьте общий GND.
4. Если OUT не переключается, измерьте питание и RESET, затем проверьте RA/RB/C.
5. Не проверяйте исправность коротким замыканием OUT и не подключайте двигатель напрямую.
План диагностики, без заявления об аппаратном тестировании. Пример не требует контроллера.
