Neodymium Magnet Set
Разные изготовители; референс Webcraft GmbH / supermagnete · Документированный референс: Z-04, Magnet set 114
Подбор магнитов для лёгких крышек, макетов и механических фиксаторов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Документированный референс: Z-04, Magnet set 114
Карточка описывает семейство наборов неодимовых магнитов. Документированный референс — supermagnete Z-04, реальный набор небольших магнитов разной формы. Фотография показывает другой пример этого семейства и не подтверждает состав, размеры, класс или удерживающую силу магнитов Z-04. Его используют для пробного выбора геометрии фиксатора или магнитной мишени датчика. Состав в характеристиках относится только к этому набору: универсального размера и класса намагничивания у всех Neodymium Magnet Set нет.
Удержание зависит от зазора, толщины и материала ответной детали, направления нагрузки и крепления самого магнита. Каталожное усилие отрыва в идеальных условиях не равно безопасной массе подвешенного предмета. Для крышки полезно предусмотреть механическое ограничение сдвига и проверить полярность до вклеивания. Магнит сам не является электронным датчиком и не имеет GPIO.
Магниты не игрушки: храните их недоступно для детей и не допускайте проглатывания. Держите их вдали от имплантированных медицинских устройств и магниточувствительных предметов. Не позволяйте магнитам резко соударяться, сверлиться или перегреваться: возможны сколы и потеря свойств. Не используйте магнитный фиксатор там, где его отказ приведёт к травме.
Фотография

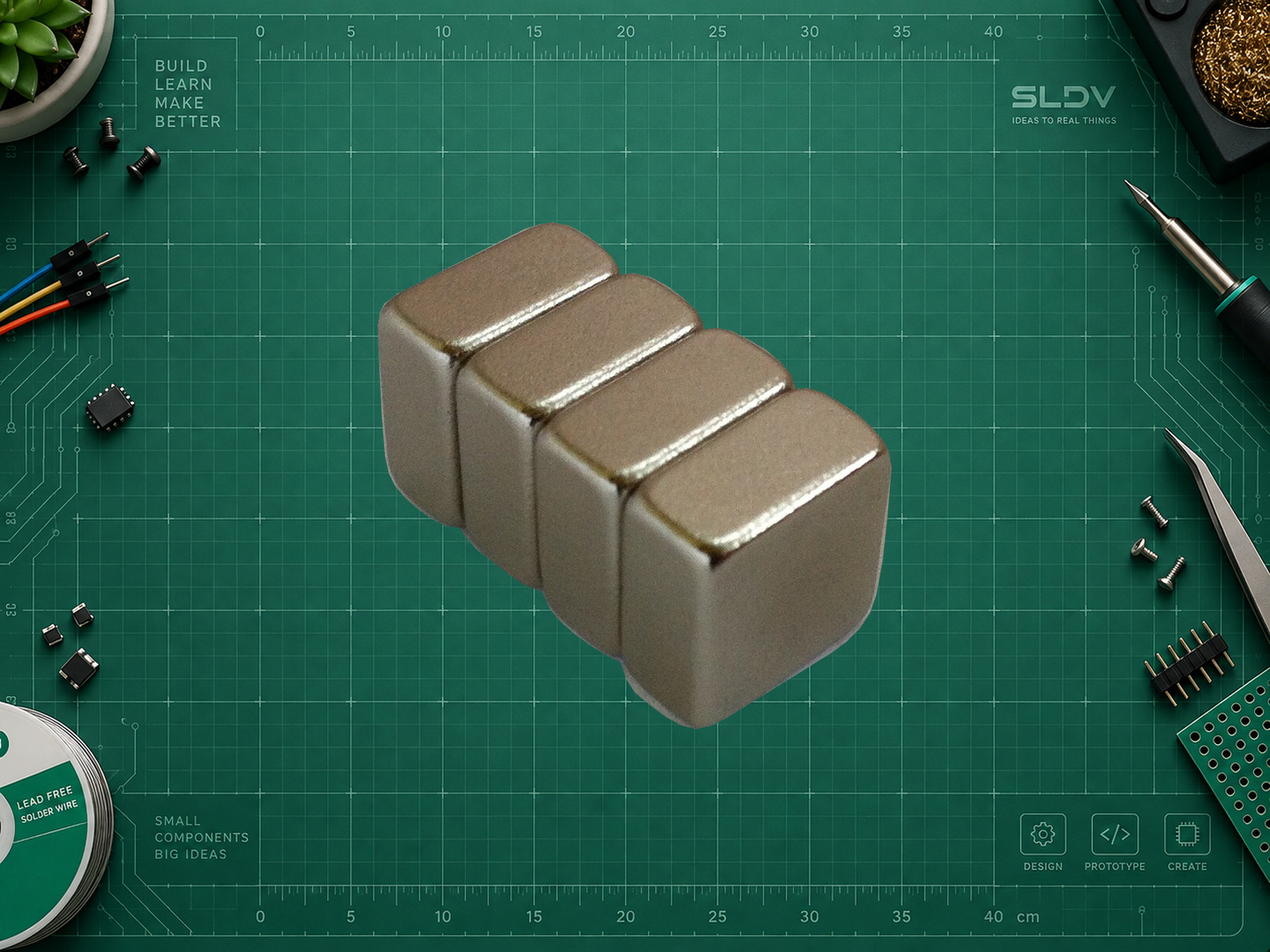

Пример прямоугольных неодимовых магнитов. Фото не показывает состав набора supermagnete Z-04; удерживающая сила по снимку не определяется. Фото: Suradnik50. Оригинал: https://commons.wikimedia.org/wiki/File:Neodimijski_magneti,_(Neodymium_magnets).JPG . Лицензия: CC BY-SA 3.0, https://creativecommons.org/licenses/by-sa/3.0 . Изменения: Удалён только исходный фон вокруг компонента; края маски сглажены. Внутренние блики, маркировка и все видимые детали сохранены. Компонент размещён на предоставленном фоне без увеличения и изменения пропорций. Исходное изображение не содержит ICC; RGB интерпретировано как sRGB без изменения цвета; применено JPEG-сжатие. Исходные RGB-значения и отсутствие ICC сохранены в прозрачном PNG. Детали и надписи не дорисовывались; резкость и разрешение не повышались. Адаптация фотографии распространяется по CC BY-SA 3.0.
Фото иллюстрирует семейство магнитов; состав и характеристики документированного референса Z-04 не переносятся на изображённые экземпляры.
Характеристики
- Магнитный материал
- NdFeB
- Количество магнитов в Z-04
- 114 шт.
- Блоки в Z-04
- 30 × Q-05-05-02-G, 5 × 5 × 2 мм
- Диски в Z-04
- 30 × S-06-02-N, Ø6 × 2 мм
- Кольца в Z-04
- 30 × R-06-02-02-G, Ø6/2 × 2 мм
- Кубы в Z-04
- 12 × W-05-N и 12 × W-05-G, ребро 5 мм
- Среда референса Z-04
- Сухое помещение
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать и установить набор неодимовых магнитов в мой проект; документированный референс — supermagnete Z-04, Magnet set 114. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни назначение фиксатора, зазор, ответный материал и последствия отказа. Выбери конкретный магнит по его паспорту и проверь полярность. Состав и размеры Z-04 используй только для этого набора, не переноси их на магниты с иллюстративной фотографии. Если нужен геркон или датчик Холла, уточни его отдельно; не придумывай библиотеку или питание магниту.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Геометрия
По паспорту выбранного магнита; референс Z-04Размер кармана и способ крепления определяются конкретной формой и покрытием.
- Полярность
Проверить до фиксацииДля пары магнитов и магнитного датчика ориентация важна.
- Нагрузка
Испытание готового безопасного узлаНе выводить рабочую нагрузку напрямую из каталожного усилия отрыва.
Механическая установка и проверка
text1. Выберите форму, проверьте доступный зазор и предусмотрите удержание самого магнита в детали.
2. Сопоставьте полярность и ответную стальную деталь или второй магнит до вклеивания.
3. Соберите лёгкий макет безопасного фиксатора без подвешенного груза и хрупких предметов.
4. Проверьте открывание, сдвиг и удержание при реальном зазоре; повторите после полного отверждения подходящего клея.
5. Храните оставшиеся магниты раздельно и недоступно для детей, соблюдая инструкцию производителя.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
