О МОДУЛЕ
Что делает OV2640 Camera Board, SKU 8532, DVP-плата с разъёмом P1 2×9
Waveshare OV2640 Camera Board SKU 8532 — готовая DVP-плата с регуляторами питания и внешней гребёнкой 2×9. Она существует в каталоге и имеет фирменную схему; при проверке 06.10.2026 производитель отметил её как снятую с производства. Карточка пригодна для уже имеющейся платы, но не обещает доступность покупки. Это не гибкий 24-контактный модуль из ESP32-CAM и не SPI-камера Arducam с FIFO.
Камера передаёт изображение по восьми параллельным линиям и отдельным сигналам синхронизации. SCCB настраивает регистры, но не заменяет шину изображения: подключением лишь SDA/SCL кадр не получить. На гребёнке биты подписаны Y2–Y9, тогда как драйвер ожидает D0–D7. Перепутанный порядок создаёт ошибки или повреждённые кадры. Регуляторы платы обеспечивают внутренние питания сенсора; значения для голого кристалла не являются входным напряжением готовой платы.
Для ESP32-S3 нужны свободные GPIO, PSRAM, короткие провода и правильно выбранный драйвер. Руководство Waveshare рекомендует соединения короче 10 см. В примере заданы GPIO конкретной ESP32-S3-DevKitC-1-N8R8; это спроектированное подключение по схемам, а не проверенный производителем комплект. Начальное разрешение QVGA уменьшает требования к памяти. Максимальные режимы и частоту кадров проверяют отдельно в реальной сборке.
Нельзя вставлять плату в MIPI CSI-разъём Raspberry Pi или считать любой шлейф OV2640 совместимым с ESP32-CAM. Число контактов, шаг, сторона контактов, питание и назначение каждой линии проверяются независимо. Не переносите сюда возможности и подключение OV5640 только из-за похожей линзы.

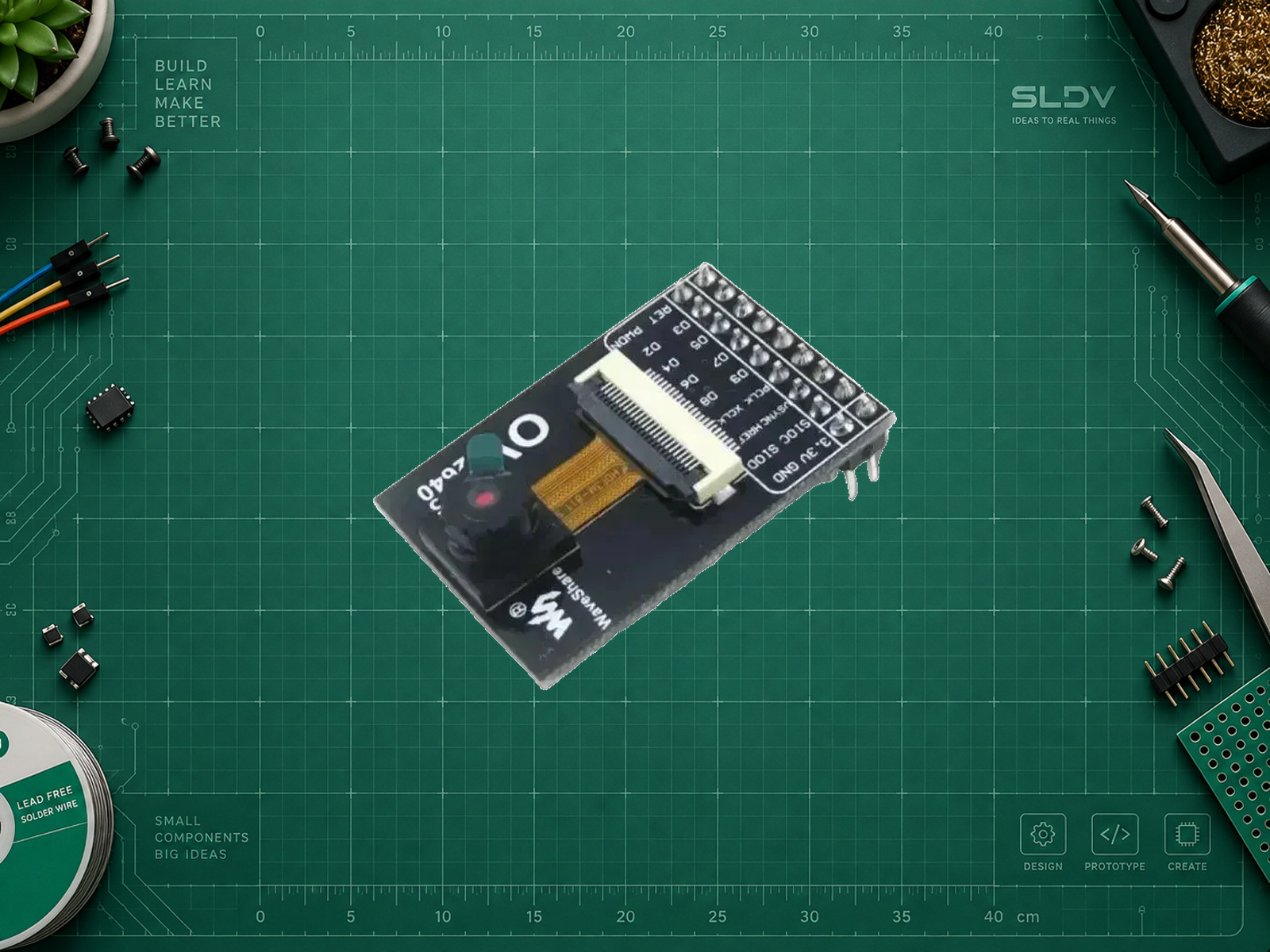

Waveshare OV2640 Camera Board SKU 8532. Реальная товарная фотография; фон удалён детерминированной маской без генерации или изменения деталей. Лицензия повторного использования не установлена.
Источник изображения: openelab.io, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование.
Справочник контактов: авторская схема SLDV LAB по документации files.waveshare.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.
Характеристики
- Поддерживаемый JPEG-кадр сенсора
- 1600 × 1200
- Данные изображения
- DVP 8 бит: Y2–Y9 на плате соответствуют D0–D7 драйвера
- Управление
- SCCB, отдельно от параллельной шины изображения
- Внешний разъём
- P1, гребёнка 2×9, 18 контактов
- Питание готовой платы
- 3.3 В
- Драйвер
- esp32-camera поддерживает этот сенсор; конкретная проводная сборка требует проверки
- Статус модели
- Официальная страница SKU 8532 помечена DISCONTINUED при проверке 06.10.2026
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| P1.1 — 3.3V | 3V3 ESP32-S3-DevKitC-1-N8R8 v1.1 | Контроллер питается через USB–UART порт. Проверить запас тока 3V3; не использовать 5V. |
| P1.2 — GND | GND ESP32-S3 | Общая земля; короткие соединения. |
| P1.3 — SIOC | GPIO5 | SCCB clock, подтяжка на плате к 3,3 В. |
| P1.4 — SIOD | GPIO4 | SCCB data. |
| P1.5 — VSYNC | GPIO12 | Вход кадровой синхронизации. |
| P1.6 — HREF | GPIO13 | Вход валидности строки. |
| P1.7 — PCLK | GPIO11 | Пиксельный тактовый выход камеры → контроллер. |
| P1.8 — XCLK | GPIO10 | Тактовый выход контроллера → камера, 20 МГц в примере. |
| P1.9 — Y9 / D7 | GPIO21 | Старший бит параллельного байта. |
| P1.10 — Y8 / D6 | GPIO9 | c.pin_d6. |
| P1.11 — Y7 / D5 | GPIO8 | c.pin_d5. |
| P1.12 — Y6 / D4 | GPIO18 | c.pin_d4. |
| P1.13 — Y5 / D3 | GPIO17 | c.pin_d3. |
| P1.14 — Y4 / D2 | GPIO16 | c.pin_d2. |
| P1.15 — Y3 / D1 | GPIO15 | c.pin_d1. |
| P1.16 — Y2 / D0 | GPIO14 | Младший бит; не начинать назначение с Y0. |
| P1.17 — RESET / RST | Не подключён; c.pin_reset=-1 | По схеме платы reset удерживается RC-цепью. Проверить комплектование R2/R3 конкретной ревизии. |
| P1.18 — PWDN | Не подключён; c.pin_pwdn=-1 | В схеме есть R7=0 Ом на GND; не подавать HIGH с GPIO на такую цепь. Проверить R6/R7 и удержание LOW до использования. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Waveshare OV2640 Camera Board SKU 8532, внешняя гребёнка P1 2×9. Сначала уточни точное исполнение компонента, модель контроллера, среду и версию ядра, питание и задачу. Не переноси распиновку и напряжения с похожих модулей. Подготовь согласованные подключение, зависимости, минимальный пример, обработку доступных ошибок и пошаговую проверку. Не называй пример испытанным на оборудовании, если нет протокола испытаний. Уточни маркировку платы и установленные R2/R3/R6/R7, модель ESP32-S3, PSRAM и требуемое разрешение. Сопоставь Y2–Y9 с D0–D7, не подменяй DVP на I²C или MIPI. Начни с JPEG QVGA и одного буфера, проверь ошибки init/capture. Не управляй PWDN с GPIO, если он замкнут R7 на GND. Отдельно проверь механическую и электрическую совместимость любых FPC-переходников.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Контроллер
ESP32-S3-DevKitC-1-N8R8 v1.1; Arduino-ESP32 3.0.7Board ESP32S3 Dev Module; Flash 8 MB; PSRAM OPI. Для журнала использовать USB–UART порт; USB CDC On Boot Disabled.
- Зависимость
#include "esp_camera.h"Структура и функции сверены с esp32-camera 2.0.16; встроенный драйвер Arduino-ESP32.
- Формат первого опыта
PIXFORMAT_JPEG; FRAMESIZE_QVGA; fb_count=1Полный размер сенсора намеренно не выбран; увеличивать после исправного кадра.
- Reset / power-down
pin_reset=-1; pin_pwdn=-1У платы должны работать штатная RC-цепь RESET и удержание PWDN LOW; их проверяют до подачи питания.
- Команда
115200 бод; c = один кадрВыводится размер и длина; сохранения или сетевой публикации нет.
ESP32-S3: однокадровый DVP-захват по c
cpp#include <Arduino.h>
#include "esp_camera.h"
void setup() {
Serial.begin(115200);
if (!psramFound()) {
Serial.println("PSRAM missing: check board variant and PSRAM setting");
while (true) delay(1000);
}
camera_config_t c = {};
c.ledc_channel = LEDC_CHANNEL_0;
c.ledc_timer = LEDC_TIMER_0;
c.pin_d0 = 14; c.pin_d1 = 15; c.pin_d2 = 16; c.pin_d3 = 17;
c.pin_d4 = 18; c.pin_d5 = 8; c.pin_d6 = 9; c.pin_d7 = 21;
c.pin_xclk = 10; c.pin_pclk = 11;
c.pin_vsync = 12; c.pin_href = 13;
c.pin_sccb_sda = 4; c.pin_sccb_scl = 5;
c.pin_pwdn = -1; c.pin_reset = -1;
c.xclk_freq_hz = 20000000;
c.pixel_format = PIXFORMAT_JPEG;
c.frame_size = FRAMESIZE_QVGA;
c.jpeg_quality = 12;
c.fb_count = 1;
c.fb_location = CAMERA_FB_IN_PSRAM;
c.grab_mode = CAMERA_GRAB_WHEN_EMPTY;
esp_err_t err = esp_camera_init(&c);
if (err != ESP_OK) {
Serial.printf("Camera init failed: 0x%x\n", (unsigned)err);
while (true) delay(1000);
}
Serial.println("Send c to capture one frame");
}
void loop() {
if (Serial.available() && Serial.read() == 'c') {
camera_fb_t *fb = esp_camera_fb_get();
if (!fb) {
Serial.println("Capture failed: check power, clocks and wiring");
return;
}
Serial.printf("Frame %ux%u, %u bytes\n", (unsigned)fb->width,
(unsigned)fb->height, (unsigned)fb->len);
esp_camera_fb_return(fb);
}
delay(10);
}
Полный скетч для Waveshare OV2640 Camera Board и указанной ESP32-S3-DevKitC-1-N8R8 v1.1, Arduino-ESP32 3.0.7. API сверены с esp32-camera 2.0.16. Пример спроектирован по документации; компиляция и аппаратная проверка не выполнялись. GPIO35–37 не используются: у N8R8 они связаны с Octal PSRAM. Успешная длина JPEG не заменяет просмотра и проверки изображения.
