PC817

Sharp — выбранный референс · PC817XNNSZ1B, фототранзисторный оптрон, DIP-4

Передача медленного дискретного сигнала между двумя электрически раздельными низковольтными цепями.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьСредне

Sharp · PC817XxNSZ1B, pinout, CTR и условия изоляции Arduino AVR Boards 1.8.6 · GPIO API

Проекты с компонентом

О МОДУЛЕ

Что делает PC817XNNSZ1B, фототранзисторный оптрон, DIP-4

PC817 объединяет инфракрасный LED и фототранзистор в одном корпусе. Свет передаёт состояние через изоляционный барьер, но не переносит питание: обе стороны схемы питаются отдельно. Выбран паспорт Sharp PC817XNNSZ1B в DIP-4; параметры других суффиксов и похожих EL817/LTV817 требуют своих документов.

Вход — светодиод, поэтому обязательны соблюдение полярности и резистор ограничения тока. Выход — фототранзистор с открытым коллектором: для логического сигнала нужна подтяжка на принимающей стороне. При свечении входного LED выход становится LOW. Передача тока CTR зависит от тока LED, температуры, ранга и старения; её нельзя считать постоянным коэффициентом усиления.

Оптрон подходит для сравнительно медленных сигналов. Глубокое насыщение и большой резистор нагрузки замедляют выключение, поэтому паспортные типовые времена не равны гарантированной скорости любого интерфейса. Значение испытательной изоляции относится к компоненту в заданных условиях, а не к безопасности breadboard. Эта карточка показывает только низковольтный опыт, без работы с сетью. Соединение земель, общий USB или заземлённый измеритель могут обойти изоляционный барьер.

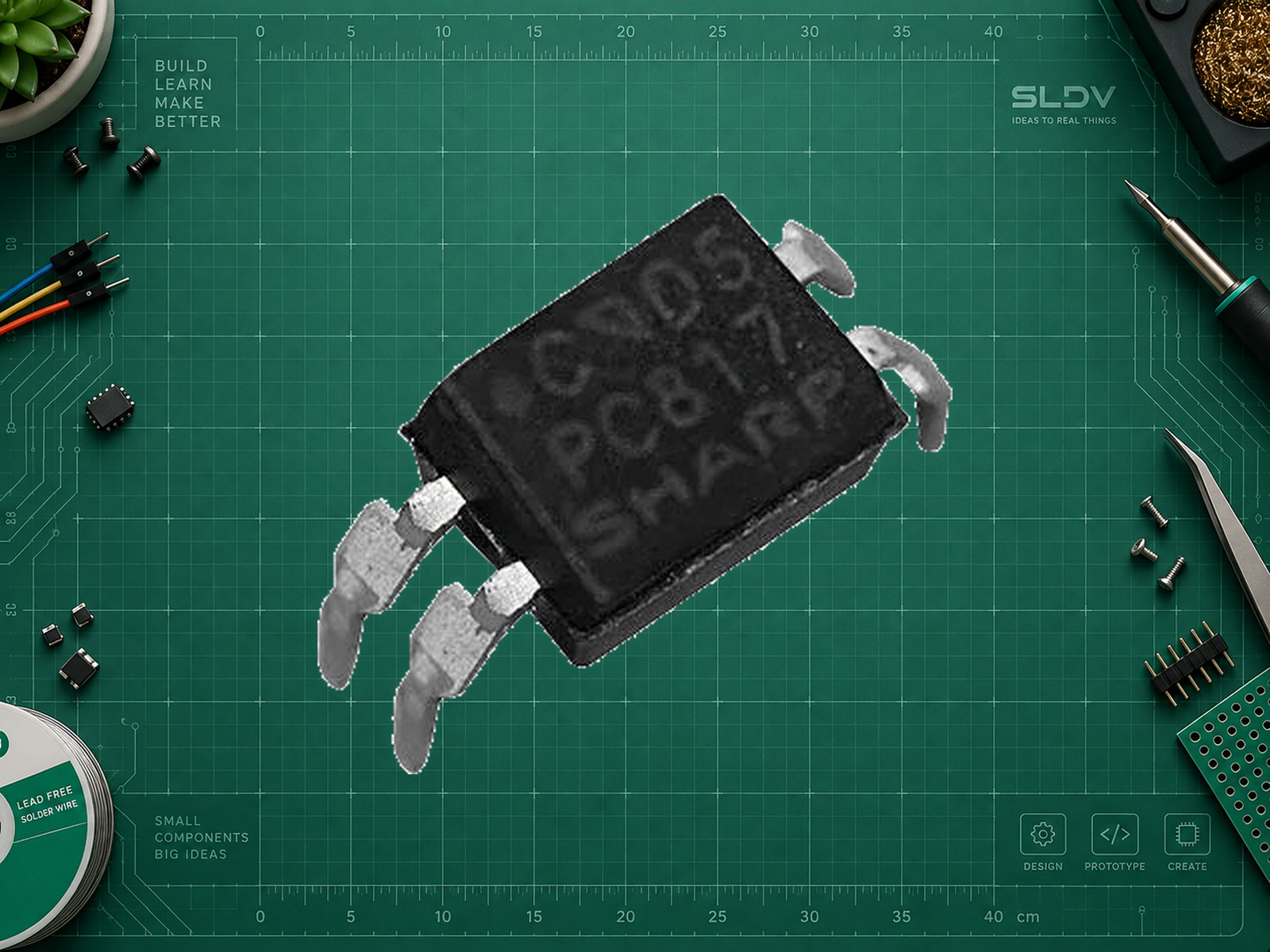

Фотография Robot Pi Shop показывает маркировку Sharp PC817 и исходные четыре вывода. Она служит иллюстрацией семейства: точный суффикс, группа CTR и подлинность экземпляра по снимку не устанавливаются. Карта выводов и электрические параметры относятся к документированному референсу Sharp PC817XNNSZ1B; параметры своего экземпляра проверяют отдельно.

Микросхема с маркировкой Sharp PC817 в DIP-4: фотография Robot Pi Shop. Иллюстрация семейства; точный суффикс и группа CTR по фото не устанавливаются. Распиновка и характеристики относятся к референсу PC817XNNSZ1B.

Источник фотографии: https://robotpishop.com/products/pc817 . Исходный файл: http://robotpishop.com/cdn/shop/files/3373-372589.jpg?v=1767557274 . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки. Схема выводов/полярности: SLDV LAB, по https://global.sharp/products/device/lineup/data/pdf/datasheet/PC817XxNSZ1B_e.pdf .

Характеристики

Корпус: DIP-4
Оптических каналов: 1
Минимальный CTR при IF=5 мА, VCE=5 В, Ta=25 °C: 50 %
Предельное VCEO выбранного Sharp: 80 В
Выход: NPN-фототранзистор, открытый коллектор
Питание модуля: В примере входная сторона имеет отдельные 5 В через 680 Ом, выходная — 5 В Uno R3 и подтяжку 10 кОм. Общего VCC у оптрона нет; земли для изоляции не соединять. Паспортные 5 кВ RMS — испытание изоляции 1 минуту, не рабочее напряжение макета.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
1 / Anode	Отдельный +5 В → кнопка → 680 Ом → вывод 1	Входная сторона A. При ориентировочном VF=1,2 В ток около 5,6 мА; измерьте фактический ток.
2 / Cathode	Минус отдельного источника стороны A	Не соединять с GND Uno, если нужна гальваническая развязка.
3 / Emitter	GND Uno R3, сторона B	Земля только принимающей стороны.
4 / Collector	D2 Uno R3; 10 кОм к 5V Uno R3	Внешняя подтяжка на стороне B, а не к питанию входного LED.
Измерительные приборы / USB	Не создавать внешнее соединение земель A и B	Обычный осциллограф может объединять земли каналов и PE; сначала проверьте схему прибора.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать PC817 (PC817XNNSZ1B, фототранзисторный оптрон, DIP-4) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу.

Уточни напряжения обеих сторон, минимальный входной ток, ранг CTR, скорость и требуемый уровень изоляции. Рассчитай резистор LED и подтяжку по худшим условиям, температуре и старению. Не объединяй земли при заявленной развязке; различай испытательное и рабочее напряжение и не предлагай сетевой breadboard.

Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и API: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Отдельная библиотека не нужна.
Вход LED: Separate 5 V / 680 Ω series resistor
Ток проверяют по фактическим напряжениям; нельзя подключать LED напрямую к источнику.
Выход: D2 / external 10 kΩ pull-up to Uno 5 V / active LOW
Подтяжка относится к изолированной принимающей стороне.

Uno R3 · чтение изолированной кнопки

cpp

#include <Arduino.h>
constexpr uint8_t INPUT_PIN=2;
int lastState=-1;
void setup() {
  Serial.begin(115200);
  pinMode(INPUT_PIN, INPUT);
}
void loop() {
  const int state=digitalRead(INPUT_PIN);
  if (state!=lastState) {
    lastState=state;
    Serial.println(state==LOW ? "Input LED active" : "Input LED inactive");
  }
  delay(10);
}

Полный скетч, Arduino AVR Boards 1.8.6. Внешний резистор 10 кОм обязателен; код не диагностирует обрыв LED и не реализует надёжный debounce. Аппаратный тест не выполнялся.

Проверка двух сторон

text

1. При выключенном питании проверьте полярность LED, номера DIP-4 и отсутствие проводного соединения A/B.
2. Подайте только питание Uno: D2 должен удерживаться HIGH своей подтяжкой.
3. Подайте низковольтное питание A и нажмите кнопку; измерьте ток LED и переход D2 в LOW.
4. Если LOW не получается, проверьте полярность, ток LED, ранг CTR, выводы C/E и подтяжку.
5. При оценке скорости измерьте фронты в своей нагрузке; не переносите типовые микросекунды из паспорта на любой резистор.

Низковольтный план проверки, не испытание электрической прочности. Сетевое напряжение к этому макету не подключать.
