О МОДУЛЕ
Что делает XIAO ESP32C3, 4 МБ Flash, внешняя антенна

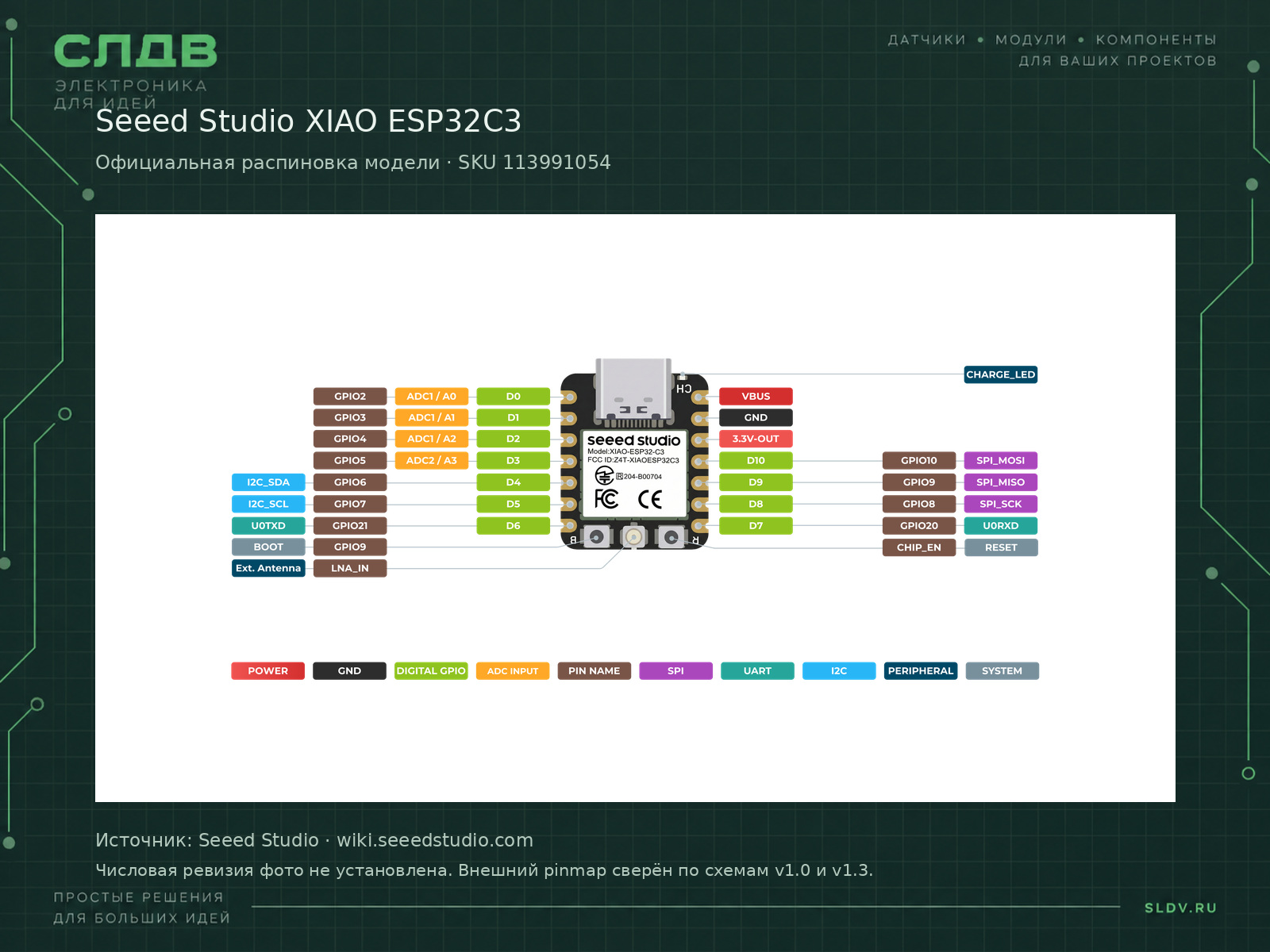

Референс этой карточки — XIAO ESP32C3 SKU 113991054 с официальных фото и распиновки Seeed. Числовой номер PCB на фото не установлен. Внешний GPIO pinmap, объёмы памяти, USB и функции антенны/зарядки сверены по исходной схеме v1.0, документации модели и актуальной схеме v1.3. Тип стабилизатора и ток зарядки зависят от ревизии и здесь не фиксируются.
XIAO ESP32C3 рассчитана на маленькие беспроводные устройства. Внешняя антенна подключается к миниатюрному антенному разъёму. Плату можно использовать с расширениями XIAO, проверяя совместимость конкретного расширения. Зарядный узел позволяет строить прототипы с одноклеточным литиевым аккумулятором.
У этой XIAO нет программируемого LED_BUILTIN: индикатор зарядки не заменяет пользовательский светодиод. В примере используется внешний LED. D0, D8 и D9 соответствуют загрузочным GPIO2, GPIO8 и GPIO9. Аналоговый D3 использует ADC2 с ограничениями; для обычных измерений предпочтительны D0–D2 на ADC1. Bluetooth поддерживает BLE, без Classic.

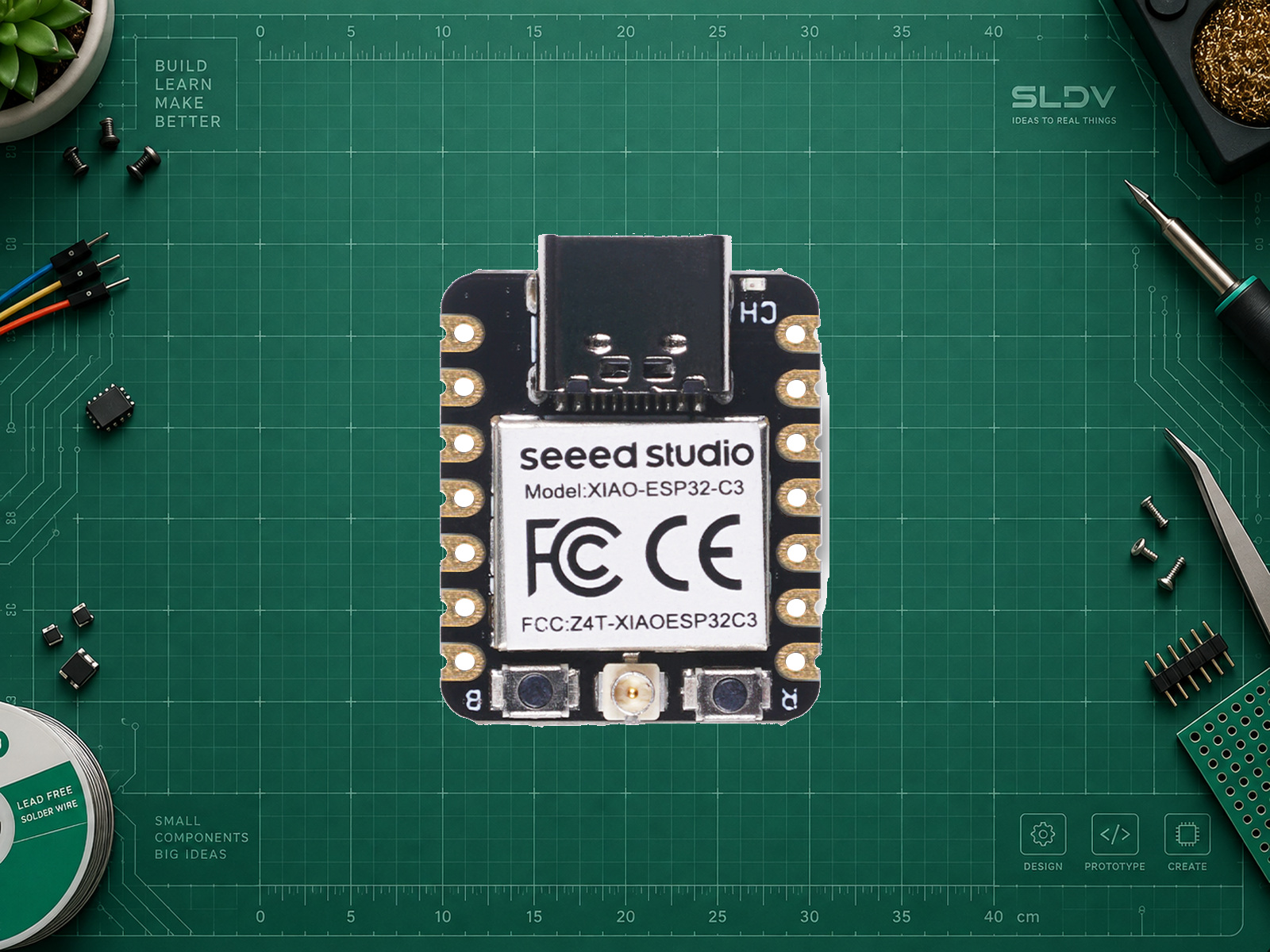

Источники фото и распиновки: Seeed Studio. Ссылки на первоисточники приведены в документации. Повторное использование медиа не объявлено свободным от прав; видимые маркировки сохранены.
Характеристики
- Ревизия PCB на фото
- Номер не установлен; референс фото и внешней распиновки — официальный XIAO ESP32C3 SKU 113991054
- Процессор
- RISC-V, 32 бит, одно ядро
- Максимальная частота
- 160 МГц
- Flash
- 4 МБ
- Внутренняя SRAM
- 400 КБ
- PSRAM
- 0 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n
- Bluetooth
- 5 LE; без Classic
- USB
- USB Type-C, встроенный USB Serial/JTAG
- GPIO, выведенные на плате
- 11
- Габариты
- 21 × 17,8 мм
- Антенна
- Внешняя, разъём U.FL
- Аккумулятор
- Одноклеточный литиевый, номинально 3,7 В; встроенный зарядный узел
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Первый запуск: 5 В от USB через кабель с передачей данных. GPIO — логика 3,3 В; сигналы 5 В недопустимы. Не соединяйте независимые источники питания без проверки схемы платы. Допустимый ток внешней нагрузки зависит от источника, стабилизатора и потребления самой платы. BAT предназначен для одноклеточного литиевого аккумулятора номиналом 3,7 В с правильной полярностью. Пин 3V3 — выход стабилизатора; при внешнем питании через 5V следуйте схеме с диодом из руководства Seeed.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Внешний LED: анод через резистор 1 кОм | D10 / GPIO10 | Только для полного скетча ниже. Катод LED соедините с GND. |
| Внешний LED: катод | GND | Общая земля; внешний источник для этого теста не нужен. |
| Кабель USB с передачей данных | USB Type-C | Питание и загрузка программы; не подавайте 5 В на GPIO. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать XIAO ESP32C3, 4 МБ Flash, внешняя антенна в проект. Сначала уточни ревизию и маркировку платы, среду и её версию, периферию, питание и задачу. Используй подтверждённые настройки этой карточки. Разделяй внутреннюю SRAM и PSRAM, характеристики чипа и реально доступные выводы платы. Подготовь схему, зависимости, полный минимальный пример с диагностикой и последовательность проверки. Проверь конфликты с USB, Flash, индикаторами, OLED и загрузочными GPIO. Не считай GPIO21/22 универсальными I²C для всех ESP32. Логика 3,3 В; отдельно проверь уровни подключаемых модулей. Для Arduino-ESP32 3.3.0 исходный тест — внешний LED на GPIO10, анод через 1 кОм, катод на GND. Объясни ограничения применённых API, не заявляй физический тест без фактической проверки.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino-ESP32
3.3.0Установите пакет esp32 by Espressif Systems указанной версии. API и наличие профиля сверены по исходникам; физическое тестирование не выполнялось.
- Плата в Arduino IDE
XIAO_ESP32C3Tools → Board. Настройки относятся только к описанной модели.
- Flash Size
4MBОбъём точного исполнения; схема разделов должна помещаться в этот объём.
- Вывод внешнего LED
GPIO10Анод LED через резистор 1 кОм к указанному GPIO, катод к GND. Подключайте при отключённом питании.
- Serial Monitor
115200Откройте порт платы. Для прямого USB может потребоваться выбрать порт заново после загрузки.
- USB CDC On Boot
EnabledВключено для Serial через штатный прямой USB этой платы.
Arduino-ESP32 3.3.0 · внешний светодиод
cpp#include <Arduino.h>
constexpr uint8_t kLedPin = 10;
void setup() {
pinMode(kLedPin, OUTPUT);
digitalWrite(kLedPin, LOW);
Serial.begin(115200);
delay(1500);
Serial.println("SLDV LAB: external LED test");
}
void loop() {
digitalWrite(kLedPin, HIGH);
Serial.println("LED on");
delay(500);
digitalWrite(kLedPin, LOW);
Serial.println("LED off");
delay(500);
}Полный скетч для XIAO ESP32C3, 4 МБ Flash, внешняя антенна, Arduino-ESP32 3.3.0, профиль XIAO_ESP32C3. Это внешний LED на D10 / GPIO10, не встроенный RGB и не OLED. Резистор 1 кОм обязателен. После загрузки ожидается мигание с периодом 1 с и сообщения в мониторе. Если порт не появляется, проверьте USB-кабель, настройку CDC и режим BOOT/RESET; если мигает без вывода, проверьте выбранный порт. API сверены по документации и исходникам; компиляция и проверка на физической плате не выполнялись.
