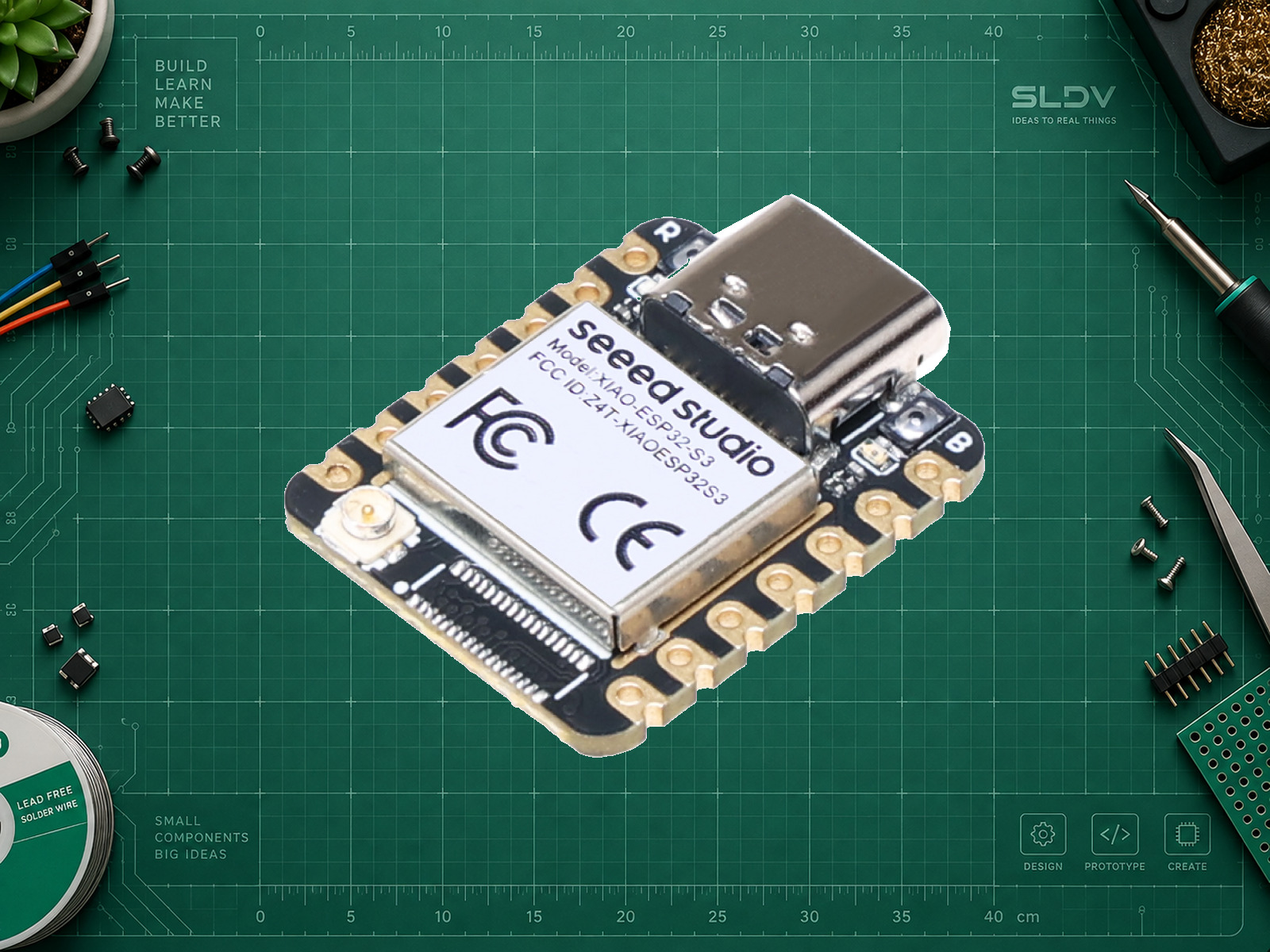

Seeed Studio XIAO ESP32S3 — 8 МБ Flash / 8 МБ PSRAM
Seeed Studio · XIAO ESP32S3, базовая версия
Мини-плата для носимых IoT-устройств
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает XIAO ESP32S3, базовая версия
Номер PCB-ревизии референсного фото производителем не указан. Базовый XIAO ESP32S3 — миниатюрная плата с разъёмом внешней антенны и зарядкой однобаночного аккумулятора. Камера, микрофон и слот microSD не входят в базовую модель: они относятся к Sense с платой расширения. Версию Plus с 16 МБ Flash также следует учитывать отдельно.
Перед радиопередачей подключите совместимую антенну к U.FL. Обозначения D0–D10 не равны номерам GPIO: например, D4 — это GPIO5. Батарейные площадки требуют проверки полярности; для первого запуска достаточно USB.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 8 МБ
- Внешняя / корпусная PSRAM
- 8 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- Краевые GPIO D0–D10
- 11
- Размер основной платы
- 21 × 17,8 мм
- Антенна
- Внешняя, U.FL
- Камера
- Нет
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через USB-C. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА

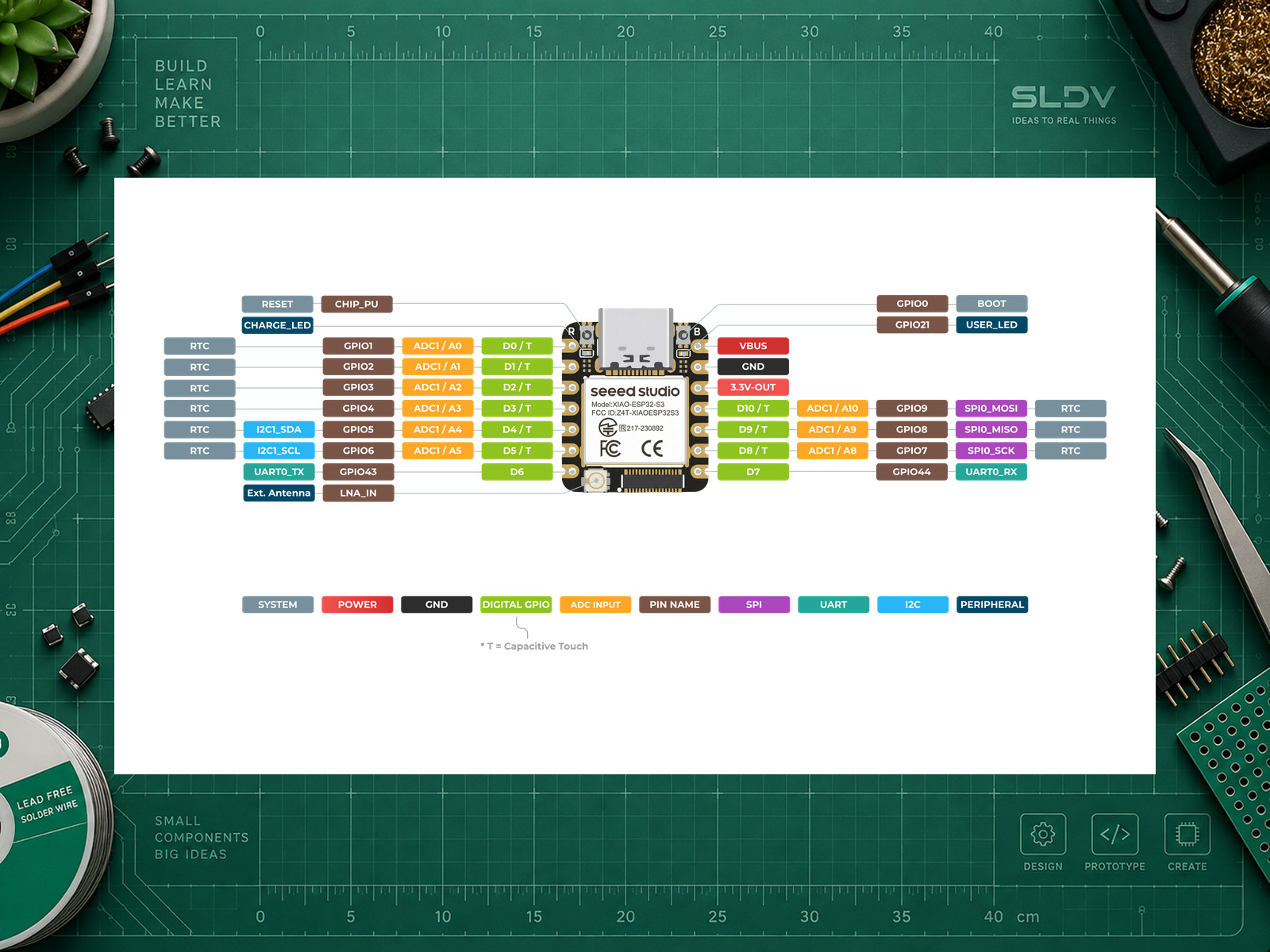

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера диагностики памяти. |
| D4 / D5 | GPIO5 SDA / GPIO6 SCL | I²C варианта XIAO_ESP32S3; логика 3,3 В. |
| D8 / D9 / D10 | GPIO7 SCK / GPIO8 MISO / GPIO9 MOSI | SPI; на Sense сверить совместное использование с microSD. |
| D6 / D7 | GPIO43 TX / GPIO44 RX | UART0. |
| LED пользователя | GPIO21 | Активный LOW; в диагностике памяти не задействован. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Seeed Studio XIAO ESP32S3 — 8 МБ Flash / 8 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 3.3.0Зафиксированная версия статической сверки API.
- Board
XIAO_ESP32S3Выбрать в Tools → Board.
- Flash Size
8MBФизическая Flash; таблица разделов выбирается отдельно.
- Flash Mode
QIO 80MHzДля указанного исполнения ESP32-S3.
- PSRAM
OPI PSRAMПамять должна быть включена перед сборкой.
- USB CDC On Boot
EnabledВывод Serial через нативный USB; требуется кабель с передачей данных.
Первый запуск: диагностика Flash и PSRAM
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1500);
}
void loop() {
const uint32_t flash = ESP.getFlashChipSize();
const uint32_t psram = ESP.getPsramSize();
Serial.printf("Flash: %lu bytes; PSRAM heap: %lu bytes\n",
(unsigned long)flash, (unsigned long)psram);
if (flash != 8UL * 1024UL * 1024UL) {
Serial.println("Check board model and Flash Size setting");
}
if (psram == 0) {
Serial.println("PSRAM unavailable: check board profile and PSRAM mode");
}
delay(3000);
}
Полный отдельный .ino для перечисленных настроек, монитор 115200. getPsramSize() показывает доступный ядру общий PSRAM heap, который может быть меньше номинала. Это не тест всех ячеек памяти. При пустом выводе проверьте порт, кабель, CDC и нажмите RESET. API сверено по Arduino-ESP32 3.3.0; компиляция и аппаратное испытание не выполнялись.
