Seeed Studio XIAO ESP32S3 Sense OV3660 — 8 МБ Flash / 8 МБ PSRAM
Seeed Studio · XIAO ESP32S3 Sense, OV3660, SKU 113991115
Мини-плата для камеры и записи звука
Автор: SLDV LAB
Опубликовано · Обновлено

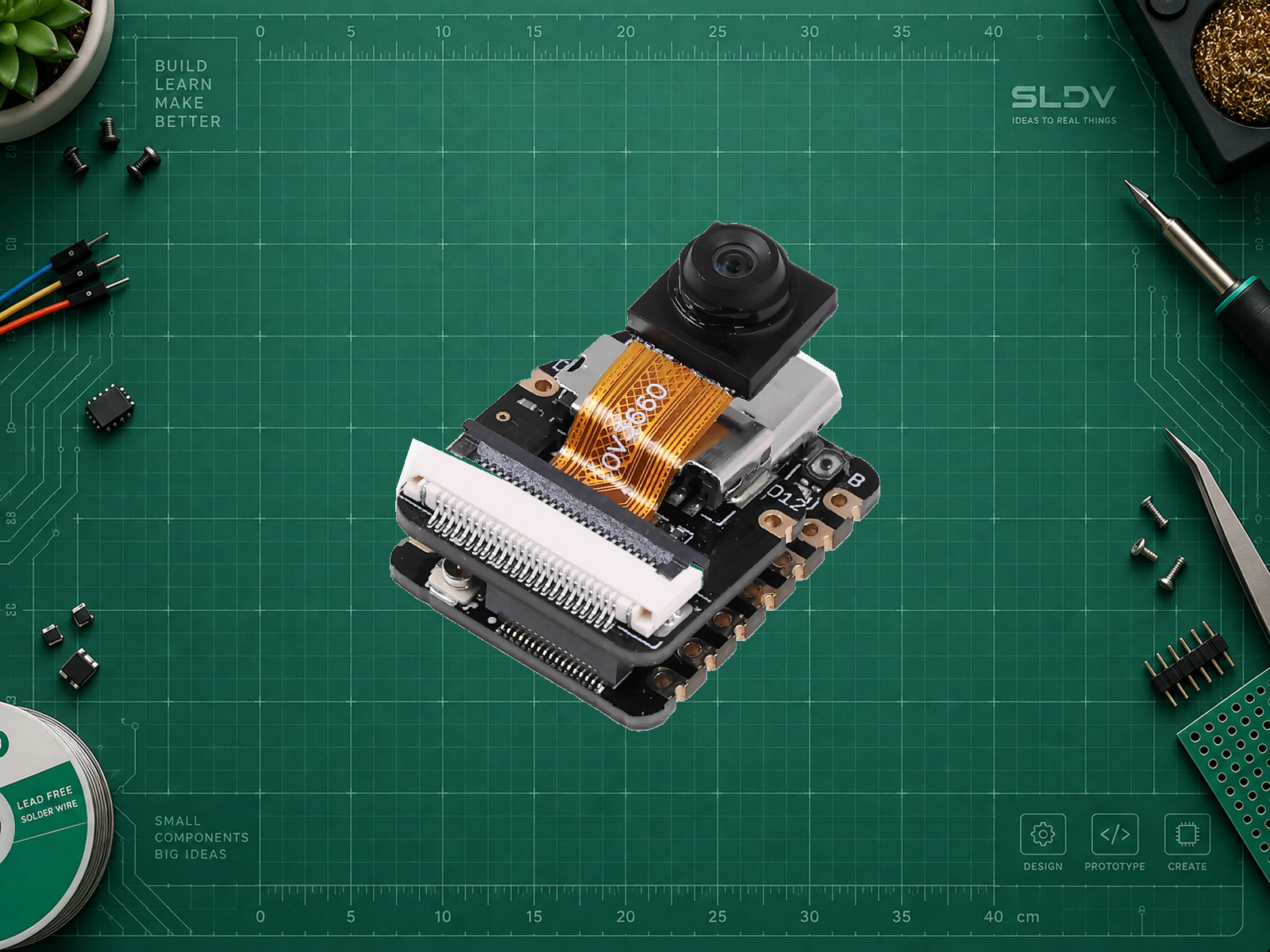

О МОДУЛЕ
Что делает XIAO ESP32S3 Sense, OV3660, SKU 113991115
Эта карточка описывает XIAO ESP32S3 Sense с камерой OV3660 (3 Мп), подтверждённой маркировкой шлейфа на референсном фото производителя. Съёмная плата расширения также содержит цифровой микрофон и слот microSD. Ранние партии Sense с OV2640 (2 Мп) являются другим исполнением: модель камеры всегда сверяйте по маркировке или sensor PID.
Внешняя U.FL-антенна подключается до радиопередачи. На общей странице встречаются характеристики XIAO Plus с 16 МБ Flash: они не относятся к этой плате. Ссылки Seeed, подписанные v1.4/v1.5, на дату проверки возвращают одинаковый PDF с внутренним титулом Sense v1.3. Номер ревизии основной PCB не установлен и не заявляется. Для камеры выбран однозначно маркированный референс OV3660 из текущей галереи SKU113991115.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 8 МБ
- Внешняя / корпусная PSRAM
- 8 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- Краевые GPIO D0–D10
- 11
- Размер основной платы
- 21 × 17,8 мм
- Антенна
- Внешняя, U.FL
- Камера
- OV3660, 3 Мп; не ранняя OV2640
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через USB-C. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА

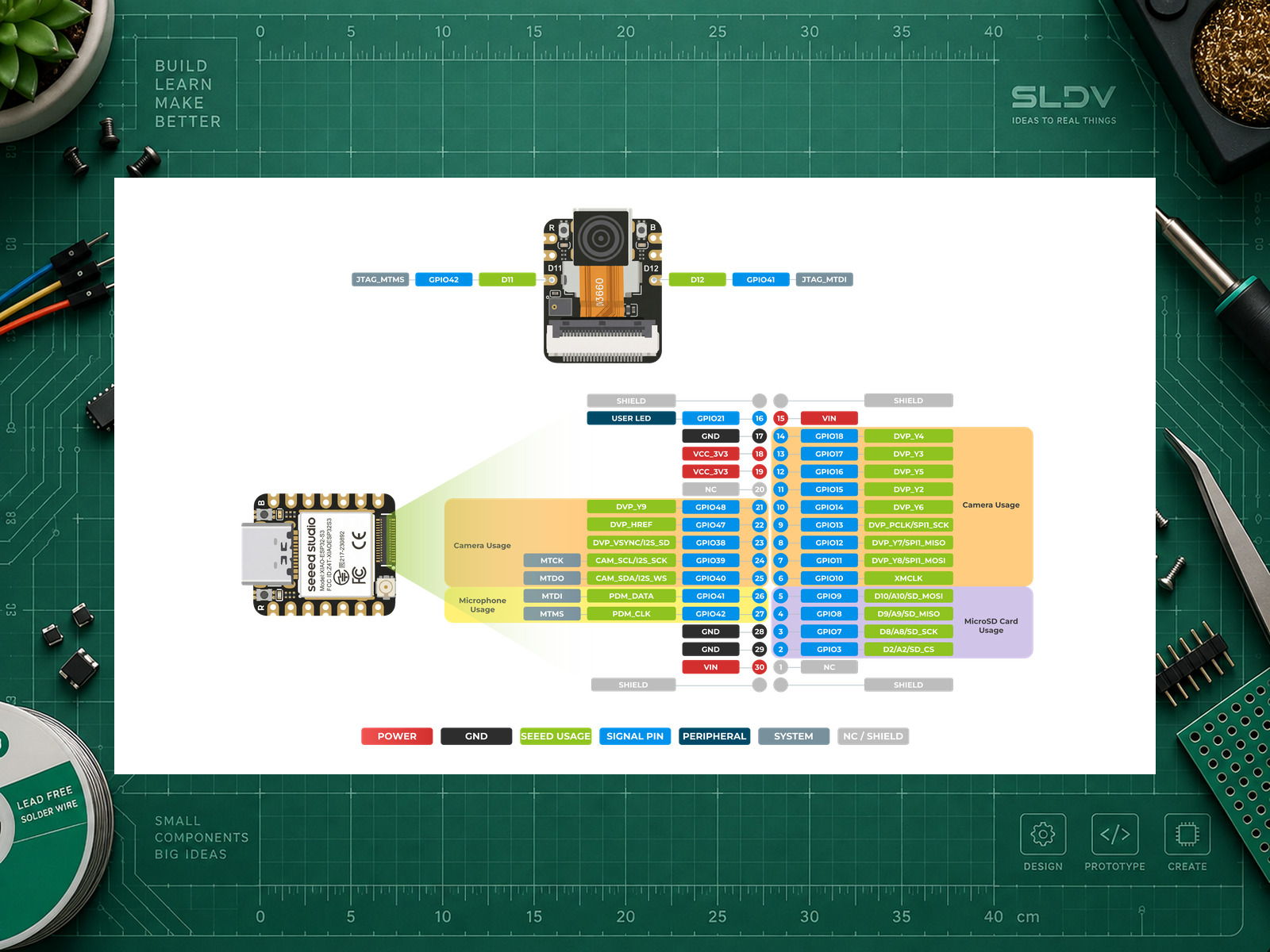

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера диагностики памяти. |
| D4 / D5 | GPIO5 SDA / GPIO6 SCL | I²C варианта XIAO_ESP32S3; логика 3,3 В. |
| D8 / D9 / D10 | GPIO7 SCK / GPIO8 MISO / GPIO9 MOSI | SPI; на Sense сверить совместное использование с microSD. |
| D6 / D7 | GPIO43 TX / GPIO44 RX | UART0. |
| LED пользователя | GPIO21 | Активный LOW; в диагностике памяти не задействован. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Seeed Studio XIAO ESP32S3 Sense OV3660 — 8 МБ Flash / 8 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 3.3.0Зафиксированная версия статической сверки API.
- Board
XIAO_ESP32S3Выбрать в Tools → Board.
- Flash Size
8MBФизическая Flash; таблица разделов выбирается отдельно.
- Flash Mode
QIO 80MHzДля указанного исполнения ESP32-S3.
- PSRAM
OPI PSRAMПамять должна быть включена перед сборкой.
- USB CDC On Boot
EnabledВывод Serial через нативный USB; требуется кабель с передачей данных.
Первый запуск: диагностика Flash и PSRAM
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1500);
}
void loop() {
const uint32_t flash = ESP.getFlashChipSize();
const uint32_t psram = ESP.getPsramSize();
Serial.printf("Flash: %lu bytes; PSRAM heap: %lu bytes\n",
(unsigned long)flash, (unsigned long)psram);
if (flash != 8UL * 1024UL * 1024UL) {
Serial.println("Check board model and Flash Size setting");
}
if (psram == 0) {
Serial.println("PSRAM unavailable: check board profile and PSRAM mode");
}
delay(3000);
}
Полный отдельный .ino для перечисленных настроек, монитор 115200. getPsramSize() показывает доступный ядру общий PSRAM heap, который может быть меньше номинала. Это не тест всех ячеек памяти. При пустом выводе проверьте порт, кабель, CDC и нажмите RESET. API сверено по Arduino-ESP32 3.3.0; компиляция и аппаратное испытание не выполнялись. Пример не включает камеру, микрофон и microSD; камера выбранного исполнения — OV3660.
