ST7735 1.8″ TFT — Adafruit 358 (ST7735R)
Adafruit · 358 — Adafruit 358 (ST7735R)
Цветной SPI-экран для меню, графиков и панели показаний.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 358 — Adafruit 358 (ST7735R)
Adafruit 358 — компактная плата цветного TFT на ST7735R с отдельным разъёмом microSD. Экран удобен для небольших цветных меню и простых шкал. Встроенный регулятор и преобразователь уровней позволяют использовать его с классическим UNO R3.
ST7735 объединяет панели с разными смещениями и вариантами инициализации. В примере выбран профиль Adafruit 1,8″ с INITR_BLACKTAB. Обозначения BLACKTAB/GREENTAB в библиотеке относятся к последовательностям запуска; их нельзя выбирать только по цвету самой печатной платы. В примере используется RGB565, а не максимальная глубина цвета микросхемы.

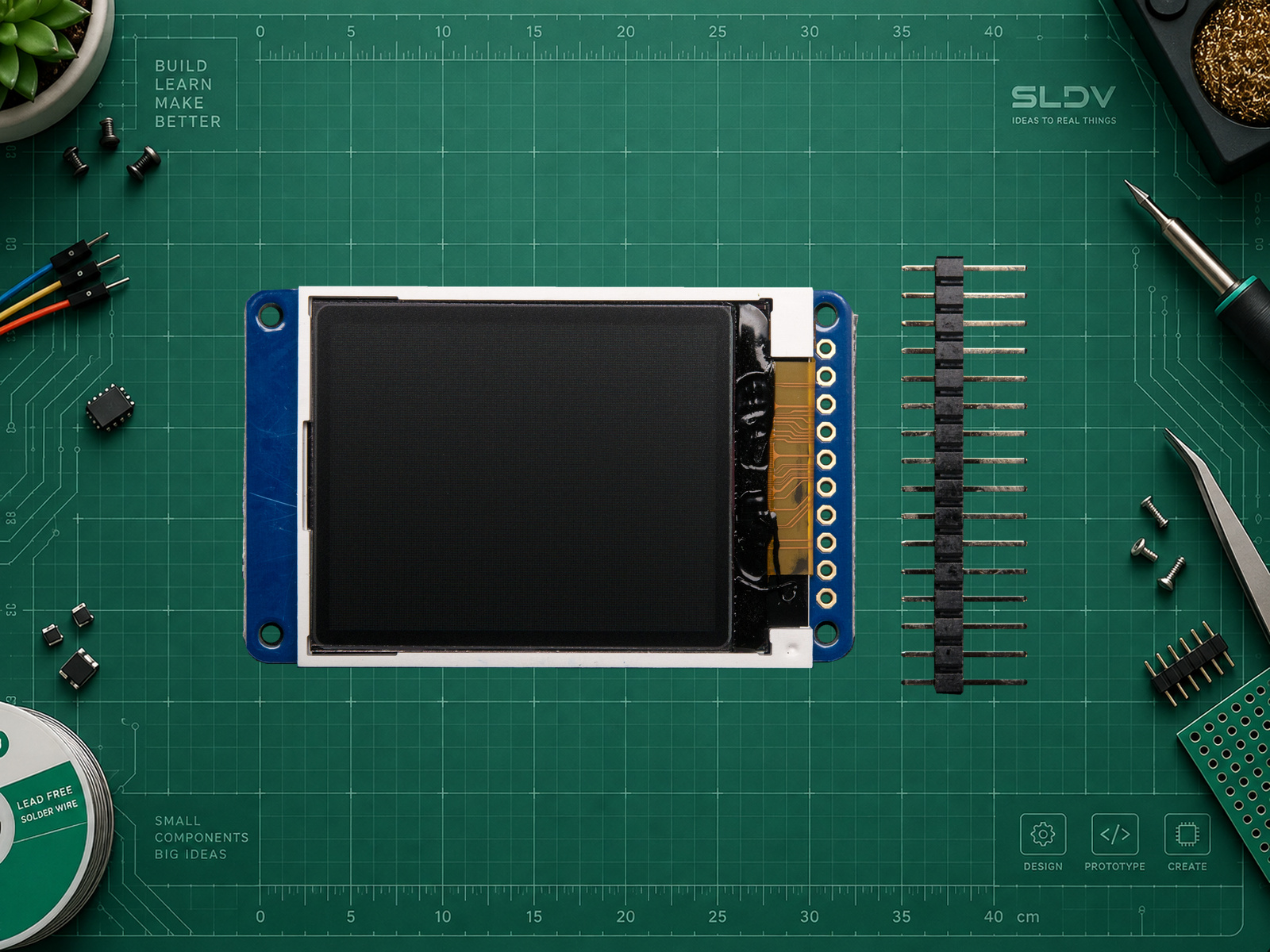

На фото старое исполнение Adafruit 358 ST7735R без EYESPI и его отдельная комплектная гребёнка. Adafruit 358 ST7735R 1.8-inch. Фото: lady ada. Оригинал: https://learn.adafruit.com/assets/19555 . Лицензия фотографии: CC BY-SA 3.0, http://creativecommons.org/licenses/by-sa/3.0/ . Изменения: Удалён исходный фон вокруг дисплея и комплектного отдельного разъёма; очищены видимые просветы отверстий. Пропорциональное масштабирование, размещение на предоставленном фоне и JPEG-сжатие. Геометрия, цвет, маркировка и видимые детали не перерисовывались. Адаптация фотографии распространяется по той же лицензии.
Схема распиновки
Авторская распиновка SLDV LAB: Adafruit 358. 1,8″ 128×160 · старая плата без EYESPI · экран к вам, разъём снизу. Номера обозначают позиции на рисунке. Другие платы на том же контроллере требуют отдельной проверки.
LITE необходимо подключить к HIGH 3–5 В для включения подсветки; GND её выключает. Свободный LITE не гарантирует включённую подсветку.
Источники: 1, 2. Авторская схема SLDV LAB по фактам документации.
Характеристики
- Контроллер
- ST7735R
- Разрешение
- 128 × 160
- Диагональ
- 1.8 дюйм
- Интерфейс примера
- 4-проводный SPI
- Формат цвета в примере
- RGB565, 16 бит
- Питание модуля
- VIN/VCC: 3,3–5 В; входная логика 3,3/5 В благодаря преобразователям уровней именно этой платы Adafruit. В примере Arduino UNO R3: 5 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VIN / VCC / 3-5V | 5V | Arduino UNO R3 (ATmega328P), 5 В |
| GND / G | GND | Общая земля |
| SCK / SCLK / CLK / CL | D13 | Аппаратный SCK Arduino UNO R3 |
| MOSI / SI | D11 | Аппаратный MOSI Arduino UNO R3 |
| TFT_CS / CS / TC | D10 | Arduino UNO R3 (ATmega328P), 5 В |
| D/C / DC | D8 | Arduino UNO R3 (ATmega328P), 5 В |
| RST | D9 | Arduino UNO R3 (ATmega328P), 5 В |
| SDCS / Card CS / CC | D4 | Держать HIGH: microSD в этом примере не используется |
| MISO / SO | Не подключать | Чтение карты и регистров TFT в примере не используется |
| Lite | 5V | У legacy Adafruit 358 это вход управления подсветкой. Для включения подать HIGH 3–5 В, в примере 5 В; GND выключает подсветку. Не оставлять свободным в расчёте на внутреннюю подтяжку. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить ST7735 1.8″ TFT — Adafruit 358 (ST7735R). Сначала уточни плату, среду разработки, точный модуль и нужный интерфейс. Пример карточки относится к Adafruit 358: не переноси его питание, распиновку, смещения или последовательность запуска на любой ST7735R. Подготовь зависимости, полный пример и проверку текста, RGB-полос и ориентации. Проверь CS, DC, RST, подсветку и выбранный режим SPI; объясни, что функция инициализации сама по себе не доказывает присутствие экрана. Для microSD нужна отдельная линия CS и согласованная работа SPI.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Библиотека
Adafruit ST7735 and ST7789 Library 1.11.0Установить в Arduino Library Manager вместе с зависимостями.
- Заголовок
#include <Adafruit_ST7735.h>Драйвер выбранного контроллера, дополнительно Adafruit_GFX.h и SPI.h.
- Конструктор
Adafruit_ST7735 tft(10, 8, 9);Аргументы CS, DC, RST; аппаратные SCK/MOSI на UNO R3 находятся на D13/D11.
- Инициализация
tft.initR(INITR_BLACKTAB);Настройка относится к выбранному исполнению панели.
- Отключение microSD
digitalWrite(4, HIGH);SDCS подключён к D4 и заранее настроен как OUTPUT.
Arduino UNO R3: цветовая проба и время работы
cpp#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
Adafruit_ST7735 tft(10, 8, 9); // CS, DC, RST
const uint8_t SD_CS = 4;
void setup() {
Serial.begin(115200);
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
tft.initR(INITR_BLACKTAB);
tft.setRotation(0);
tft.fillScreen(0x0000);
tft.setTextSize(2);
tft.setTextColor(0xFFFF, 0x0000);
tft.setCursor(10, 12);
tft.println(F("SLDV LAB"));
tft.fillRect(10, 42, 30, 18, 0xF800);
tft.fillRect(45, 42, 30, 18, 0x07E0);
tft.fillRect(80, 42, 30, 18, 0x001F);
Serial.println(F("Check image, colors and wiring on the screen"));
}
void loop() {
tft.setCursor(10, 75);
tft.print(millis() / 1000UL);
tft.print(F(" s "));
delay(1000);
}
Полный скетч для Arduino UNO R3, Arduino AVR Boards 1.8.6 и Adafruit ST7735 and ST7789 Library 1.11.0. API сверено с официальными исходниками, аппаратный тест не выполнялся. Если цвета перепутаны или графика сдвинута, сравните конкретную панель с руководством Adafruit и её профилем initR. Lite подключить к 5 В по pins; свободный вход не гарантирует включения подсветки. Этот пример не относится к ST7735S 160×80 или другим диагоналям.
