STM32F411 Black Pill
WeAct Studio для оригинальной MiniF4; происхождение совместимых плат уточнять · WeAct MiniF4 / Black Pill на STM32F411CEU6; ревизию платы уточнить
ARM-плата для управления GPIO, таймерами и периферией; примеры Arduino STM32 с загрузкой через SWD.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает WeAct MiniF4 / Black Pill на STM32F411CEU6; ревизию платы уточнить
Black Pill на STM32F411CEU6 — компактная ARM-плата для работы с таймерами, ADC, USB и цифровой периферией. Ядро Cortex-M4F включает аппаратную поддержку операций с плавающей точкой. Для первой прошивки подходит Arduino STM32; для низкоуровневой разработки можно использовать STM32Cube.
База карточки — WeAct MiniF4 на STM32F411CEU6. Словами Black Pill называют также платы на F401, старые F103 и безымянные копии: их память, частоты и профили сборки различаются. Логотип WeAct и номер ревизии надо сверить по плате. Дополнительная внешняя Flash может быть опцией, а не установленной деталью.
У оригинальных MiniF4 есть нативный USB-C и возможность входа в ROM DFU, но для начальных примеров выбран ST-Link/SWD. Это сохраняет независимость от прошитого USB-стека. Не меняйте option bytes и защиту памяти для обычной загрузки. Примеры используют внешний LED, поэтому ревизия встроенной индикации не влияет на результат.
Фото и справочная распиновка

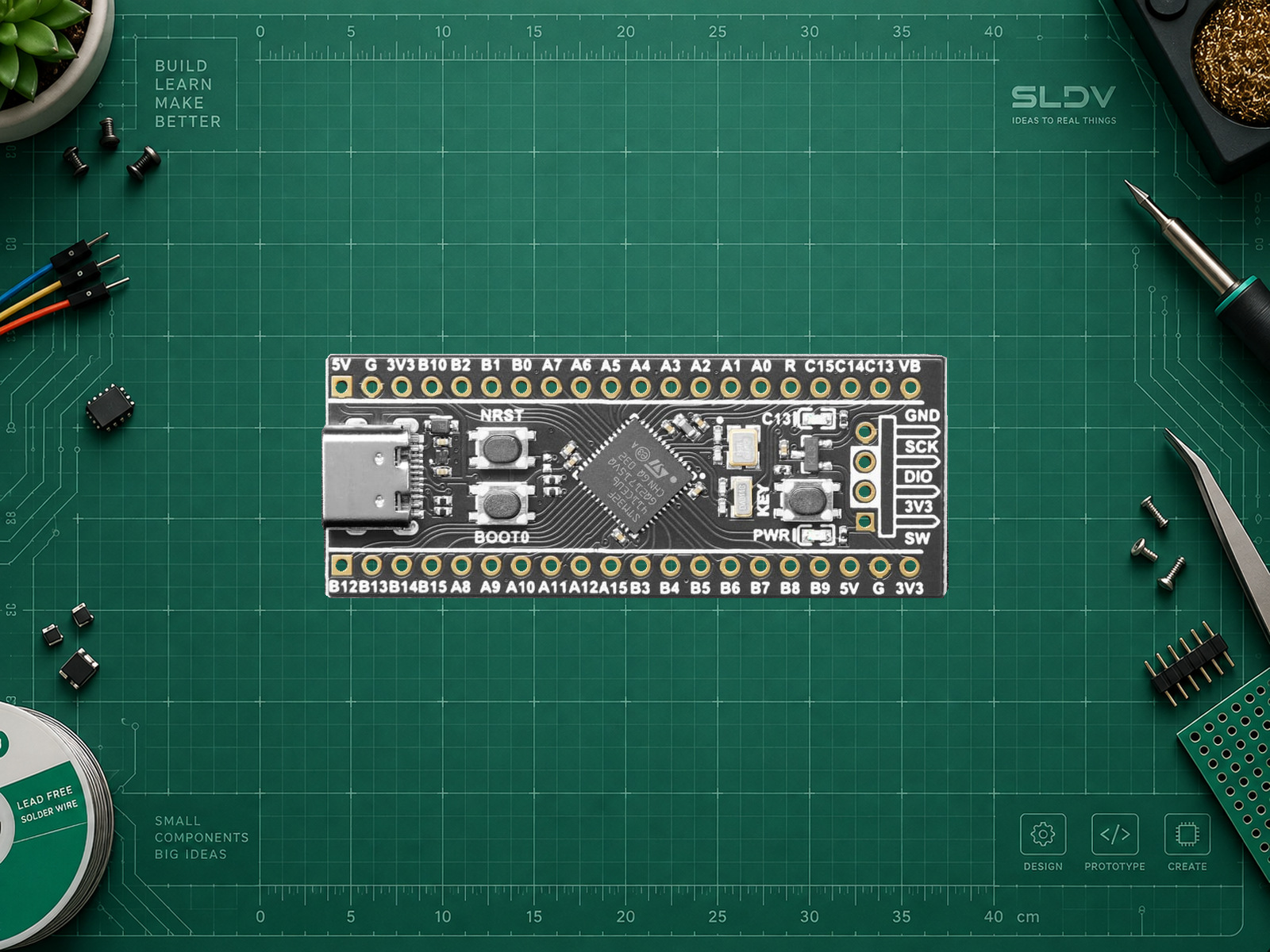

WeAct MiniF4 / Black Pill V3.0 на STM32F411CEU6, без припаянных гребёнок. Вид со стороны компонентов, USB-C слева. Распиновка относится к V3.0; ревизию своей платы проверяйте отдельно.
Источник фото: Adafruit Industries, https://www.adafruit.com/product/4877 ; оригинал https://cdn-shop.adafruit.com/970x728/4877-03.jpg . Фон удалён, выполнено равномерное масштабирование. Чертёж: WeActStudio, Hardware/legacy version, MiniF4x1Cx_V30 Board Shape и V30 SchDoc, https://github.com/WeActStudio/WeActStudio.MiniSTM32F4x1 . Из чертежа выбран вид с маркировкой контактов, сохранены пропорции и надписи, добавлены фон/пояснения SLDV LAB. Лицензия повторного использования фото и чертежа не установлена; обработка не меняет исходных прав.
Характеристики
- Микроконтроллер
- STM32F411CEU6, Arm Cortex-M4F
- Максимальная штатная частота
- 100 МГц
- Гарантированная Flash указанного MCU
- 512 КБ
- SRAM MCU
- 128 КБ
- Рабочая логика платы
- 3.3 В
- Аппаратная разрядность ADC
- 12 бит
- Программирование/отладка
- SWD: PA13/SWDIO и PA14/SWCLK
- USB микроконтроллера
- USB OTG FS; ROM DFU у STM32F411
- Встроенные Wi-Fi/Bluetooth
- Нет
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- В примерах 5 В через USB платы, MCU и периферия 3,3 В. Не подавать 5 В на 3V3 или ADC. Часть контактов MCU может иметь условную 5-вольтовую толерантность, но она не распространяется на все GPIO; примеры используют только 3,3 В. Не объединять питание от USB и выхода программатора.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Питание платы | USB платы | 5 В; внешний выход питания ST-Link в этой схеме не подключать. |
| GND ST-Link и периферии | GND | Общая земля обязательна. |
| SWDIO программатора | PA13 / SWDIO | На отдельном SWD-разъёме либо по маркировке платы. |
| SWCLK программатора | PA14 / SWCLK | Не переназначать при отладке. |
| NRST программатора, если нужен connect-under-reset | NRST / RST | Линия сброса, не BOOT0. |
| VTref программатора, если это вход опоры | 3V3 платы | Сверьте инструкцию ST-Link: вход VTref не равен выходу питания 3,3 В. Не соединять два источника. |
| Анод внешнего LED через 1 кОм | PB0 | Катод к GND; оба примера. |
| Кнопка без фиксации | PB1 — кнопка — GND | Второй пример включает INPUT_PULLUP. Кнопка нажата при LOW. |
| SDA / SCL I²C1, отдельный пример разводки | PB7 / PB6 | В STM32duino задавать Wire.setSDA(PB7), Wire.setSCL(PB6) перед begin; подтяжки 3,3 В. |
| Аналоговый сигнал | PA0 / ADC | Только 0–3,3 В; код analogReadResolution(12) нужен для 12-битного результата Arduino. |
| Нативный USB D− / D+ | PA11 / PA12 | Оставить свободными при USB; это не линии SWD. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать STM32F411 Black Pill. Уточни маркировку MCU, производителя/ревизию и фото платы, задачу, питание, среду и наличие ST-Link. Для Arduino STM32 2.10.1 выбери Generic STM32F4 series и Board part number BlackPill F411CE. Используй STM32CubeProgrammer (SWD) для первой загрузки; подключи PA13/PA14/GND, а питание и VTref проверь по документации программатора. Не объединяй USB с его выходом питания. Подготовь полный скетч, зависимости, GPIO, ошибки и проверку. Начни с внешнего LED PB0 и кнопки PB1–GND. Не переносить профиль другого STM32, размеры памяти или функции USB по цвету платы. Для ADC используй 3,3 В и явно укажи разрядность; для I²C задавай линии до begin. Не изменяй защиту памяти и option bytes для обычного примера.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Пакет
STM32 MCU based boards 2.10.1Подтверждённый профиль boards.txt; версия не объявляется последней.
- Board
Generic STM32F4 seriesВыбор семейства в Arduino IDE.
- Board part number
BlackPill F411CEТочная маркировка MCU обязательна.
- Upload method
STM32CubeProgrammer (SWD)Нужны ST-Link и установленный STM32CubeProgrammer; встроенного отладчика на плате нет.
- USB support
NoneПримерам Serial/USB не нужен; USB-разъём используется для питания.
- Внешний LED
PB0Последовательный резистор 1 кОм, катод к GND.
- Кнопка
pinMode(PB1, INPUT_PULLUP)Кнопка PB1–GND, нажатие LOW.
STM32F411 Black Pill: внешний LED PB0
cpp#include <Arduino.h>
constexpr int LED_PIN = PB0;
void setup() {
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
}
void loop() {
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
}
Полный .ino для BlackPill F411CE и STM32 core 2.10.1; базовый Arduino GPIO API и профиль сверены с документацией. Компиляция и аппаратное испытание не выполнялись. Подключите SWD и LED по pins, загрузите скетч. Для обычного старта BOOT0=0, затем RESET. Ожидается мигание раз в секунду. При ошибке загрузки проверьте питание цели, GND, PA13/PA14 и правильный чип; не снимайте защиту памяти вслепую.
STM32F411 Black Pill: кнопка PB1 управляет LED
cpp#include <Arduino.h>
constexpr uint32_t LED_PIN = PB0;
constexpr uint32_t BUTTON_PIN = PB1;
void setup() {
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
pinMode(BUTTON_PIN, INPUT_PULLUP);
}
void loop() {
digitalWrite(LED_PIN, digitalRead(BUTTON_PIN) == LOW ? HIGH : LOW);
delay(10);
}
Полный .ino для BlackPill F411CE и STM32 core 2.10.1; базовый Arduino GPIO API и профиль сверены с документацией. Компиляция и аппаратное испытание не выполнялись. Отдельный скетч: кнопка между PB1 и GND. LED горит, пока кнопка нажата. Это индикация состояния, не счётчик нажатий; для счётчика потребуется подавление дребезга. Если LED постоянно включён, проверьте замыкание PB1 на землю и ориентацию кнопки.
