TFT 1.54″ ST7789 · Ver1.1

1.54TFT-SPI-ST7789 Ver1.1, 8P

Квадратный экран для компактного интерфейса

Автор: SLDV LAB

Опубликовано · Обновлено

СложностьСредне
Проекты с компонентом

О МОДУЛЕ

Что делает 1.54TFT-SPI-ST7789 Ver1.1, 8P

TFT 1,54″ Ver1.1 — квадратный цветной экран 240 × 240 с контроллером ST7789. Плата использует восьмиконтактный SPI-разъём и отдельный вывод BL. Квадратная область удобна для часов, крупного числового показания и простого меню. Профиль подключения относится к маркировке 1.54TFT-SPI-ST7789 Ver1.1 и требует питания и сигналов 3,3 В.

Особенности

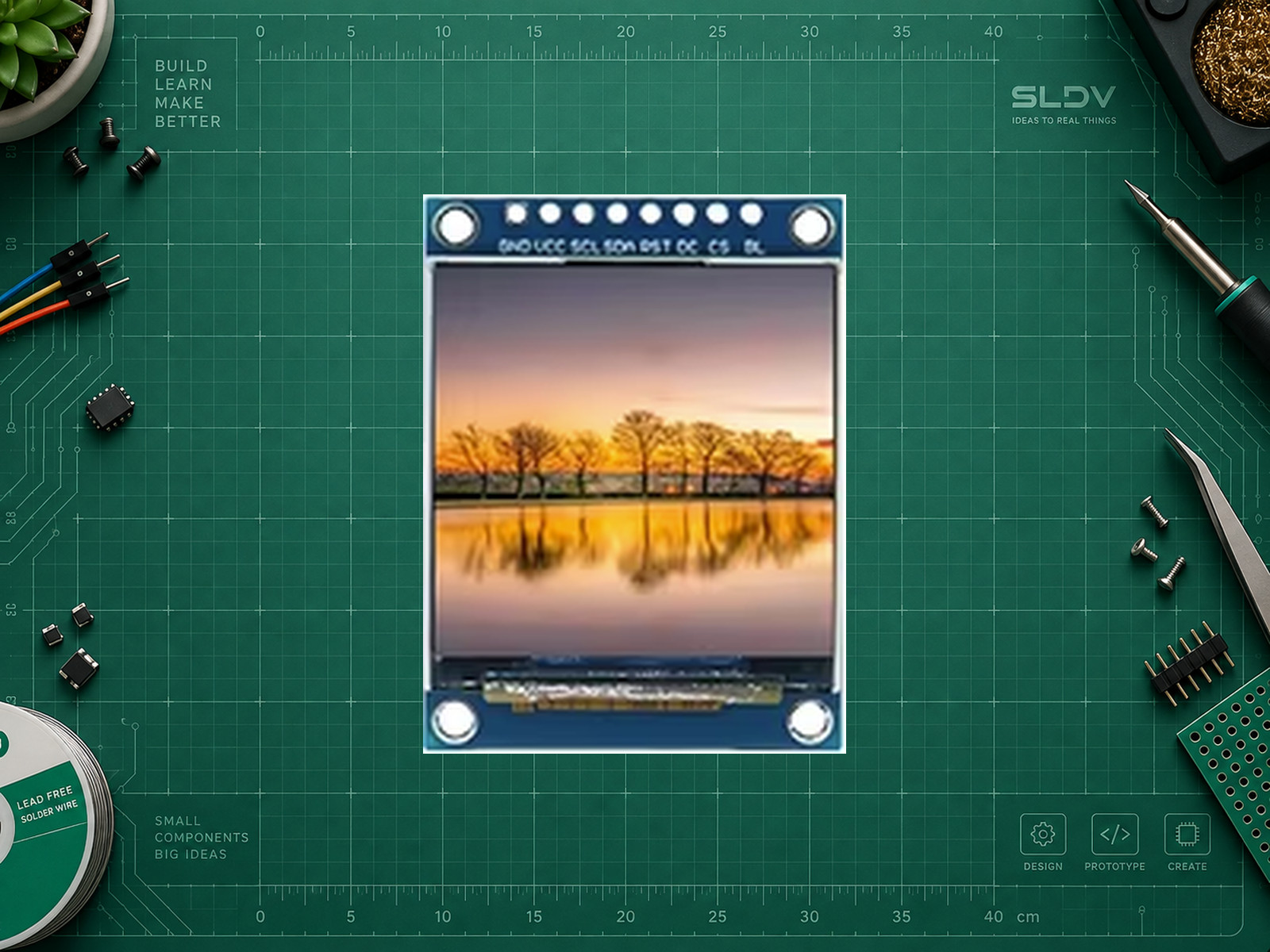

  • Сигналы SCL/SDA — SCK/MOSI интерфейса SPI. Восьмиконтактный разъём: GND, VCC, SCL, SDA, RST, DC, CS, BL; сверять подписи и сторону платы перед подключением.
  • Схема поставщика REV 1.0 показывает транзисторное управление подсветкой, но отличается частью обозначений резисторов от Ver1.1. Она не подтверждает полностью все цепи этой ревизии и не расширяет выбранное питание до 5 В.
  • Профиль ForgeUI с VCC/BLK 3,3 В относится к экземпляру Ver:1.1 на ESP32-S3. Здесь используется отдельная карта контактов классической ESP32 DevKitC; GPIO и программный стек ForgeUI не перенесены.
  • Квадратная матрица 240 × 240 относится к диагонали 1,54″. Adafruit 3787 и прямоугольные дисплеи 1,69″ имеют другое исполнение.
  • При неверных цветах или обрезанном изображении проверить ревизию, профиль и адресацию. Не повышать питание ради исправления изображения; отправка SPI не подтверждает приём кадра.

Для каких проектов подойдёт

  • Настольные часы с датой и температурой комнаты.
  • Экран измерителя: крупное значение, единица измерения и короткий график.
  • Панель таймера с круговым индикатором времени и выбором режима.

Чем отличается

Отдельная восьмиконтактная 1.54TFT-SPI-ST7789 Ver1.1. Общий контроллер и диагональ не делают её аппаратно совместимой с Adafruit 3787.

Характеристики

Диагональ
1.54 дюйм
Разрешение
240×240
Контроллер
ST7789
Интерфейс
SPI, D/C и CS
Разъём
8 контактов
Питание модуля
VCC и BL подключены к шине 3,3 В, общая GND; SPI, RST, DC и CS работают только с логикой 3,3 В. BL не подключён к GPIO, подсветка постоянная. Этот ограниченный профиль документирован для маркировки Ver:1.1; диапазон 5 В, ток и PWM не заявлены.

ПРАКТИКА

Подключение

Схема подключения

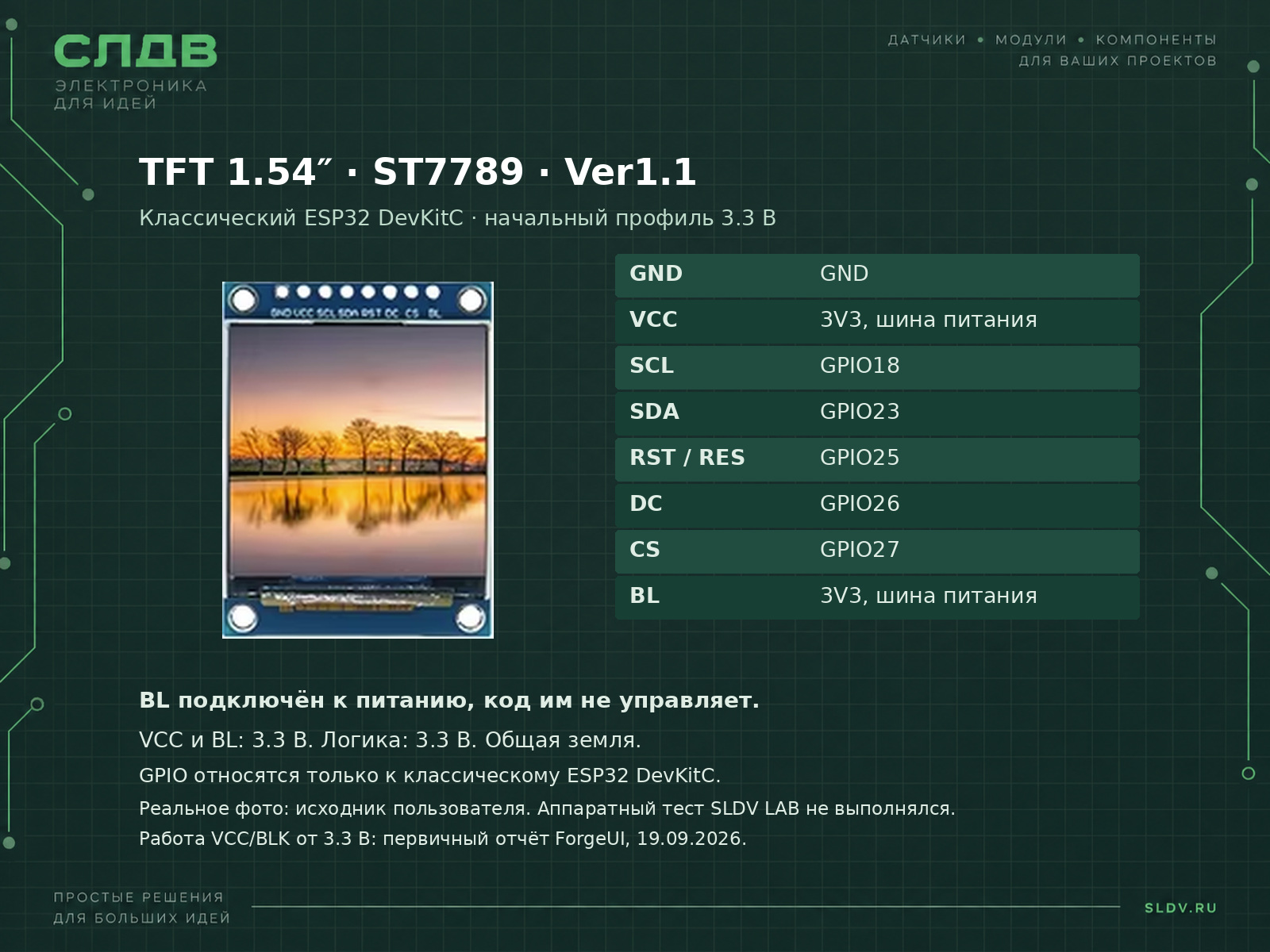

Контакт модуляКонтакт платыНазначение
GNDGNDОбщая земля.
VCC3V3Питание модуля, не GPIO.
SCLGPIO18Тактовый сигнал SPI SCK; это не I²C.
SDAGPIO23SPI MOSI; это не I²C.
RST (RES)GPIO25ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32.
DCGPIO26ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32.
CSGPIO27ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32.
BL3V3BL к шине питания 3.3 В, не к GPIO. Для начального профиля подсветка включена постоянно; схема поставщика показывает управление через транзистор. Ток и PWM для Ver1.1 не заявлены.

Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги подключить TFT 1.54″ ST7789 · Ver1.1. Уточни ревизию модуля, плату контроллера и задачу. Проверь физическую ориентацию контактов, питание, подсветку и уровни сигналов. Сохрани ограничения выбранной платы; объясни настройку SPI, драйвера, поворота, смещений и цветов. Предложи проверку рамки и RGB без повышения напряжения.

Библиотеки

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Инициализация
ST7789 240 × 240; SPI_MODE0; rotation 1

Adafruit 1.11.0, зависимости GFX и BusIO. Программный SPI для классической ESP32-WROOM-32 по таблице контактов. Библиотека учитывает окно и поворот; дополнительный сдвиг 80 пикселей не добавлять. Проверить RGB и рамку.
