THT Resistor Kit 1/4W 1%
Разные изготовители; референс набора AZ-Delivery · Выводные металлоплёночные резисторы 0,25 Вт ±1%; референс AZ-Delivery 525
Набор выводных резисторов для делителей, подтяжек и ограничения небольших токов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Выводные металлоплёночные резисторы 0,25 Вт ±1%; референс AZ-Delivery 525
Это одна карточка семейства выводных наборов 1/4 W ±1%, а не отдельная карточка каждого сопротивления. Реальное исполнение подтверждено официальной страницей AZ-Delivery: набор из 525 металлоплёночных резисторов с заявленными мощностью 0,25 Вт и допуском 1%. Комплектация другого продавца может отличаться; перечень номиналов и их количество следует сверять с упаковкой.
Резистор ограничивает ток или задаёт отношение напряжений вместе с другими элементами. Делитель годится для сигнала с малым потреблением, но его напряжение меняется при нагрузке. Подтяжка определяет состояние цифрового входа, а последовательный резистор светодиода ограничивает ток. Обычный резистор не заменяет предохранитель.
Мощность 0,25 Вт нельзя использовать как разрешение на любое напряжение: одновременно действуют ограничение рабочего напряжения, температура и тепловое снижение допустимой мощности. Выводы неполярные. Цветовые полосы помогают прочитать номинал, но перед сборкой полезно измерить деталь омметром, не касаясь пальцами обоих выводов высокоомных резисторов.

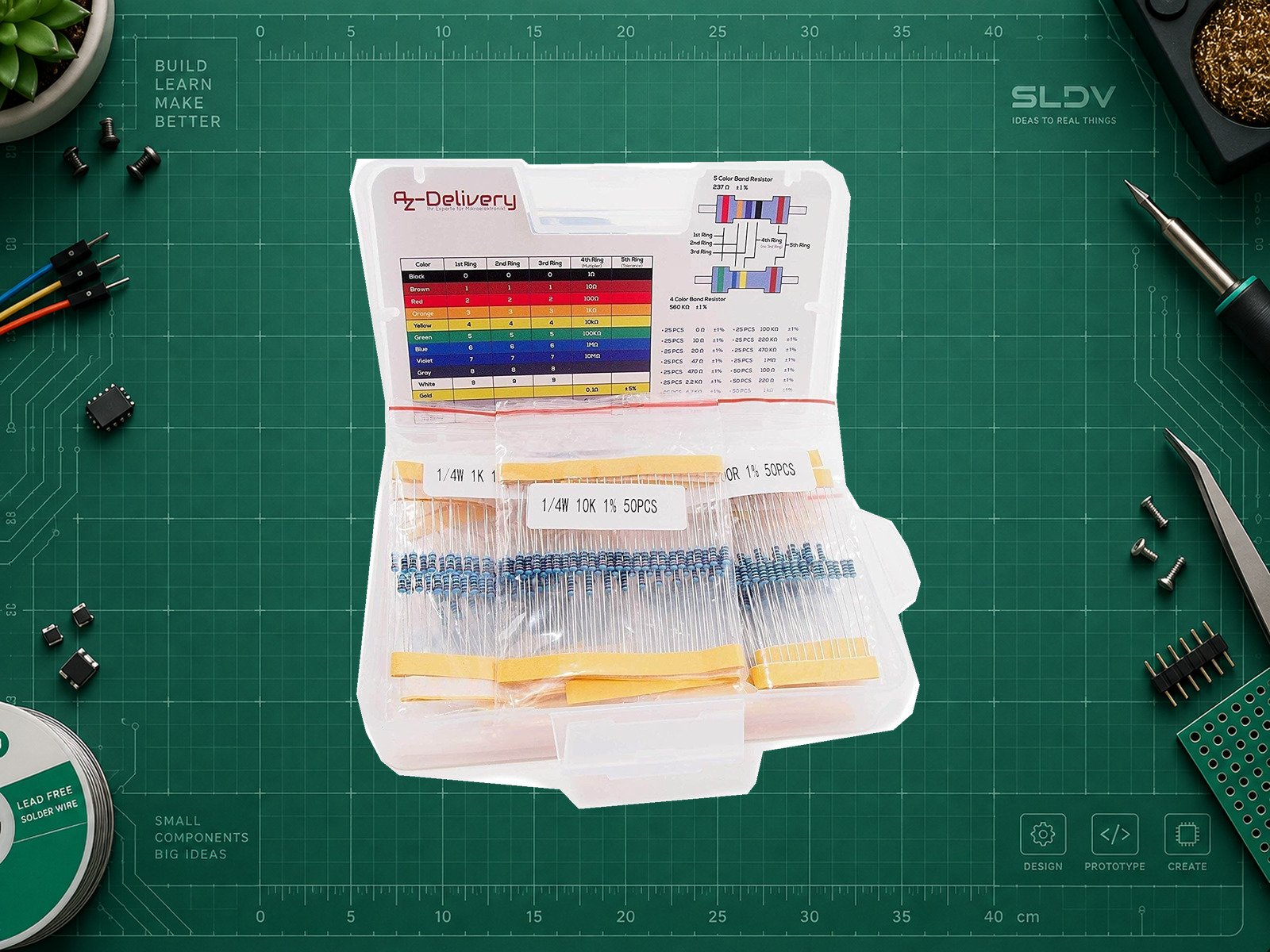

Референс семейства: настоящий набор AZ-Delivery из 525 металлоплёночных резисторов 1/4 Вт ±1%. Состав других наборов может отличаться.
Источник фотографии: https://www.az-delivery.de/products/az-resistor-kit-525-widerstande . Исходный файл: http://www.az-delivery.de/cdn/shop/products/widerstande-resistor-kit-525-stuck-widerstand-sortiment-0-ohm-1m-ohm-370003.jpg?v=1679399338 . Условия повторного использования не установлены; открытая лицензия не подтверждена. Удалён внешний фон, выполнено равномерное масштабирование без изменения деталей и маркировки.
Характеристики
- Монтаж
- THT, аксиальные выводы
- Заявленная мощность референсного набора
- 0.25 Вт
- Допуск сопротивления референса
- 1 %
- Количество в референсном наборе AZ-Delivery
- 525 шт.
- Питание модуля
- У резистора нет напряжения питания: допустимы одновременно паспортная мощность и рабочее напряжение конкретного номинала. Учебный делитель питается от 5 В Arduino Uno R3.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| R1, первый вывод | 5V Arduino Uno R3 | Учебный пример: R1 = 10 кОм, 0,25 Вт. Наличие этого номинала в своём наборе проверить. |
| R1, второй вывод + R2, первый вывод | Общий узел делителя, к вольтметру относительно GND | R2 = 10 кОм. При желании измерять контроллером узел можно подключить к A0 Uno R3; не к входу ESP32. |
| R2, второй вывод | GND Arduino Uno R3 | Полярности нет. Источник 5 В должен иметь общую землю с измерителем. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать THT Resistor Kit 1/4W 1% (Выводные металлоплёночные резисторы 0,25 Вт ±1%; референс AZ-Delivery 525) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Уточни требуемое сопротивление, допуск, рассеиваемую мощность и температуру. Для светодиода нужны питание, его прямое напряжение и целевой ток. Для делителя учти входное сопротивление нагрузки. Не выдавай набор за конкретную серию резисторов с неизвестным паспортным рабочим напряжением. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Учебный делитель
R1 = 10 kΩ; R2 = 10 kΩ; Vin = 5 VЭто отдельно выбранные значения схемы, а не полный состав набора.
- Проверка мощности
P = I²R = U²/RU относится к напряжению именно на этом резисторе; держите запас относительно номинальной мощности.
Расчёт и проверка делителя
text1. При отключённом питании измерьте оба резистора и проверьте монтаж.
2. Для двух 10 кОм: I = 5 В / 20 кОм = 0,25 мА.
3. Идеальный ненагруженный выход: 5 × 10 / (10 + 10) = 2,5 В.
4. На каждом резисторе: P = 2,5² / 10000 = 0,000625 Вт.
5. Включите питание и измерьте выход; учитывайте допуск резисторов и источника.
6. Если выход близок к 0 или 5 В, отключите питание и проверьте обрыв, номиналы и узел делителя.
Расчётный пример без программы. Значения не являются результатами измерений; нагрузка изменит выходное напряжение.
