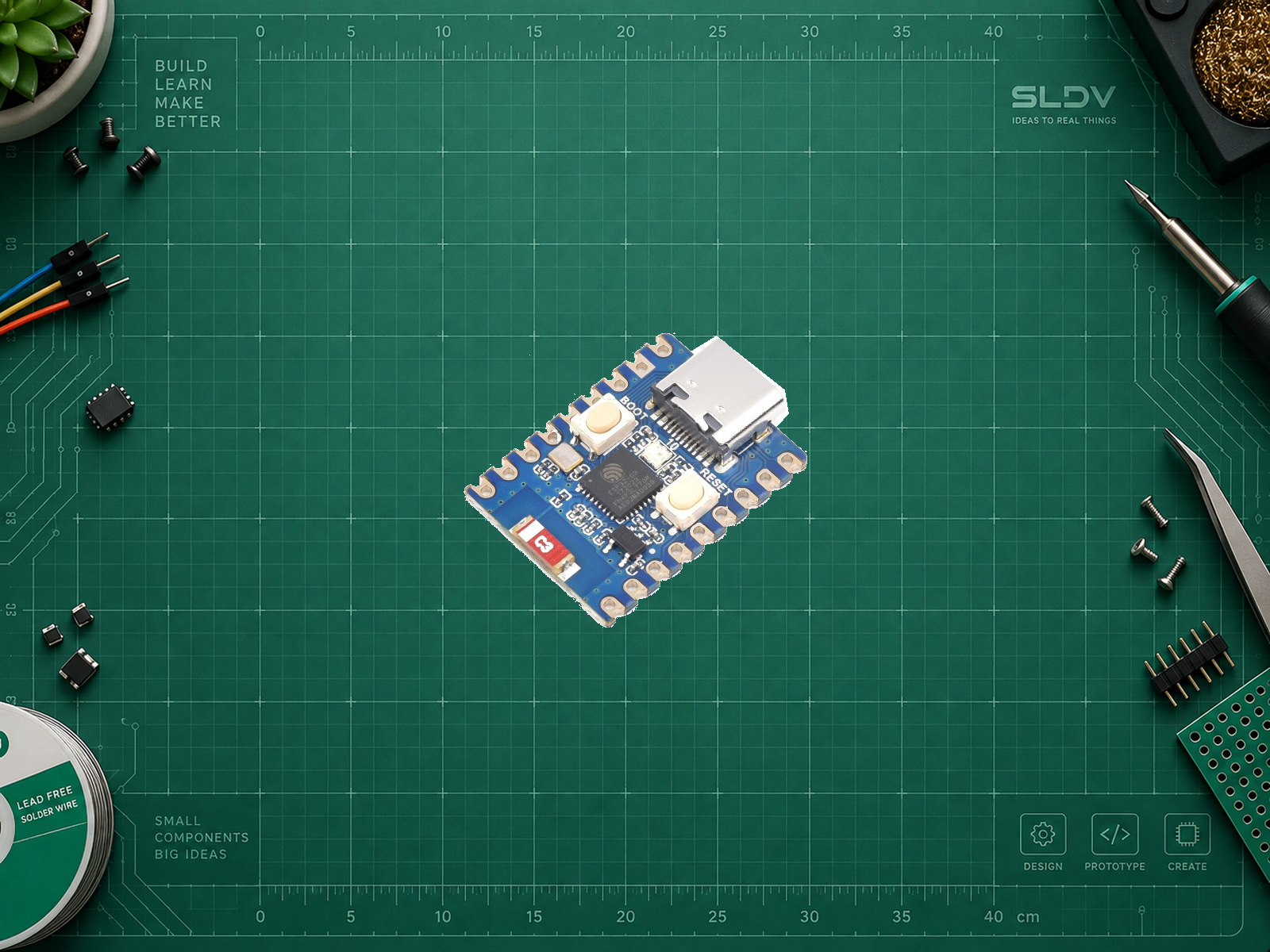

Waveshare ESP32-C3-Zero — 4 МБ Flash

Waveshare · ESP32-C3-Zero, ESP32-C3FH4, без припаянных гребёнок

Маленькая плата для беспроводных устройств

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьЛегко

Руководство и ресурсы производителя Datasheet микроконтроллера или модуля Принципиальная схема выбранной ревизии Официальная распиновка Arduino-ESP32 3.3.0: профиль выводов

Проекты с компонентом

О МОДУЛЕ

Что делает ESP32-C3-Zero, ESP32-C3FH4, без припаянных гребёнок

ESP32-C3-Zero — компактная плата Waveshare с контактными полуотверстиями. Её можно соединять проводами или впаивать в собственную несущую плату. Здесь описано исполнение Zero без припаянных гребёнок; Zero-M поставляется с гребёнками. Вокруг керамической антенны оставляют свободное место.

Штатный USB подключён напрямую к микроконтроллеру. Отдельного USB–UART-моста нет. RGB-индикатор WS2812 занимает GPIO10. Контакты GPIO18/19 разделяют линии USB, а GPIO12–17 заняты Flash и не выведены. GPIO2, GPIO8 и GPIO9 — загрузочные strapping-контакты. Для прошивки производитель рекомендует удерживать BOOT при подключении USB. Bluetooth — только BLE.

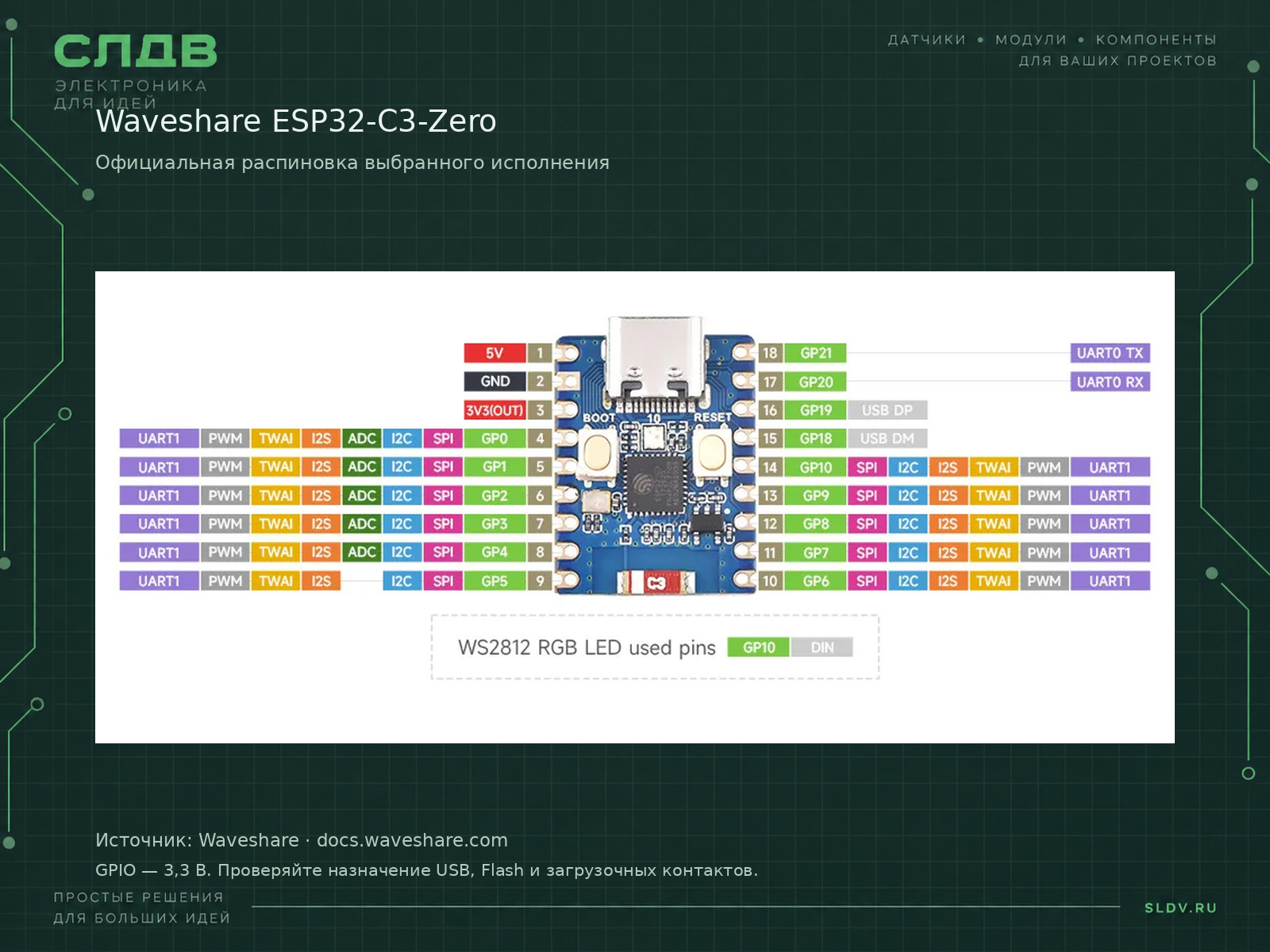

Источники фото и распиновки: Waveshare. Ссылки на первоисточники приведены в документации. Повторное использование медиа не объявлено свободным от прав; видимые маркировки сохранены.

Характеристики

Ревизия PCB: Числовой номер ревизии в использованных источниках изготовителя не указан
Процессор: RISC-V, 32 бит, одно ядро
Максимальная частота: 160 МГц
Flash: 4 МБ
Внутренняя SRAM: 400 КБ
PSRAM: 0 МБ
Wi-Fi: 2,4 ГГц, IEEE 802.11 b/g/n
Bluetooth: 5 LE; без Classic
USB: USB Type-C, встроенный USB Serial/JTAG
GPIO, выведенные на плате: 15
Встроенный индикатор: WS2812, GPIO10
Выведенные GPIO: 15 физических GPIO; GPIO18/19 используются USB, GPIO10 — RGB LED
Интерфейс: I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля: Первый запуск: 5 В от USB через кабель с передачей данных. GPIO — логика 3,3 В; сигналы 5 В недопустимы. Не соединяйте независимые источники питания без проверки схемы платы. Допустимый ток внешней нагрузки зависит от источника, стабилизатора и потребления самой платы. Для внешнего входа 5V производитель указывает 3,7–6 В; это не диапазон GPIO.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
Внешний LED: анод через резистор 1 кОм	GP4 / GPIO4	Только для полного скетча ниже. Катод LED соедините с GND.
Внешний LED: катод	GND	Общая земля; внешний источник для этого теста не нужен.
Кабель USB с передачей данных	USB Type-C	Питание и загрузка программы; не подавайте 5 В на GPIO.

Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать ESP32-C3-Zero, ESP32-C3FH4, без припаянных гребёнок в проект. Сначала уточни ревизию и маркировку платы, среду и её версию, периферию, питание и задачу. Используй подтверждённые настройки этой карточки. Разделяй внутреннюю SRAM и PSRAM, характеристики чипа и реально доступные выводы платы. Подготовь схему, зависимости, полный минимальный пример с диагностикой и последовательность проверки. Проверь конфликты с USB, Flash, индикаторами, OLED и загрузочными GPIO. Не считай GPIO21/22 универсальными I²C для всех ESP32. Логика 3,3 В; отдельно проверь уровни подключаемых модулей. Для Arduino-ESP32 3.3.0 исходный тест — внешний LED на GPIO4, анод через 1 кОм, катод на GND. Объясни ограничения применённых API, не заявляй физический тест без фактической проверки.

Библиотеки

Arduino coreArduino-ESP32 3.3.0

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino-ESP32: 3.3.0
Установите пакет esp32 by Espressif Systems указанной версии. API и наличие профиля сверены по исходникам; физическое тестирование не выполнялось.
Плата в Arduino IDE: ESP32C3 Dev Module
Tools → Board. Настройки относятся только к описанной модели.
Flash Size: 4MB
Объём точного исполнения; схема разделов должна помещаться в этот объём.
Вывод внешнего LED: GPIO4
Анод LED через резистор 1 кОм к указанному GPIO, катод к GND. Подключайте при отключённом питании.
Serial Monitor: 115200
Откройте порт платы. Для прямого USB может потребоваться выбрать порт заново после загрузки.
USB CDC On Boot: Enabled
Включено для Serial через штатный прямой USB этой платы.

Arduino-ESP32 3.3.0 · внешний светодиод

cpp

#include <Arduino.h>

constexpr uint8_t kLedPin = 4;

void setup() {
  pinMode(kLedPin, OUTPUT);
  digitalWrite(kLedPin, LOW);
  Serial.begin(115200);
  delay(1500);
  Serial.println("SLDV LAB: external LED test");
}

void loop() {
  digitalWrite(kLedPin, HIGH);
  Serial.println("LED on");
  delay(500);
  digitalWrite(kLedPin, LOW);
  Serial.println("LED off");
  delay(500);
}

Полный скетч для ESP32-C3-Zero, ESP32-C3FH4, без припаянных гребёнок, Arduino-ESP32 3.3.0, профиль ESP32C3 Dev Module. Это внешний LED на GP4 / GPIO4, не встроенный RGB и не OLED. Резистор 1 кОм обязателен. После загрузки ожидается мигание с периодом 1 с и сообщения в мониторе. Если порт не появляется, проверьте USB-кабель, настройку CDC и режим BOOT/RESET; если мигает без вывода, проверьте выбранный порт. API сверены по документации и исходникам; компиляция и проверка на физической плате не выполнялись.
