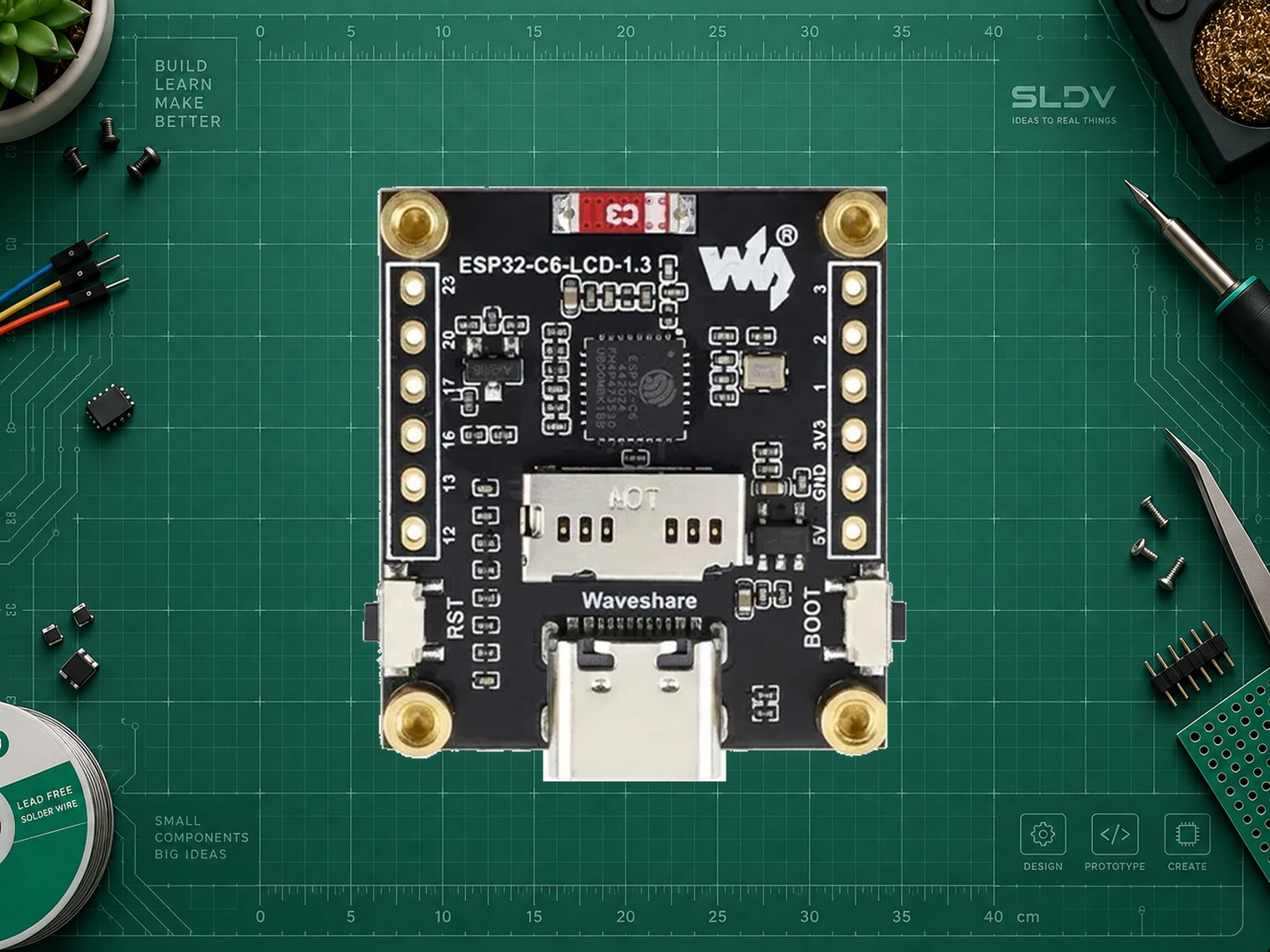

Waveshare ESP32-C6-LCD-1.3 · 240×240, 4 МБ Flash

#include <Arduino.h>
#include <SPI.h>
#include <SD.h>

void setup() {
  Serial.begin(115200);
  delay(1500);
  pinMode(14, OUTPUT);
  digitalWrite(14, HIGH);  // LCD is deselected
  pinMode(4, OUTPUT);
  digitalWrite(4, HIGH);
  SPI.begin(7, 5, 6, 4);
  if (!SD.begin(4, SPI, 10000000)) {
    Serial.println("SD initialization failed: check card and SPI pins");
    return;
  }
  if (SD.cardType() == CARD_NONE) {
    Serial.println("No SD card detected");
    SD.end();
    return;
  }
  Serial.printf("SD size: %llu MiB\n",
                (unsigned long long)(SD.cardSize() / (1024ULL * 1024ULL)));
  SD.end();
}

void loop() {
  delay(1000);
}

Полный диагностический скетч для ESP32-C6-LCD-1.3 и Arduino-ESP32 3.x. Вставить поддерживаемую microSD до подачи USB-питания. Код не рисует на LCD и не записывает файлы; он проверяет SD и правильное разделение SPI. API сверено с Espressif SD_Test, выводы — со схемой Waveshare. Компиляция и запуск на плате не выполнялись. Для графики использовать комплектный 01_LVGL_Arduino именно этой модели.
