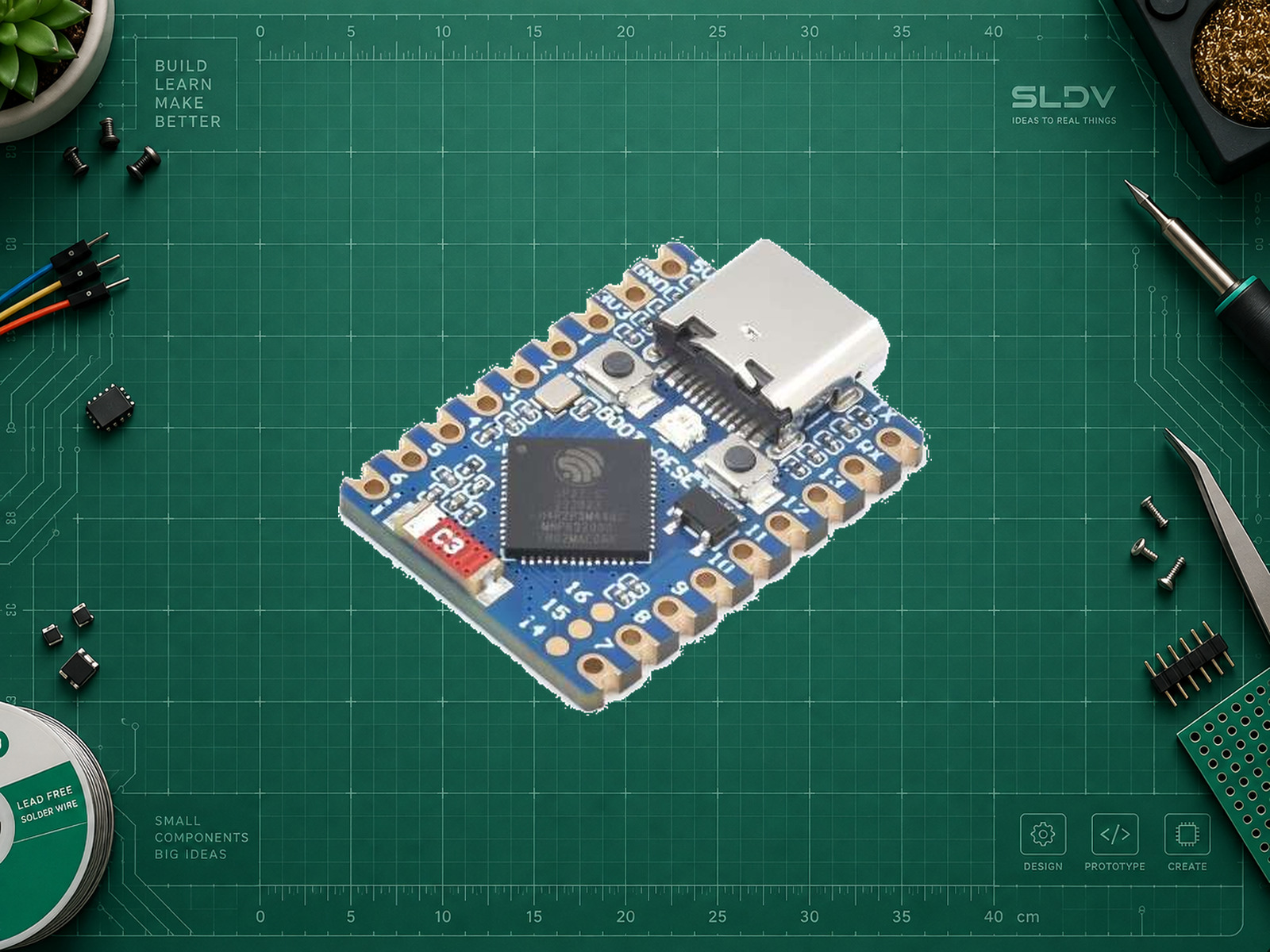

Waveshare ESP32-S3-Zero — 4 МБ Flash / 2 МБ PSRAM
Waveshare · ESP32-S3-Zero, ESP32-S3FH4R2, SKU 25081
Мини-плата для компактных устройств
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-S3-Zero, ESP32-S3FH4R2, SKU 25081
Номер PCB-ревизии референсного экземпляра не опубликован. Базовая ESP32-S3-Zero на ESP32-S3FH4R2 имеет керамическую антенну и краевые контакты для пайки на несущую плату. Исполнение N8R8 на ESP32-S3-PICO-1 — отдельная конфигурация, его память сюда не относится.
USB-C подключён к нативному USB ESP32-S3, отдельного USB–UART моста нет. Антенну нельзя закрывать металлом или располагать над медью несущей платы. GPIO33–37 не выведены. Для исходной платы 4/2 МБ используется QSPI PSRAM: указание Octal в общей справке нельзя переносить в её настройки.
Характеристики
- Процессор
- ESP32-S3, 2 × Xtensa LX7, до 240 МГц
- Внутренняя SRAM
- 512 КБ
- Flash
- 4 МБ
- Внешняя / корпусная PSRAM
- 2 МБ
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11 b/g/n; Bluetooth 5 LE, без Bluetooth Classic
- RGB-светодиод
- WS2812, GPIO21
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- Для первого запуска: 5 В через USB-C. Логика GPIO: 3,3 В; сигналы 5 В недопустимы.
ПРАКТИКА

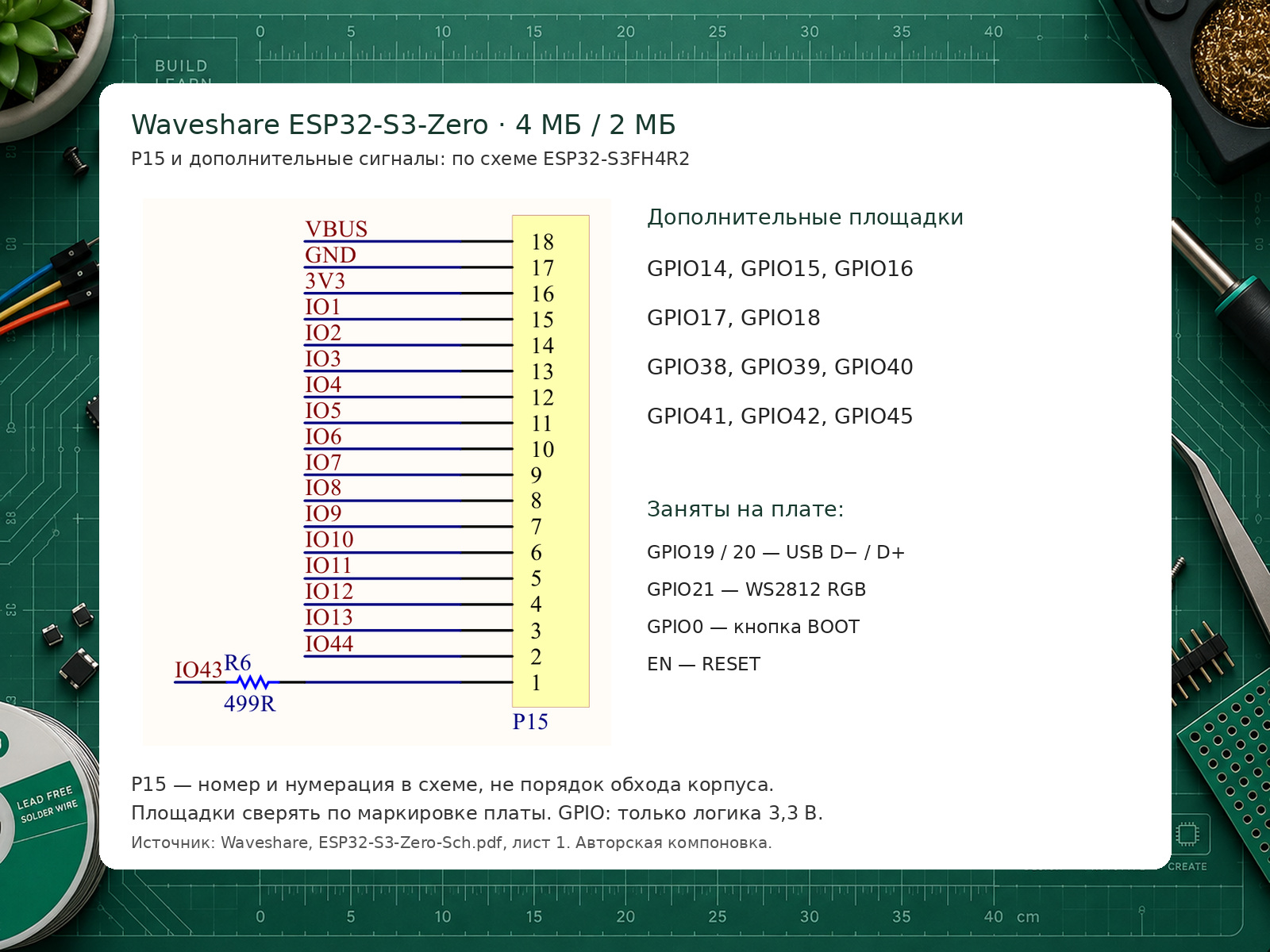

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | Компьютер, кабель USB с передачей данных | Единственное внешнее подключение для примера диагностики памяти. |
| Нативный USB D− / D+ | GPIO19 / GPIO20 | Не подключать сюда внешние нагрузки при использовании USB. |
| TX / RX | GPIO43 / GPIO44 | UART0, это не другой USB-порт. |
| BOOT / RESET | GPIO0 / EN | Для загрузки удерживать BOOT перед подключением USB либо сбросом. |
| RGB LED | GPIO21 | Занят адресным светодиодом. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Waveshare ESP32-S3-Zero — 4 МБ Flash / 2 МБ PSRAM. Сначала уточни маркировку и ревизию платы, задачу, питание, среду и подключённую периферию. Разделяй Flash, внутреннюю SRAM и PSRAM; не считай все контакты GPIO. Используй только распиновку этой платы и перечисленные настройки. Подготовь подключение, зависимости, полный минимальный пример с обработкой ошибок и план проверки. Не включай секреты в код. Укажи ограничения USB, загрузочных выводов и занятых периферией линий.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ядро
Arduino-ESP32 3.3.0Зафиксированная версия статической сверки API.
- Board
ESP32S3 Dev ModuleВыбрать в Tools → Board.
- Flash Size
4MBФизическая Flash; таблица разделов выбирается отдельно.
- Flash Mode
QIO 80MHzДля указанного исполнения ESP32-S3.
- PSRAM
QSPI PSRAMПамять должна быть включена перед сборкой.
- USB CDC On Boot
EnabledВывод Serial через нативный USB; требуется кабель с передачей данных.
Первый запуск: диагностика Flash и PSRAM
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1500);
}
void loop() {
const uint32_t flash = ESP.getFlashChipSize();
const uint32_t psram = ESP.getPsramSize();
Serial.printf("Flash: %lu bytes; PSRAM heap: %lu bytes\n",
(unsigned long)flash, (unsigned long)psram);
if (flash != 4UL * 1024UL * 1024UL) {
Serial.println("Check board model and Flash Size setting");
}
if (psram == 0) {
Serial.println("PSRAM unavailable: check board profile and PSRAM mode");
}
delay(3000);
}
Полный отдельный .ino для перечисленных настроек, монитор 115200. getPsramSize() показывает доступный ядру общий PSRAM heap, который может быть меньше номинала. Это не тест всех ячеек памяти. При пустом выводе проверьте порт, кабель, CDC и нажмите RESET. API сверено по Arduino-ESP32 3.3.0; компиляция и аппаратное испытание не выполнялись.
