Пиксельная гирлянда WS2811 12 В — BTF-LIGHTING, 50 узлов
BTF-LIGHTING · 50pcs WS2811 12mm LED Module Wire String, DC 12V variant
Декоративные адресные RGB-узлы на проводах для вывесок и световых объектов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 50pcs WS2811 12mm LED Module Wire String, DC 12V variant
В этой карточке выбран 12-вольтовый вариант гирлянды BTF-LIGHTING из 50 отдельных 12-мм узлов WS2811. У каждого узла свой адрес и RGB-светодиод. На той же странице есть вариант 5 В: одинаковый корпус или разъём не позволяет определить питание, нужна маркировка заказа и изделия.
Не путайте такие узлы с распространённой 12-вольтовой лентой WS2811: на ленте один драйвер часто управляет сразу тремя RGB-корпусами, которые всегда показывают один цвет. Тогда количество логических пикселей равно числу драйверных групп, а не количеству LED. У выбранной гирлянды 50 узлов соответствуют 50 адресам; правило «делить на три» к ней неприменимо.
Страница поставщика объединяет 5/12 В и одновременно приводит 60 мА и 0,3 Вт на узел. Эти числа не согласованы для 12 В, поэтому здесь не используется производная «гарантированная» мощность всей гирлянды. Перед высокой яркостью нужны данные конкретной партии или измерение с ограничением тока. Заявленная влагозащита корпуса не распространяется автоматически на разъёмы и выполненные пользователем соединения.
Используйте отдельный стабилизированный низковольтный источник, защиту силовых ветвей и провод/разъёмы по фактическому току. Дополнительный ввод питания устраняет падение напряжения только при достаточном сечении проводов; номинальное напряжение повышать для компенсации нельзя. Выходы разных источников не соединяют параллельно без специально рассчитанной схемы. Силовой ток не должен идти через GPIO, USB-контроллер или макетную плату. Низкая программная яркость не заменяет предохранитель и не гарантирует защиту от неисправности.
Подключение выполняют при снятом питании. Не подавайте сигнал DATA на обесточенные пиксели: после сборки сначала включают питание LED, затем запускают передачу; перед отключением питания прекращают передачу. У 5-вольтовых пикселей вход данных 3,3 В не считается гарантированно совместимым: используйте подходящий быстрый преобразователь логических уровней. У длинной сигнальной линии понадобятся отдельная проверка качества сигнала и подходящий передатчик. Не смотрите на яркие LED вблизи; проверяйте нагрев и не включайте ленту смотанной в катушку.

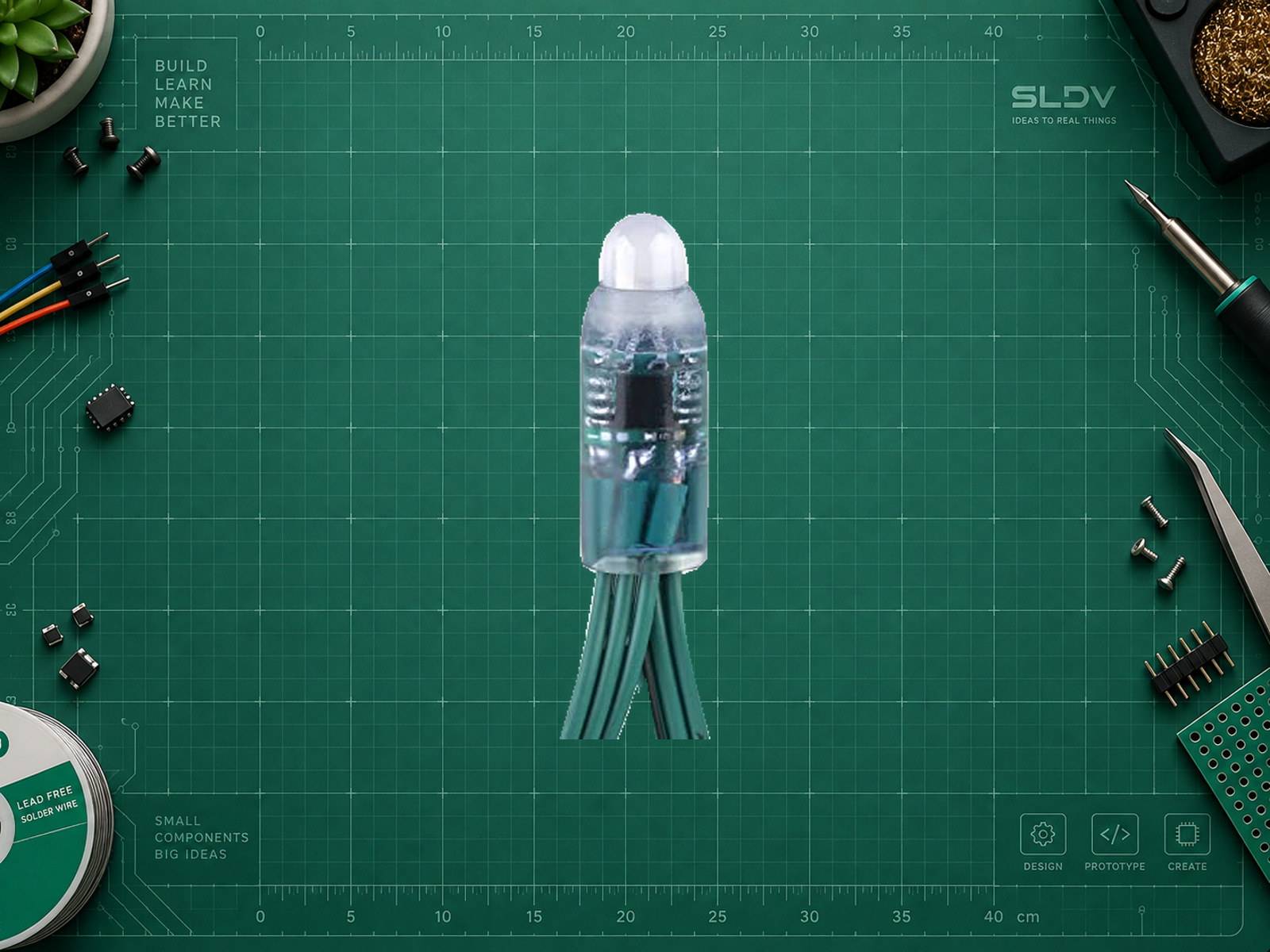

Один 12-мм узел семейства BTF-LIGHTING WS2811 с участком зелёных проводов: исходный технический крупный план из галереи варианта DC12V. Это не полный комплект из 50 узлов. Корпус и исходные детали сохранены без генерации; концы проводов за границей исходного кадра не восстановлены. Лицензия повторного использования не установлена.
Источник изображения: pricehistory.app, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование.
Справочник контактов: авторская схема SLDV LAB по документации www.btf-lighting.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.
Характеристики
- Номинальное питание выбранного варианта
- 12 В
- Узлов и логических адресов
- 50
- Формат
- 12-мм проводной RGB-узел
- Драйвер
- WS2811
- Группировка
- 1 отдельный узел = 1 адрес; не три LED на адрес
- Питание модуля
- 12 В DC на силовом входе выбранного изделия; DATA в примере 5 В от Uno R3. Прямой сигнал 3,3 В не гарантирован: использовать быстрый буфер уровня 3,3→5 В. 12 В запрещены на DIN и GPIO.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VCC / +12V | +12 В отдельного стабилизированного источника через защищённую силовую ветвь | Проверить маркировку контактов; питание пикселей не пропускать через GPIO, макетную плату или USB-разъём контроллера. |
| GND | Минус источника и GND Arduino Uno R3 | Общая сигнальная земля; силовой обратный ток вести отдельным проводом к источнику. |
| DIN / DI | D6 Arduino Uno R3 через 330 Ом у первого пикселя | Сигнал 5 В. Для платы с логикой 3,3 В нужен быстрый буфер 74AHCT125/74HCT245, питаемый от 5 В, с общей землёй. |
| DOUT / DO | Не подключён в одиночном образце | Это выход; не подключать к выходу GPIO. |
| Буферный электролитический конденсатор у входа | +12 В и GND, с соблюдением полярности | 500–1000 мкФ, рабочее напряжение не ниже 25 В. Это не замена источнику и защите ветви; монтировать при снятом питании. |
Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать 50pcs WS2811 12mm LED Module Wire String, DC 12V variant. Сначала уточни точный артикул/ревизию, количество адресуемых пикселей, напряжение изделия, плату, среду и задачу. Проверь питание, порядок цветов, направление DIN→DOUT, совместимость 3,3 В и необходимость буфера. Рассчитай силовые ветви, защиту, разъёмы и вводы питания по паспорту моего экземпляра и допустимому падению напряжения. Не переносить ток другой ревизии. Дай зависимости, согласованный минимальный пример и первичную проверку на малой яркости. Учитывай, что пиксели не отправляют подтверждение или код ошибки, а снижение яркости в коде не заменяет электрическую защиту.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino Uno R3; Arduino AVR Boards 1.8.6Схема с DATA=D6 использует 5-вольтовый Uno R3. GPIO других плат выбираются отдельно.
- Библиотека / include
Adafruit NeoPixel 1.12.5; #include <Adafruit_NeoPixel.h>Установить через Library Manager; для RGBW нужна поддержка четырёх каналов.
- Инициализация
Adafruit_NeoPixel leds(50, 6, NEO_RGB + NEO_KHZ800);Количество — число адресов/пикселей указанного образца, а не число цветовых кристаллов.
- Первичная проверка
Один пиксель; R=8, G=B=0Тестовая яркость 8 из 255 не является аппаратным ограничителем тока.
- Проверка порядка каналов
NEO_RGB — стартовая настройка тестаПоставщик не фиксирует порядок байтов для каждой партии. Красный запрос должен дать красный свет; если нет, отключите питание и уточните/исправьте порядок типа NEO_GRB.
- Питание контроллера
USB 5 В отдельно от силовых 12 ВСоединена только общая земля; +12 В не подавать на 5V или USB Uno.
Arduino: один бегущий пиксель на малой яркости
cpp#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
constexpr uint8_t DATA_PIN = 6;
constexpr uint16_t PIXELS = 50;
Adafruit_NeoPixel leds(PIXELS, DATA_PIN, NEO_RGB + NEO_KHZ800);
void setup() {
Serial.begin(115200);
leds.begin();
if (leds.getPixels() == nullptr) {
Serial.println("Pixel buffer allocation failed");
while (true) { delay(1000); }
}
leds.clear();
leds.show();
}
void loop() {
for (uint16_t i = 0; i < PIXELS; ++i) {
leds.clear();
leds.setPixelColor(i, 8, 0, 0);
leds.show();
delay(100);
}
leds.clear();
leds.show();
delay(500);
}
Полный скетч для Arduino Uno R3 (ATmega328P, 5 В), Arduino AVR Boards 1.8.6. Выполнены статическая проверка синтаксиса и сверка используемых сигнатур API; сборка AVR и проверка на оборудовании не выполнялись. Adafruit NeoPixel 1.12.5. Интерфейс пикселей односторонний: show() не подтверждает получение данных. При мерцании, неверных цветах или нагреве сначала отключите питание и проверьте полярность, общий провод, питание и порядок каналов. Скетч предполагает распространённый для этих пикселей протокол 800 кбит/с. Порядок каналов RGB проверяется по результату первого включения; это не подтверждение конкретной партии.
