Матрица WS2812B 8×8 — BTF-LIGHTING, 64 пикселя
BTF-LIGHTING · WS2812B Panel Screen, 8×8 size, DC5V, non-waterproof
Небольшая RGB-матрица для пиктограмм, анимации и учебных световых панелей.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает WS2812B Panel Screen, 8×8 size, DC5V, non-waterproof
Выбрана гибкая матрица BTF-LIGHTING WS2812B Panel Screen в варианте 8×8. Она содержит 64 последовательно адресуемых RGB-пикселя. На общей странице также продаются 8×32 и 16×16: у них 256 адресов, и они не являются исполнением этой карточки.
Начальная программа проходит пиксели по электрическому порядку цепочки. Она не предполагает заранее «змейку», направление строк или начало в определённом углу. Для текста и координатной графики сначала составьте карту индексов; только затем задайте преобразование x/y или параметры графической библиотеки.
Гибкая основа не предназначена для постоянного изгибания, складывания или использования в качестве шарнира. Закрепляйте её без острых перегибов и без короткого замыкания площадок на проводящую поверхность. Полное белое поле создаёт существенно большую нагрузку и нагрев, чем один тестовый пиксель. Публикуемые поставщиком 0,3 Вт на пиксель не являются измерением текущей ревизии и не подтверждают допустимый ток имеющегося разъёма.
Используйте отдельный стабилизированный низковольтный источник, защиту силовых ветвей и провод/разъёмы по фактическому току. Дополнительный ввод питания устраняет падение напряжения только при достаточном сечении проводов; номинальное напряжение повышать для компенсации нельзя. Выходы разных источников не соединяют параллельно без специально рассчитанной схемы. Силовой ток не должен идти через GPIO, USB-контроллер или макетную плату. Низкая программная яркость не заменяет предохранитель и не гарантирует защиту от неисправности.
Подключение выполняют при снятом питании. Не подавайте сигнал DATA на обесточенные пиксели: после сборки сначала включают питание LED, затем запускают передачу; перед отключением питания прекращают передачу. У 5-вольтовых пикселей вход данных 3,3 В не считается гарантированно совместимым: используйте подходящий быстрый преобразователь логических уровней. У длинной сигнальной линии понадобятся отдельная проверка качества сигнала и подходящий передатчик. Не смотрите на яркие LED вблизи; проверяйте нагрев и не включайте ленту смотанной в катушку.

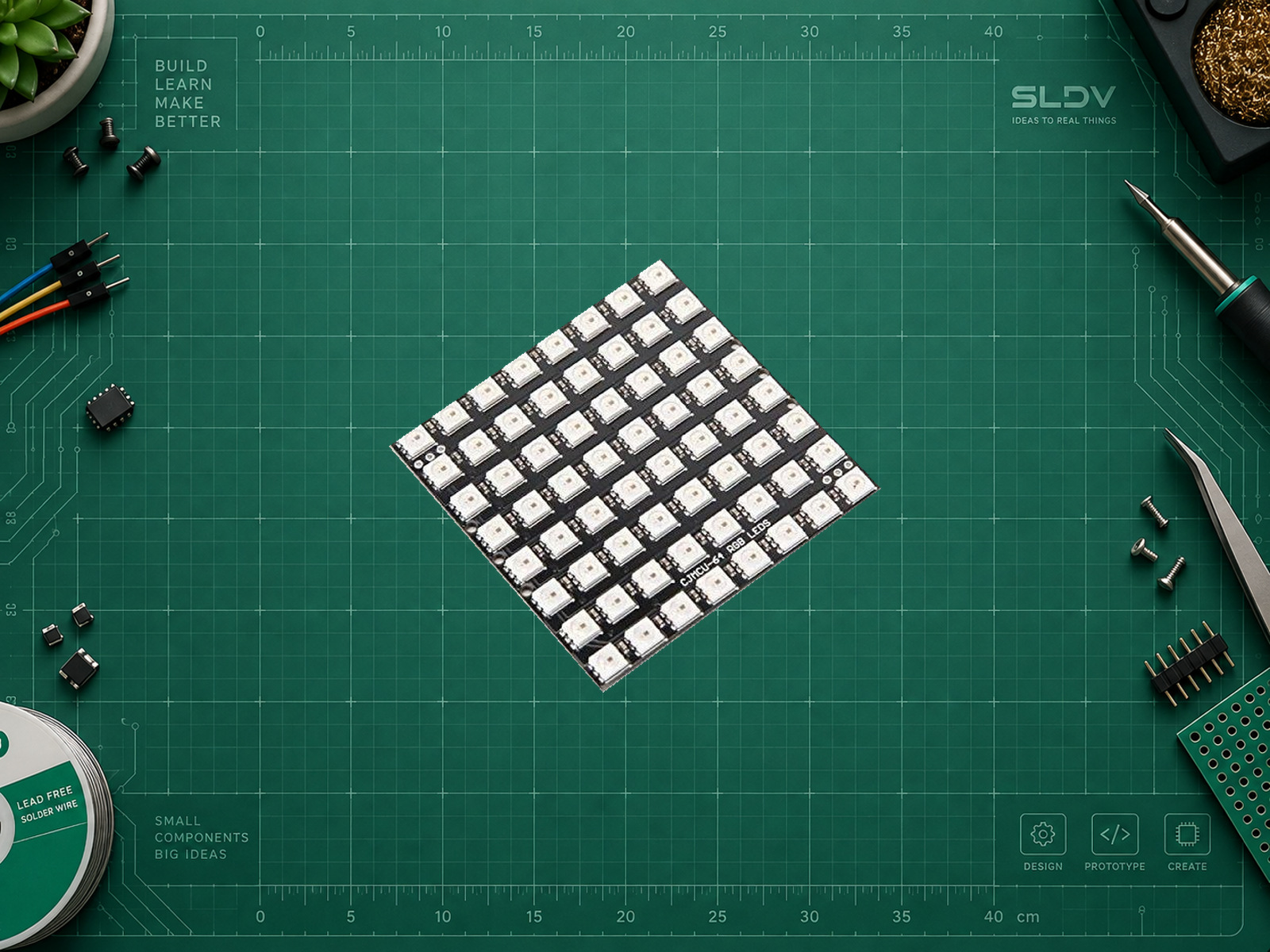

Типовая жёсткая матрица CJMCU-64, 8×8, 64 RGB-пикселя, семейство WS2812B, 5 В. Реальное фото Robocraze; все 64 LED и контур платы сохранены. Это другое исполнение, приблизительно 65×67 мм по поставщику, не гибкая BTF-LIGHTING 80×80 мм. Размеры и физическую распиновку BTF по этому фото определять нельзя. Лицензия повторного использования не установлена.
Источник изображения: robocraze.com, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование. Семейство CJMCU-64: руководство ShillehTek. Параметры другой партии этим не подтверждаются.
Справочник контактов: авторская схема SLDV LAB по документации www.btf-lighting.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.
Характеристики
- Номинальное питание
- 5 В
- Ширина в пикселях
- 8
- Высота в пикселях
- 8
- Число адресов
- 64
- Размер выбранной панели
- 80 × 80 мм
- Влагозащита
- Нет
- Питание модуля
- 5 В DC на силовом входе выбранного изделия; DATA в примере 5 В от Uno R3. Прямой сигнал 3,3 В не гарантирован: использовать быстрый буфер уровня 3,3→5 В. Не подключать к 12 В.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VCC / +5V | +5 В отдельного стабилизированного источника через защищённую силовую ветвь | Проверить маркировку контактов; питание пикселей не пропускать через GPIO, макетную плату или USB-разъём контроллера. |
| GND | Минус источника и GND Arduino Uno R3 | Общая сигнальная земля; силовой обратный ток вести отдельным проводом к источнику. |
| DIN / DI | D6 Arduino Uno R3 через 330 Ом у первого пикселя | Сигнал 5 В. Для платы с логикой 3,3 В нужен быстрый буфер 74AHCT125/74HCT245, питаемый от 5 В, с общей землёй. |
| DOUT / DO | Не подключён в одиночном образце | Это выход; не подключать к выходу GPIO. |
| Буферный электролитический конденсатор у входа | +5 В и GND, с соблюдением полярности | 500–1000 мкФ, рабочее напряжение не ниже 10 В. Это не замена источнику и защите ветви; монтировать при снятом питании. |
Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать WS2812B Panel Screen, 8×8 size, DC5V, non-waterproof. Сначала уточни точный артикул/ревизию, количество адресуемых пикселей, напряжение изделия, плату, среду и задачу. Проверь питание, порядок цветов, направление DIN→DOUT, совместимость 3,3 В и необходимость буфера. Рассчитай силовые ветви, защиту, разъёмы и вводы питания по паспорту моего экземпляра и допустимому падению напряжения. Не переносить ток другой ревизии. Дай зависимости, согласованный минимальный пример и первичную проверку на малой яркости. Учитывай, что пиксели не отправляют подтверждение или код ошибки, а снижение яркости в коде не заменяет электрическую защиту.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino Uno R3; Arduino AVR Boards 1.8.6Схема с DATA=D6 использует 5-вольтовый Uno R3. GPIO других плат выбираются отдельно.
- Библиотека / include
Adafruit NeoPixel 1.12.5; #include <Adafruit_NeoPixel.h>Установить через Library Manager; для RGBW нужна поддержка четырёх каналов.
- Инициализация
Adafruit_NeoPixel leds(64, 6, NEO_GRB + NEO_KHZ800);Количество — число адресов/пикселей указанного образца, а не число цветовых кристаллов.
- Первичная проверка
Один пиксель; R=8, G=B=0Тестовая яркость 8 из 255 не является аппаратным ограничителем тока.
Arduino: один бегущий пиксель на малой яркости
cpp#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
constexpr uint8_t DATA_PIN = 6;
constexpr uint16_t PIXELS = 64;
Adafruit_NeoPixel leds(PIXELS, DATA_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
Serial.begin(115200);
leds.begin();
if (leds.getPixels() == nullptr) {
Serial.println("Pixel buffer allocation failed");
while (true) { delay(1000); }
}
leds.clear();
leds.show();
}
void loop() {
for (uint16_t i = 0; i < PIXELS; ++i) {
leds.clear();
leds.setPixelColor(i, 8, 0, 0);
leds.show();
delay(100);
}
leds.clear();
leds.show();
delay(500);
}
Полный скетч для Arduino Uno R3 (ATmega328P, 5 В), Arduino AVR Boards 1.8.6. Выполнены статическая проверка синтаксиса и сверка используемых сигнатур API; сборка AVR и проверка на оборудовании не выполнялись. Adafruit NeoPixel 1.12.5. Интерфейс пикселей односторонний: show() не подтверждает получение данных. При мерцании, неверных цветах или нагреве сначала отключите питание и проверьте полярность, общий провод, питание и порядок каналов. Это тест линейных индексов 0–63, не пример координатной графики. Вся матрица остаётся подключённой к рассчитанному внешнему источнику.
