Адресная лента WS2812B 5 В — BTF-LIGHTING, 60 LED/м

BTF-LIGHTING · WS2812B Pure Gold Wire RGB strip; 1 м, 60 LED/м, White PCB, IP30

Программируемая RGB-подсветка с отдельным адресом каждого светодиода.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьСредне

BTF-LIGHTING: точная лента и варианты Adafruit: питание, защита входа и распределение питания Adafruit: преобразование уровней логики Adafruit NeoPixel 1.12.5: исходный API Arduino AVR Boards 1.8.6: базовый API

Проекты с компонентом

О МОДУЛЕ

Что делает WS2812B Pure Gold Wire RGB strip; 1 м, 60 LED/м, White PCB, IP30

Карточка относится к обычной BTF-LIGHTING WS2812B Pure Gold Wire ленте: 60 RGB-пикселей на метр, выбранный отрезок 1 м без влагозащиты IP30. Каждый корпус получает собственный цвет; красный, зелёный и синий каналы образуют один логический пиксель. У ленты WS2812B-ECO и других ревизий могут отличаться ток и яркость.

Перед использованием сопоставьте выбранный товар и маркировку своей катушки. На странице поставщика для 60 LED/м указано до 11 Вт/м, но это характеристика названной версии, а не универсальный предел всех WS2812B. Не следует автоматически закладывать фиксированные 60 мА на любой современный пиксель или считать приведённое значение измеренным расходом вашей сборки.

Это однопроводный протокол с жёсткими временными параметрами, а не стандартная шина SPI или Dallas 1-Wire. Разрезать ленту можно только по обозначенным площадкам. Пример проверяет один адрес за раз и не испытывает максимальную нагрузку.

Используйте отдельный стабилизированный низковольтный источник, защиту силовых ветвей и провод/разъёмы по фактическому току. Дополнительный ввод питания устраняет падение напряжения только при достаточном сечении проводов; номинальное напряжение повышать для компенсации нельзя. Выходы разных источников не соединяют параллельно без специально рассчитанной схемы. Силовой ток не должен идти через GPIO, USB-контроллер или макетную плату. Низкая программная яркость не заменяет предохранитель и не гарантирует защиту от неисправности.

Подключение выполняют при снятом питании. Не подавайте сигнал DATA на обесточенные пиксели: после сборки сначала включают питание LED, затем запускают передачу; перед отключением питания прекращают передачу. У 5-вольтовых пикселей вход данных 3,3 В не считается гарантированно совместимым: используйте подходящий быстрый преобразователь логических уровней. У длинной сигнальной линии понадобятся отдельная проверка качества сигнала и подходящий передатчик. Не смотрите на яркие LED вблизи; проверяйте нагрев и не включайте ленту смотанной в катушку.

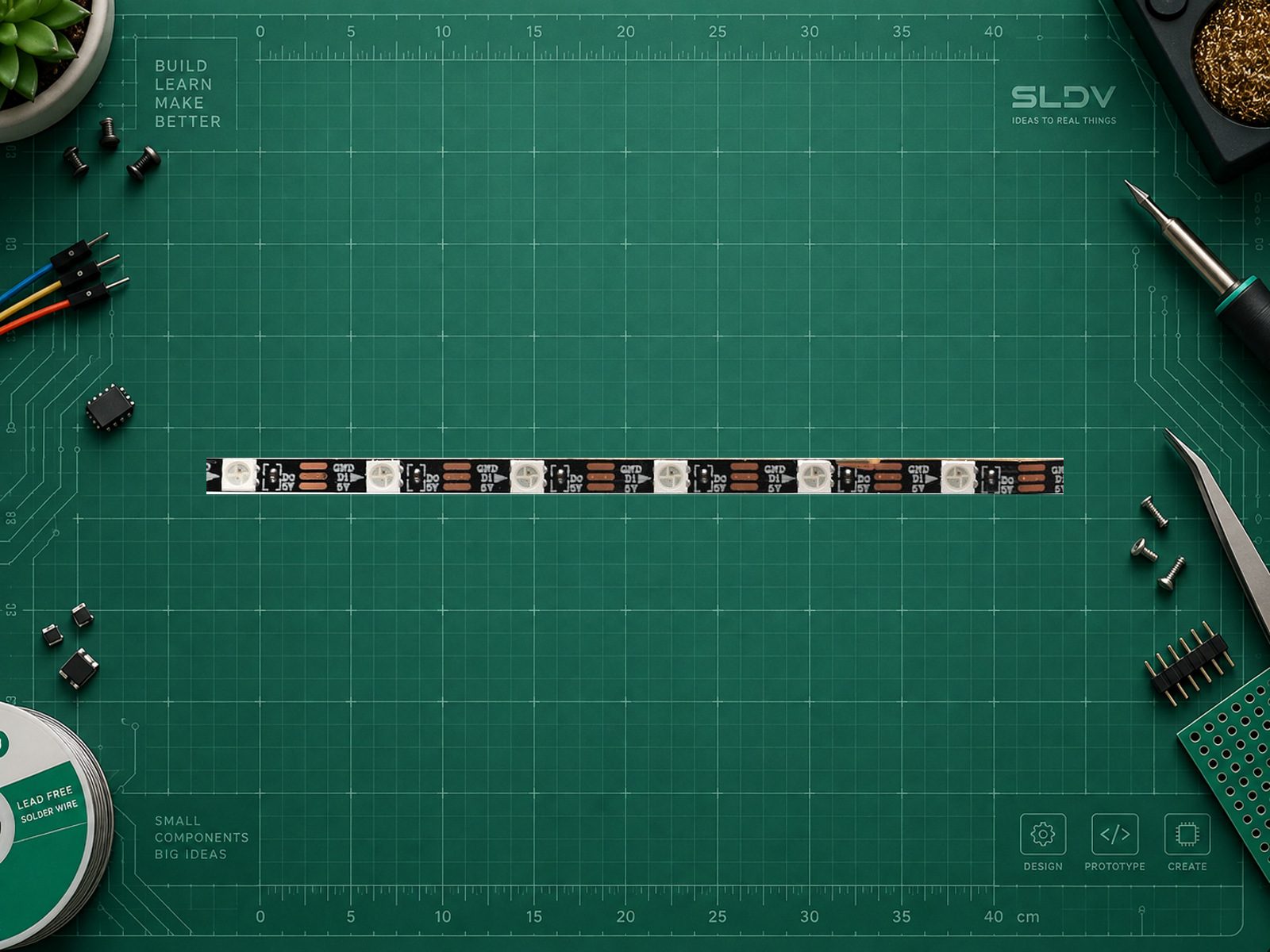

Участок WS2812B, 5 В, 60 LED/м: реальная узкая лента SuperLightingLED на чёрной PCB, ширина семейства 4 мм. Это иллюстрация семейства, не выбранный белый BTF-LIGHTING IP30. Характеристики и пример BTF не переносятся на фото. Исходный участок и детали сохранены; вся бухта не показана. Лицензия повторного использования не установлена.

Фото: команда SuperLightingLED, студийная съёмка; поставщик заявляет авторские права. Источник изображения: www.superlightingled.com, исходный файл. Автор фотографии отдельно не указан. Условия повторного использования не установлены; открытая лицензия не заявляется. Исходные детали сохранены, фон отделён, выполнено равномерное масштабирование.

Справочник контактов: авторская схема SLDV LAB по документации www.btf-lighting.com. Это справочник функций контактов; физическое расположение по перспективному фото не угадывается.

Характеристики

Номинальное питание: 5 В
Плотность: 60 пикселей/м
Длина выбранного образца: 1 м
Адресуемых пикселей в примере: 60
Цветовые каналы: RGB
Выбранное исполнение: IP30, без влагозащиты
Заявлено для версии 60 LED/м, не измерение: 11 Вт/м
Питание модуля: 5 В DC на силовом входе выбранного изделия; DATA в примере 5 В от Uno R3. Прямой сигнал 3,3 В не гарантирован: использовать быстрый буфер уровня 3,3→5 В. Не подключать к 12 В.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
VCC / +5V	+5 В отдельного стабилизированного источника через защищённую силовую ветвь	Проверить маркировку контактов; питание пикселей не пропускать через GPIO, макетную плату или USB-разъём контроллера.
GND	Минус источника и GND Arduino Uno R3	Общая сигнальная земля; силовой обратный ток вести отдельным проводом к источнику.
DIN / DI	D6 Arduino Uno R3 через 330 Ом у первого пикселя	Сигнал 5 В. Для платы с логикой 3,3 В нужен быстрый буфер 74AHCT125/74HCT245, питаемый от 5 В, с общей землёй.
DOUT / DO	Не подключён в одиночном образце	Это выход; не подключать к выходу GPIO.
Буферный электролитический конденсатор у входа	+5 В и GND, с соблюдением полярности	500–1000 мкФ, рабочее напряжение не ниже 10 В. Это не замена источнику и защите ветви; монтировать при снятом питании.

Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать WS2812B Pure Gold Wire RGB strip; 1 м, 60 LED/м, White PCB, IP30. Сначала уточни точный артикул/ревизию, количество адресуемых пикселей, напряжение изделия, плату, среду и задачу. Проверь питание, порядок цветов, направление DIN→DOUT, совместимость 3,3 В и необходимость буфера. Рассчитай силовые ветви, защиту, разъёмы и вводы питания по паспорту моего экземпляра и допустимому падению напряжения. Не переносить ток другой ревизии. Дай зависимости, согласованный минимальный пример и первичную проверку на малой яркости. Учитывай, что пиксели не отправляют подтверждение или код ошибки, а снижение яркости в коде не заменяет электрическую защиту.

Библиотеки

ArduinoAdafruit NeoPixel 1.12.5

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и ядро: Arduino Uno R3; Arduino AVR Boards 1.8.6
Схема с DATA=D6 использует 5-вольтовый Uno R3. GPIO других плат выбираются отдельно.
Библиотека / include: Adafruit NeoPixel 1.12.5; #include <Adafruit_NeoPixel.h>
Установить через Library Manager; для RGBW нужна поддержка четырёх каналов.
Инициализация: Adafruit_NeoPixel leds(60, 6, NEO_GRB + NEO_KHZ800);
Количество — число адресов/пикселей указанного образца, а не число цветовых кристаллов.
Первичная проверка: Один пиксель; R=8, G=B=0
Тестовая яркость 8 из 255 не является аппаратным ограничителем тока.

Arduino: один бегущий пиксель на малой яркости

cpp

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
constexpr uint8_t DATA_PIN = 6;
constexpr uint16_t PIXELS = 60;
Adafruit_NeoPixel leds(PIXELS, DATA_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
  Serial.begin(115200);
  leds.begin();
  if (leds.getPixels() == nullptr) {
    Serial.println("Pixel buffer allocation failed");
    while (true) { delay(1000); }
  }
  leds.clear();
  leds.show();
}
void loop() {
  for (uint16_t i = 0; i < PIXELS; ++i) {
    leds.clear();
    leds.setPixelColor(i, 8, 0, 0);
    leds.show();
    delay(100);
  }
  leds.clear();
  leds.show();
  delay(500);
}

Полный скетч для Arduino Uno R3 (ATmega328P, 5 В), Arduino AVR Boards 1.8.6. Выполнены статическая проверка синтаксиса и сверка используемых сигнатур API; сборка AVR и проверка на оборудовании не выполнялись. Adafruit NeoPixel 1.12.5. Интерфейс пикселей односторонний: show() не подтверждает получение данных. При мерцании, неверных цветах или нагреве сначала отключите питание и проверьте полярность, общий провод, питание и порядок каналов.
